Installation Manual
WIND TRANSDUCER
Model FI-5001/FI-5001L
This manual provides the instructions for how to install the Wind Transducer FI-5001/FI-
5001L. For connection to the instrument, see the operator’s manual of the instrument.
Basic Configuration
Package Contents
Name Type Code No. Qty Remarks
Wind Transducer FI-5001 - 1Length: 370 mm
FI-5001L - Length: 720 mm
Lock Fitting FI-5001L-LOCK 000-170-594-10 1
Self-tapping Screw 4×20 SUS304 000-158-850-10 4
Cable Tie CV-150B 000-167-183-10 FI-5001: 3 pcs, FI-5001L: 2 pcs
Cable Assy. FI-50-SENSOR-30 000-166-946-10 1 Select one.
FI-50-SENSOR-50 000-166-947-10
Terminal Box M03-9373 000-167-986-10 1
Terminal Box Cover M03-9372 000-167-985-10 1
Self-tapping Screw 3×12 SUS304 000-167-824-10 4
For Terminal BoxTerminal Post 4E/6 000-168-024-10 1
Cable Tie CV-100N 000-162-167-10 4
FI-501
OR
FI-502
12 VDC
Terminal Box
(where necessary)
Wind Transducer
FI-5001/FI-5001L
Terminal Box
Wind Transducer
FI-5001/FI-5001L
12-15 VDC
Instrument
FI-70
CAN bus (NMEA2000) backbone cable
Analog NMEA Data Converter
IF-NMEAFI
Instrument
2
Installation Site
Fix the transducer to the mounting mast so that its mounting base is parallel with the water
line. Also, position the transducer so its leading edge faces the bow.
Mounting Procedure

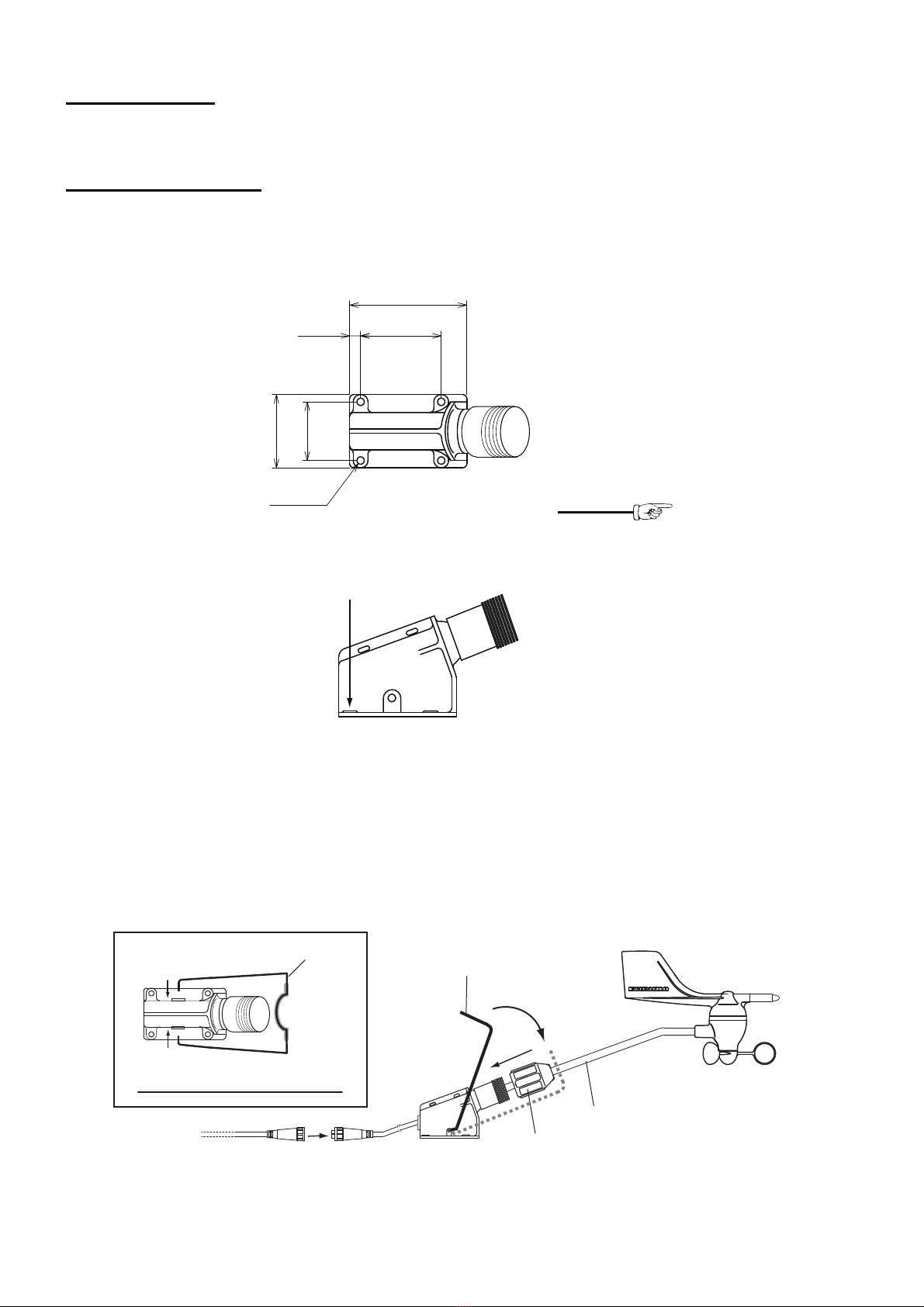

1. Orient the mounting base as shown figure below, with the threaded part of the mount-
ing base facing the bow. Fix the mounting base to the mast with four self-tapping
screws (×20, supplied).
2. Pass the connector on the transducer through the hole in the mounting base and the
screw the cap on the transducer into the mounting base.
3. Set the lock fitting to holes on the both sides of the mounting base and push the lock
fitting onto the shaft until you hear click as shown figure below.
4. Mate the connector at the rear of the transducer to cable assy. FI-50-SENSOR-30/50
(30 m or 50 m, supplied).
80
7.5 55 ± 0.5
50
40±0.5
Ø5
(TOP VIEW)
(SIDE VIEW)
Self-tapping Screw
(Ø4×20, 4 pcs)
(BOW)
Lock fitting
Set Lock fitting
Shaft
Cap
Mounting
base
Wind
Transducer
Top view: Mounting base
Cable assy.
FI-50-SENSOR-30/50
3

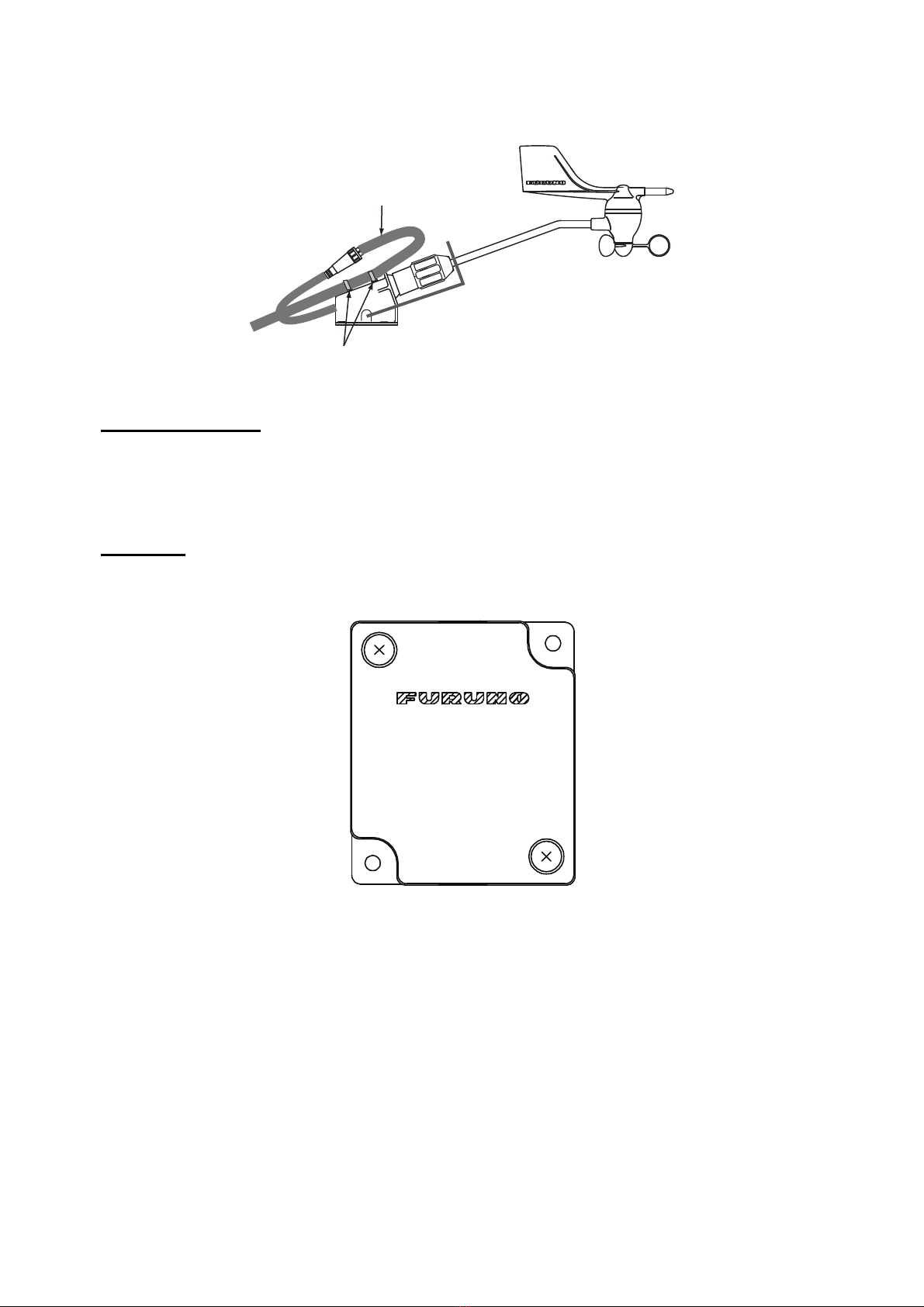

5. Make a loop in the cable assy. as shown figure below. Fix the cable to the mounting
base with two cable ties (CV-150B).
6. For FI-501/FI-502: Pass the cable assy. through the mast and connect it to the port at
the rear of the instrument. If the connector of the cable can not be passed through the
mast (because inside diameter of mast is too small), use the terminal box (supplied)
to make the connection. For wiring with the terminal box, see the FI-501/FI-502 oper-
ator’s manual.
For FI-70: To use the FI-5001/L sensor data for the FI-70, it is required to convert the
analog data to the CAN bus (NMEA2000) format data with the IF-NMEAFI. For details
of wiring, see the FI-70 operator’s manual.
Cable assy.
FI-50-SENSOR-30/50
(30 m or 50 m)
Cable tie
(CV-150B)
Terminal box
5GR4'UWOK
esu
mi
電子署名者: esumi
DN:cn=esumi, c=JP - 日本,
o=kisou,ou=toukatu,
email=ryosuke.
日付: 2008.03.19 11:58:23
+09'00'
9/Dec/08 R.Esumi
3

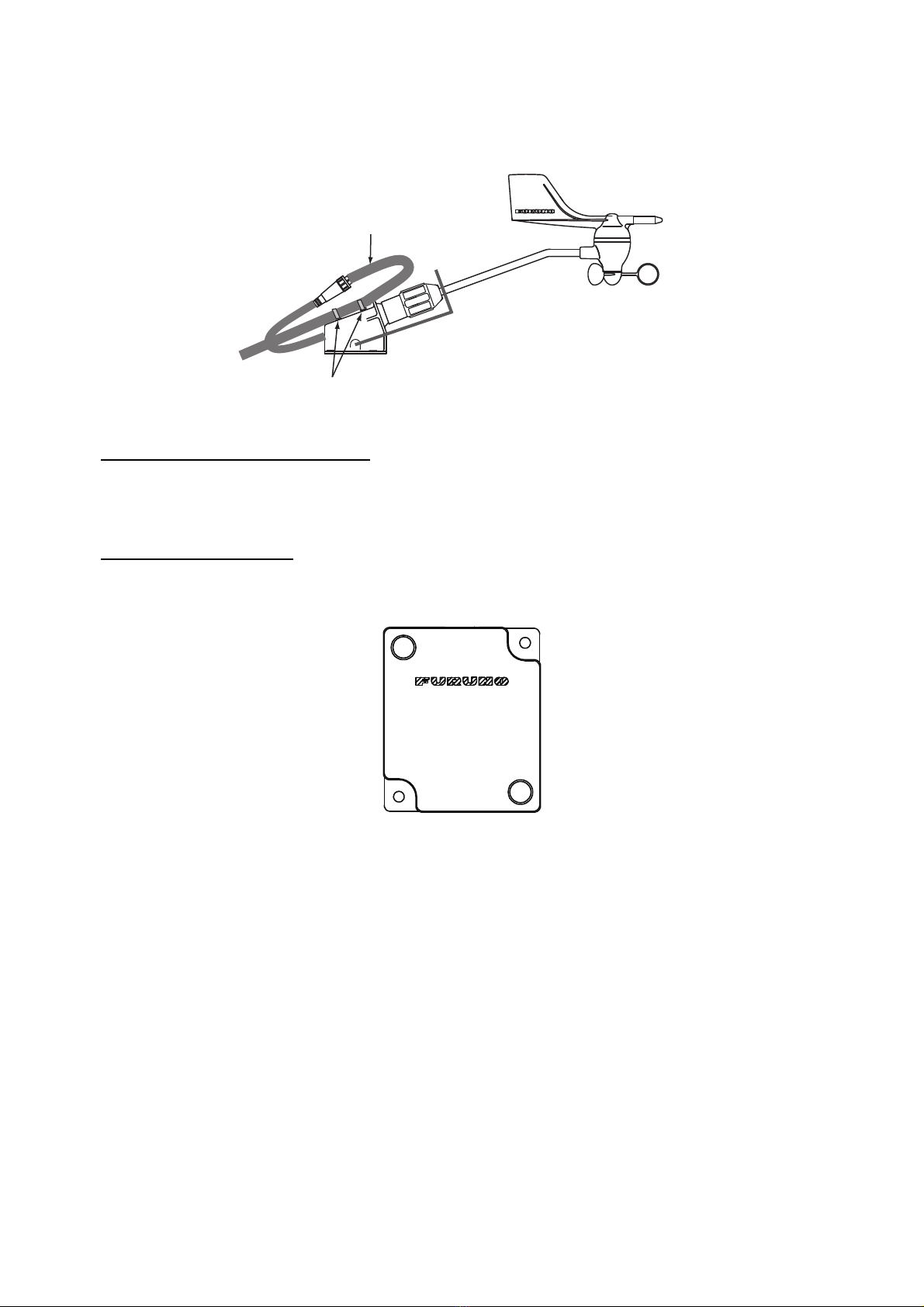

5. 手順 4 で取 り 付けたケーブル組品 FI-50-SENSOR-30/50 を固定具の上でループ を作
り 、 付属の束線バン ド （CV-150B、 2 本） を使っ て固定具上部の穴 （2 ヵ 所） で留め
ます。
6. FI-501/FI-502 と接続する場合 ： イ ンスツル メ ン ト 背面のポー ト に、 ケーブル組品
FI-50-SENSOR-30/50 のコ ネ ク タ を接続 し ます。 ケーブル組品のコ ネ ク タ がマ ス ト
の内径よ り 太 く 、 マス ト 内を通 ら ない場合は、 付属の中継箱を使用 し て接続 し ます。
中継箱を使っ た結線については、 FI-501/FI-502 の取扱説明書を参照し て く だ さ い。
FI-70 と接続する場合 ： FI-70 と 接続する場合は、 アナログ NMEA デー タ 変換器 IF-
NMEAFI を使用 し て CAN bus （NMEA2000） フ ォ ーマ ッ ト デー タ に変換する必要があ
り ます。 詳細は、 FI-70 の取扱説明書を参照 し て く だ さ い。
䉬䊷䊑䊦⚵ຠ
㪝㪠㪄㪌㪇㪄㪪㪜㪥㪪㪦㪩㪄㪊㪇㪆㪌㪇
㩿㪊㪇㫄䉁䈢䈲㪌㪇㫄㪀
᧤✢䊋䊮䊄
㩿㪚㪭㪄㪈㪌㪇㪙㪀
⛮▫
2
装備位置について
風向風速セ ンサーは、 固定具の取付け面が水平にな る よ う にマ ス ト 上に取 り 付けて く だ
さ い。 ま た、 セ ンサーの先端が船首方向を向 く よ う に し て く だ さ い。
装備手順
1. 付属のタ ッ ピ ンネジ （φ4×20、 4 本） を使っ て、 マス ト の上に固定具を取 り 付け
ます。
このとき、下図のように固定具のネジ部が船首方向になるようにしてください。
2. マス ト に取 り 付けた固定具にセンサー後部のコ ネ ク タ を通 し て、 ネジ部を手で回し
て固定し ます。
3. 下図のよ う に付属のロ ッ ク金具を固定具の側面の穴に取 り 付けて、 「カ チ ッ 」 と音が
するまでシャフ トに押し込みます。
4. センサーのコ ネ ク タ に、 付属のケーブル組品 FI-50-SENSOR-30/50 （30m または
50m） を確実に差 し 込みます。
㪏㪇
㪎㪅㪌 㪌㪌㫧㪇㪅㪌
㪌㪇
㪋㪇㫧㪇㪅㪌
㱢㪌 䋨㕙䋩
⦁㚂ᣇะ
䋨㕙䋩
䉺䉾䊏䊮䊈䉳
䋨㱢㪋㬍㪉㪇䇮㪋ᧄ䋩 ࿕ቯౕ
࿕ቯౕ 䊈䉳ㇱ 䉲䊞䊐䊃
䉶䊮䉰䊷
䊨䉾䉪㊄ౕ
䊨䉾䉪㊄ౕ
ข䉍ઃ䈔䉎
࿕ቯౕ㕙
䉬䊷䊑䊦⚵ຠ
㪝㪠㪄㪌㪇㪄㪪㪜㪥㪪㪦㪩㪄㪊㪇㪆㪌㪇
PUB.No. IMC-72661-B1
(1501, REFU) FI-5001
www.furuno.com
ᧄ䊙䊆䊠䉝䊦䈮⸥タ䈘䉏䈩䈇䉎␠ฬ䇮ຠฬ䈲䇮৻⥸䈮ฦ㐿⊒䊜䊷䉦䊷䈱⊓㍳ᮡ䉁䈢䈲ᮡ䈪䈜䇯
00016728511
装備要領書
風向風速センサー
型式 FI-5001/FI-5001L
本書は、 風向風速センサー FI-5001/FI-5001L の装備方法について記載し ています。 結
線方法については、 イ ン ス ツル メ ン ト （表示部） の取扱説明書を参照 し て く だ さ い。
基本構成
同梱物
名称 型式 部品コード 数量 備考
風向風速センサー FI-5001 - 1長 さ ： 370mm
FI-5001L - 長 さ ： 720mm
ロ ッ ク 金具 FI-5001L-LOCK 000-170-594-10 1
タ ッ ピ ン ネジ 4×20 SUS304 000-158-850-10 4
束線バン ド CV-150B 000-167-183-10 FI-5001: 3 本、 FI-5001L: 2 本
ケーブル組品 FI-50-SENSOR-30 000-166-946-10 1選択
FI-50-SENSOR-50 000-166-947-10
中継箱 （本体） M03-9373 000-167-986-10 1
中継箱 （カバー） M03-9372 000-167-985-10 1
タ ッ ピ ン ネジ 3×12 SUS304 000-167-824-10 4
中継箱用端子台 4E/6 000-168-024-10 1
束線バン ド CV-100N 000-162-167-10 4
㪝㪠㪄㪌㪇㪈
䉁䈢䈲
㪝㪠㪄㪌㪇㪉
㪛㪚㪈㪉㪭
⛮▫
䋨ᔅⷐᤨ䈱䉂䋩
㘑ะ㘑ㅦ䉶䊮䉰䊷
㪝㪠㪄㪌㪇㪇㪈㪆㪝㪠㪄㪌㪇㪇㪈㪣
⛮▫
㘑ะ㘑ㅦ䉶䊮䉰䊷
㪝㪠㪄㪌㪇㪇㪈㪆㪝㪠㪄㪌㪇㪇㪈㪣
㪛㪚㪈㪉㪄㪈㪌㪭
䉟䊮䉴䉿䊦䊜䊮䊃
㪝㪠㪄㪎㪇
㪚㪘㪥㩷㪹㫌㫊䋨㪥㪤㪜㪘㪉㪇㪇㪇䋩䊋䉾䉪䊗䊷䊮
䉝䊅䊨䉫㪥㪤㪜㪘䊂䊷䉺ᄌ឵ེ
㪠㪝㪄㪥㪤㪜㪘㪝㪠
䉟䊮䉴䉿䊦䊜䊮䊃
