Gallagher I Series Manuale utente

MANUAL

iSERIES SOLAR STATIONS

083053: MBS2800i, 083060: MBS1800i en 083077: MBS800

1.Application

The i Series solar stations are optimised for year-round use, according to the latitude given in ﬁgure 1.1. They offer the possibility to

safely electrify even the largest grazing areas year round without the need for a mains power supply. Under normal weather conditions,

i Series solar stations guarantee year-long maintenance-free operation.

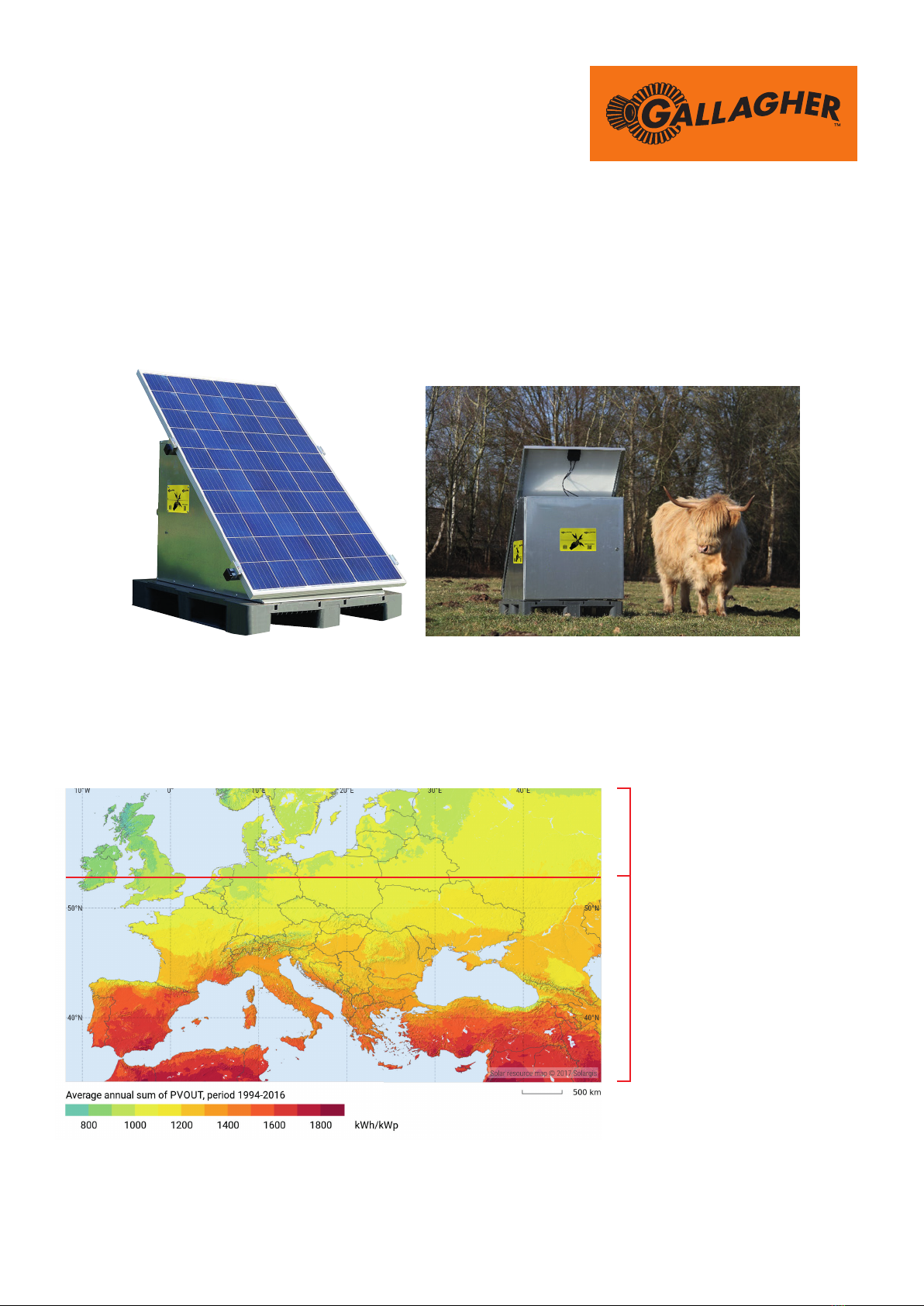

Figure 1.1: Photovoltaic power potential, source: Solargis

Winter break under

circumstances

Year-long operational

MBS2800i MBS1800i MBS800

3. Installation instructions

Location: When selecting a suitable location, it is essential to take

into account that the location is fully OUT OF THE SHADE all day

long. Even partial shading of the solar panel, regardless of how

minimal, will result in a signiﬁcant loss of efﬁciency! The solar panel

must be placed in a southerly facing direction.

Insulation to the ground: The solar station itself is live. Insulation

to the ground is achieved by means of the plastic pallet supplied.

In case of higher vegetation or risk of ﬂooding, the solar station

should be raised above the potential hazard, e.g. on four wooden

posts.

Make sure that the solar station is securely attached, and that the

pallet is ﬁrmly secured on the posts. A piece of PVC strip has been

included, to prevent shading caused by grass growth at the base of

the solar panel. This is screwed to the base of the pallet in order to

avoid vegetation causing overgrowth there (see ﬁgure 3.1).

Figure 3.1: PVC strip prevents shadows on the solar panel caused

by grass growth

3.0 First use of the solar station

Before ﬁrst use, the solar controller must be connected. Remove

the yellow insulation 1at the end of the cable, plug the end of the

cable into the free slot 2and screw the cable tight.

Activate the battery protection device. Insert the plug 3into the

plug connection 4.

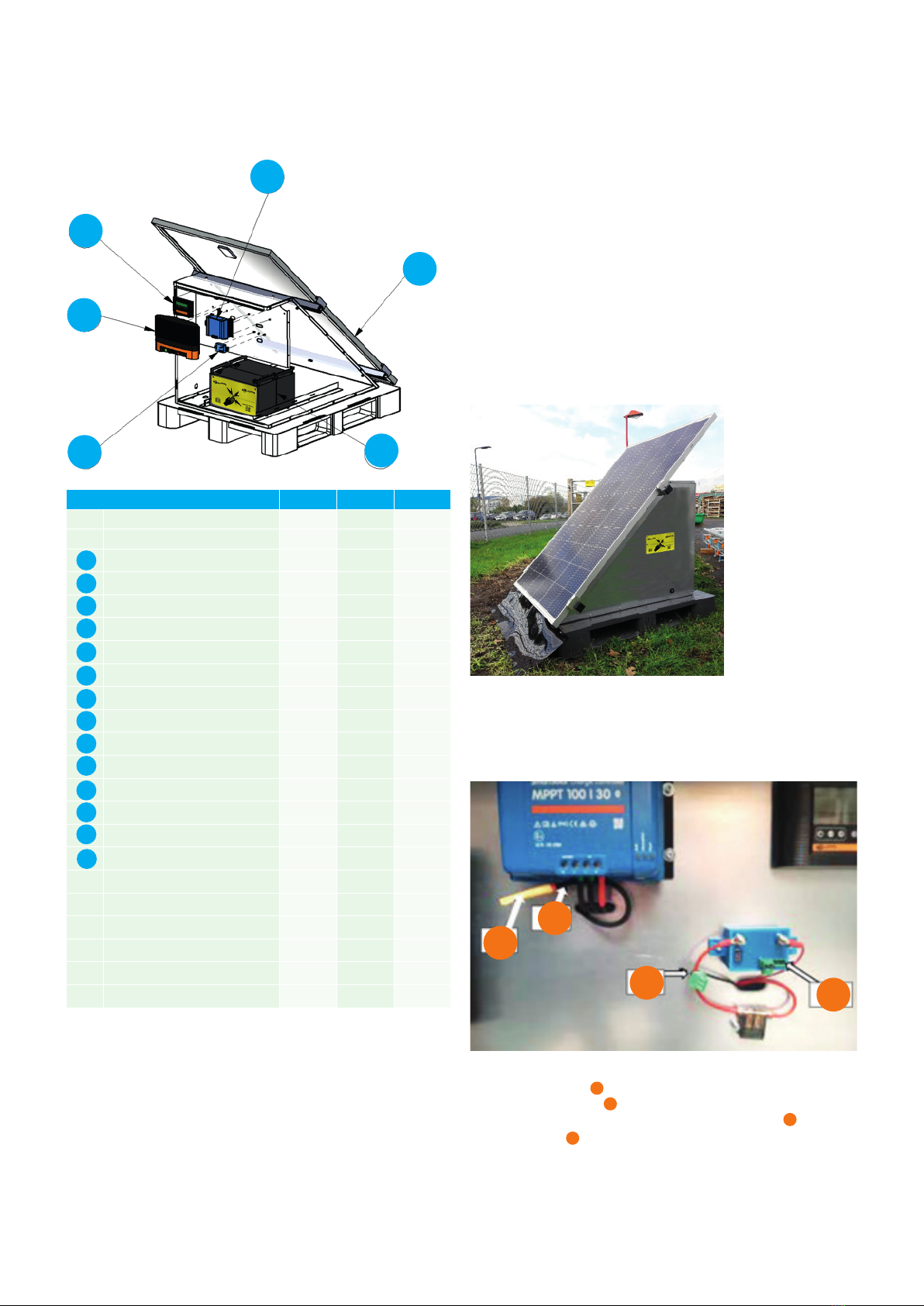

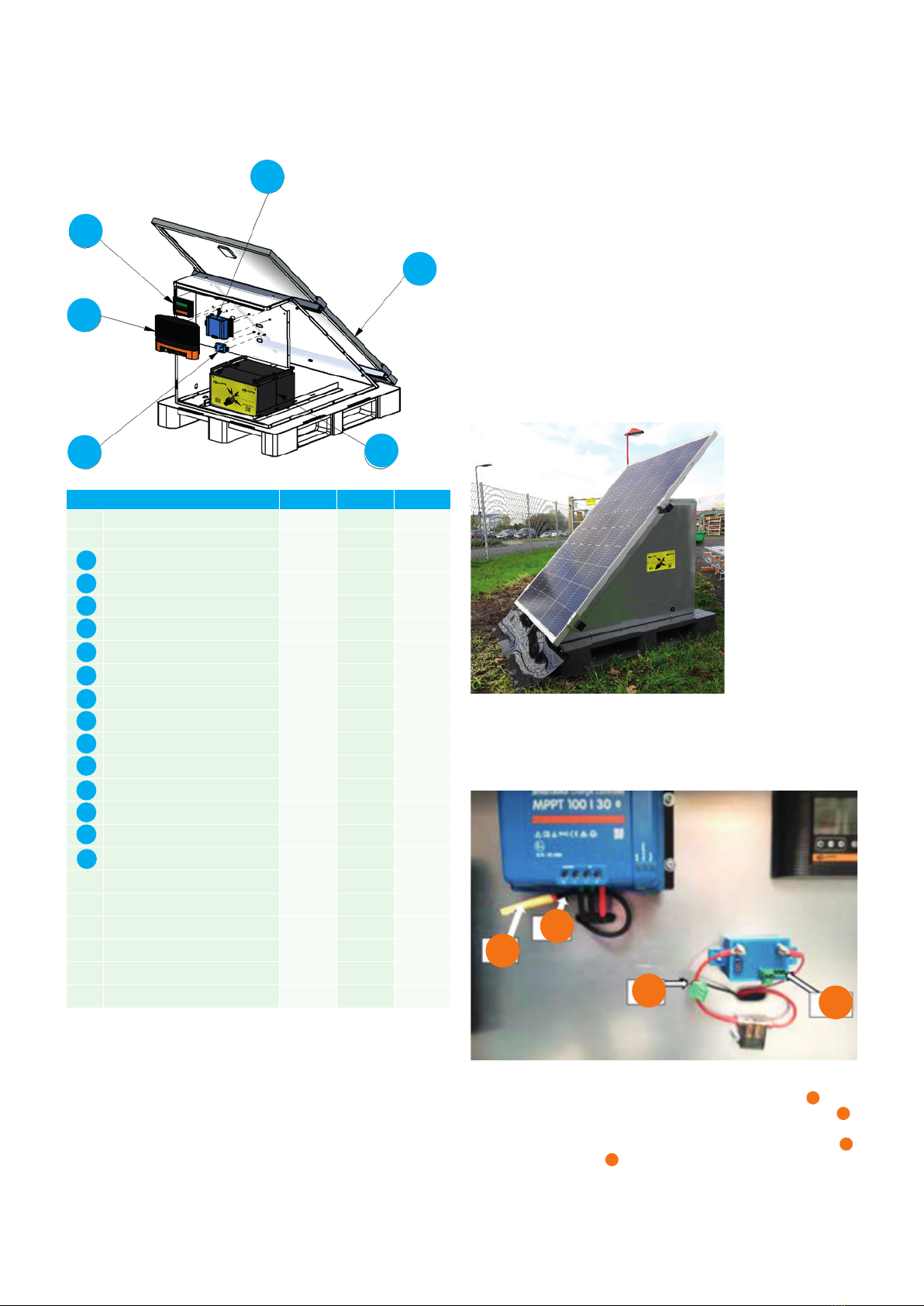

2.Versions MBS1800i, MBS2800i and

MBS800

The kit comprises:

What is included

083053 083060 083077

Part Description included included included

Energizer MBS2800i - 230V/12V/21J √ - -

Energizer MBS1800i - 230V/12V/14J -√-

Energizer MBS800 - 230V/12V/

Solar/7,5J - - √

i Series Energizer Controller √ √ -

Victron BlueSolar MPPT 100/30 Solar

charge controller √√√

Solar module 340 Watt *√ *√ *√

Victron Smart Battery Protect BP-65 √√√

AGM Battery Panasonic 120Ah LC-

P12120P 4x 2x 2x

Bentonite Super Earthing Mix (6,5kg) 3x 2x 1x

Earth stake 1m 7x 5x 3x

Earth socket 3x 2x 2x

Earth clamp 4x 3x 2x

Lead out Cable 2,5mm 40m 30m 10m

Joint Clamp angle with hex nut 10x 10x 10x

Alu shield Solarstation 3x 3x 3x

Manual SolarPower Station √√√

Metal Box 1100x1200x1100mm √√√

Plastic Pallet 1200x1200mm √√√

Dimensions Solar station (LxWxH) 1200x1200x

1500 1200x1200x

1500

Total weight approx. Solar station (kg) 245 168 156

3.1 Installation instructions

The following tools and materials are required for installation of

your solar station:

• 1 shovel or spade

• 1 earth drill ø 10 cm recommended (Gallagher article no.

704668)

Installation is easier when undertaken by two people.

• 1 sledgehammer (Gallagher article no. 017614)

• 1 side cutter / wire cutter

• 1 wrench 13 mm

• 1 wrench 17 mm

3.2 Installation steps

Installing the earth wire

Only optimally earthed energizers bring full power to the fence. The

distance of the earthing to power lines, telephone cables, water

pipes and buildings should be at least 10 m.

Follow the instructions carefully.

3.2.1 Digging a trench

Dig a trench of 20-40 cm deep and with the following length:

• Model MBS2800i approx.. 25 m

• Model MBS1800i approx.. 15 m

• Model MBS800 approx. 10m

3.2.2 Reference - earth (A)

Take the 1.0 m long galvanised earth rod 8and drive it into the

excavated trench approx. 90 cm into the ground. Use the earth rod

as a centre point.

This earth rod is needed as an earth reference point.

3.2.3. Earthing (B)

Drill a hole at least 5 m from the centre point. It should be approx.

1.0 m deep and 10 cm in diameter. Pour the earthing mixture 7

into the hole.

Connect two earth rods of 1.0 m 8to form a long earthing rod 9

using a connector.

Take the connected earth rods, place them in the centre of the

hole and drive them down approx. 1.9 m into the ground. Repeat

this process at intervals of 10 m until all the earth rods have been

successfully installed. (see ﬁgure 3.2)

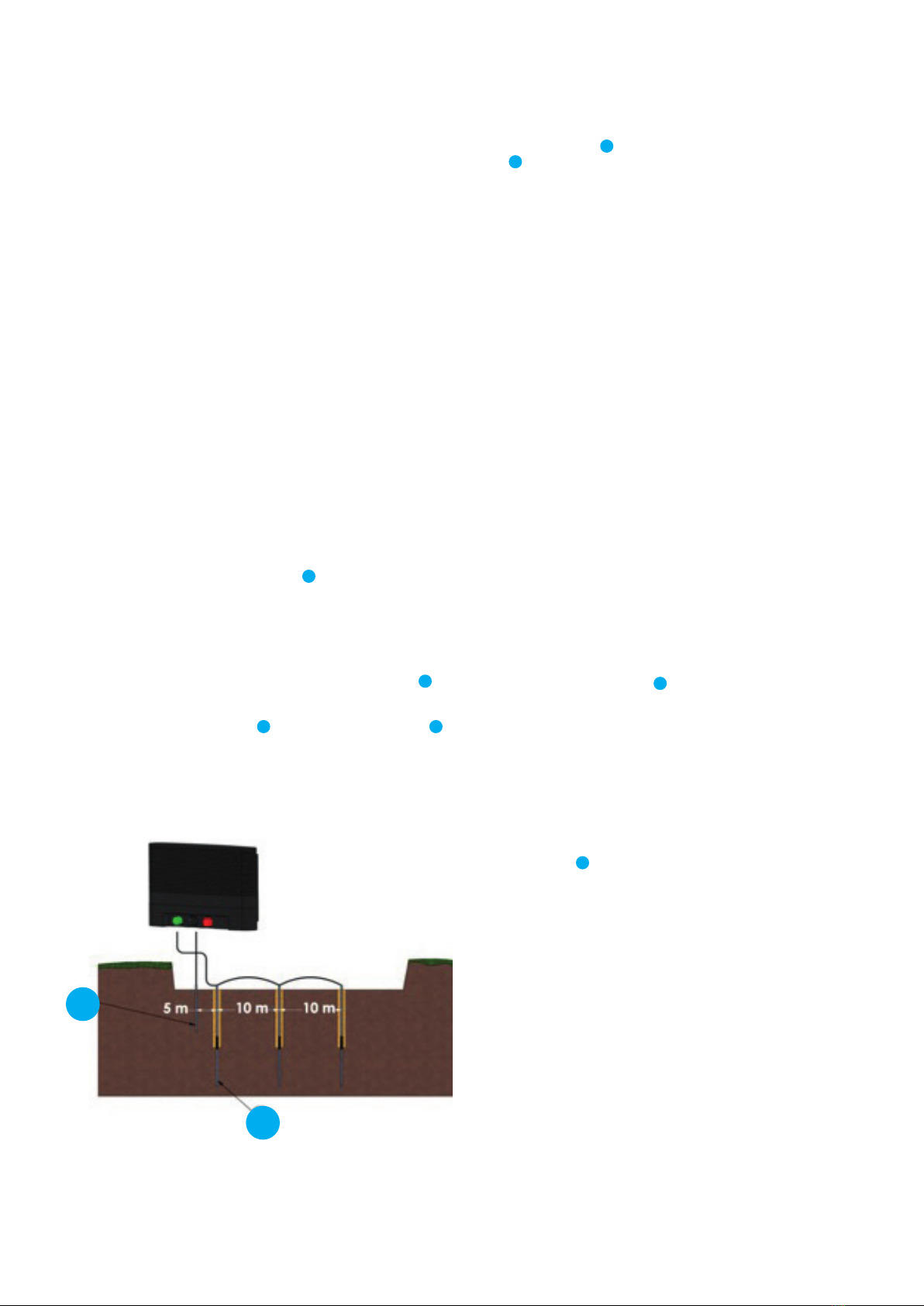

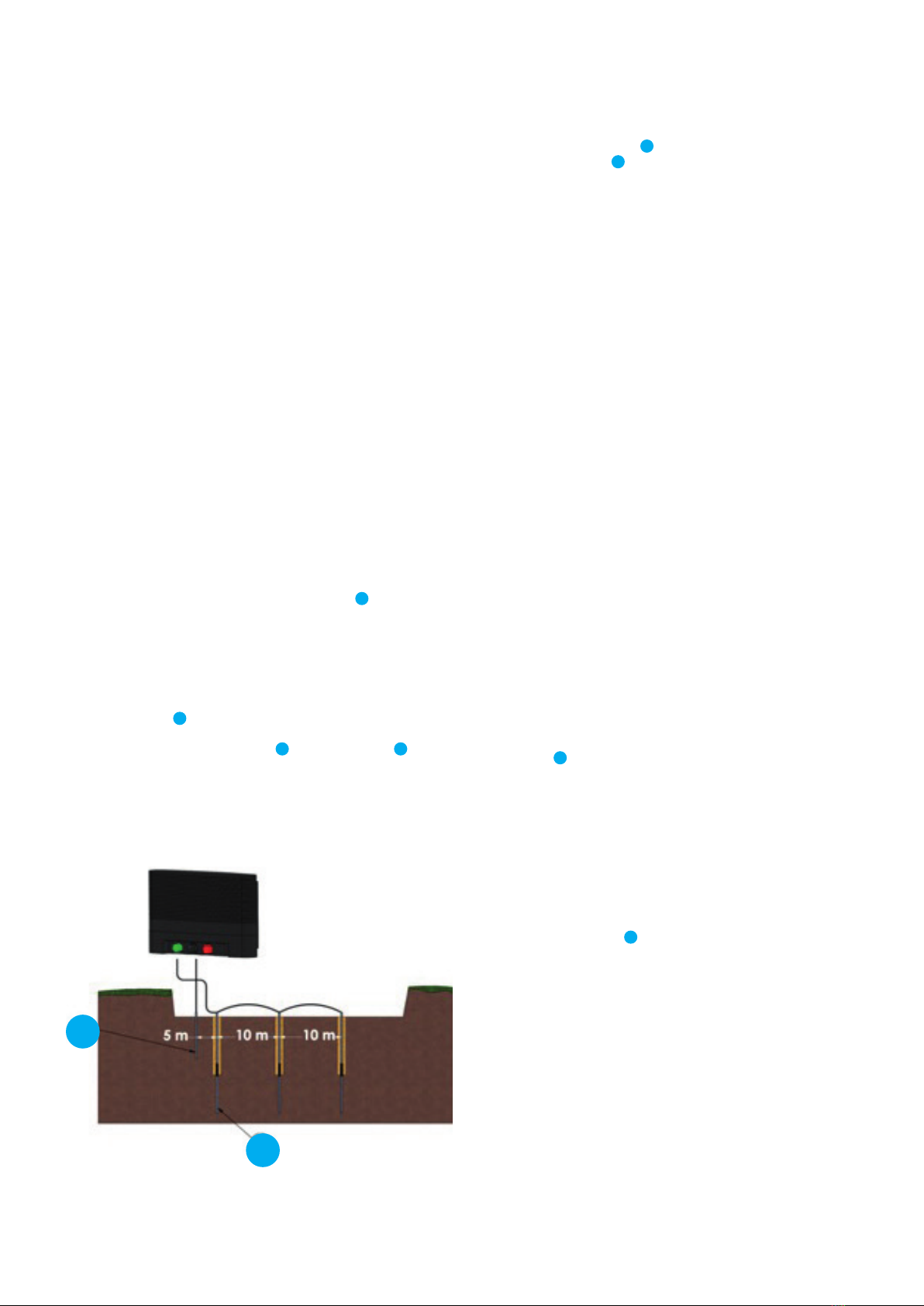

Figure 3.2: Earthing diagram for the MBS2800i model

3.2.4 Attaching the ground cable

Remove approx. 5 cm of the plastic insulation from one end of the

supplied ground cable 11 Attach the bare wire using the earthing

clamp 10 to the furthest earth rod.

Pull the ground cable to the next earth rod and cut the cable (+

approx. 10 cm for attachment). Once again remove the plastic

insulation and clamp the wire to the earth rod using the earthing

clamp.

Repeat this process until all the earth rods are connected.

3.2.5 Connecting the earth rods to the energizer (B)

1. Connect the green earth output on the device to the earthing

system. Remove approx. 5 cm of insulating plastic from one

end of the ground cable, loosen the screw on the green earth

output, and pass the wire through the clamp. Now tighten the

clamp again. Make sure that the wire is ﬁrmly clamped.

2. Thread the ground cable through the tube out to the earthing

system. (ﬁrst pair of earth rods (B)) and shorten the cable (+10

cm).

3. Once again remove the plastic insulation and clamp the wire

to the earth rod.

3.2.6 Connection reference - earth (A)

Connect the black reference earth output on the device and the

1.0 m earth rod (centre point) to the ground cable. Remove approx.

5 cm of insulating plastic from one end of the ground cable, loosen

the screw on the black reference earth output, and pass the wire

through the clamp. Tighten the clamp again and make sure that the

wire is ﬁrmly clamped.

Pull the ground cable through the opening and the protective tube

to the centre point.

Cut the cable (+10 cm) and remove the insulation. Attach the wire

end to the earth rod using the earth clamp.

3.2.7 Is the earthing sufﬁcient?

The supplied earthing system is sufﬁcient for normal ground

conditions. If this is not sufﬁcient (value of the earthing in the

display > 0.6 kV), the system can be expanded using one or more

extra super grounding setssets 7, installed according to the

instructions for the earthing system.

3.2.8 Connection to the fence

Remove approx. 5 cm of insulating plastic from one end of the

ground cable, loosen the red (fence) connector and thread the wire

through the clamp. Tighten the clamp again and make sure that the

wire is ﬁrmly clamped.

Pull the ground cable through the opening and the protective tube

to the connection point on the fence. Cut the cable (10cm) and

remove the insulation.

Attach the other end of the cable to the fence using the wire

connecting screw 12 .

4. Solar panel control

Your solar panel is designed to generate enough energy to

power the fence energizer throughout the year. The best solar

components are used for this purpose.

MPPT technology 5constantly monitors the voltage and current

output of your solar panels 3and ensures that all available

power from the solar panels 4is stored in the battery pack. This

becomes particularly relevant in partially cloudy weather, resulting

in varying light intensities.

The VictronConnect App allows you to view live status information

via Bluetooth and to conﬁgure your solar station settings.

4.1 Download

VictronConnect is available for Windows PCs, MacOS X,iOS and

Android phones and tablets. Use the App Store or Google Play to

download the applicable app for your device.

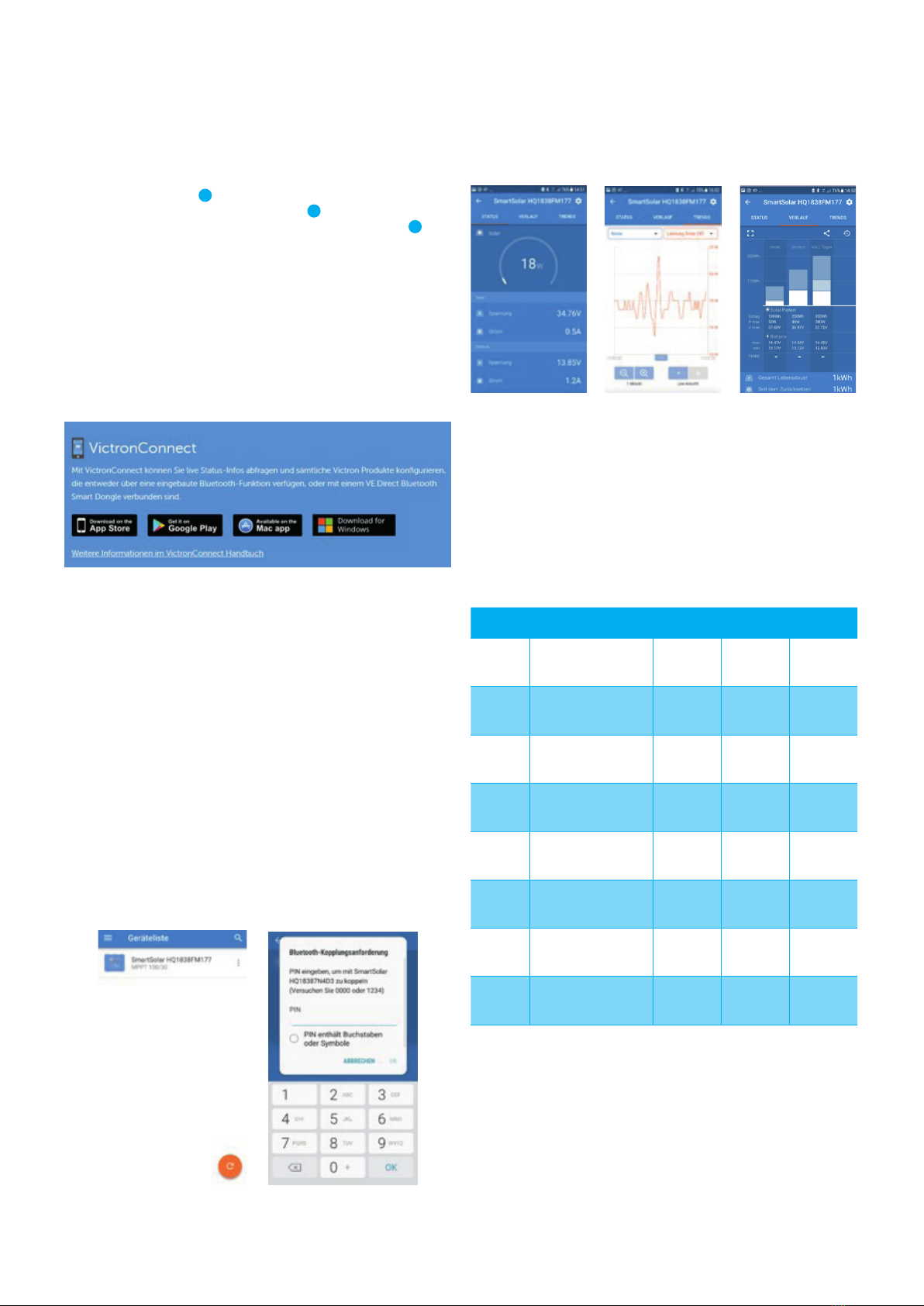

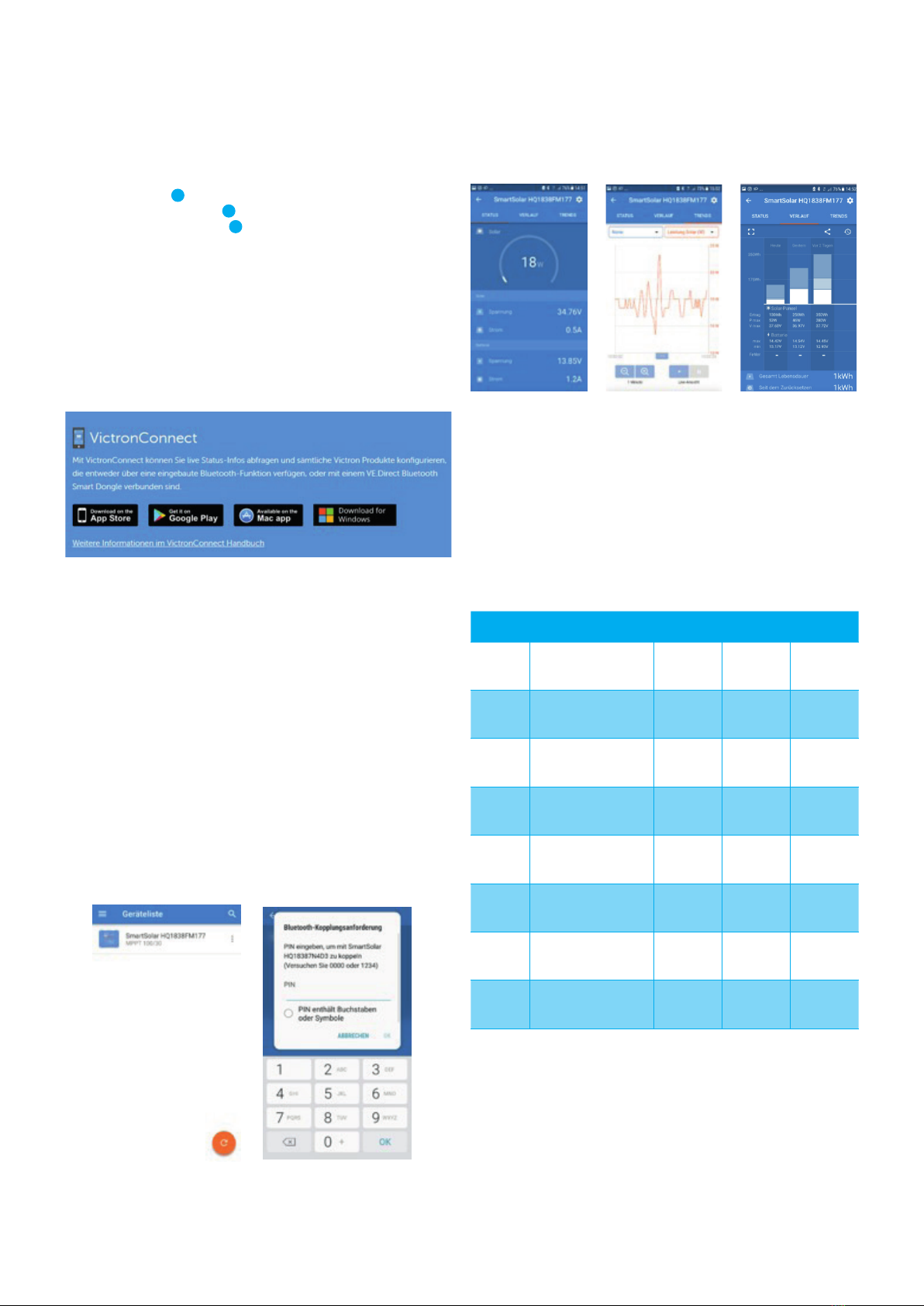

Figure 4.1: VictronConnect app download options

4.2 Connection set-up

4.2.1 Before establishing the connection

In order to establish a connection between the two devices (mobile

phone and solar controller), it is necessary to update the ﬁrmware

ﬁrst. This happens automatically after connecting to the app.

4.2.2 Bluetooth Smart pairing and connection

• Switch on the bluetooth functionality.

• Open the VictronConnect app on your device and connect via

Bluetooth.

• On your phone or tablet: Tap the Refresh button to start

scanning.

• On your computer or laptop: Click the Scan or Refresh button

on the left.

• When you connect your phone or tablet for the ﬁrst time, you

will be asked to connect to the device. The default pin code is

000000

• Your device should now be connected.

Figure 4.2: Bluetooth pairing request

4.3 App overview

Live data

Obtain live data from your solar station.

Figure 4.3: Screen view of (Android) smartphone

Viewing historical data

Simplify the diagnosis of your installation. Using the BlueSolar

MPPT chargers and the VictronConnect app, you can view the last

30 days’ data at a glance.

5.Accessories and tools

5.1 Accessories

Art.nr. Description MBS2800i MBS1800i MBS800i

303376 i Series External

display √ √ –

507002 i Series Remote control not

included not

included

510002 i Series Fence monitor not

included not

included –

579009 i Series Alarm system not

included not

included

005215 Siren not

included* not

included*

005208 Flash warning light not

included* not

included*

075881 EU warning sign -

plastic not

included not

included

082216 EU warning sign -

aluminium not

included not

included

* Only combined with 579009

5.2 Gallagher tools

Art.nr. Description

704668 Ground drill ø10 cm

Post Holer not included

017614 Post hammer not included

6. FAQs

How do I know whether the batteries are still functioning

correctly?

Using the VictronConnect app, you can check the voltage directly

on your phone. On the charge controller, the individual voltage

status can be checked by means of the LEDs. If the blue LED

ﬂashes for 3 seconds, for example, there is not enough power

to charge the batteries. Further indications can be found in the

enclosed instructions of the Victron solar controller.

Do the batteries need to be recharged manually?

Manual charging of the batteries is usually not necessary! The solar

panels and the batteries are designed so that even long periods of

bad weather can be bridged. The solar controller detects whether

the batteries need to be charged or not and adapts accordingly.

It is very cloudy. Should I switch off the energizer?

No! You do not have to turn off the device, It can stay in operation

throughout.

Does the solar panel need extra maintenance?

The solar panel should be cleaned regularly of dust and dirt. Use

only fresh water and a soft cloth.

How should I align the solar system?

The solar system must not be in the shade or under a tree. Align

the solar panel with the sun for maximum exposure.

Solar controller and the energizer are working but I have no

power on the fence.

This can have several causes:

• The solar station is switched off and must be switched on

using the key.

• Earthing is insufﬁcient or it is too dry. Ensure the ground is

moist and then try measuring again. You may have to add extra

2 m earth rods.

The solar controller is working but the energizer is not.

• The ﬂat fuse (30 A) is defective and needs to be replaced.

• The battery is empty. Check whether there is still voltage

using the VictronConnect app. If there is no voltage, the

battery must be removed and recharged using a 12 V charger.

A conventional car battery charger is suitable for this purpose.

7.Tips for storing/wintering the solar

station

Ideally, the solar station should remain on the fence all year round.

If the solar station is to be stored, care must be taken to ensure

that the batteries are not fully discharge. In the case of deep

discharge, the voltage drops to such an extent that the battery can

no longer be recognized by the charger and can therefore not be

charged. We recommend storing the solar station in a place with

direct daylight. In this way, the batteries are kept under voltage and

charged by the solar module. Check the batteries regularly so that

you can recharge them if necessary.

HANDLEITUNG

iSERIES SOLARSTATIONEN

083053: MBS2800i, 083060: MBS1800i en 083077: MBS800

1. Einsatzhinweise

Die i Series Solarstationen sind für den ganzjährigen Betrieb in Norddeutschland bzw. am Längengrad gemäß Abbildung 1.1 sowie

südlich davon optimiert. Sie bieten die Möglichkeit, auch große und größte Weideﬂächen fernab vom Stromversorgungsnetz ganzjährig

sicher zu elektriﬁzieren. Unter normalen Witterungsbedingungen laufen die i Series Solarstationen das ganze Jahr hindurch wartungsfrei.

Figur 1.1: Photovoltaik-Strompotential, Quelle: Solargis

Unter umständen

Winterpause

Ganzjahresbetrieb

MBS2800i MBS1800i MBS800

Was enthalten ist

083053 083060 083077

Teil Beschreibung inkl. inkl. inkl.

Gerät MBS2800i - 230V/12V/21J √ - -

Gerät MBS1800i - 230V/12V/14J -√-

Gerät MBS800 - 230V/12V/

Solar/7,5J - - √

Energizer-Steuergerät der i Series √ √ -

Victron BlueSolar MPPT 100/30

Solarladeregler √√√

Solarmodul 340 Watt *√ *√ *√

Victron Smart Batterie-Schutz BP-65 √√√

AGM-Batterie Panasonic 120Ah LC-

P12120P 4x 2x 2x

Bentonit-Super-Erdungsmischung

(6,5kg) 3x 2x 1x

Erdspieß 1m 7x 5x 3x

Erdungsbuchse 3x 2x 2x

Erdungsklemme 4x 3x 2x

Ausführungskabel 2,5mm 40m 30m 10m

Gelenkschelle Winkel mit Sechskant-

mutter 10x 10x 10x

Alu-Schild Solarstation 3x 3x 3x

Manuelle SolarPower Station √√√

Metallkasten 1100x1200x1100mm √√√

Kunststoff-Palette 1200x1200mm √√√

Abmessungen Solarstation (LxBxH) 1200x1200x

1500 1200x1200x

1500

Gesamtgewicht ca. Solarstation (kg) 245 168 156

3. Montagehinweise

Aufstellort: Bei der Auswahl des Aufstellortes ist unbedingt

zu berücksichtigen, dass der Standort im gesamt Tagesverlauf

OHNE Schatten ist. Auch eine zunächst gering erscheinende

Teilbeschattung des Solarmodules führt zu einer erheblichen

Einschränkung des Wirkungsgrades! Das Modul sollte exakt nach

Süden ausgerichtet stehen.

Isolierung zum Boden: Die Solarstation steht unter Spannung. Die

Isolierung zum Boden erfolgt mittels der Kunststoffpalette. Bei

höherer Vegetation oder der Gefahr einer Überschwemmung sollte

die Solarstation auf z.B. vier Holzpfähle gestellt werden.

Achten Sie auf sicheren Stand und ggf. Befestigung der Palette

an den Pfählen. Um beim bodenständigen Aufstellen eine

Beschattung durch Bewuchs am unteren Ende des Solarmodules

zu verhindern, wird ein Stück PVC Streifen mitgeliefert. Diesen

bitte am unteren Ende so an die Palette schrauben, dass die

Vegetation hier nicht hochwachsen kann ( s. Abbildung 3.1)

Figur 3.1: PVC Streifen schützt gegen Beschattung des

Solarmodules

3.0 Inbetriebnahme der Solarstation

Vor der Inbetriebnahme muss als erstes der Solarregler

angeschlossen werden, Entfernen Sie die gelbe Isolierung 1am

Kabelende, stecken Sie das Kabelende in den freien Steckplatz 2

und schrauben das Kabel fest.

Aktivieren Sie das Batterieschutzgerät. Führen Sie den Stecker 3

in die Steckverbindung 4ein.

2. Modellvarianten MBS2800i, MBS1800i,

MBS800

Lieferumfang:

3.1 Benötigtes Werkzeug

Folgende Werkzeuge und Materialien benötigen Sie für die

Montage Ihrer Solarstation:

• 1 Schaufel / Spaten

• 1 Erdbohrer ø 10cm empfohlen (Gallagher Artnr. 704668)

Bei der Montage sind für leichtes Arbeiten 2 Personen

erforderlich.

• 1 Vorschlaghammer (Gallagher Artnr. 017614)

• 1 Drahtschere / Seitenschneider

• 1 Schraubenschlüssel SW 13

• 1 Schraubenschlüssel SW 17

3.2 Montageschritte

Die Erdung installieren

Nur optimal geerdete Weidezaungeräte bringen die volle

Leistung am Zaun. Der Abstand der Erdung zu Stromleitungen,

Telefonkabeln, Wasserleitungen und Bauwerkserdung sollte

mindestens 10m betragen.

Folgen Sie sorgfältig den Anleitungen.

3.2.1 Graben

Heben Sie einen Graben von ca. 20-40cm Tiefe und folgender

Länge aus:

• Model MBS2800i ca. 25m

• Model MBS1800i ca. 15m

• Model MBS800 ca.. 10m

3.2.2 Referenz - Erde (A)

Nehmen Sie die ca. 1,0m lange, verzinkte Erdstab 8und treiben

Sie diese im ausgehobenen Graben ca. 90cm in die Erde. Benutzen

Sie die Erdstab als 0 -Punkt.

Diese Erdstab wird als Referenz-Erde benötigt.

3.2.3 Erdung (B)

Bohren Sie mind. 5m vom 0-Punkt ein Loch. Es sollte ca. 1,0m

tief und 10cm im Durchmesser betragen. Schütten Sie die

Erdungsmischung 7in das Loch.

Verbinden Sie zwei Erdstaben 1,0m 8mittels Verbinder 9zu

einer langen Erdstange.

Nehmen Sie die verbundene Erdstaben, setzen diese mittig in

das Loch und treiben sie ca. 1,90m in die Erde. Wiederholen

Sie diesen Vorgang in einem Abstand von jeweils 10m bis alle

Erdstangenpaare gesetzt sind. (S. Abbildung 3.2)

Figur 3.2: Erdung Beispiel Model MBS2800i

3.2.4 Erdungskabel anbringen

Entfernen Sie ca. 5cm der Kunststofﬁsolierung von einem Ende

des mitgelieferten Erdkabels 11 .Befestigen Sie den blanken Draht

mit der Erdungsklemme 10 an dem letzten Erdstab in der Reihe.

Ziehen Sie das Erdkabel zur nächsten Erdstab und kürzen das

Kabel (+ ca. 10cm für die Befestigung) ein. Entfernen Sie wieder die

Isolierung und klemmen Sie den Draht mit der Erdungsklemme an

die Erdstab.

Wiederholen Sie diesen Vorgang bis alle Erdstangen miteinander

verbunden sind.

3.2.5 Anschluss der Erdung an das Weidezaungerät (B)

1. Verbinden Sie den grünen Erdungsausgang am Gerät mit

dem Erdungssystem. Isolieren Sie ca. 5cm von einem Ende

des Erdkabels ab, lösen Sie die Schraube vom grünen

Erdungsausgang und führen Sie den Draht durch die

Klemmaufnahme. Schrauben Sie die Anschlussklemme

wieder. Achten Sie darauf, dass der Draht fest eingeklemmt

ist.

2. Führen Sie das Erdkabel durch den Zuleitungskanal nach

außen bis zum Erdungssystem. (1. Erdstangenpaar (B) ) und

kürzen das Kabel (+ 10cm ) ein.

3. Entfernen Sie wieder die Isolierung und klemmen Sie den

Draht mit der Erdungsklemme an die Erdstange.

3.2.6 Anschluss Referenz-Erde (A)

Verbinden Sie den schwarzen Referenz-Erde Ausgang am Gerät

und die 1,0m Erdstab (0-Punkt) mit dem Erdkabel. Entfernen Sie

ca. 5cm von einem Ende des Erdkabels, lösen Sie die Schraube

vom schwarzen Referenz-Erde-Ausgang und führen Sie den

Draht durch die Klemmaufnahme. Die Anschlussklemme wieder

aufschrauben und darauf achten, dass der Draht fest eingeklemmt

ist.

Ziehen Sie das Erdkabel durch die Zuleitungsöffnung und dem

Schutzrohr bis zum 0-Punkt durch.

Kürzen Sie das Kabel ( +10cm ) ein und entfernen Sie die Isolierung.

Befestigen Sie das Drahtende mittels Erdungsklemme am

Erdstab.

3.2.7 Ist die Erdung ausreichend?

Das mitgelieferte Erdungssystem ist ausreichend für normale

Bodenverhältnisse. Sollte dies nicht ausreichen ( Wert Erdung

im Display >0,6kV ) erweitern Sie das System um weitere Super

Erdungsset(s) 7und bauen diese gemäß der Anleitung der

Erdungsinstallation ein.

3.2.8 Anschluss an den Zaun

Isolieren Sie Ca. 5cm von einem Ende des Kabels, lösen Sie

den roten (Zaun)-Anschluss und führen den Draht durch die

Klemmaufnahme. Schrauben Sie die Anschlussklemme und achten

darauf, dass der Draht fest eingeklemmt ist.

Ziehen Sie das Erdkabel durch die Zuleitungsöffnung und dem

Schutzrohr bis zum Anschluss punkt am Zaun. Kürzen Sie das

Kabel ( +10cm ) ein und entfernen Sie die Isolierung.

Befestigen Sie das andere Ende des Kabels mit der

Drahtverbindungschraube 12 am Zaun.

4. Solaranlagensteuerung

Ihre Solaranlage ist so ausgelegt, dass sie genug Energie erzeugt,

um das Weidezaungerät das ganze Jahr über zu betreiben. Um dies

zu erreichen, wurden die besten Solarkomponenten verbaut.

Die MPPT-Technologie 5überwacht ständig die Spannung und

den Stromausgang Ihrer Solar PV Module 3und stellt sicher,

dass der gesamte verfügbare Strom aus den Solarmodulen 4

zur Speicherung in das Akkupaket gelangt. Der Vorteil wird am

deutlichsten, wenn der Himmel teilweise bewölkt ist und sich die

Lichtintensität ständig ändert.

Mit der VictronConnect App können Sie über Bluetooth Live-

Statusinformationen abrufen und den Solarregler konﬁgurieren.

4.1 Download

VictronConnect steht Benutzern von Windows-PCs, MacOS X-,

iOS- und Android-Telefonen sowie Tablets zur Verfügung. Über App

Store & Google Play können Sie die für Ihr Gerät geeignete App

herunterladen.

Figur 4.1: VictronConnect App Download Möglichkeiten

4.2 Verbindungsaufbau

4.2.1 Vor die verbindungsaufbau

Um eine Kopplung zwischen den beiden Geraten (Handy und

Solarregler) herzustellen, ist es erforderlich, zuerst die Firmware zu

aktualisieren. Dies passiert automatisch nach dem Verbinden mit

der App.

4.2.2 Bluetooth Smart - Pairing und Verbindung.

• Aktivieren Sie die Bluetooth-Einstellung auf Ihrem Gerät.

• Öffnen Sie die VictronConnect App und verbinden Sie sich

über Bluetooth.

• Auf Ihrem Telefon oder Tablet: Tippen Sie auf die Schaltﬂäche

„Aktualisieren“, um einen Scan zu starten.

• Auf Ihrem Computer oder Laptop: Klicken Sie links auf die

Schaltﬂäche “Scannen oder Aktualisieren”.

• Wenn Sie das Telefon oder Tablet zum ersten Mal verbinden,

werden Sie aufgefordert, eine Verbindung zum Gerät

herzustellen. Der Standard-PIN-Code lautet 000000

• Die Verbindung ist nun abgeschlossen.

Figure 4.2: Ansicht von Bluetooth-Kopplungsanforderung

4.3 App Überblick

Live Datei

Holen Sie sich live Daten von Ihrem Solarladegerät.

Figur 4.3: Ansicht vom (Android) Smartphone

Historie Aufzeichnungen lesen

Vereinfacht die Diagnose Ihrer Installation. Mit den BlueSolar

MPPT-Ladegeräten und der VictronConnect-App erhalten Sie

30-Tage-Aufzeichnungen auf einen Blick.

5. Zubehör & Werkzeug

5.1 Zubehör

Art.nr. Beschreibung MBS2800i MBS1800i MBS800i

303376 i Series Controller

Display √ √ –

507002 i Series Fernbedienung nicht

einbegriffen nicht

einbegriffen

510002 i Series Fence Monitor nicht

einbegriffen nicht

einbegriffen –

579009 i Series Alarm System nicht

einbegriffen nicht

einbegriffen

005215 Sirene nicht ein-

begriffen* nicht ein-

begriffen*

005208 Warnlicht nicht ein-

begriffen* nicht ein-

begriffen*

075881 Warnschild Kunststoff nicht

einbegriffen nicht

einbegriffen

082216 Warnschild Aluminium nicht

einbegriffen nicht

einbegriffen

* Nur mit 579009

5.2 Gallagher Werkzeug

Art.nr. Umschreibung

704668 Erdbohrer 10cm ø nicht einbegriffen

017614 Pfahlhammer nicht einbegriffen

6. FAQs

Woran erkennt man, ob auf den Akkus noch Spannung ist?

Mit der VictronConnect App kann die Spannung direkt am Handy

überprüft werden. Am Laderegler können anhand der LEDs

die einzelnen Spannungszustände erkannt werden. Blinkt die

blaue LED bspw. 3 Sec., dann ist nicht genug Strom zum Laden

der Akkus vorhanden. Weitere Anzeigen entnehmen Sie der

beigefügten Anleitung des Victron Solarreglers.

Müssen die Akkus manuell aufgeladen werden?

Ein manuelles Auﬂaden der Akkus ist in der Regel nicht nötig! Das

Solarmodul und die Akkus sind so konstruiert, dass auch lange

Schlechtwetterphasen überbrückt werden können. Der Solarregler

erkennt, ob die Akkus aufgeladen werden müssen oder nicht und

passt sich dementsprechend an.

Es ist sehr wolkig. Soll ich das Weidezaungerät ausmachen?

Nein! Sie müssen das Gerät nicht ausschalten. Es kann

durchgängig in Betrieb bleiben.

Benötigen die Solarmodule eine extra Pﬂege?

Das Solarmodul muss regelmäßig von Staub und Dreck befreit

werden. Dazu nur klares Wasser und ein weiches Tuch benutzen.

Wie soll ich die Solaranlage ausrichten?

Die Solarstation sollte nicht im Schatten oder unter einem Baum

stehen. Richten Sie das Solarmodul zur Sonne aus.

Solarregler und Weidezaungerät funktionieren, trotzdem habe ich

keinen Strom auf dem Zaun

Dies kann mehrere Ursachen haben:

• Die Solarbox ist ausgeschaltet und muss mithilfe des

Schlüssels für die Box eingeschaltet werden.

• Die Erdung ist nicht ausreichend bzw. es ist zu trocken.

Versuchen Sie, die Erdung zu wässern und dann nochmal zu

messen. Ggf. müssen Sie noch weitere 2 m Erdungsstäbe

setzen.

Solarregler funktioniert, aber das Weidezaungerät zeigt keine

Funktion.

• Die Flachstecksicherung (30A) ist defekt und muss

ausgetauscht werden.

• Der Akku ist leer. Prüfen Sie mithilfe der VictronConnect

App, ob noch Spannung vorhanden ist. Wenn keine Spannung

mehr angezeigt wird, muss der Akku entnommen und mithilfe

eines 12V Ladegerätes aufgeladen werden. Hierzu eignen

sich herkömmliche Ladegeräte für KFZ-Batterien oder unser

Ladegerät #2062097.

7.Tipps für das Lagern/Überwintern der

Solarstation

Idealerweise bleibt die Solarstation ganzjährig am Zaun. Soll die

Solarstation eingelagert werden, ist darauf zu achten, dass es zu

keiner Tiefentladung der Akkus kommt. Bei einer Tiefenentladung

sinkt die Spannung dermaßen, dass der Akku vom Ladegerät

nicht mehr erkannt und somit nicht aufgeladen werden kann. Wir

empfehlen, die Solarstation an einem Ort mit Tageslicht zu Lagern.

So werden die Akkus durch das Solarmodul weiter unter Spannung

gehalten und geladen. Kontrollieren Sie regelmäßig die Akkus, um

ggf. nachladen zu können.

Altri manuali per i Series

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Gallagher Pannello solare

Gallagher

Gallagher G49521 Manuale utente

Manuali Pannello solare popolari di altre marche

Navitron

Navitron HFC-2 Manuale utente

AXITEC

AXITEC 60-CELL Manuale utente

thermital

thermital TSOL 20 N BLU Manuale utente

AZO Digital

AZO Digital MPPT-3000 Manuale utente

Clenergy

Clenergy PV-ezRack SolarTripod Manuale utente

Beretta

Beretta SCF-20N Manuale utente

moovo

moovo KSM001 Manuale del prodotto

solarwatt

solarwatt EasyIn 60M Series Manuale utente

Solarland

Solarland Portable Series Manuale

Ubiquiti

Ubiquiti sunMAX Manuale utente

Lippert

Lippert Furrion FSFP37MW-BL Manuale utente

Sonnenkraft

Sonnenkraft GK5-HP Manuale utente

REC

REC TwinPeak 2S Mono 72 Series Manuale utente

Sunforce

Sunforce 50039 Manuale utente

Flexsolar

Flexsolar C100 Guida

Süd Solar

Süd Solar 03005 Manuale utente

Kodak

Kodak SP21 Manuale utente

Carmanah

Carmanah Go Power! Solar Flex GP-FLEX-30 Manuale utente

Gallagher i Series Manuale utente

Manuali Pannello solare popolari di altre marche
