Printing a Mounting Template

NOTICE

These instructions for printing a mounting template must be followed precisely. Failure to do so may result in incorrect dimensions on the

template and an incorrect cutout (too large or too small) on the mounting surface of your boat.

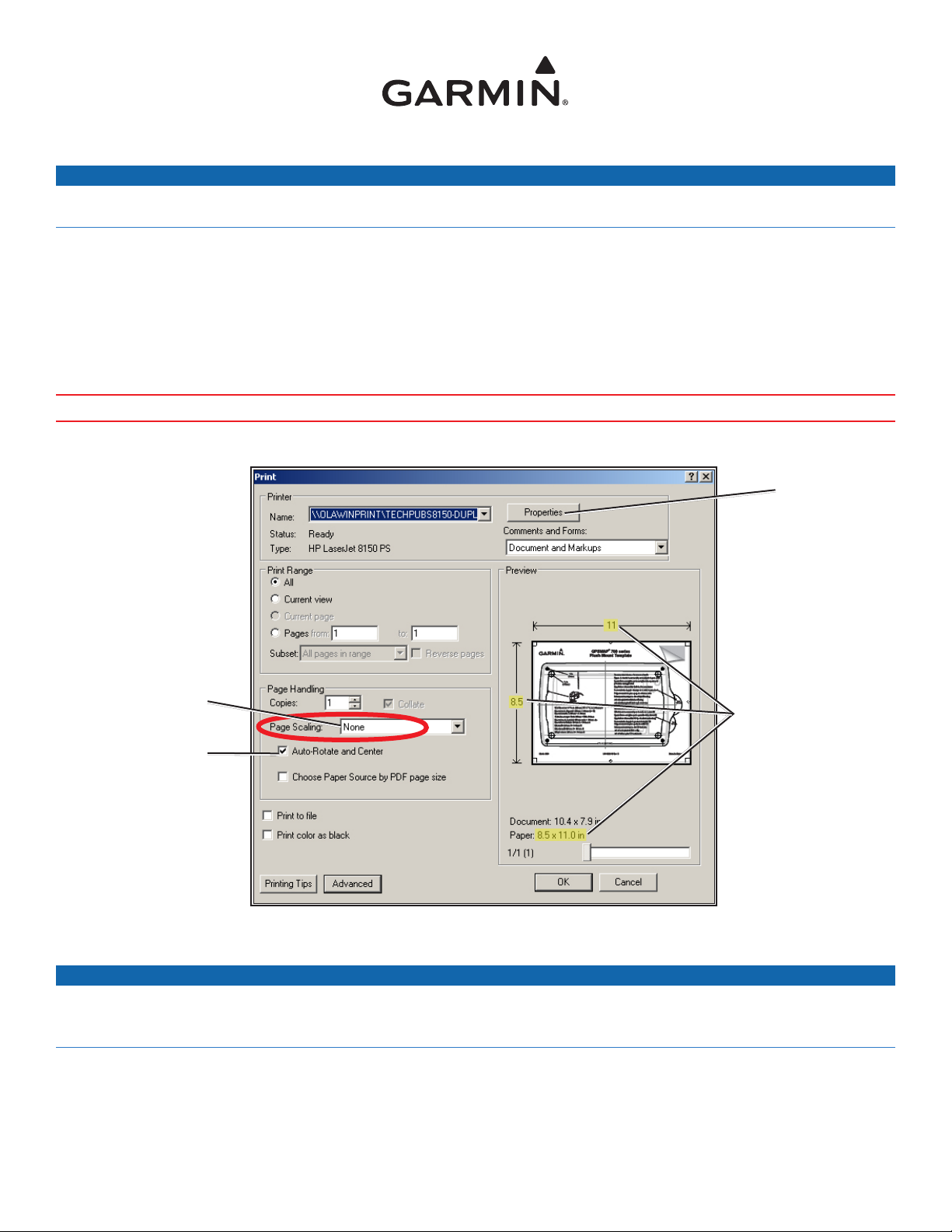

To print the attached mounting template, check the dimensions of the template and select the appropriate size of paper. Both the length and

width measurements are indicated on the template.

The paper size must be larger than the dimensions of the template. Select the paper size using the Properties button in the Adobe Acrobat print

dialog box.

Select Auto-Rotate and Center to ensure the template prints in the correct orientation.

IMPORTANT: When printing the ush mount template, set Page Scaling in the Adobe Acrobat print dialog box to None.

Page Scaling:

Select None:

Auto-Rotate and Center:

Select with a check mark

for correct orientation

Properties: Select

the paper size.

Paper size (example):

Use appropriate size paper.

NOTICE

After printing and before cutting the mounting surface, measure the printed template to ensure both the length and the width printed at the

correct size and to ensure that the dimensions of the printed template match the actual size of your mount. Garmin is not responsible for any

damages or expenses resulting from a miscut mounting surface arising from a failure to follow these instructions.

GPSMAP®700 series

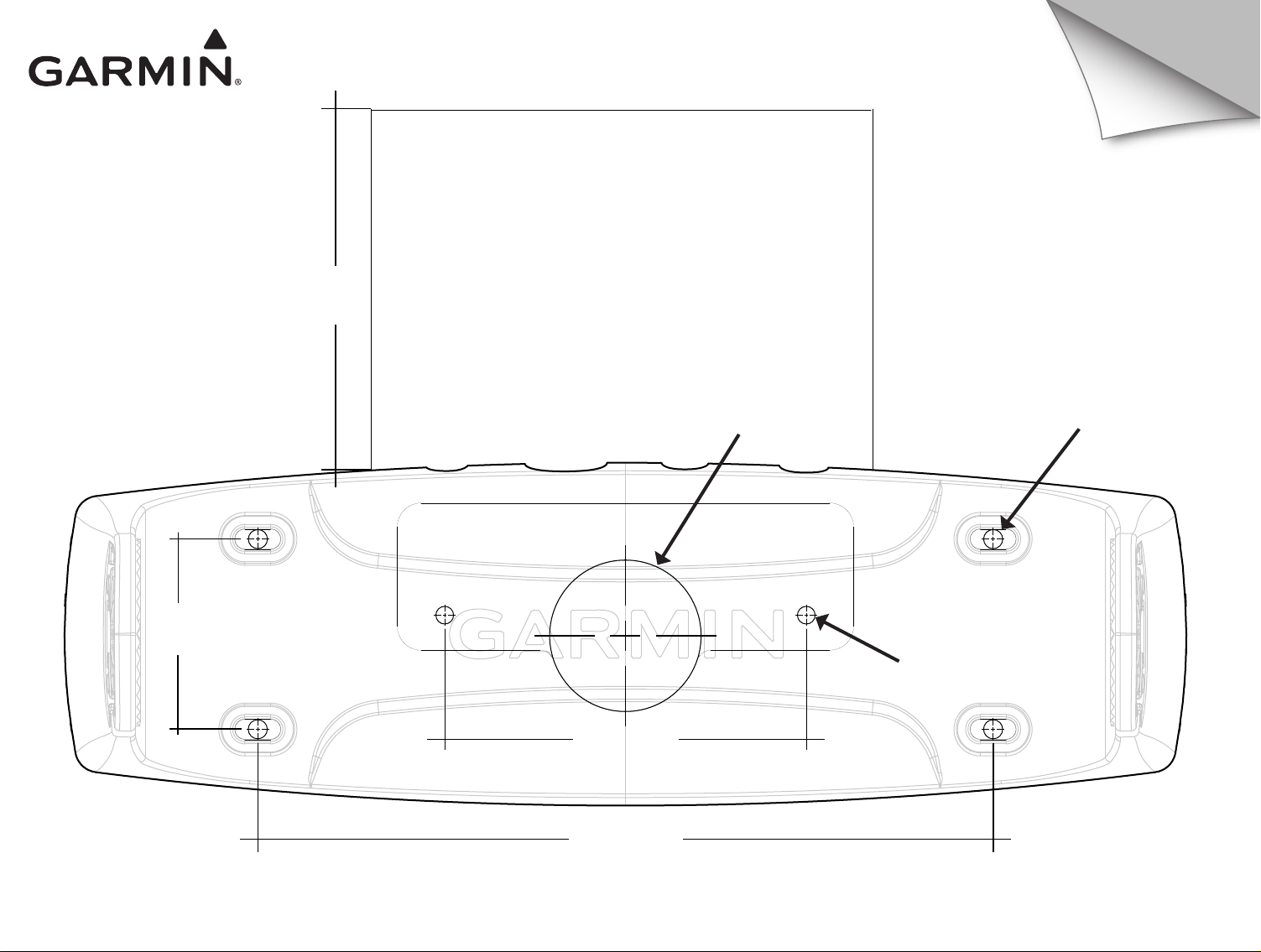

Bail Mount Template

January 2010 190-01155-04 Rev. A Printed in Taiwan

1/8in.

3 mm

11/4in.

31.75 mm

1/8in.

3 mm

3 in.

76.2 mm

65/64 in.

154.6 mm

19/16 in.

40 mm

Suggested Cable Bend Clearance

3 in.

76.2 mm

Dégagement recommandé pour la courbure des câbles

Spazio consigliato per la sistemazione dei cavi

Abstand für Kabel (Vorschlag)

Espacio sugerido para doblado de cable

Espaçamento recomendado para dobragem dos cabos

Anbefalet højde/bredde på kabelknæk

Foreslått klaring for bøy på kabel

Rekommenderat utrymme för kabelböjning
