Geberit IMPULS380 Manuale utente

170.543.00.0

1a. 1b.

2a. 2b.

注意:必须安装过滤网,并且定期清洗。

吉博力产品安装指导说明书-“Impuls380”

进水阀无补水

Geberit Product Installation-inlet valve

“Impuls380”without rell

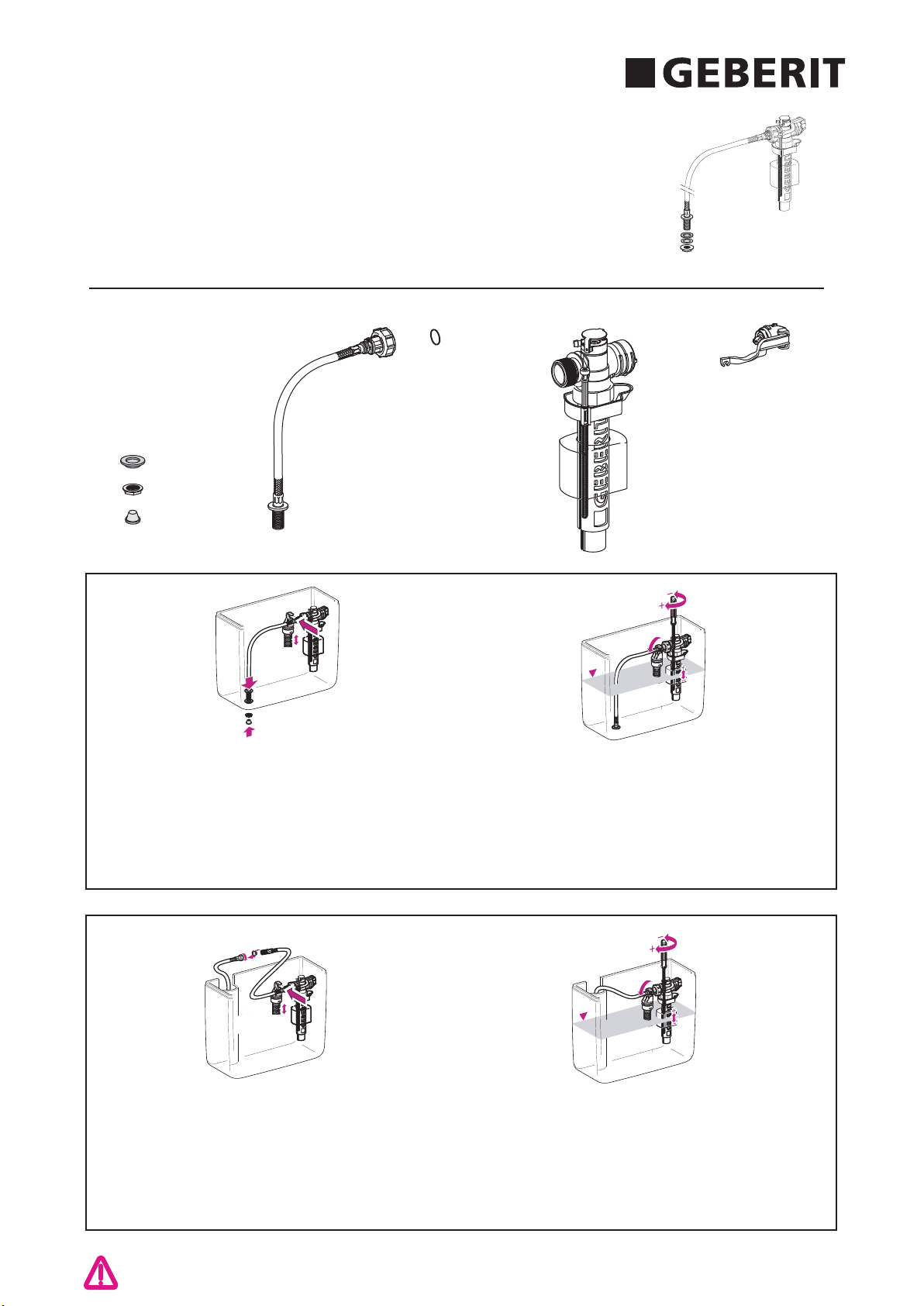

将进水阀卡入溢流管上部的固定架内；将进水

管的接头套上封水垫圈,插入进水孔,并拧紧安

装螺母，之后装入过滤网。

旋转调节杆以调整工作水位，顺时针方向水位升

高，反之降低；确保工作水位到溢流管顶部的距

离不小于2cm。

将进水阀固定在溢流管上部的固定架内,然后将

进水阀的软管接头与进水管的螺母装配好，注意

装好密封圈和过滤网。

旋转调节杆以调整工作水位，顺时针方向水位

升高，反之降低；确保工作水位到溢流管顶部

的距离不小于2cm。

Fix the filling valve into the fixation frame;

Assemble a seal on screw connector, insert

it to water inlet hole and fastenthe nut then

to be fixed with a filter.

Turning regulation pin in lockwise can adjust

working level, the water level will rise and vice

versa. Assure the minimum distance between

working level to the overflow top not less than

2cm.

Assemble the filling valve into the filling valve

fixation above the overflow pipe. Then assemble

the mental flexible pipe and connector nut.

Advert to assemble the seal and the filter.

Turning regulation pin in lockwise can adjust

working level, the water level will rise and

vice versa. Assure the minimum distance

between working level to the overflow top not

Please note that the filter must be assembled and it should be cleaned regularly.

170.543.00.0

2 3

456

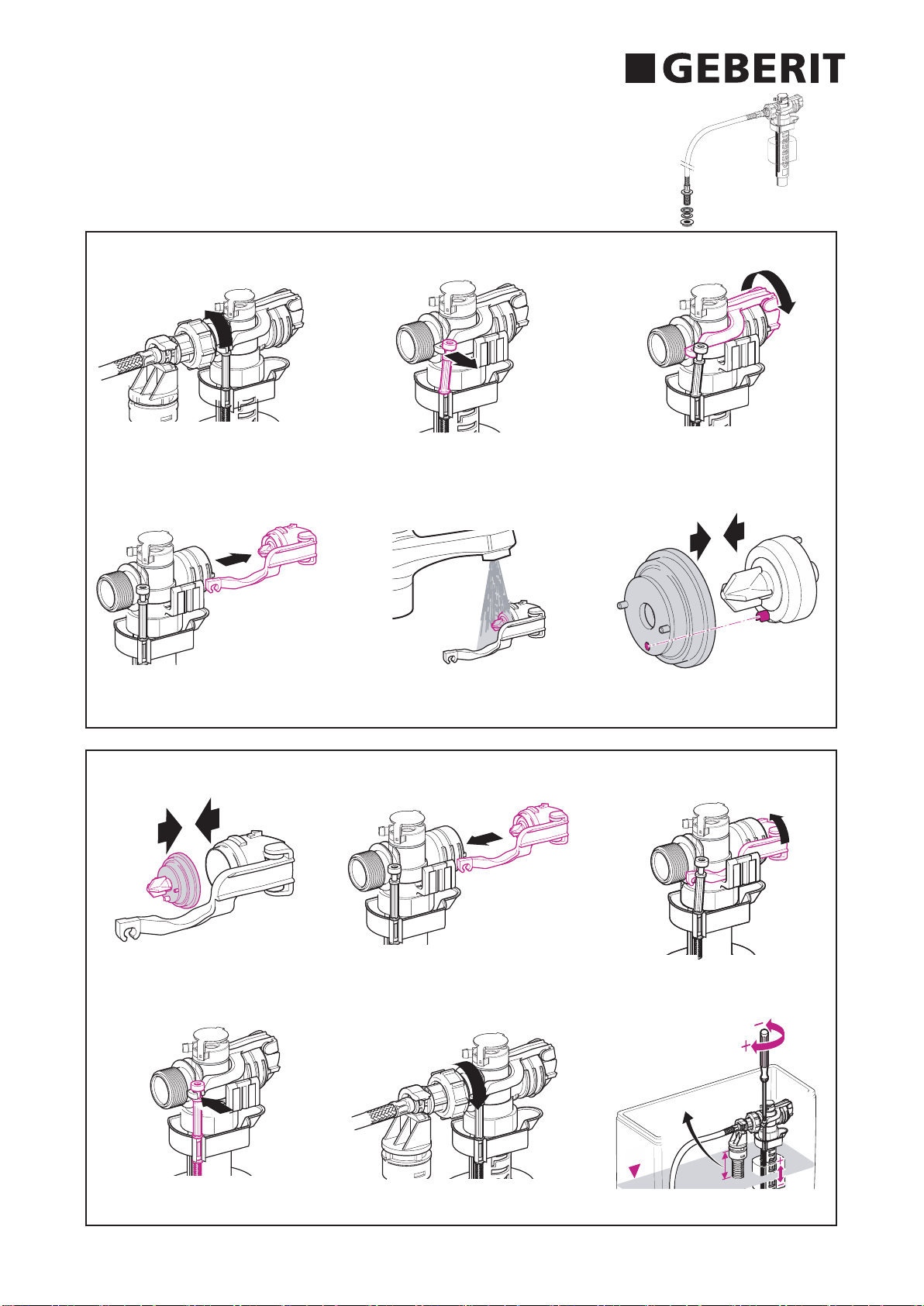

1旋开螺母，取下进水阀

loose nut and take out the valve

转动密封组件

turning the seal set

取出密封组件

take out the seal set

清洗压水腔及膜片组件

clean the closing cap and membrane

装入密封组件

insert the seal set

旋紧密封组件

fasten the seal set

将调节杆与摇臂连接

connect the regulation pin and lever

装入进水阀并旋紧螺母

insert the valve and fasten the nut

恢复原工作水位

readjust the working level

将调节杆与摇臂分开

separate the regulation pin and lever

装配压水腔及膜片组件

assemble the closing cap and membrane

装配膜片

assemble the membrane

最小距离2cm

吉博力产品安装指导说明书-“Impuls380”

进水阀无补水

Geberit Product Installation-inlet valve

“Impuls380”without rell
