Geberit HS50 Manuale utente
971.558.00.0(00)
INSTALLATION MANUAL
MONTAGEANLEITUNG
INSTRUCTIONS DE MONTAGE
ISTRUZIONI PER IL MONTAGGIO
29007209982766859 © 02-2023
971.558.00.0(00)
1
1
2
3
4

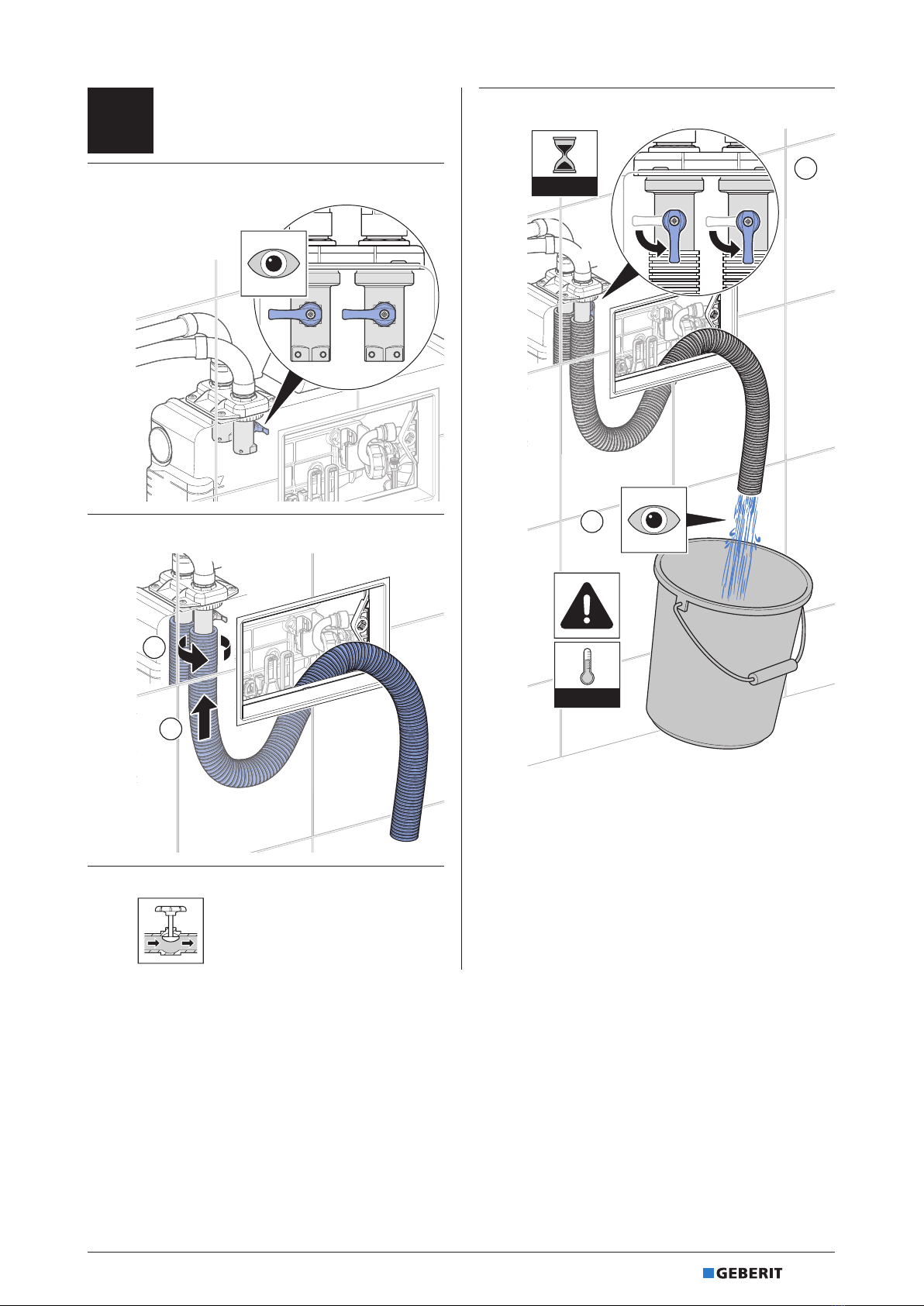

9007209982766859 © 02-2023
971.558.00.0(00) 3
2
1
2
3
4
p$

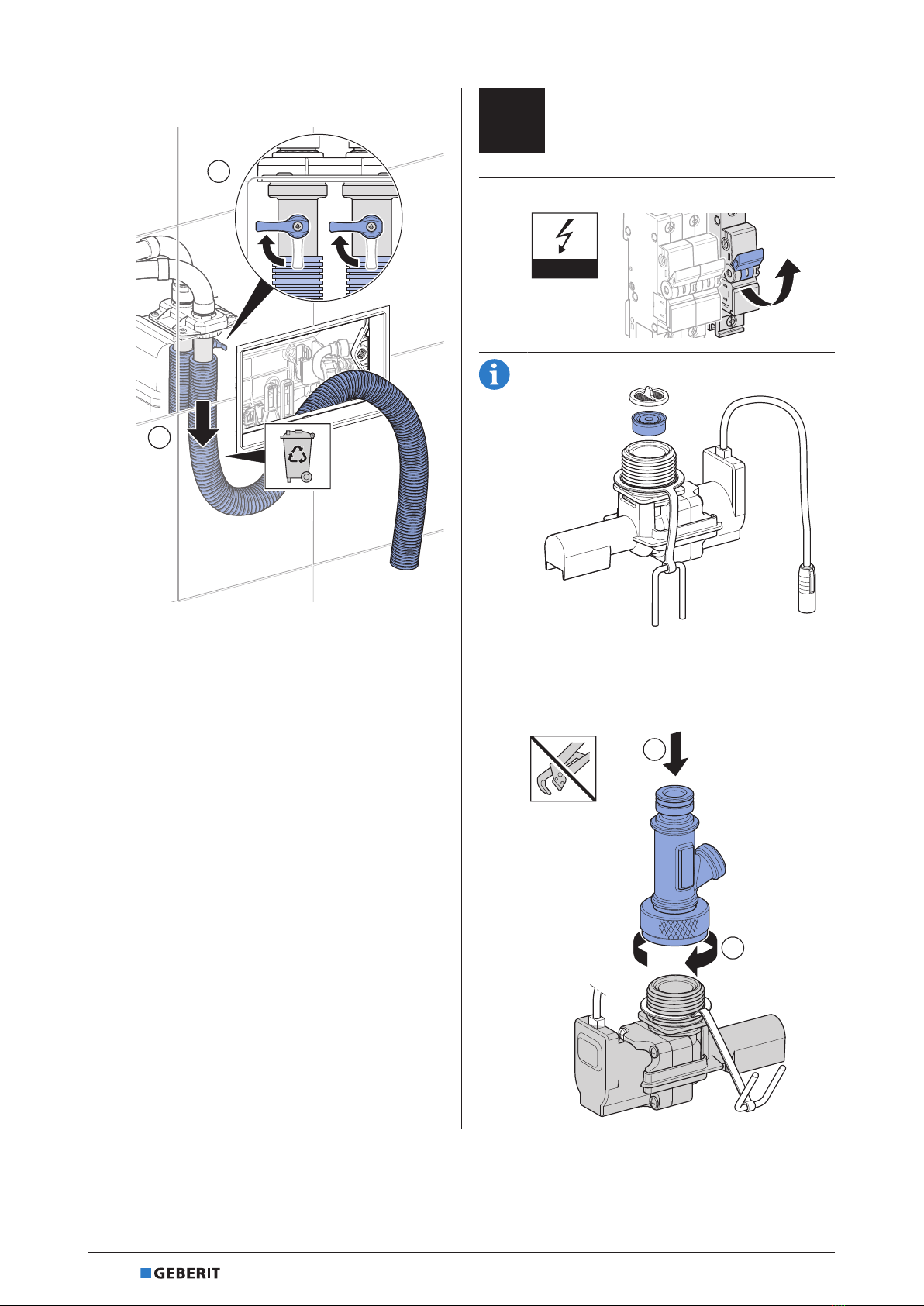

49007209982766859 © 02-2023
971.558.00.0(00)
5
3
ü
0/
OPLQ
1

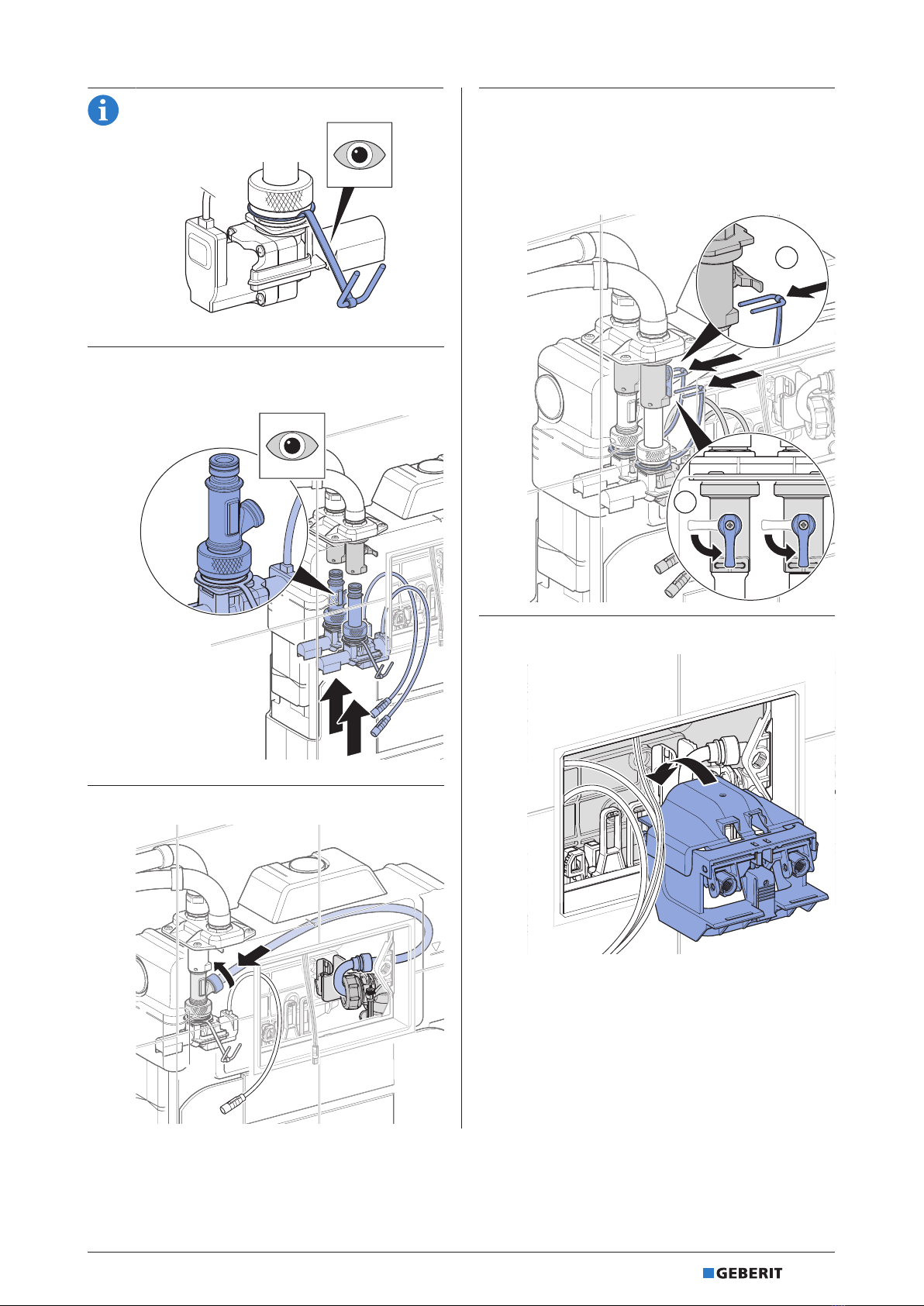

9007209982766859 © 02-2023
971.558.00.0(00) 5
2
3
4
5
69007209982766859 © 02-2023
971.558.00.0(00)
6
9
9*(%86669',2
7
9
*(%86669',29
VFKZDU]EODFNQRLUQHUR
8
9
*(%8666',29
9OLODOLOLDFOLOLDFOLOLDF
9

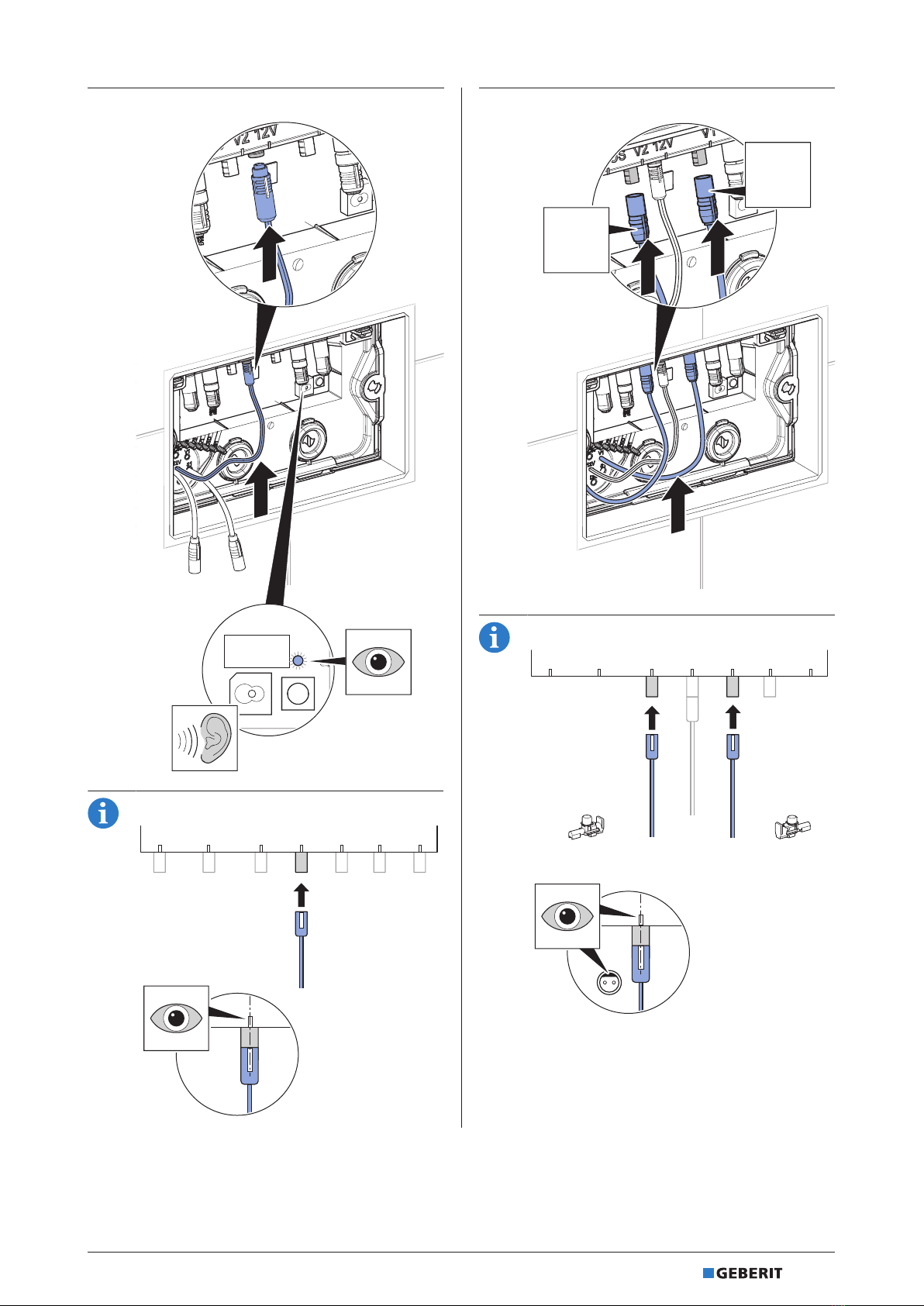

9007209982766859 © 02-2023
971.558.00.0(00) 7
10
5&45
[[9
96*(%86999',26
11
VFKZDU]EODFNQRLUQHUROLODOLOLDFOLOLDFOLOLDF99
96*(%86999',2699

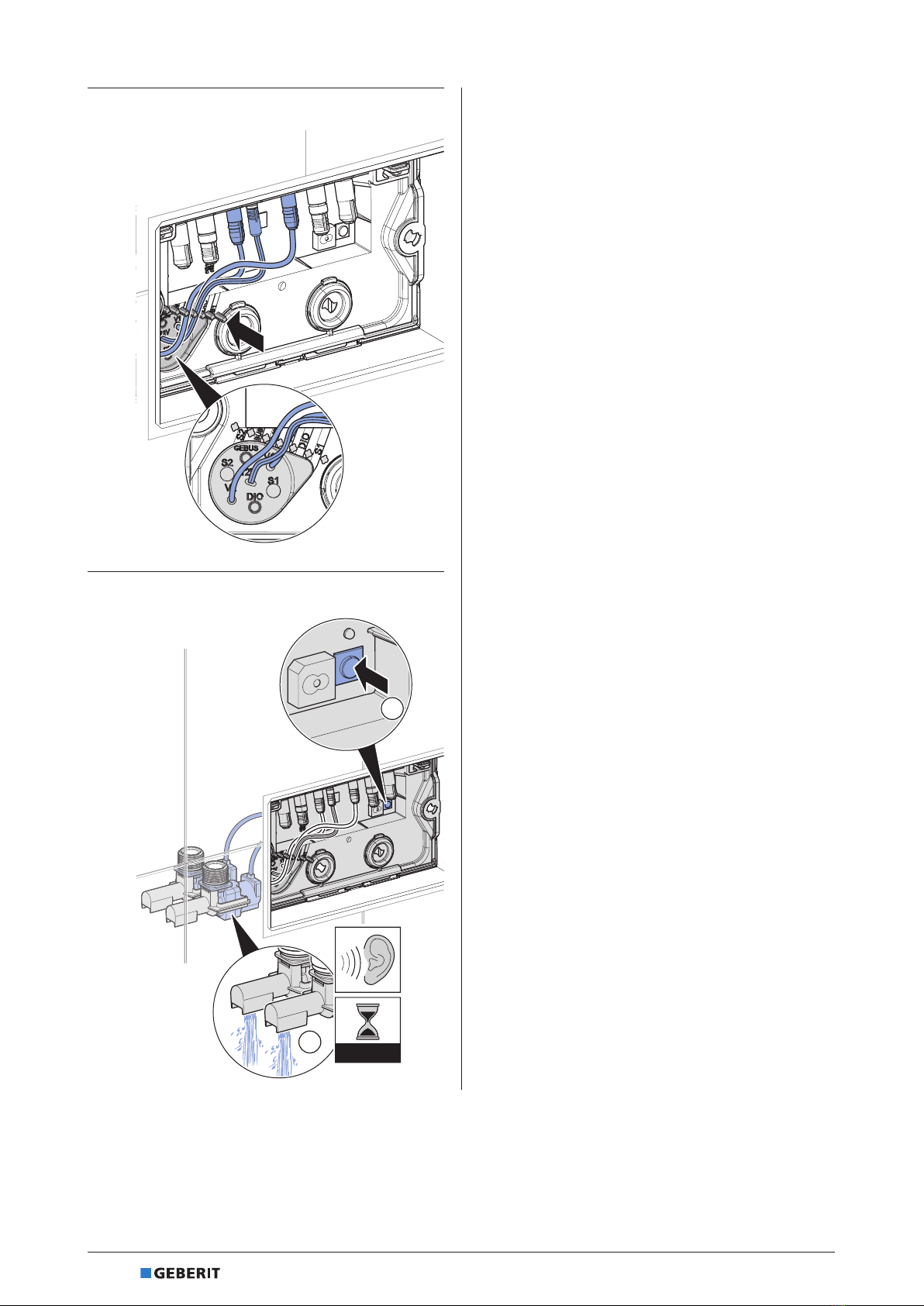

89007209982766859 © 02-2023
971.558.00.0(00)
12
13
99
DE
9007209982766859 © 02-2023
971.558.00.0(00) 9
Inbetriebnahme
Geberit Control App
Für Inbetriebnahme, Einstellungen und Störungs-
diagnose steht die Geberit Control App zur Verfü-
gung. Die App kommuniziert über eine Bluetooth®-
Schnittstelle mit dem Gerät.
Die Geberit Control App ist für Android- und iOS-
Smartphones im jeweiligen App Store kostenfrei
erhältlich.
Geberit HS50 Hygienespülung in
Betrieb nehmen
Voraussetzung
– Um den vollen Funktionsumfang der Geberit
Control App nutzen zu können, ist eine Geberit
ID erforderlich. Diese kann in der App erstellt
werden.
1QR-Code scannen und Anweisungen auf
der Landingpage befolgen.
*HEHULW$SSVKWWSVJEUWLRGVY)
2Geberit Control App auf Smartphone instal-
lieren und öffnen.
3Unter [Neue Endgeräte] die HS50 Hygiene-
spülung im Unterputzspülkasten auswählen.
4Verbindung mit Hygienespülung erstellen.
5Passwort vergeben.
6Magnetventile konfigurieren.
7[Geräteeinstellungen] anpassen.
8Spülprogramme unter [Spüleinstellungen]
erfassen.
Falls die Geberit Hygienespülung durch ein
Gebäudeautomationssystem oder eine spei-
cherprogrammierbare Steuerung (SPS)
gesteuert wird, müssen keine Spülpro-
gramme erfasst werden.
Werkseinstellungen
Ab Werk ist für jedes Magnetventil eine Intervall-
spülung eingestellt. Werden keine Spülprogramme
erfasst, arbeitet die Hygienespülung mit diesen
Werkseinstellungen.
Tabelle1: Werkseinstellungen
Parameter Beschreibung Wert
Spülintervall Zeitintervall zwischen
2Spülungen 72h
Spülmenge Wassermenge einer Spü-
lung1) 3l
1) Mit Durchflussbegrenzer 4l/min
DE
10 9007209982766859 © 02-2023
971.558.00.0(00)
Anzeige des Betriebszustands
Auf der Steuereinheit stehen die folgenden Anzei-
gen und Bedienelemente zur Verfügung:
Tabelle2: Anzeigen und Bedienelemente
Element Status Bedeutung
Status-LED
Aus • Keine Betriebsspan-
nung
Leuchtet
grün • Normalbetrieb
Blinkt grün • Magnetventil geöffnet
Leuchtet
orange
• Warnung, Diagnose
mit Geberit Control
App
• Adressierung über
GEBUS ausstehend1)
Leuchtet
rot
• Störung, Diagnose mit
Geberit Control App
• Grundeinstellungen
nicht gesetzt
Blinkt grün/
rot
• Lokalisierung der
Hygienespülung1)
Taste
<Test>
Taste <5s
drücken
• Magnetventiltest:
Magnetventile öffnen
nacheinander für 5s
nach Loslassen des
Tasters
• Bei aktivem Magnet-
ventiltest: Test abbre-
chen
• Bei aktiver Störung:
Summer unterdrücken
• Identifikation der
Hygienespülung2)
Taste >5s
drücken
• Pairing mit Geberit
Control App ausführen
Summer3)
Aus • Normalbetrieb
• Summer deaktiviert
Ein4) • Störung, Diagnose mit
Geberit Control App
Piepst jede
Sekunde
• Lokalisierung der
Hygienespülung1)
1) Nur bei Anbindung an GEBUS → siehe Systemhand-
buch Geberit Connect
2) Bei gedrückter Taste wird die Hygienespülung in der
Geberit Control App unter [Meine Endgeräte] mar-
kiert.
3) Der Summer ist ab Werk deaktiviert. Bei Bedarf in
der Geberit Control App aktivieren. Folgenschwere
Störungen, wie zum Beispiel ein Rückstau, werden
immer durch den Summer angezeigt.
4) Der Summer kann mit der Taste <Test> unterdrückt
werden.
Technische Daten
Betriebsspannung 12 V DC
Leistungsaufnahme 7,2 W
Leistungsaufnahme
Stand-by 1 W
Schutzart IP45
Fliessdruck 0,1–10 bar
Maximale Kaltwasser-
temperatur 25 °C
Spülleistung pro
Magnetventil 4 l/min
Funktechnologie Bluetooth® Low
Energy1)
Frequenzbereich 2400–2483,5MHz
Maximale Ausgangsleis-
tung 4dBm
1) Die Marke Bluetooth® und ihre Logos sind Eigentum
von Bluetooth SIG, Inc. und werden durch Geberit
unter Lizenz verwendet.
Vereinfachte EU-
Konformitätserklärung
Hiermit erklärt Geberit International AG, dass der
Funkanlagentyp HS3-SPK-22-A der Richtlinie
2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung
ist unter der folgenden Internetadresse verfügbar:
http://doc.geberit.com/971641000.pdf
