FR Contenu

EN Contents 02

Sécurité 04

EN Safety 33

Installation

EN Installation 36

Utilisation

EN Use 42

Entretien et Maintenance 30

EN Care and Maintenance 58

Garantie

EN Guarantee 59

182969_s1_s1_ 3663602437505_GOODHOME_A5_IM_Multi_V11.indb 2182969_s1_s1_ 3663602437505_GOODHOME_A5_IM_Multi_V11.indb 2 08-06-2020 15:16:1408-06-2020 15:16:14

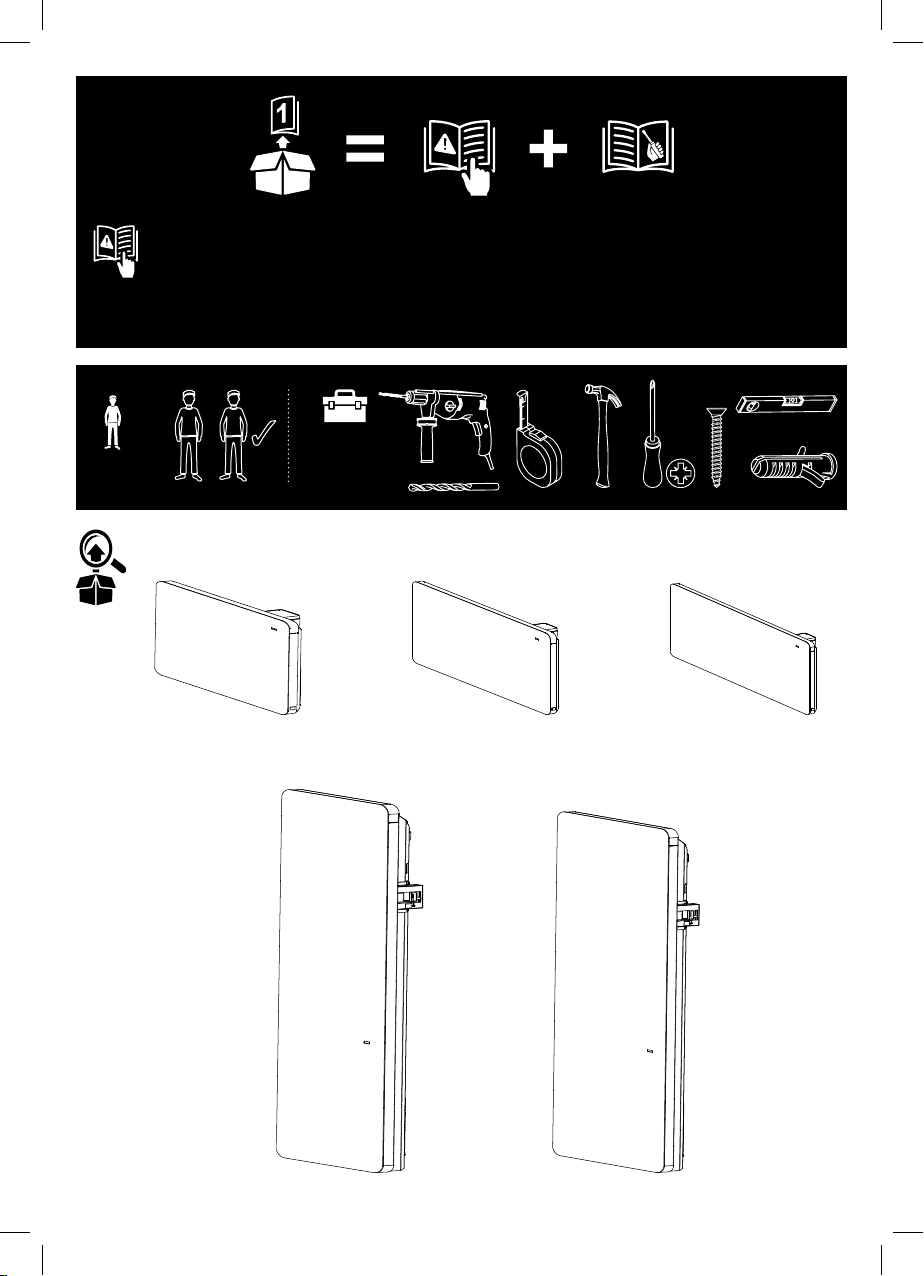

x ?

FR IMPORTANT - Veuillez lire attentivement les instructions suivantes avant d’utiliser l’appareil et les conserver pour référence.

EN IMPORTANT - Please read the following instructions carefully before using the appliance and retain for further reference.

36636024376283663602437574

366360243756736636024375503663602437543

421AA3547A00

182969_s1_s1_ 3663602437505_GOODHOME_A5_IM_Multi_V11.indb 3182969_s1_s1_ 3663602437505_GOODHOME_A5_IM_Multi_V11.indb 3 08-06-2020 15:16:1508-06-2020 15:16:15

FR Avant de commencer

• Cet appareil a été étudié,

conçu et réalisé avec soin

pour vous donner entière

satisfaction.

• Il est important de bien lire

cette notice en entier avant

l’installation et la mise en

route de votre appareil.

• Il est recommandé de

conserver cette notice,

même après installation de

votre appareil.

ATTENTION - Certaines

parties de ce produit

peuvent devenir très

chaudes et provoquer des

brûlures. Il faut prêter une

attention particulière en

présence d’enfants et de

personnes vulnérables.

Attention surface très

chaude.

• Cet appareil peut être

utilisé par des enfants

âgés d’au moins 8 ans

et par des personnes

ayant des capacités

physiques, sensorielles

ou mentales réduites ou

dénuées d’expérience ou

de connaissance,s’ils (si

elles) sont correctement

surveillé(e)s ou si des

instructions relatives à

l’utilisation de l’appareil

en toute sécurité leur

ont été données et si les

risques encourus ont été

appréhendés. Les enfants

ne doivent pas jouer avec

l’appareil. Le nettoyage et

l’entretien par l’usager ne

doivent pas être effectués

par des enfants sans

surveillance.

• Il convient de maintenir

à distance les enfants de

moins de 3 ans, à moins

qu’ils ne soient sous une

surveillance continue.

• Les enfants âgés entre

3 ans et 8 ans doivent

uniquement mettre

l’appareil en marche ou à

l’arrêt, à condition que ce

dernier ait été placé ou

installé dans une position

normale prévue et que ces

enfants disposent d’une

surveillance ou aient reçu

des instructions quant à

l’utilisation de l’appareil

Sécurité 04

182969_s1_s1_ 3663602437505_GOODHOME_A5_IM_Multi_V11.indb 4182969_s1_s1_ 3663602437505_GOODHOME_A5_IM_Multi_V11.indb 4 08-06-2020 15:16:1508-06-2020 15:16:15

Sécurité 05

en toute sécurité et en

comprennent bien les

dangers potentiels.

• Les enfants âgés entre

3 ans et 8 ans ne doivent

ni brancher, ni régler ni

nettoyer l’appareil, et ni

réaliser l’entretien de

l’utilisateur.

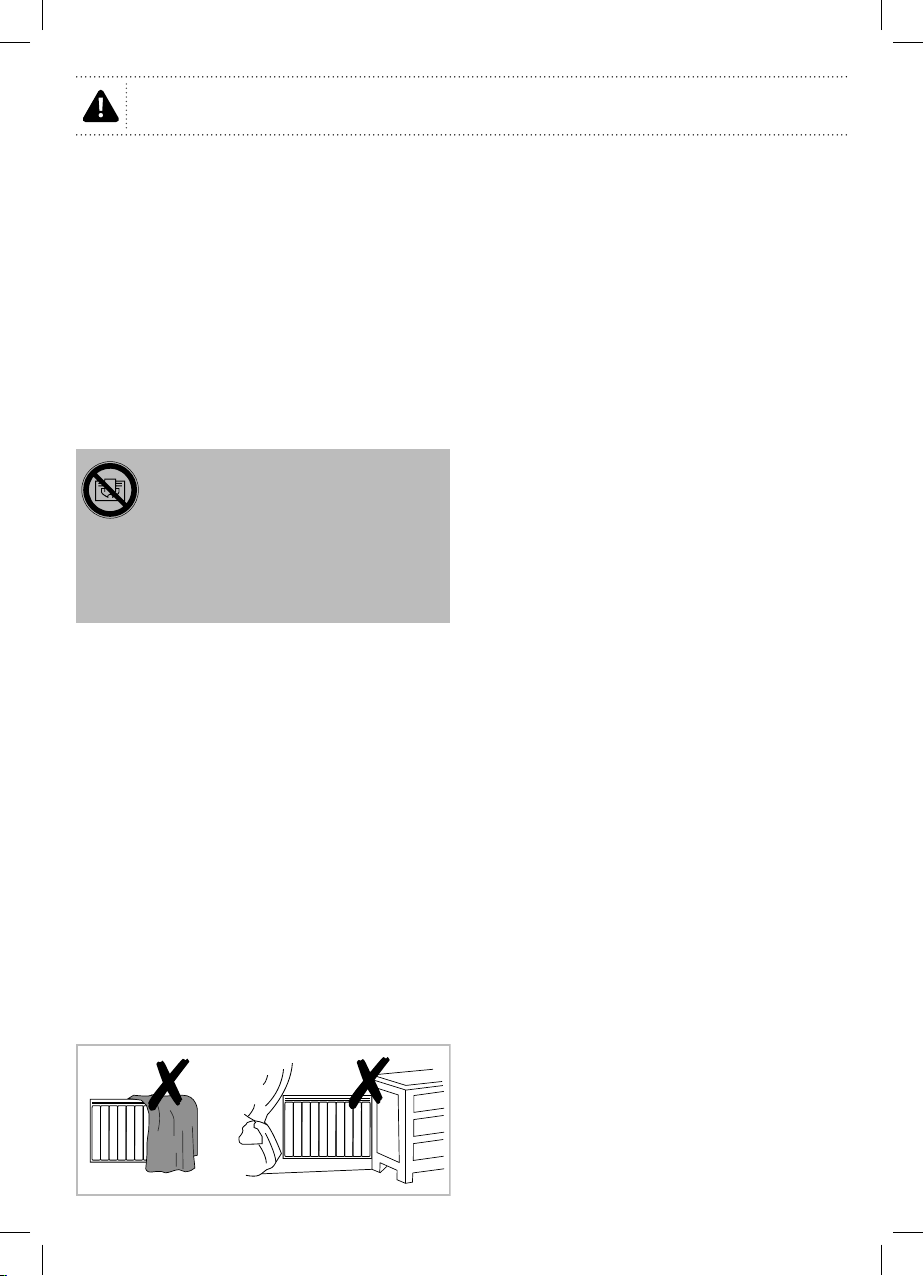

MISE EN GARDE :

Pour éviter une

surchauffe, ne pas

couvrir l’appareil de

chauffage.

• Si l’appareil est recouvert,

il y a risque de surchauffe.

Le logo ci-dessus rappelle

ce risque.

• Il est donc formellement

interdit de couvrir ou

d’obstruer les entrées

ou les sorties d’air au

risque d’incidents ou de

dégradations de l’appareil.

• Veillez à ne rien introduire

dans l’appareil.

• Le raccordement

électrique de cet appareil

doit impérativement être

effectué hors tension par

une personne qualiﬁée.

• Toutes les interventions sur

les appareils doivent être

effectuées hors tension et

par un personnel qualiﬁé et

agréé.

• S’assurer que la ligne

d’alimentation est

munie d’un dispositif de

sectionnement permettant

d’isoler l’appareil, et le Fil

Pilote s’il est présent, du

réseau électrique, selon la

règlementation en vigueur.

• L’installation doit comporter

un dispositif de coupure

omnipolaire ayant une

distance d’ouverture des

contacts d’au moins 3 mm.

• L’appareil ne doit pas être

installé sous une prise de

courant.

• L’alimentation électrique

doit être protégée par

un dispositif différentiel

résiduel de courant assigné

au plus égal à 30mA,

notamment dans le cas

182969_s1_s1_ 3663602437505_GOODHOME_A5_IM_Multi_V11.indb 5182969_s1_s1_ 3663602437505_GOODHOME_A5_IM_Multi_V11.indb 5 08-06-2020 15:16:1508-06-2020 15:16:15

Sécurité 06

d’une installation dans

un local contenant une

baignoire ou une douche.

• Si le câble d’alimentation

est endommagé, il doit être

remplacé par le fabricant,

son service après-vente

ou une personne de

qualiﬁcation similaire aﬁn

d’éviter un danger.

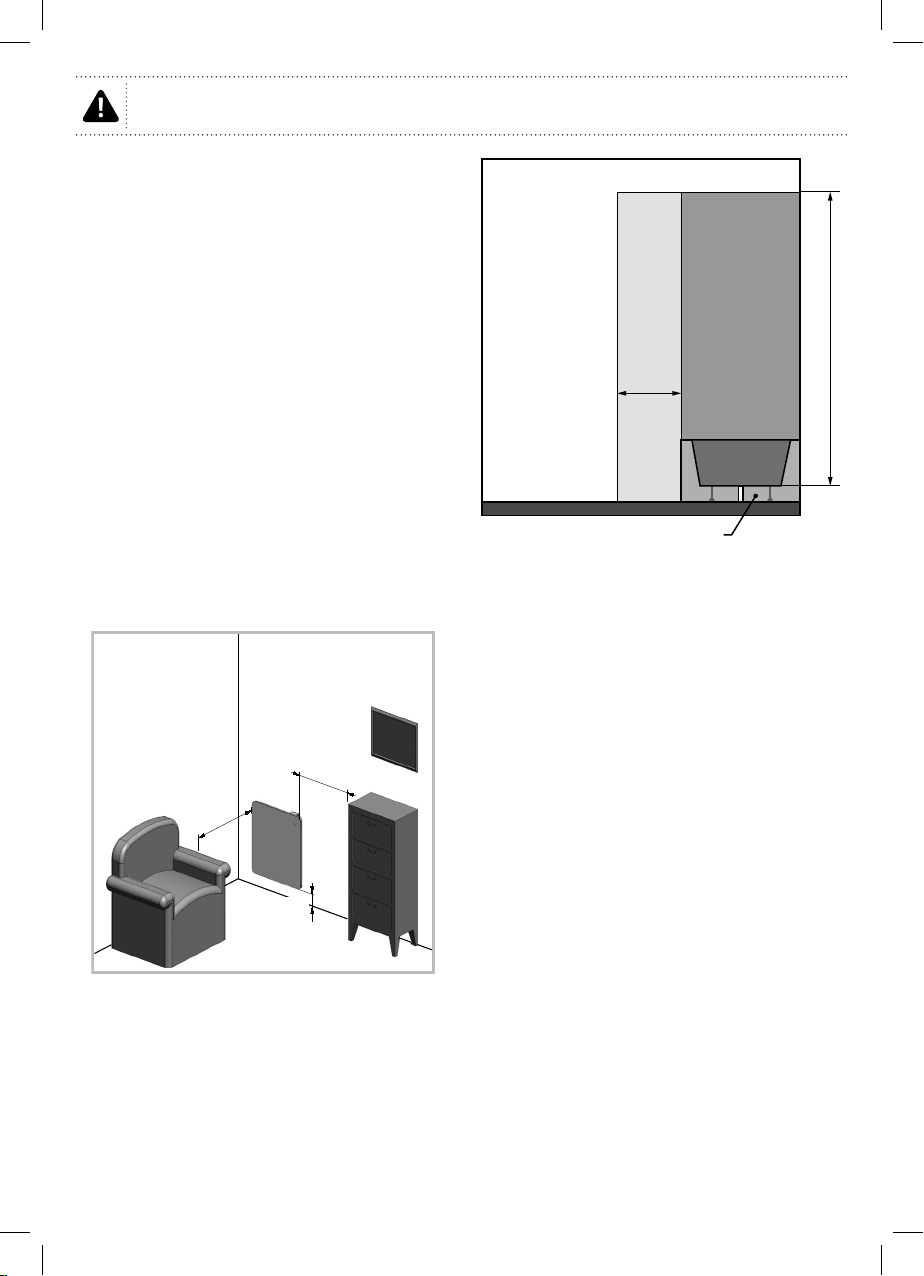

• Respecter les distances

minimum d’installation au

sol, aux parois, aux meubles,

etc... (Fig. A).

Fig.A

Aucun obstacle

au-dessus de l’appareil

0,15m

0,5m

• L’appareil peut être installé

dans le volume 2 ou hors

volume des salles d’eau

(Fig. B).

0,60 m

Volume 2 Volume 1

Hors volume

Volume caché

Sol fini

2,25 m

Volume 0

Fig.B

• Éviter d’installer l’appareil

dans un courant d’air

susceptible de perturber sa

régulation.

• Cet appareil de chauffage

électrique direct est

destiné à assurer le

chauffage d’ambiance des

locaux de type habitat ou

assimilables, individuels

ou collectifs, neufs ou

existants.

182969_s1_s1_ 3663602437505_GOODHOME_A5_IM_Multi_V11.indb 6182969_s1_s1_ 3663602437505_GOODHOME_A5_IM_Multi_V11.indb 6 08-06-2020 15:16:1508-06-2020 15:16:15

Conforme à toutes les exigences des directives européennes.

Les produits éléctriques usagés ne doivent pas être jetés avec les ordures ménagères.

Veuillez utiliser les aménagements spéciﬁques prévus pour les traiter. Renseignez-vous

auprès des autorités locales ou du revendeur pour obtenir la marche à suivre en matière de

recyclage.

Produit de classe II - Double isolation - Le branchement au cable de terre n’est pas

nécessaire.

Attention surface chaude

IP24 Protégé contre les projections d’eau dans toutes les directions.

ww/yy Date code de fabrication ; semaine de fabrication (ww) et année de fabrication (20yy).

Sécurité 07

182969_s1_s1_ 3663602437505_GOODHOME_A5_IM_Multi_V11.indb 7182969_s1_s1_ 3663602437505_GOODHOME_A5_IM_Multi_V11.indb 7 08-06-2020 15:16:1508-06-2020 15:16:15

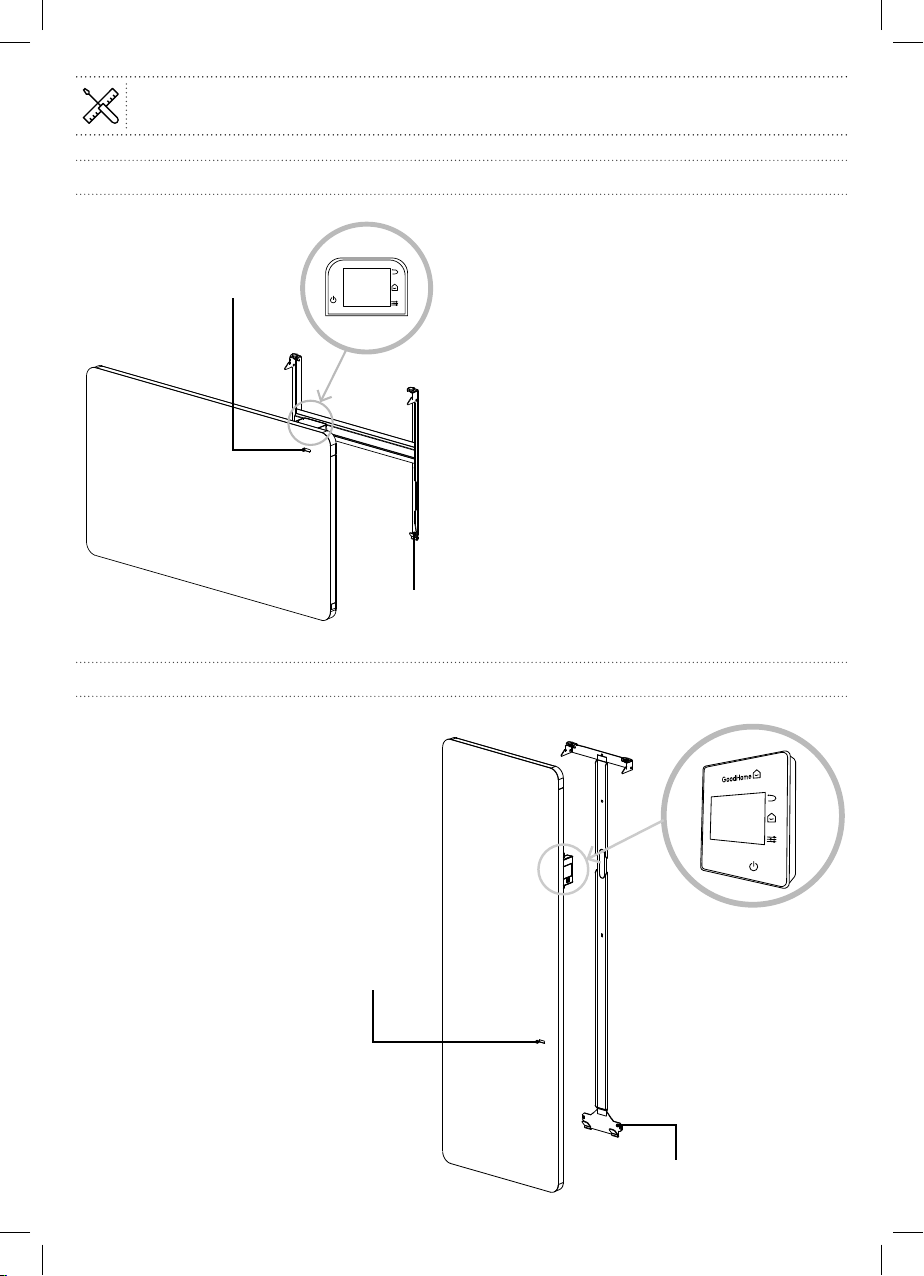

Installation

Modèle horizontal

Dosseret

Détecteur

de présence

Modèle vertical

Dosseret

Détecteur

de présence

182969_s1_s1_ 3663602437505_GOODHOME_A5_IM_Multi_V11.indb 8182969_s1_s1_ 3663602437505_GOODHOME_A5_IM_Multi_V11.indb 8 08-06-2020 15:16:1508-06-2020 15:16:15

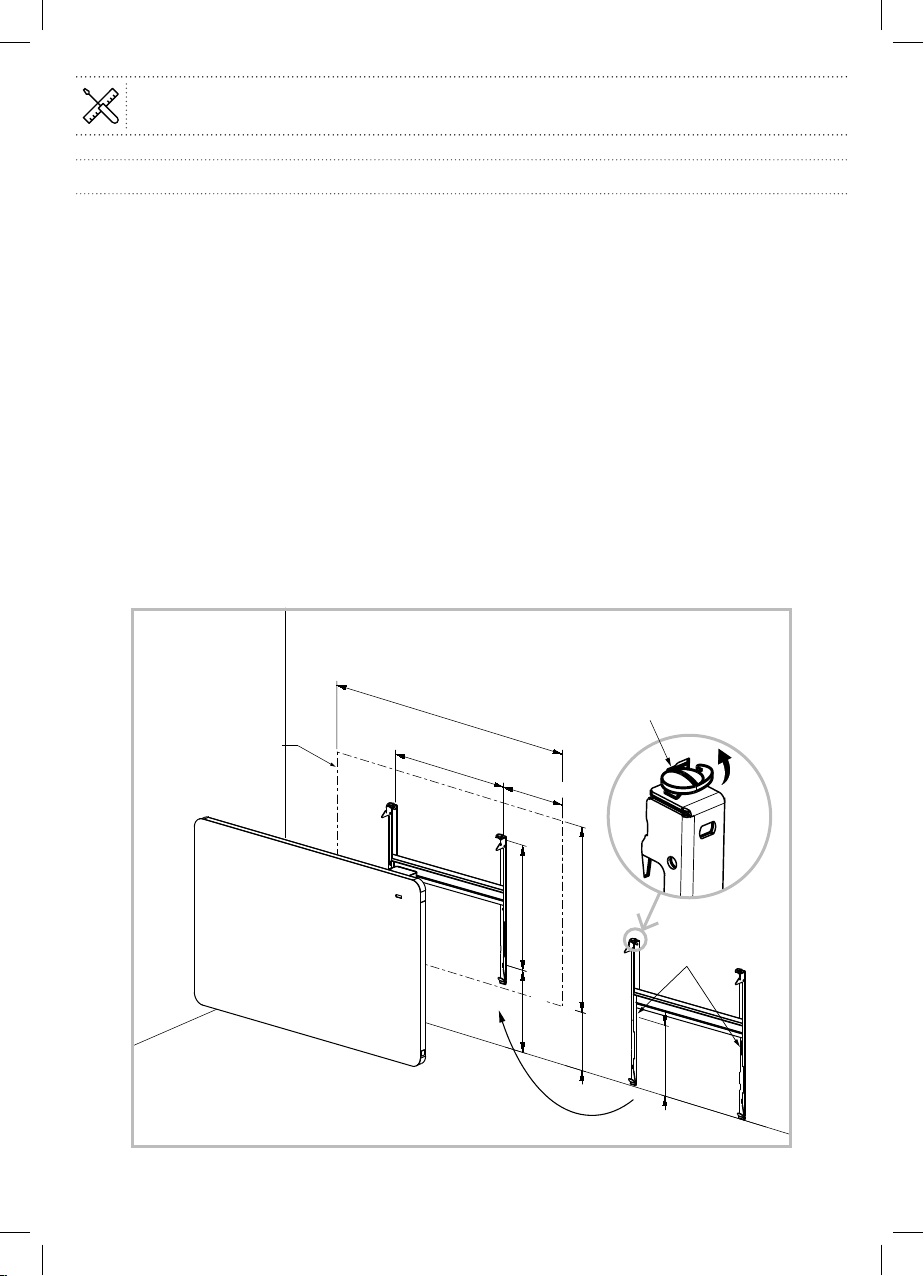

Modèle Horizontal

1. Déverrouiller le dosseret en agissant à l’aide d’un tournevis

sur les verrous de sécurité dans le sens des aiguilles d’une

montre puis ôter le dosseret de l’appareil (Fig. C).

2. Vériﬁer l’horizontalité du dosseret avec un niveau et le ﬁxer

sur la paroi à l’aide de 4 vis minimum (diam. 6 mm maxi.)

en s’assurant de l’orienter dans le bon sens et à la bonne

hauteur. (Fig. C).

3. Positionner l’appareil sur les pattes inférieures du dosseret

et le redresser jusqu’à son emboîtement dans le dosseret

(Fig. C).

4. Reverrouiller le dosseret en agissant à l’aide d’un tournevis

sur les verrous dans le sens inverse des aiguilles d’une

montre (Fig. C).

Fig.C

Verrou de Dosseret

Rep. A

396mm

590mm (Ht appareil)

225mm

150mm

Encombrement

de l’appareil

= Lg Appareil =

Entraxe

Cote A

Sol

Installation
