Graco PRO 309291 Manuale utente

Manual Electrostatic Air Spray Gun

手動靜電空氣噴槍

手動静電エアスプレーガン

수동 정전 에어 스프레이 건

100 psi (0.7 MPa, 7 bar) Maximum Air Inlet Pressure

100 psi (0.7 MPa, 7 bar)

最大空氣入口壓力

100 psi (0.7 MPa, 7 bar)

最大エアインレット圧

100 psi(0.7 MPa, 7 bar) 최대 에어 공급 압력

100 psi (0.7 MPa, 7 bar) Maximum Working Fluid Pressure

100 psi (0.7 MPa, 7 bar)

最大工作流體壓力

100 psi (0.7 MPa, 7 bar)

最大動作圧

100 psi (0.7 MPa, 7 bar)

최대 작동 유체 압력

US Patent 6758424

For use with Class I Group D or Class II 2 G

spray materials.

適用於 I 類 D 組或 II 類 2 G 噴塗材料。

I クラス D グループまたは II グループ 2 G 用

スプレー物質。

클래스 I 그룹 D 또는 클래스 II 2 G

스프레이 재료를 사용

IMPORTANT WARNINGS AND

INFORMATION.

Read and keep for reference.

重要的警告和資訊。

請閱讀並保存作參考。

重要な警告および情報。

よく読んで、参照用として備え置くように

して下さい。

주요 경고 및 정보

숙지한 후 언제든 참조할 수 있게 보관하

십시오 .

OPERATION/ 操作 /

操作 /작동법

PRO™Xs2, PRO™Xs3,

PRO™Xs4

ti1248a

#53

3Z9294

Rev. E

PRO™ Xs2, PRO™ Xs3, PRO™ Xs4

2List of Models/

型號清單

型番一覧表

모델 목록

List of Models/型號清單/型番一覧表/모델 목록

Part No.

部件號

部品番号

제품 번호

Model

型號

型番

모델

Smart Display

智慧顯示

スマートディ

スプレイ

스마트 디스

플레이

Type of Coatings

塗層類型

コーティングの種類

도료 저항 타입 Repair Manual

維修手冊

修理マニュアル

정비 매뉴얼

Standard

標準

표준

High Conductivity

高導電率

高導電性

고 전도성

244399 PRO Xs2 XX

309291

244400 PRO Xs3 X309292

244579 PRO Xs3 XX 309292

244575 PRO Xs3 X309292

244576 PRO Xs3 XX

309292

244401 PRO Xs4 X309292

244580 PRO Xs4 XX 309292

PRO™ Xs2, PRO™ Xs3, PRO™ Xs4

Contents/

型號清單

内容

모델 목록

Contents/ 型號清單 /内容 /모델 목록

Warnings/ 警告 /警告 /경고 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Overview/ 總覽 /概要 /개요 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Grounding/ 接地 /接地 /접지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Setup/ 準備工作 /操作手順 /설정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Flush/ 清洗 /洗浄 /세정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Pressure Relief/ 壓力釋放 /圧力抜き /압력 해제. . . . . . . . . . . . . . . . . . . . . . . . . . 25

Shutdown/ 停止工作 /シャットダウン /작동 정지. . . . . . . . . . . . . . . . . . . . . . . . . 27

Maintenance/ 維護 /保守 /유지보수 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Troubleshooting/ 故障排除 /トラブルシューティング /문제 해결. . . . . . . . . . . . . 32

Technical Data/ 技術數據 /技術データ /기술 데이터. . . . . . . . . . . . . . . . . . . . . . . 38

Symbols/ 標志 /内容 /기호

The warning triangle and other symbols (such as fire,

explosion, or electric shock) alert you to a hazard.

Read and follow all instructions. Also see Warnings,

pages 4-7, for further information.

三角警告標志和其他標志（如火災、爆炸或電擊）告

誡有危險存在。

請閱讀並遵循所有的說明。進一步的資料請參閱第

4-7 頁的警告。

三角形および ( 火災、爆発または感電のような ) 他

の記号は危険であることを警告します。

以下の全ての説明を読んで、それに従って下さい。

詳細については警告 , ページ 4-7 を参照して下さ

い。

삼각형 모양의 경고 기호 등은 화재 , 폭발 또는 감

전의 위험이 있음을 나타냅니다 .

모든 지침을 읽고 따르십시오 . 자세한 내용은 4-7

페이지의 경고 를 참조하십시오 .

PRO™ Xs2, PRO™ Xs3, PRO™ Xs4

WARNING 警告

Fire, Explosion, and Electric Shock

Hazard

Improper grounding, poor air ventilation, open

flames, or sparks can cause a hazardous condi-

tion and result in a fire, explosion, or electric

shock.

•Electrostatic equipment must be used only

by trained, qualified personnel who under-

stand the requirements in this manual.

•Ground all equipment, personnel, and

conductive objects in the spray area. See

Grounding, page 13.

•Provide fresh air ventilation to avoid buildup

of flammable or toxic vapors when spraying,

flushing, or cleaning the gun. Interlock the

gun air supply to prevent operation unless

ventilating fans are on.

•Do not flush with the gun electrostatics on.

Do not turn on the gun electrostatics until all

solvent is removed from the system.

•If there is any static sparking while using the

equipment, stop spraying immediately.

Identify and correct the problem.

•Eliminate all ignition sources such as pilot

lights, cigarettes, and static arcs from plastic

drop cloths. Do not plug in or unplug power

cords or turn lights on or off in spray area.

•Check gun resistance daily (see repair

manual).

•Use cleaning solvents with the highest

possible flash point, preferably above

ambient temperature.

•Use only non-sparking tools.

火災、爆炸和電擊危險

I接地不當、空氣流通不暢、明火、以及電火花都

會導致危險的情形，引起火災、爆炸或電擊。

•只有經過培訓而且理解本手冊所列要求的合

格人員才能使用靜電設備。

•將噴塗區內的所有設備、人員和導電物體接

地。參見第 13 頁的接地。

•在噴塗、沖洗或清洗噴槍時應確保有新鮮空

氣流通，以避免易燃或有毒蒸氣聚積。除非

接通排風扇，否則應鎖住噴槍供氣以防止其

運行。

•不要在噴槍靜電接通時進行沖洗。除非從系

統中清除了所有的溶劑，否則不要接通噴槍

靜電。

•如果在設備的使用過程中出現任何靜電火花

立刻停止噴塗。找出並糾正該問題。

•清除所有火源如引火火焰、煙頭及來自塑膠

遮蔽布的靜電火花。不要在噴塗區域插拔電

源插頭及開關電燈。

•要每天檢查噴槍電阻參見維修手冊。

•使用閃點盡可能最高的清洗溶劑，最好是在

環境溫度以上。

•只能使用不打火工具。

PRO™ Xs2, PRO™ Xs3, PRO™ Xs4

警告 경고

火災、爆発および感電の危険

不完全な接地 ( アース )、不十分な換気、火種

またはスパークの火花は、危険な状態を引き起

こし、火災、爆発および感電の原因となります。

•静電装置は、訓練を受けた資格のある、本

マニュアル中の要求事項を理解している要

員のみが使用するようにして下さい。

•スプレー現場では、全ての装置、要員およ

び導電性物質を接地して下さい。13 ページ

の接地を参照して下さい。

•可燃性または毒性のある水蒸気の充満を防

ぐため、十分な換気を行って下さい。換気

扇が回っていない状態での運転を防止する

ためガンエア供給をインターロックします。

•電源の入った状態で静電ガンを洗浄したり、

全ての溶剤がシステムから除去される前に

静電ガンの電源を入れないで下さい。

•装置を使用中に静電スパークが発生した場

合には、直ちに噴霧作業を中止して、原因

を調べ、対処して下さい。

•パイロットランプ、タバコ等のあらゆる発

火源およびプラスチック製たれよけ布から

発生する静電気を除去して下さい。スプ

レー現場で電源コードを抜き差ししたり、

照明を点、消灯しないで下さい。

•毎日ガンの抵抗を点検して下さい ( 修理マ

ニュアルを参照 )。

•最も高い引火点の洗浄用溶剤を使って下さ

い。周辺環境温度より高い方が良いです。

•非放電工具のみを使用するようにして下さ

い。

화재 , 폭발 및 감전 위험

접지나 환기가 제대로 되어 있지 않거나 화기

나 불꽃에 노출되면 화재 , 폭발 또는 감전과

같은 사고가 발생할 수 있습니다 .

•본 장비는 이 매뉴얼의 규정을 잘 이해하고

있는 자격을 갖춘 직원만 사용해야 합니다 .

•스프레이 영역에 있는 모든 장비 , 사람 및

전도성 물체는 반드시 접지하십시오 (13 페

이지의 접지 참조 ).

•스프레이하거나 세척 또는 청소할 때, 화재

위험이 있거나 독소가 있는 증기가 쌓이지

않도록 환기가 잘 되게 하십시오 . 건의 에

어 공급장치를 잠가 팬이 환기되지 않는 상

태에서는 작업하지 못하도록 하십시오 .

•건이 켜져 있는 상태에서는 세정하지 마십

시오 . 시스템에서 모든 솔벤트가 제거될

때까지는 건을 켜지 마십시오 .

•장비 사용 과정에서 정전기가 발생하면 스

프레이 작업을 즉시 정지한 후 , 문제를 확

인 및 해결하십시오 .

•불씨 , 담배 , 정전기 아크 등과 같이 발화

가능성이 있는 물질을 모두 치우십시오 .

스프레이 영역에서는 전원 코드를 꽂거나

뽑으면 안되며 조명을 켜거나 꺼서도 안됩

니다 .

•매일 건의 저항을 점검하십시오 ( 정비 매뉴

얼 참조 ).

•인화점이 최대로 높은 청소용 솔벤트를 사

용하십시오. 인화점이 주변 온도보다 높은

솔벤트 사용을 권합니다 .

•불꽃이 일어나지 않는 공구만 사용하십

시오 .

PRO™ Xs2, PRO™ Xs3, PRO™ Xs4

WARNING 警告

Equipment Misuse Hazard

Equipment misuse can cause the equipment to

rupture, malfunction, or start unexpectedly and

result in a serious injury.

•Read all manuals, tags, and labels before

operating the equipment.

•Use equipment only for its intended purpose.

•Do not alter or modify equipment.

•Do not exceed the maximum working pres-

sure of the lowest rated system component.

Maximum working air and fluid pressure of

this equipment is 100 psi (0.7 MPa, 7.0 bar).

•Wear hearing protection.

設備誤用危險

誤用設備會導致設備破裂、工作不正常、或意外

啟動，導致嚴重損傷。

•在操作設備之前，要閱讀所有的手冊、標簽

及標志。

•只能將設備用於其預定的用途。

•不要對設備進行改動或修改。

•不要超過額定值最低的系統部件的最大工作

壓力。該設備的最大工作空氣和流體壓力為

100 psi (0.7 MPa, 7.0 bar)。

•請戴好聽力保護裝置。

Toxic Fluid Hazard

Hazardous fluids or toxic fumes can cause a seri-

ous injury or death if splashed in the eyes or on

the skin, swallowed, or inhaled.

•Know specific hazards of the fluid you are

using. Read fluid manufacturer’s warnings.

•Wear appropriate protective clothing, gloves,

eyewear, and respirator.

中毒危險

如果吞食有毒的溶液、吸入有毒的煙霧或讓它們

濺到眼睛裏或皮膚上，都會導致嚴重傷害或死

亡。

•應熟悉所用溶液的特殊危險性。閱讀溶液生

產廠家的警告。

•穿戴適當的防護衣、手套、護目鏡及呼吸器。

Pressurized Equipment Hazard

Spray from the gun, hose leaks, or ruptured com-

ponents can splash fluid in the eyes or on the

skin and cause serious injury.

•Follow Pressure Relief Procedure, page

25, when you stop spraying and before

cleaning, checking, or repairing equipment.

•Check hoses and couplings daily. Tighten all

fluid connections before each use.

高壓設備危險

從噴槍、軟管泄漏處、或破裂的部件噴出的射

流，會使液體濺入眼內或皮膚上，導致嚴重的損

傷。

•在停止噴塗時以及在清洗、檢查或修理設備

之前，要按照

壓力釋放步驟

進行（第 25 頁

)

。

•每天都應檢查軟管和接頭。每次使用前都要

擰緊所有流體連接處。

PRO™ Xs2, PRO™ Xs3, PRO™ Xs4

警告 경고

装置の誤用による危険

装置の使用方法を誤ると、装置の破裂、機能低

下の原因となったり、不意に運転を開始したり

して、重大な怪我に至る場合があります。

•装置の操作前には、全てのマニュアル、ニ

フダおよびラベルの記述をお読み下さい。

•装置を定められた用途以外に使用しないで

下さい。

•装置を改造しないで下さい。

•最小定格システム構成部品の最大動作圧を

超えて使用しないで下さい。この装置の最

大動作エアおよび液圧は 100 psi (0.7 MPa,

7.0 bar) です。

•耳用防護具を着用して下さい。

장비 오용 위험

장비를 잘못 사용하면 장비의 파열 , 오작동 또

는 예기치 않은 작동으로 인해 중상을 입을 수

있습니다 .

•장비를 작동하기 전에 모든 매뉴얼 , 태그

및 라벨을 읽으십시오 .

•장비는 지정된 용도로만 사용하십시오 .

•장비를 개조하거나 수정하지 마십시오 .

•시스템 구성품 중 허용 압력이 가장 낮은

구성품의 작동 압력을 초과하지 않도록 하

십시오 . 이 장비의 최대 작동 에어 / 유체

압력은 100 psi(0.7 MPa, 7.0 bar) 입니다 .

•귀 보호대를 착용하십시오 .

毒性液の危険

有害な液または毒性のある蒸気が目や皮膚に飛

散したり、飲下、吸入すると、重大な怪我また

は死亡事故につながる可能性があります。

•ご使用の液についての危険性を確認して下

さい。液メーカーの警告をお読み下さい。

•適切な防護服、手袋、眼鏡および呼吸用マ

スクを着用して下さい。

독소가 있는 유체의 위험

위험한 유체 또는 독소가 있는 연기가 눈 , 피

부에 닿거나 이를 흡입하면 중상을 입거나 사

망에 이를 수 있습니다 .

•사용 중인 유체가 어떤 위험을 미치는지 숙

지하고 유체 제조업체의 경고문을 읽으십시

오.

•적절한 보호복, 내열 장갑, 보안경 및 마스

크를 착용하십시오 .

加圧された装置の危険

ガン、ホースからの洩れ、または破裂した部品

からの噴射により、液体が目、または皮膚に飛

散し、重大な怪我に至る場合があります。

•スプレー作業を中止する場合、または装置

を清掃、点検、修理する前には、25 ページ

の圧力開放手順に従って下さい。

•ホースおよび継手は毎日点検し、使用前に

全ての液接続部を締めて下さい。

압력이 가해지는 장비의 위험

건 , 호스의 새는 부분 또는 파열된 구성부품에

서 뿜어져나온 유체가 눈이나 피부에 닿으면

중상을 입을 수 있습니다 .

•스프레이 작업을 정지할 때 그리고 장비를

세정 , 점검 또는 수리하기 전에 25 페이지

의 압력 해제 절차를 따르십시오 .

•호스와 커플링은 매일 점검하십시오. 모든

유체 연결부는 사용하기 전에 항상 조이십

시오 .

PRO™ Xs2, PRO™ Xs3, PRO™ Xs4

8Overview/

總覽

概要

개요

Overview/ 總覽 /概要 /개요

KEY/ 圖例 /キー /KEY

Apage 9/ 第 9 頁 /9 ページ /페이지 9

Bpage 9/ 第 9 頁 /9 ページ /페이지 9

Cpage 9/ 第 9 頁 /9 ページ /페이지 9

Dpage 9/ 第 9 頁 /9 ページ /페이지 9

Epage 10/ 第 10 頁 /10 ページ /페이지 10

Fpage 10/ 第 10 頁 /10 ページ /페이지 10

Gpage 10/ 第 10 頁 /10 ページ /페이지 10

Hpage 11/ 第 11 頁 /11 ページ /페이지 11

Ipage 11/ 第 11 頁 /11 ページ /페이지 11

Jpage 11/ 第 11 頁 /11 ページ /페이지 11

Kpage 12/ 第 12 頁 /12 ページ /페이지 12

Lpage 12/ 第 12 頁 /12 ページ /페이지 12

Mpage 12/ 第 12 頁 /12 ページ /페이지 12

ti1248a

ti1266a

I O

ti1253a

100

μα

LO ES

I O

Standard Model/ 標準型 /

標準モデル /표준 모델

Smart Model/ 智慧型 /

スマートモデル /스마트 모델

PRO™ Xs2, PRO™ Xs3, PRO™ Xs4

Overview/

總覽

概要

개요

A. Air swivel inlet. Left-hand thread.

空氣活動接頭入口。

左旋螺紋。

エア回転インレット。

左巻きネジ山。

에어 흡입구 .

시계 반대방향 나사산 .

B. Fluid inlet.

液體入口。

液インレット。

유체 흡입구 .

C. Turbine air exhaust.

渦輪空氣排出口。

タービンエア排気。

터빈 에어 배출구 .

D. Air cap and nozzle. See repair manual for sizes.

氣帽和噴嘴。

有關尺寸，請參見維修手冊。

エアキャップおよびノズル。

サイズは修理マニュ

アルを参照して下さい。

에어 캡 및 노즐 .

크기는 정비 매뉴얼을 참조하

십시오 .

ti1254a

ti1255a

309291, 309292

PRO™ Xs2, PRO™ Xs3, PRO™ Xs4

10 Overview/

總覽

概要

개요

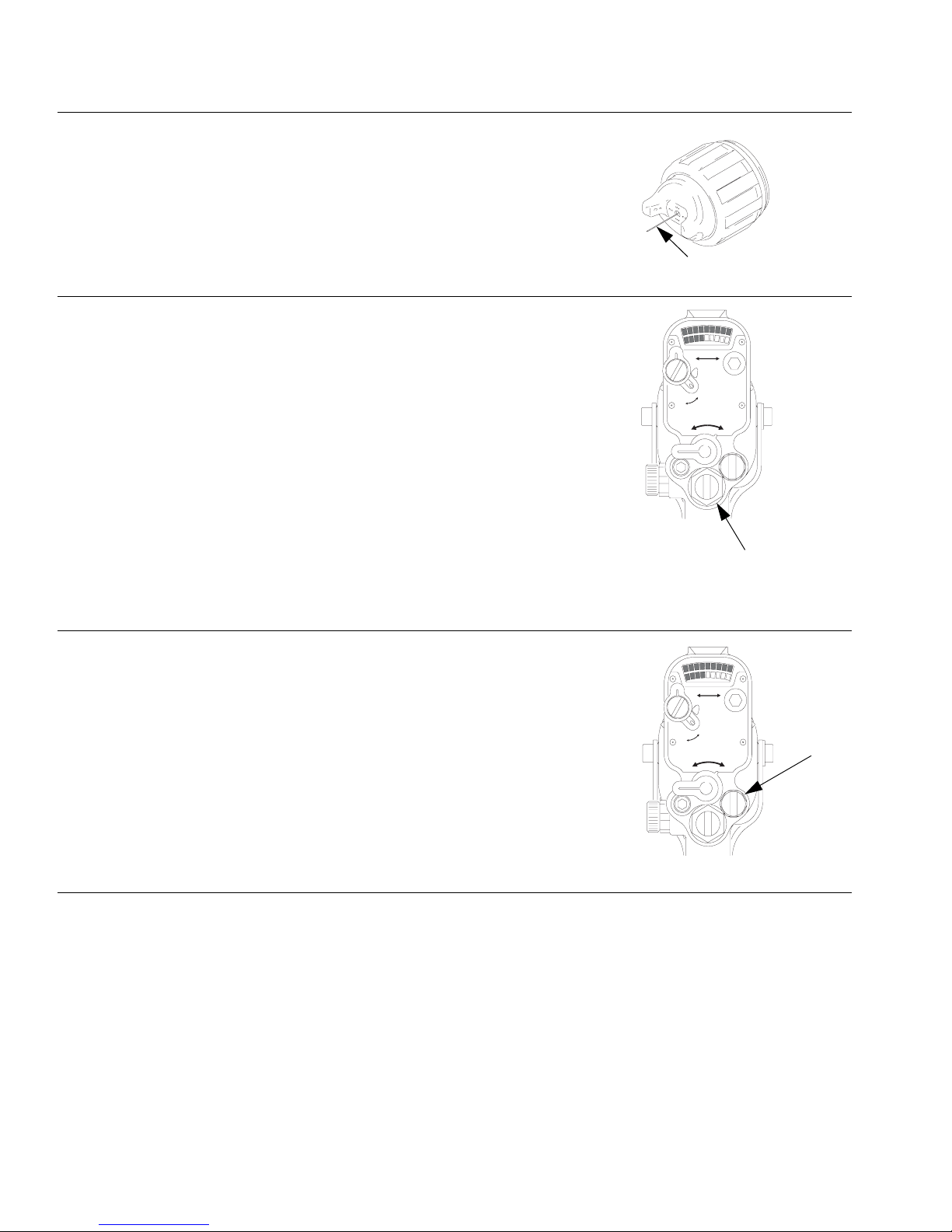

E. Electrode. Supplies electrostatic charge to fluid.

電極。

向流體提供靜電荷。

電極 .

液を帯電させます。

전극 .

정전기 전하를 유체에 공급합니다 .

F. Fluid adjustment valve. Adjusts fluid needle travel.

Use only in low flow conditions, to reduce needle

wear.

y 體調節閥。

調節流體槍針的行程。只用於低流量情

況，以減少針頭磨損。

液調節バルブ

液ニードルの振れを調節します。

ニードルの磨耗を減少させるために低流量時にの

み使用します。

유체 조절 밸브.

유체 니들의 이동을 조절합니다.

유량이 아주 적고 니들 마모를 줄이려는 경우에만

사용합니다 .

G. Fan air adjustment valve. Adjusts fan size and

shape.

風扇空氣調節閥。

調節風扇的尺寸和形狀。

ファンエア調節バルブ

ファンのサイズおよび形を

調節します。

팬 에어 조절 밸브 .

팬의 크기와 모양을 조절합니

다.

ti1256a

ti1253a

100%

μα

LO ES

I O

ti1253a

100%

μα

LO ES

I O

Questo manuale è adatto per i seguenti modelli

Indice

Altri manuali Graco Spruzzatore di vernice

Graco

Graco AirPro 312414 Manuale elenco delle parti

Graco

Graco PRO Xs4 AA Manuale operativo

Graco

Graco Xtreme 309329 Manuale utente

Graco

Graco Magnum X5 Manuale per l'uso e la cura

Graco

Graco FOAM-CAT 200 Manuale operativo

Graco

Graco TexSpray HTX 258740 Manuale utente

Graco

Graco 310645H Manuale per l'uso e la cura

Graco

Graco MAGNUM 261800 Manuale utente

Graco

Graco PRO 309294G Manuale utente

Graco

Graco AirPro EFX Manuale elenco delle parti

Graco

Graco EnergyComplete 313221H Manuale elenco delle parti

Graco

Graco performance pro 395 Manuale utente

Graco

Graco Ultra Max II 695 Manuale operativo

Graco

Graco PRO 301ST Manuale utente

Graco

Graco Ultra Max II 695 Manuale di istruzioni

Graco

Graco 256391 Istruzioni per il montaggio

Graco

Graco GMAX II 3900 Premium Manuale

Graco

Graco 2300 Hi-Boy Guida

Graco

Graco GM 3500 Manuale operativo

Graco

Graco 246220 Manuale utente

Graco

Graco M73109 A Series Manuale operativo

Graco

Graco 231-353 Manuale operativo

Graco

Graco HydroShield WMBH00 Manuale elenco delle parti

Graco

Graco Contractor II Series Manuale utente

Manuali Spruzzatore di vernice popolari di altre marche

SNOWJOE

SNOWJOE Sunjoe 24V-GS-LTW-RM Manuale utente

Binks

Binks SV100 Manuale utente

Fimco

Fimco LG-4-3-1 Manuale utente

AG SPRAY

AG SPRAY FS-ATV-25BL Manuale utente

Nordson

Nordson MicroMax 2 Manuale utente

Bonide

Bonide 051 Manuale operativo

zogics

zogics Z-DAS Manuale utente

KISANKRAFT

KISANKRAFT KK-KBS-165 Manuale utente

Matrix

Matrix SG 650 Manuale utente

Anest Iwata

Anest Iwata SGA-3 Guida rapida

paasche

paasche VV Scheda tecnica

Carlisle

Carlisle DeVilbiss JGA-510 Manuale utente

Gardena

Gardena 11120 Manuale utente

Conrad

Conrad Hobby Airbrush K3 Manuale utente

wiwa

wiwa 14025 R/F Manuale utente

DeVilbiss

DeVilbiss LUNA2i Manuale utente

WAGNER

WAGNER W 125 Manuale utente

My Clean Buddy

My Clean Buddy PW018 Manuale utente
