GXP1400/1405

Small-Medium Business IP Phone

Quick Start Guide

Content

English...............................................................................1

简体中文..........................................................................7

Español............................................................................13

Français...........................................................................19

Deutsch............................................................................25

Italiano.............................................................................31

Русскй.............................................................................37

1 2

The GXP1400/1405 is not pre-congured to support

or carry emergency calls to any type of hospital, law

enforcement agency, medical care unit (“Emergency

Service(s)”) or any other kind of Emergency Service.

You must make additional arrangements to access

Emergency Services. It is Your responsibility to pur-

chase SIP-compliant Internet telephone service, prop-

erly congure the GXP1400/1405 to use that service,

and periodically test your conguration to conrm that

it works as You expect. If You do not do so, it is Your re-

sponsibility to purchase traditional wireless or landline

telephone services to access Emergency Services.

GRANDSTREAM DOES NOT PROVIDE CON-

NECTIONS TO EMERGENCY SERVICES VIA THE

GXP1400/1405. NEITHER GRANDSTREAM NOR

ITS OFFICERS, EMPLOYEES OR AFFILIATES MAY

BE HELD LIABLE FOR ANY CLAIM, DAMAGE, OR

LOSS, AND YOU HEREBY WAIVE ANY AND ALL

SUCH CLAIMS OR CAUSES OF ACTION ARISING

FROM OR RELATING TO YOUR INABILITY TO USE

THE GXP1400/1405 TO CONTACT EMERGENCY

SERVICES, AND YOUR FAILURE TO MAKE ADDI-

TIONAL ARRANGEMENTS TO ACCESS EMERGEN-

CY SERVICES IN ACCORDANCE WITH THE IMME-

DIATELY PRECEDING PARAGRAPH.

GXP1400/1405 is a next generation small-to-medium business IP phone that fea-

tures 2 lines with 2 SIP accounts, a 128x40 graphical LCD, 3 XML programmable

context-sensitive soft keys, dual network ports with PoE (GXP1405 only) and

3-way conference. The GXP1400/1405 delivers superior HD audio quality, rich and

leading edge telephony features, personalized information and customizable ap-

plication service, automated provisioning for easy deployment, advanced security

protection for privacy, and broad interoperability with most 3rd party SIP devices

and leading SIP/NGN/IMS platforms. It is a perfect choice for small-to-medium

businesses looking for a high quality, feature rich IP phone with affordable cost.

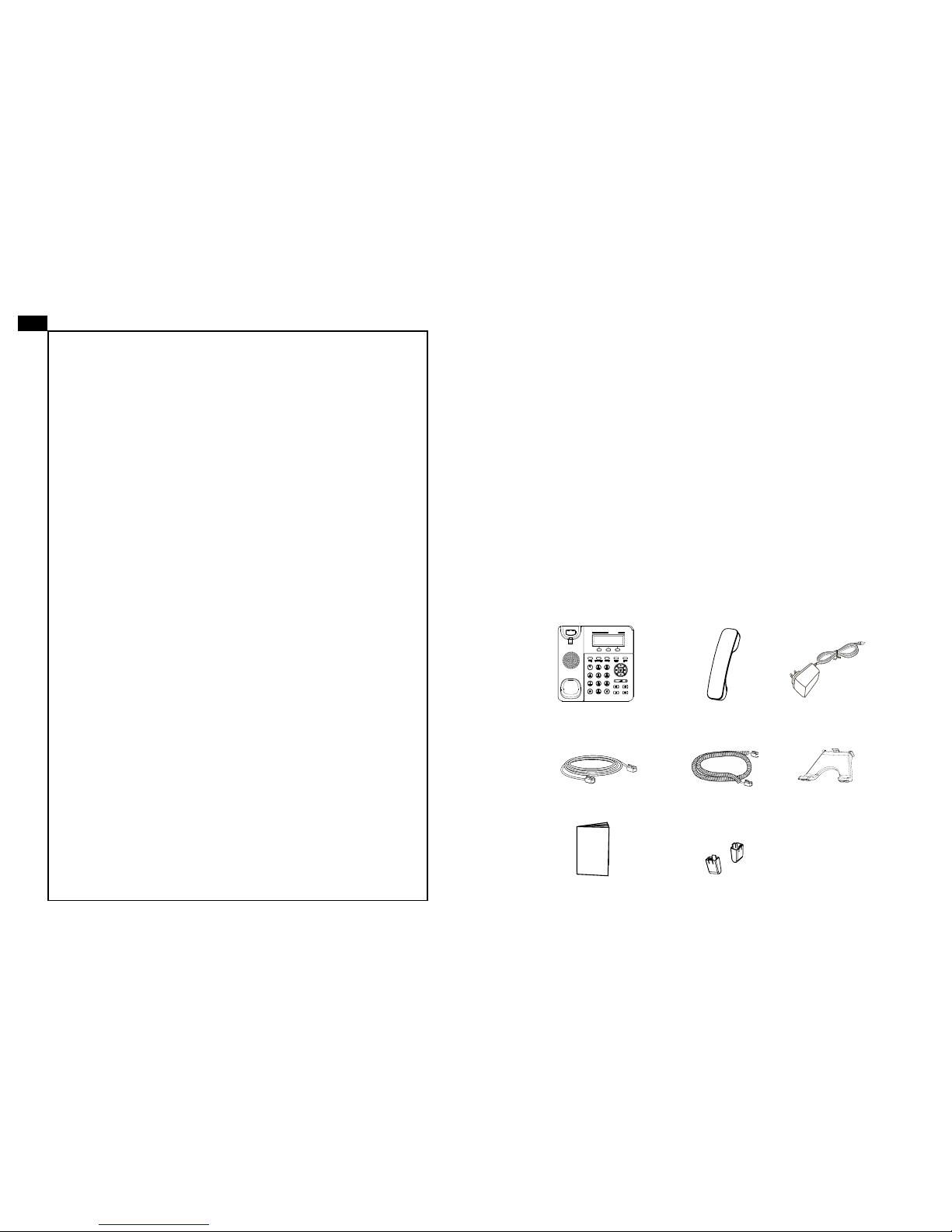

PACKAGE CONTENTS:

OVERVIEW:

WARNING: Please DO NOT power cycle the GXP1400/1405 when the LED

lights are ashing during system boot up or rmware upgrade. You may corrupt

rmware images and cause the unit to malfunction.

1 x GXP1400/1405 Main Case 1 x Handset

1 x Phone Cord1 x Ethernet Cable 1 x Phone Stand

1 x 5V Power Adapter

1 x Quick Start Guide 2 x Wall Mount Spacers

PRECAUTIONS:

WARNING: Use only the power adapter included in the GXP1400/1405 pack-

age. Using an alternative non-qualied power adapter may possibly damage the

unit.

3 4

PHONE SETUP:

To setup the GXP1400/1405, follow the steps below:

1. Connect the handset and main phone case with the phone cord.

2. Connect the LAN port of the phone to the RJ-45 socket of a hub/switch or a

router (LAN side of the router) using the Ethernet cable.

3. Connect the 5V DC output plug to the power jack on the phone; plug the power

adapter into an electrical outlet.

4. The LCD will display provisioning or rmware upgrade information. Before con-

tinuing, please wait for the date/time display to show up.

5. Using the phone embedded web server or keypad conguration menu, you can

further congure the phone using either a static IP or DHCP.

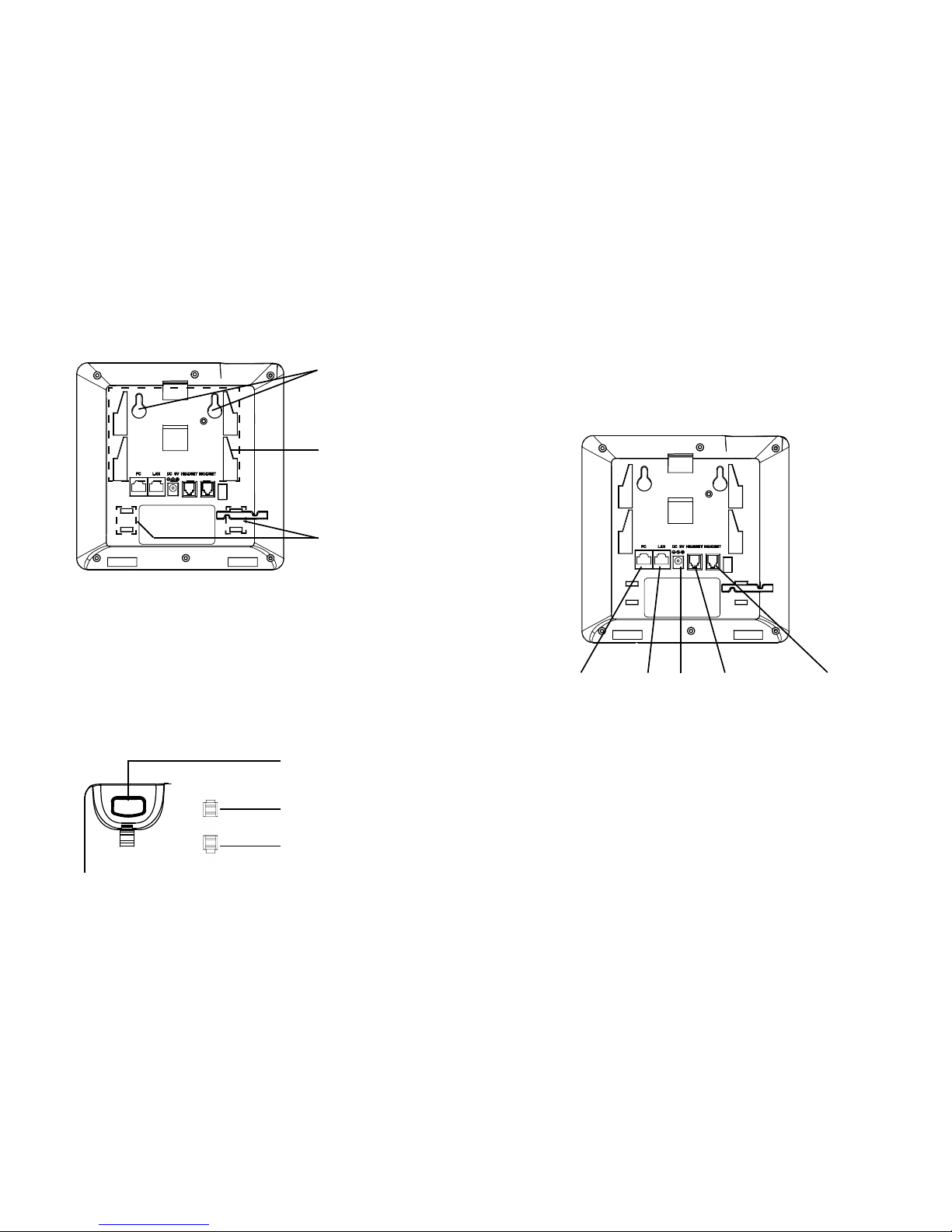

Slot for the phone

stand if placing the

phone on the table

LAN Port Power Handset Port

Wall mount holes

are available

Slot for the wall

mount spacers if

placing the phone

on the wall

Installing the Phone (Phone Stand):

For installing the phone on the table with the phone stand, attach the phone stand

to the bottom of the phone where there is a slot for the phone stand (upper part,

bottom part).

Installing the Phone (Wall Mount):

1. Attach the two wall mount spacers to the slot for wall mount spacers on the

back of the phone.

2. Attach the phone to the wall via the wall mount hole.

3. Pull out the tab on from the handset cradle (See gure below).

4. Rotate the tab and plug it back into the slot with the extension up to hold the

handset while the phone is mounted on the wall (See gure below).

Tab with extension up

Handset Rest

Tab with extension down

PC Port Headset Port

CONNECTING THE PHONE:

5 6

Note: For the detailed user manual, please download from:

http://www.grandstream.com/support

Congure the GXP1400/1405 using the Keypad:

1. Make sure the phone is idle.

2. Press the “MENU” button to access the menu options to congure the phone.

3. Select MENU->Cong, to congure settings for SIP Proxy, Outbound Proxy, SIP

User ID, SIP Auth ID, SIP Password.

4. Follow MENU options to congure the basic features of the phone. For example:

congure the IP address using static IP. For details, please check GXP1400/1405

User Manual.

5. Please contact your ITSP (Internet Telephony Service Provider) for additional

settings that may be necessary to congure the phone.

1. To access the MENU, press the round MENU button.

2. Navigate the menu by using the UP/DOWN and LEFT/RIGHT buttons.

3. Press the round MENU button to conrm a menu selection.

4. The phone automatically exits MENU mode when there is an incoming call, the

phone goes off-hook, or when the MENU mode is left idle for 60 seconds.

Tips For Using the Keypad:

1. Ensure your phone is powered up and connected to the Internet.

2. Press MENU button to go into menu of the phone.

3. Press the ‘down” arrow button to “Status” and press MENU button to check the

IP address.

4. Type the phone’s IP address in your PC browser. (See gure on the right)

5. The default administrator password is “admin”; the default end-user password

is “123”.

PHONE CONFIGURATION:

Congure the GXP1400/1405 Using Web Browser:

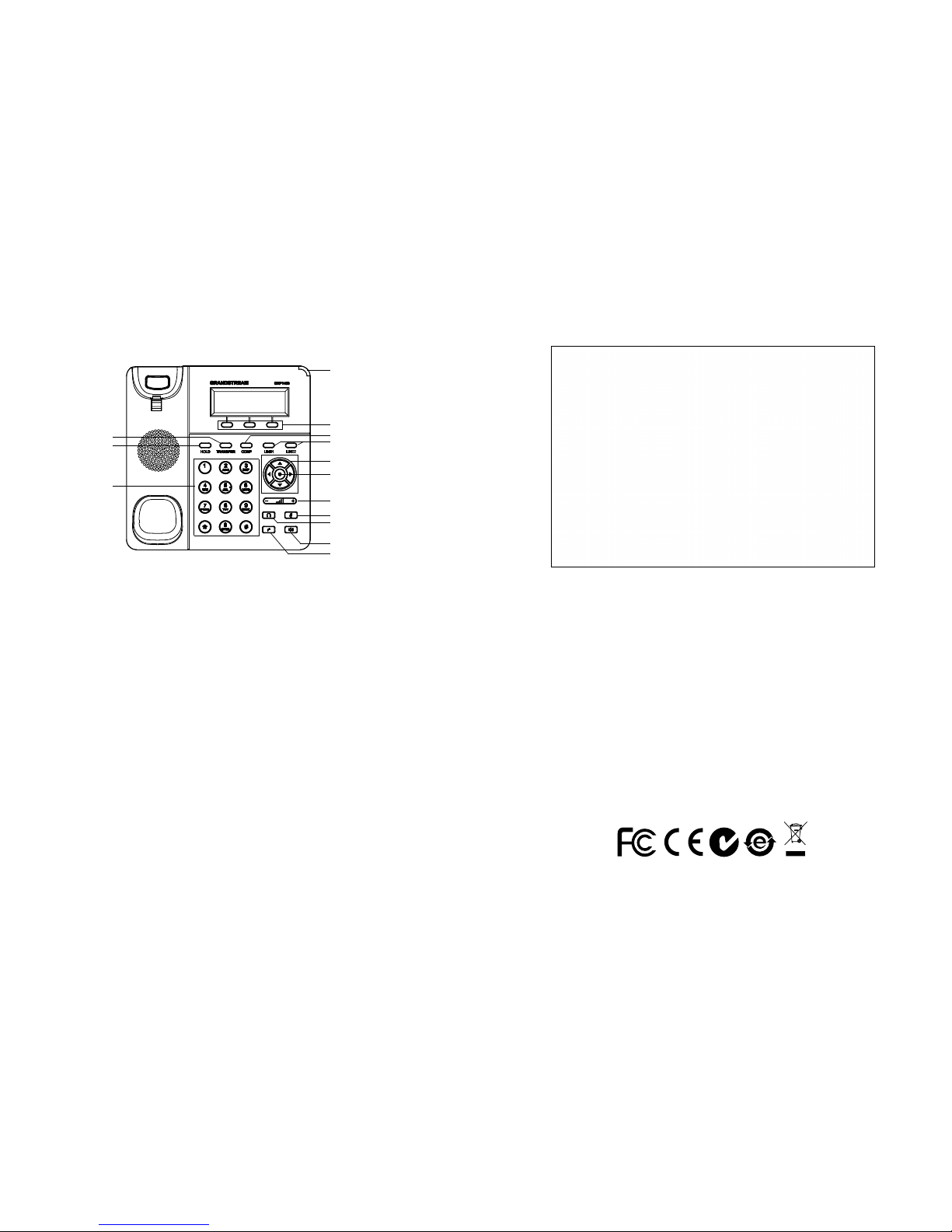

Soft Keys

Message Waiting Indicator

Line Keys

Navigation Keys

Menu/OK Key

Hold

Transfer Conference

Standard Keypad

Speaker

Send

Volume

Mute

Headset

7 8

GXP1400/1405不预设对医院，执法机构，医

疗中心(急救服务)以及各种紧急服务的紧急通

话服务。用户必须自行设定紧急通话功能。用

户必须自行购买SIP兼容的网络电话服务，正

确的设定GXP1400/1405使用该服务，并定期

测试您的配置以确保GXP1400/1405如预期工

作，否则请购买传统无线或有线电话服务来拨

打紧急通话。

Grandstream Networks 公司的GXP1400/

1405不支持紧急通话服务。Grandstream Net-

works 公司、其管理者和员工以及其相关机构

对此所造成的任何索赔、损失或者损害都不负

有任何法律追究责任。在此，您将无权对任何

以及所有由于无法通过GXP1400/1405拨打紧

急电话以及没有遵照前段文字描述而造成紧急

通话失败的事件提出诉讼。

警告: 请不要在设备启动未完成LED灯闪烁的时候或设备的升级软件的过程中断

开电源，因为如刚才所述的操作会导致话机本身的程序损坏，进而导致设备无法

启动。

GXP1400/1405是一款功能丰富的中小型商务IP电话。它支持2个SIP账号下的2

条线路通讯，128x40图形化灰度LCD显示屏，3个可编辑XML应用程序软按键，2

个 10/100 Mbps 自适应交换式以太网接口（GXP1405支持PoE供电），三方会

议。 GXP1400/1405具有优异的高清晰语音质量和丰富完备的电话功能。它支持

自动化的个人多媒体信息服务、自动配置、先进的安全隐私保护设置。它广泛兼

容其它第三方SIP设备及主要SIP/NGN/IMS平台。对于追求性价比的企业用户来

说， GXP1400/1405将是理想的选择。

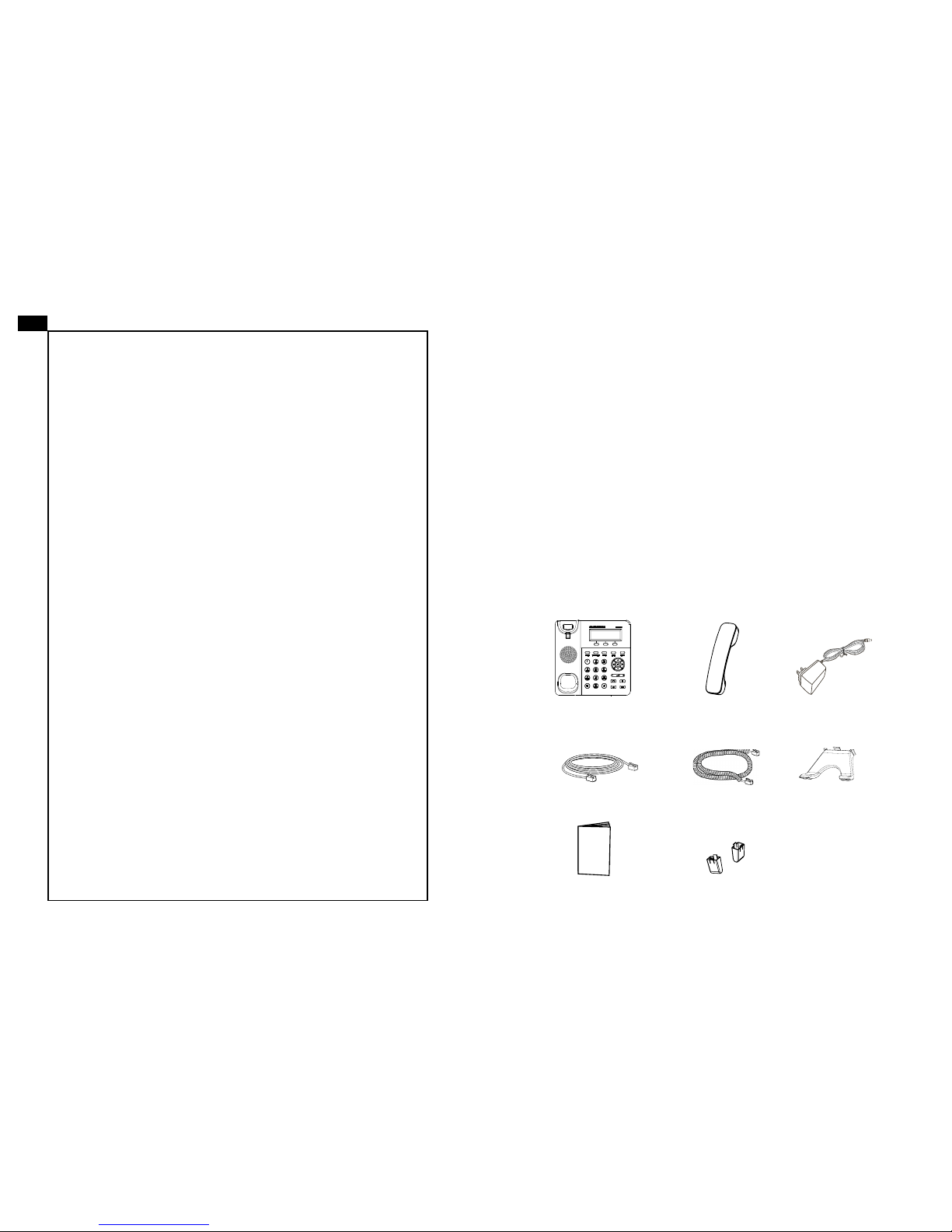

设备包装清单:

GXP1400/1405话机（1台）电话手柄（1个）电源适配器

网线（1根）手柄连线（1根）桌面支架（1个）

快速安装手册（1本）墙体支架配件（1个）

注意事项:

产品概览:

警告: 请使用设备包装中的电源，因为使用其他没有经过认证的替代电源适配器

有可能对设备造成损害。

9 10

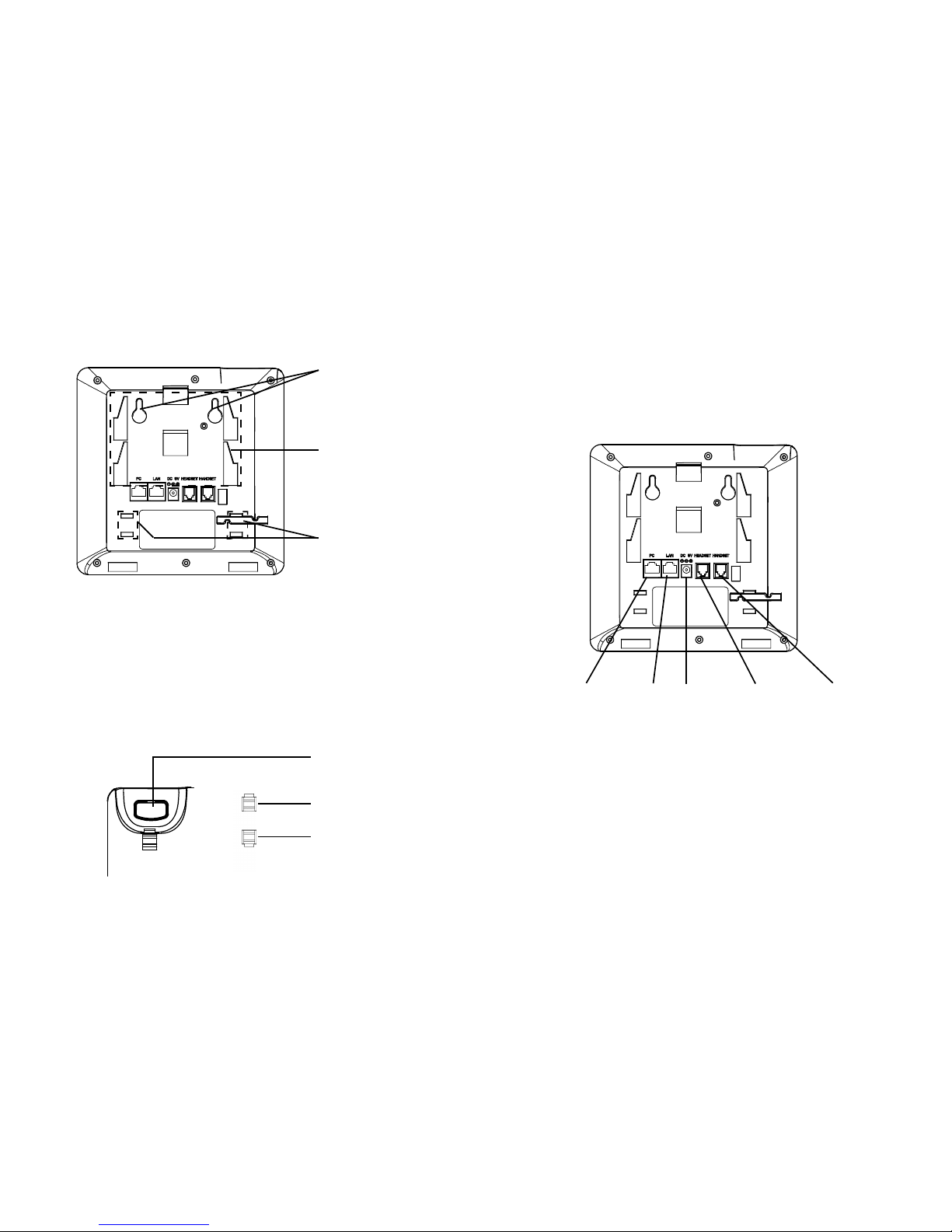

安装电话:

墙体支架插槽

桌面支架插槽

墙体支架配件插槽

安装电话 (墙体支架):

1. 将墙体支架插入电话背面的支架插槽中；

2. 通过墙孔将电话固定在墙上；

3. 如下图所示，将话机手柄槽下方的扣机零件取出；

4. 将该零件倒转，然后重新插入原处。此时零件凸出处在外，当电话使用墙体支

架固定在墙上时，手柄可以垂直地稳定扣入手柄槽中，不会滑落。

话机手柄插槽

凸出处向上

凸出处向下

安装电话 (桌面支架):

将桌面支架插入电话背面的支架插槽中。用户可以使用两排插槽中的一排，不用

的插槽用于不同的倾斜角度。

电话的连接:

PC端口网络连接端口 5V电源耳机手柄

连线步骤：

1. 用手柄连线连接电话手柄和电话主机；

2. 用网线连接电话的网络接口和外部网络接口（如：集线器或交换机上的RJ-45网

络接口）；

3. 用电源适配器连接电话电源接口和交流电源插座；

4. 电话屏幕将会显示设备启动或固件升级信息。请耐心等待至时间/日期显示；

5. 话机启动后，用户可以在主菜单或WEB浏览器进一步设置静态IP或者DHCP，从

而获得网络连接。

11 12

使用GXP1400/1405键盘:

1. 当电话处于空闲状态，按下菜单/确定按键进入菜单选项；

2. 使用方向选择按键 “上”“下”“左”“右”选择菜单选项；

3. 按下菜单/确定按键确定选项；

4. 当有来电进入，提起电话手柄、使用免提键或者电话处于菜单状态中60秒之

后，电话将自动退出菜单选项。

电话的配置:

1. 请确保电话的电源及网络连接；

2. 按下菜单/确定按键进入菜单选项；

3. 使用“向下”方向键选择“状态”，按下菜单/确定按键，此时电话屏幕显示话

机IP地址；

4. 在您电脑浏览器中输入话机IP地址（电话和您的电脑必须在同一个网段）；

5. 如右图所示，请输入密码登陆。默认管理员密码是“admin”；默认终端用户

密码是“123”。

通过键盘配置GXP1400/1405 :

1. 确保电话处于空闲状态；

2. 按下菜单/确定按键进入菜单选项；.

3. 选择菜单->设置->账号，输入SIP服务器、SIP用户名、密码等账号信息，注册新

的SIP账号；

4. 在菜单选项中进行电话其他设置。如，设置电话的静态IP地址。请参考

GXP1400/1405产品用户手册获得更多详细配置信息；

5. 如有其他需要的设置，请联系您的服务提供商。

备注：欲获取详细的话机使用信息，请在以下链接中下载用户手册:

http://www.grandstream.com/support

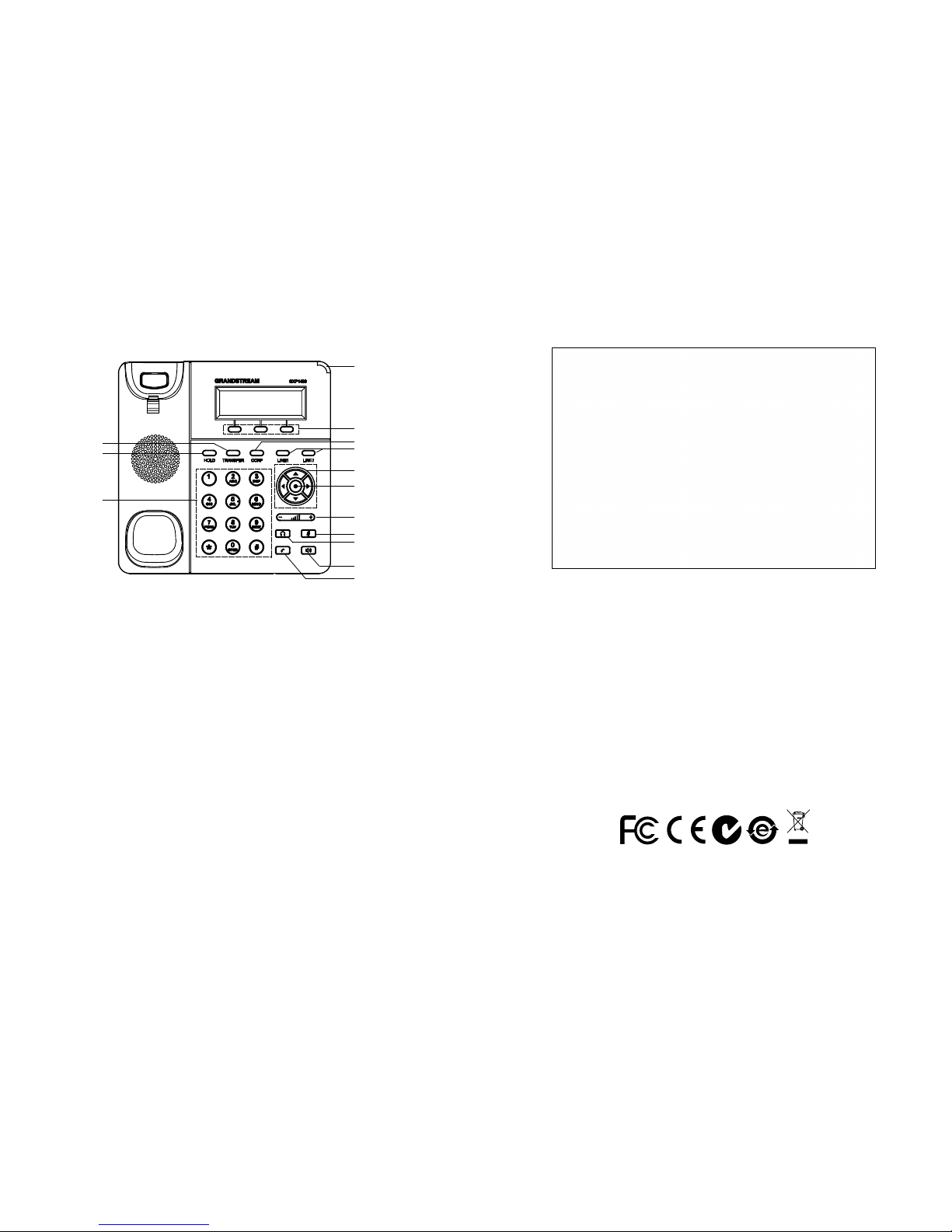

软按键

信息指示灯

线路键

导航键

菜单/确定按键

保持

转接会议

标准键盘

免提

发送

音量

静音

耳机

通过WEB浏览器配置GXP1400/1405 :

13 14

GXP1400/1405 es una nueva generación de Teléfonos IP para pequeñas y me-

dianas empresas, el cual cuenta con 2 líneas con 2 cuentas SIP, una pantalla

LCD gráca de 128x40, 3 teclas de contexto programables vía XML, doble puer-

to de red con PoE integrado (GXP1405 solamente) y conferencia de 3 vías. El

GXP1400/1405 ofrece calidad superior de audio en Alta Denición, rico en car-

acterísticas y a la vanguardia telefonía IP , información personalizada y servicio

de aplicaciones personalizables, aprovisionamiento automatizado para facilitar su

implementación, avanzada protección y seguridad, y una amplia interoperabilidad

con la mayoría de los dispositivos SIP y plataformas líderes SIP/ NGN/IMS. Es la

opción perfecta para las empresas pequeñas y medianas que buscan un teléfono

IP de alta calidad, rico en características telefónicas y a un costo asequible.

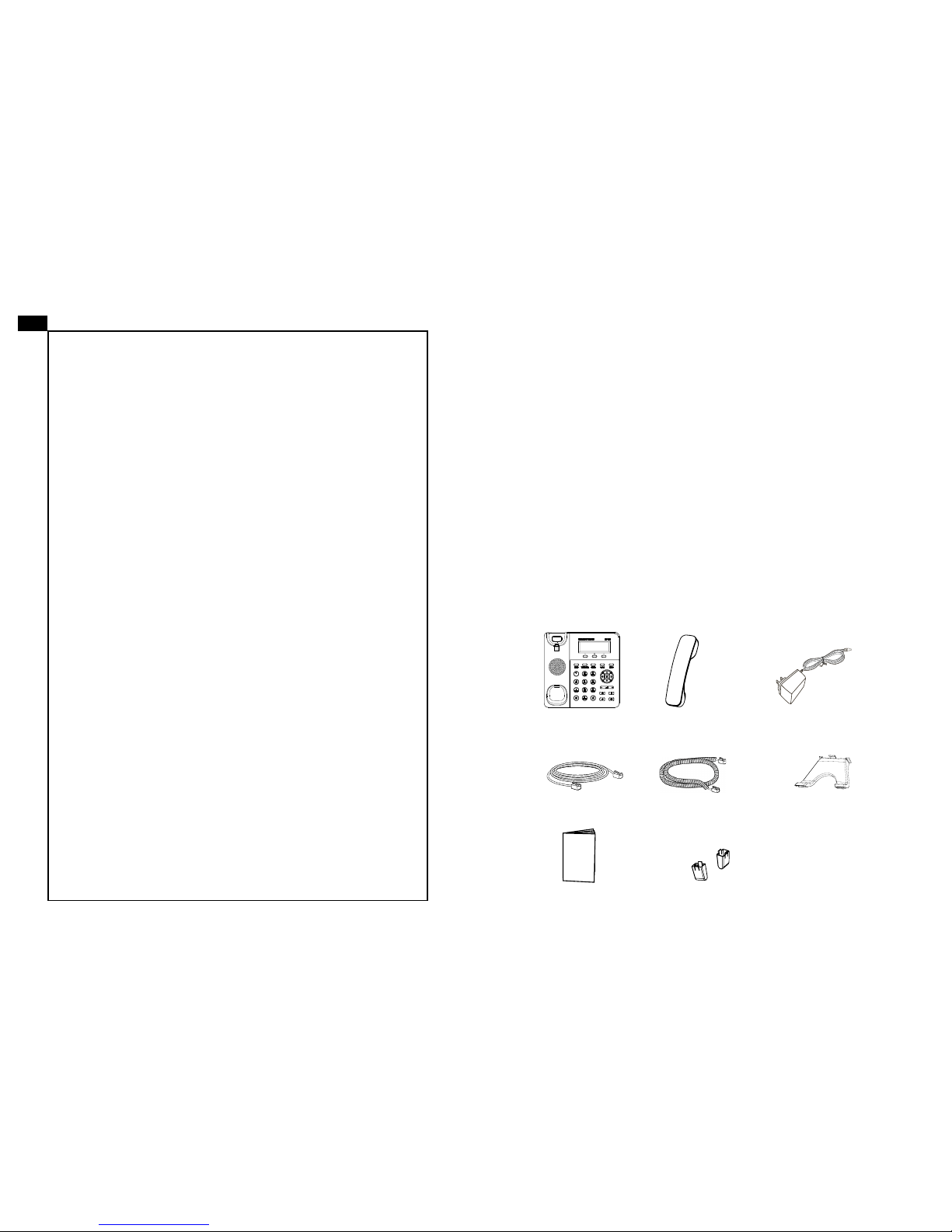

SUMARIO:

CUIDADO: Por favor NO apague el GXP1400/1405 cuando la luz este par-

padeando durante el reinicio o actualizando el rmware. Se puede corromper los

archivos causando que el equipo no se comporte bien.

CUIDADO: Use solamente el adaptador de corriente incluido con el GXP1400/

1405. Usar uno alternativo puede dañar el equipo.

1 x Base Principal 1 x Auricular

1 x Cable Telefónico

1 x Cable de Red 1 x Soporte de Teléfono

1 x Guía Rápida de Inicio 2 x Espaciadores de Montaje en Pared

El GXP1400/1405 no esta pre-congurado para soportar

o realizar llamadas de emergencia a ningún tipo de hos-

pital, agencia policial, unidad de cuidado medico o cual-

quier otro servicio de emergencia. Es su responsabilidad

contratar un servicio de telefonía de Internet compatible

con el protocolo SIP, congurar el GXP1400/1405 para

utilizar dicho servicio y periódicamente probar esta con-

guración para conrmar que este trabajando como usted

espera. Si es requisito no es completado, es su respon-

sabilidad contratar un servicio de telefonía ja o celular

para tener acceso a servicios de emergencia.

GRANDSTREAM NO PROVEE CONEXIONES A SER-

VICIOS DE EMERGENCIA A TRAVÉS DEL GXP1400/

GXP1405. NI GRANDSTREAM NI NINGUNO DE SUS

OFICIALES, EMPLEADOS O AFILIADOS SON RESPON-

SABLES DE NINGUNA DEMANDA, DAÑO O PERDIDA

QUE ESTO PUEDA OCASIONAR Y MEDIANTE ESTE

COMUNICADO USTED RENUNCIA A CUALQUIER REC-

LAMO O CONSECUENCIA PROVENIENTE O RELACIO-

NADO DE LA INHABILIDAD DE CONTACTAR SERVI-

CIOS DE EMERGENCIAS CON EL GXP1400/GXP1405 Y

SU FALTA DE NO HABER HECHO LOS ARREGLOS DE

LUGAR PARA ACCESAR ESTOS SERVICIOS DE EMER-

G E N C I A D E A C U E R D O C O N E L P Á R R A F O A N T E R I O R .

1 x Adaptador de Alimentación de 5V

PRECAUCIONES:

CONTENIdO:

15 16

Instalando El Teléfono (Montura de Pared):

1. Colocar los dos espaciadores de pared en las ranuras para Montaje en Pared

localizada en parte posterior del teléfono.

2. Fije el teléfono a la pared a través del oricio de Montaje en Pared.

3. Remover la Lengüeta del Auricular (Véase la Figura a continuación).

4. Gire la lengüeta y vuelva a conectarlo en la ranura con la extensión hasta

sostener el auricular cuando el teléfono está montado en la pared (Ver la Figura

a continuación).

Lengüeta con extensión

hacia arriba

Soporte de Auricular

Lengüeta con extensión

hacia abajo

Puerto PC Puerto LAN Poder Puerto de

Auricular

AdAPTANdO El TEléFONO:

Los Oricios de Montaje

en Pared están disponibles

Ranura para el Soporte del

teléfono, en caso de colocar

el teléfono sobre la mesa

Ranura para el Soporte de

espaciadores de Montaje

en Pared, en caso de colo-

car el teléfono en la pared

Instalando El Teléfono (Soporte de Teléfono) :

Para instalar el teléfono sobre el escritorio con el soporte de teléfono, jar el

teléfono con la parte inferior, donde hay una ranura para el soporte del teléfono

(Parte Superior, Parte Inferior).

CONECTANdO El TEléFONO:

Puerto de receptor de

cabeza

Para congurar el GXP1400/1405, siga los siguientes pasos:

1. Conecte el auricular y la base principal con el cable de teléfono.

2. Conecte el puerto LAN del teléfono a la toma RJ-45 de un hub/switch o un

router (del lado LAN del router) mediante El cable de Red.

3. Conecte el enchufe de 5V DC de salida a la toma de poder en el teléfono, en-

chufe el adaptador de alimentación a una toma de corriente eléctrica.

4. La pantalla LCD mostrará información de aprovisionamiento o actualización de

rmware. Antes de continuar, por favor esperar hasta que muestre a la fecha/hora.

5. Utilizando del servidor Web del teléfono o el menú de conguración del teclado,

usted podrá congurar el teléfono a través de una dirección IP estática o DHCP.

Altri manuali per GXP-1400

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Grandstream Networks Telefono IP

Grandstream Networks

Grandstream Networks GXP1630 Manuale utente

Grandstream Networks

Grandstream Networks GXV3175 Manuale utente

Grandstream Networks

Grandstream Networks UCM6200 Series Manuale utente

Grandstream Networks

Grandstream Networks GXV-3000 Manuale

Grandstream Networks

Grandstream Networks GXV3245 Manuale utente

Grandstream Networks

Grandstream Networks GRP2612 Manuale di istruzioni

Grandstream Networks

Grandstream Networks GXV3240 Manuale di istruzioni

Grandstream Networks

Grandstream Networks GXP2130 Series Manuale utente

Grandstream Networks

Grandstream Networks GXP1610 Manuale utente

Grandstream Networks

Grandstream Networks GXP2130 Series Manuale utente

Grandstream Networks

Grandstream Networks WP822 Manuale utente

Grandstream Networks

Grandstream Networks GXP-2020 Manuale utente

Grandstream Networks

Grandstream Networks GRP2612 Manuale utente

Grandstream Networks

Grandstream Networks GXP-1400 Manuale utente

Grandstream Networks

Grandstream Networks GXP11O5 Manuale utente

Grandstream Networks

Grandstream Networks GXP2124v2 Manuale utente

Grandstream Networks

Grandstream Networks GXP21 Series Manuale utente

Grandstream Networks

Grandstream Networks GRP2624 Manuale utente

Grandstream Networks

Grandstream Networks GXP Series Manuale utente

Grandstream Networks

Grandstream Networks GXV3240 Manuale utente

Grandstream Networks

Grandstream Networks GDS3710 Manuale utente

Grandstream Networks

Grandstream Networks GXP2130 Series Manuale di istruzioni

Grandstream Networks

Grandstream Networks GXV-3140 Manuale utente

Grandstream Networks

Grandstream Networks WP800 Manuale utente

Manuali Telefono IP popolari di altre marche

Alcatel

Alcatel 4028 Manuale utente

Polycom

Polycom Polycom VVX 600 Manuale utente

Polycom

Polycom SoundPoint IP 450 Manuale utente

Cisco

Cisco SPA-500 Series Manuale utente

Polycom

Polycom SoundPoint IP 650 Manuale utente

Proximus

Proximus Maestro 3016 IP Manuale utente

Fanvil

Fanvil X4 Manuale utente

Cisco

Cisco 7962 Manuale utente

Snom

Snom 320 Manuale utente

Yealink

Yealink Yealink SIP-T46G Manuale utente

Avaya

Avaya 4625SW Manuale utente

Yealink

Yealink SIP-T52S Manuale utente

Nortel

Nortel 1140E Manuale utente

Nexotek

Nexotek NT-P500 Manuale utente

Avaya

Avaya Integral 5 R3.0 Manuale utente

GE 28320EE2 - Dect 6.0 InfoLink 2 Manuale utente

Avaya

Avaya 4600 Series Manuale di servizio

Mitel

Mitel MIVOICE OFFICE 400 6940 SIP Manuale utente
