ATORNILLADOR DE IMPACTO
ATD200L
ES
3
INTRODUCCIÓN
Gracias por elegir este producto GREENCUT. Estamos seguros de que apreciará su calidad y cubrirá sus necesidades
por un largo periodo de tiempo.
Recuerde que puede contactar con nuestro Servicio Técnico Ocial para consultas sobre montaje, uso, mantenimiento,
identicación y solución de problemas y para la compra de recambios y/o accesorios.
ATENCIÓN: Lea atentamente este manual antes de utilizar el producto. El incumplimiento de las
instrucciones de uso y las advertencias de seguridad puede causar daños en el usuario y/o en el
propio producto. El fabricante no se hace responsable de los accidentes y daños causados al usuario,
a terceras personas y a objetos, como resultado de hacer caso omiso del contenido de este manual.
Este producto no está destinado para un uso profesional.
Guarde este manual de instrucciones para una referencia futura. Si vende este producto recuerde entregar este
manual al nuevo propietario.
NORMAS Y PRECAUCIONES DE SEGURIDAD
Los siguientes símbolos y palabras de señalización tienen el objetivo de explicar los riesgos e información relacionados
con este producto.
ATENCIÓN: Lea y entienda todas las advertencias e instrucciones de seguridad antes de usar este
producto. El incumplimiento de las mismas puede provocar descargas eléctricas, incendio y/o
lesiones graves.
SÍMBOLO PALABRA SIGNIFICADO
ATENCIÓN Indica una situación peligrosa a la que hay que prestar una atención especial para
evitar cualquier tipo de lesión y/o desperfectos en la máquina.
NOTA Indica información útil que puede facilitar el trabajo.
ÍNDICE
INTRODUCCIÓN 3
NORMAS Y PRECAUCIONES DE SEGURIDAD 3
ICONOS DE ADVERTENCIA 7
DESCRIPCIÓN DEL PRODUCTO 8
CONTENIDO DE LA CAJA 9
MONTAJE 10
USO DEL PRODUCTO 10
MANTENIMIENTO 12
IDENTIFICACIÓN Y SOLUCIÓN DE PROBLEMAS 12
TRANSPORTE Y ALMACENAMIENTO 13
ELIMINACIÓN Y RECICLAJE 13
GARANTÍA 13
DECLARACIÓN DE CONFORMIDAD (CE) 14
4
Toda la información incluida en este manual es relevante para su propia seguridad y la de su entorno. Si tiene alguna
duda sobre la información incluida en este manual consulte a un profesional o contacte con el Servicio Técnico Ocial.
La siguiente información sobre peligros y precauciones incluye las situaciones más probables que se pueden originar
durante el uso de esta máquina. Consulte toda la documentación, embalaje y las etiquetas del producto antes de utilizarlo.
Si se encuentra con una situación no descrita en este manual utilice el sentido común para utilizar la máquina de la
forma más segura posible y, si ve peligro no utilice la máquina.
USUARIOS
• Este producto ha sido diseñado para ser manipulado por usuarios mayores de edad que hayan leído y entendido
estas instrucciones. No permita que menores de edad y personas que no entiendan estas instrucciones utilicen
el producto.
• Antes de utilizar este producto familiarícese con el mismo. Asegúrese de que conoce donde están todos los
controles, los dispositivos de seguridad y la manera en que se deben utilizar.
• Si usted es un usuario inexperto le recomendamos que practique realizando trabajos sencillos y, si es posible, en
compañía de una persona con experiencia.
SEGURIDAD PERSONAL
• No fuerce esta máquina. Use esta máquina, accesorios, útiles, etc. de acuerdo con estas instrucciones teniendo
en cuenta las condiciones y el trabajo a desarrollar. Usar esta máquina para nes no previstos puede causar una
situación de peligro.
• Esté alerta, vigile lo que está haciendo cuando maneje esta máquina.
• No use esta máquina cuando esté cansado o bajo la inuencia de drogas, alcohol o medicamentos.
• Compruebe que todos los elementos de seguridad están instalados y en buen estado. No utilice esta máquina si
alguno de sus componentes está dañado.
• Mantenga siempre un apoyo apropiado de los pies y haga funcionar la máquina solamente cuando esté sobre una
supercie ja, estable y nivelada. Las supercies deslizantes o inestables pueden provocar una pérdida de equilibrio
o de control de la máquina.
• Sujete siempre la máquina por las empuñaduras con ambas manos.
• No haga funcionar la máquina bajo la lluvia o en condiciones de extrema humedad.
• No utilice esta máquina si alguno de sus componentes está dañado.
• Evite el arranque involuntario del equipo, asegúrese de que el equipo y los interruptores de la fuente de
alimentación estén en la posición OFF (apagado) antes de conectar o mover el producto.
• Asegúrese de que el cable del cargador esté ubicado de forma segura para que nadie lo pise o se tropiece con él
y que no esté sujeto a daños o tensiones.
ROPA DE TRABAJO
• Vístase apropiadamente. No use ropa suelta o joyas que puedan quedar atrapadas en las piezas móviles.
Recomendamos el uso de:
-Protección ocular (gafas seguridad).
-Protección auditiva.
-Protección para las manos (guantes resistentes y antideslizantes).
VIBRACIONES
• Un nivel de vibraciones elevado y periodos largos de exposición son los factores que contribuyen a la enfermedad
de los dedos blancos (Fenómeno de Raynaud). Con el n de reducir el riesgo de la enfermedad de los dedos
blancos es necesario que tenga en cuenta estas recomendaciones:
ES
5
-Usar siempre guantes.
-Preocuparse de tener siempre las manos calientes.
-Hacer descansos frecuentes.
-Sujetar rmemente siempre la máquina por las empuñaduras.
• Si detecta algunos de los síntomas de la enfermedad de los dedos blancos consulte inmediatamente a su médico.
FACTORES DE RIESGO RESIDUALES
• Riesgo de lesiones en la piel y otras partes del cuerpo por proyección de objetos. Esta máquina genera un
campo electromagnético durante su funcionamiento. Este campo puede, en algunas circunstancias, interferir con
implantes médicos activos o pasivos. Para reducir el riesgo de lesiones graves o letales, las personas con implantes
médicos deben consultar a sus médicos y al fabricante del implante antes de emplear esta máquina.
SEGURIDAD EN EL ÁREA DE TRABAJO
• No utilice la máquina a temperaturas extremas.
• Mantenga la máquina alejada de la humedad excesiva.
• No utilice esta máquina en atmosferas explosivas en presencia de líquidos inamables, gases y polvo.
• Mantenga el área de trabajo limpia y bien iluminada. Las áreas desordenadas y oscuras pueden provocar accidentes.
• Retire todos los objetos de la zona de trabajo antes de encender esta máquina. Los objetos que se encuentren
cerca del producto pueden ser tocados y proyectados por la máquina causando daños personales.
• Mantenga alejados a los niños, personas o animales mientras maneja esta máquina.
• Cuando el trabajo sea realizado simultáneamente por dos o más personas, siempre compruebe la ubicación de
los otros y mantenga una distancia suciente para garantizar la seguridad.
• Recuerde que el operador de la máquina es responsable de los peligros y accidentes causados a otras personas
o cosas. El fabricante no será en ningún caso responsable de los daños provocados por un uso indebido o
incorrecto de esta máquina.
SEGURIDAD ELÉCTRICA
• No modique nunca la clavija de ninguna manera. Las clavijas no modicadas y las bases coincidentes reducirán
el riego de choque eléctrico. Si descubre algún daño envíe su máquina al Servic nga la batería alejada del calor
y frío extremos.
• Cargue la batería solamente a una temperatura ambiente (aire circundante) entre 0ºC y 40ºC.
• No use el cable para llevar, levantar o desenchufar el cargador. Mantenga el cable lejos del calor, aceite, cantos
vivos o piezas en movimiento. Los cables dañados o enredados aumentan el riesgo de choque eléctrico.
• No opere el cargador de baterías al aire libre.
• Cuando no esté en uso o antes de limpiar y reparar, desconecte el cargador de la fuente de alimentación. Tenga
especial cuidado con la batería.
• Guarde la batería en un lugar seco entre 10ºC y 30ºC cuando no esté en uso.
• Esta batería está sellada y no debe salir nunca líquido de su interior. Si el sellado se estropea y el líquido toca su
piel, lávese rápidamente con abundante agua y jabón; neutralice el líquido con un ácido débil (como limón o
vinagre) y vaya a su centro médico con urgencia. Si el líquido de la batería toca sus ojos lávelos abundantemente
con agua durante 10 minutos y pida inmediatamente asistencia médica.
• La batería debe ser recargada cuando se detecte una energía insuciente para trabajar. No continúe utilizando
el producto con la batería baja.
• No cargue el paquete de baterías con otros cargadores que no sean de la marca.
• Cuando no este en uso, mantenga la batería alejada de objetos metálicos para evitar quemaduras provocadas
por un cortocircuito.
• El uso excesivo provocará una salida de líquido de la batería, por favor, evite su contacto. Si toca accidentalmente
el líquido enjuaguese con agua.
• La batería no está completamente cargada de fábrica, antes de intentar utilizarla cárguela completamente primero.
6
• No exponga las herramientas eléctricas a la lluvia o a la humedad aumentan el riesgo de una descarga eléctrica.
• Al operar una herramienta eléctrica en el exterior, utilice un cable de extensión adecuado para el uso en el
exterior.
SEGURIDAD EN EL MANTENIMIENTO, TRANSPORTE Y ALMACENAMIENTO
• No modique los controles del producto.
• Compruebe regularmente que no hay piezas rotas u otras condiciones que puedan afectar al correcto
funcionamiento de la máquina.
• Cambie inmediatamente las piezas desgastadas o deterioradas únicamente con piezas de repuesto originales.
• Lleve a cabo un mantenimiento periódico de la máquina. No intente ningún trabajo de mantenimiento o
reparación que no esté descrito en este manual de instrucciones. Le recomendamos que el mantenimiento y
reparaciones no descritos en este manual sean realizados por el Servicio Técnico Ocial.
• Al terminar el trabajo limpie siempre el polvo y la suciedad de la máquina.
• Apague la máquina antes de efectuar cualquier ajuste, cambio de accesorios, mantenimiento, transporte o
almacenamiento de esta máquina.
• Mantenga las empuñaduras de esta máquina secas y limpias.
• Si la máquina comienza a vibrar de modo extraño apáguela y examínela para encontrar la causa. Si no detecta la
razón lleve su máquina al Servicio Técnico Ocial.
• El equipo no es resistente a la intemperie, y no debe almacenarse bajo la luz solar directa, a altas temperaturas
ambientales o en lugares húmedos o mojados.
• Almacene el producto fuera del alcance de los niños.
SERVICIO
• Haga revisar periódicamente el producto por un técnico cualicado y use solamente piezas de recambio originales.
Ante cualquier duda póngase en contacto con el Servicio Técnico Ocial.
ES
7
ICONOS DE ADVERTENCIA
Los iconos en las etiquetas de advertencia que aparecen en ésta máquina y/o en el manual indican información
necesaria para la utilización segura de ésta máquina.
¡Atención peligro!
Lea atentamente este manual antes de
poner la máquina en marcha.
Use protección ocular y auditiva.
Use guantes de seguridad antideslizantes.
No lo exponga a la lluvia o a condiciones
de humedad.
Riesgo de descarga eléctrica.
Las personas que no están debidamente
protegidas deben estar a una distancia de
seguridad.
Mantega a los niños alejados de la
máquina.
Peligro de proyección de materiales. Tenga
cuidado con los objetos que puedan ser
tocados y proyectados por la máquina.
No acerque las manos ni cualquier otra
parte del cuerpo a las partes móviles de la
máquina.
Antes de realizar labores de
mantenimiento o reparación en la
máquina apáguela y extraiga la batería.
Nivel de potencia sonora garantizado XX
Lwa, dB(A).
Deshágase de su aparato de manera
ecológica. No lo tire a los contenedores de
basura doméstica.
Cumple con las directivas CE.
8
DESCRIPCIÓN DEL PRODUCTO
CONDICIONES DE USO
Utilice esta máquina solamente para introducir y aojar tornillos y pernos, así como para apretar y aojar tuercas
dentro de la correspondiente escala de tamaños. No utilice el taladro para otros nes no previstos. Cualquier otro uso
diferente al descrito anteriormente puede provocar situaciones peligrosas y exime al fabricante de toda responsabilidad.

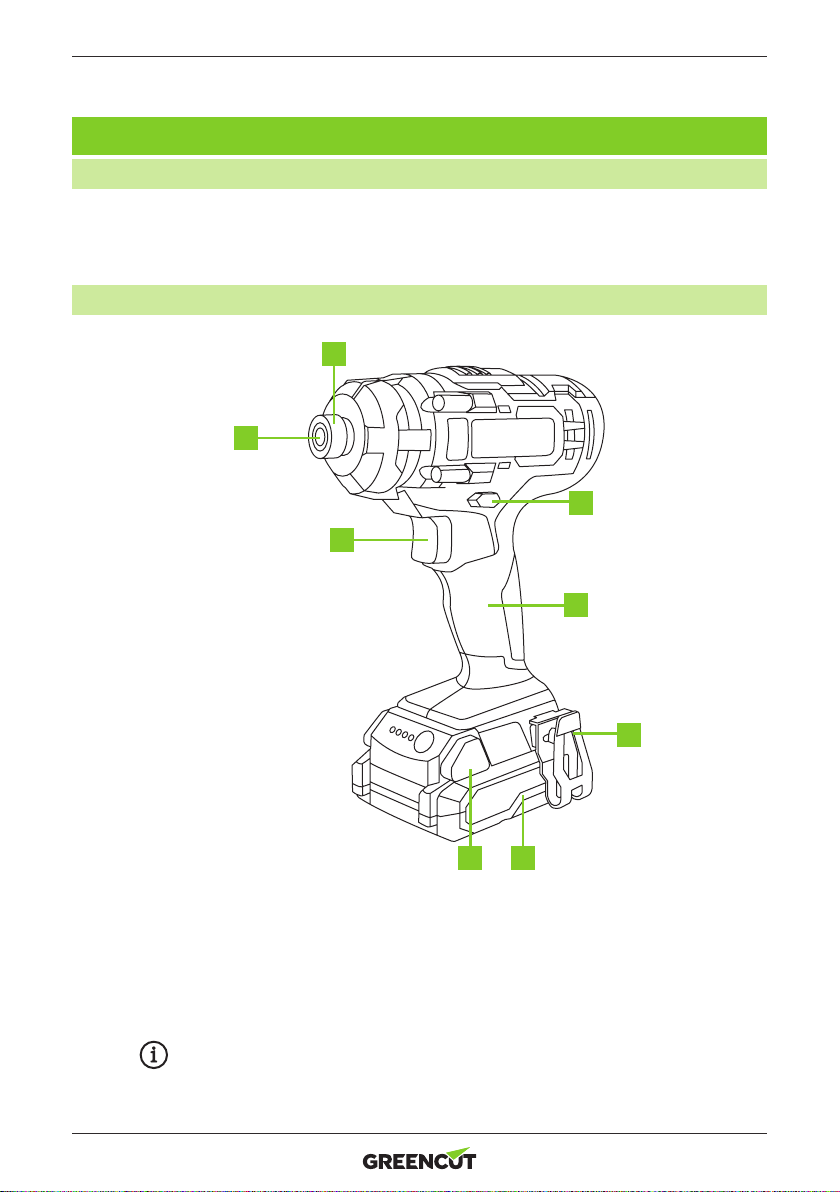

DESCRIPCIÓN DETALLADA DEL PRODUCTO
NOTA: Los productos detallados en este manual pueden variar en apariencia, inclusiones,
descripción y embalaje de los mostrados o aquí descritos.
1. Portaherramientas
2. Mandril
3. Interruptor de dirección rotativa
4. Interruptor de encendido/apagado
5. Mango
6. Botón de desbloqueo de la batería
7. Batería
8. Gancho para el cinturón
1
4
5
6
3
7
8
2
ES
9
CARACTERÍSTICAS TÉCNICA
NOTA: GREENCUT se reserva el derecho de modicar las características técnicas sin previo aviso.
CONTENIDO DE LA CAJA
1. Atornillador
2. Bolsa de transporte
3. Batería recargable
4. Cargador
5. Manual de instrucciones
• Extraiga el producto y los accesorios de la caja. Asegúrese de que estén presentes todos los artículos.
• Inspeccione el producto para asegurarse de que no haya sufrido ninguna rotura o daño durante el transporte.
• No deseche el material de empaquetado hasta que haya inspeccionado cuidadosamente el producto y la haya
utilizado satisfactoriamente.
ATENCIÓN: Si falta o está dañada alguna pieza póngase en contacto con el Servicio Técnico Ocial.
No utilice este producto sin haber reemplazado la pieza. Usar este producto con partes dañadas o
faltantes puede causar lesiones serias al operador.
ATD200L
Tensión nominal 20V
Tasa de impactol 0-3500rpm
Velocidad sin carga 0-3000rpm
Fuerza de torsión 130 Nm
Portaherramientas 1/4” (6.35mm)
Tiempo de carga de batería 1 hora
Batería 20V 2.2Ah
Cargador compatible CBT200L
Peso 2Kg
10
MONTAJE
INSTALACIÓN O EXTRACCIÓN
1. Para instalar la punta, tire del mandril hacia adelante e inserte la punta de
destornillador (8) o broca de zócalo en el mandril lo máximo posible. A
continuación, suelte el mandril para jar la punta o broca.
2. Utilice sólo puntas de destornillador con retén de bola (DIN 3126-E6.3).
Otras puntas pueden utilizarse con un portabrocas universal (10).
3. Para retirar la punta de destornillador o broca de zócalo tire del mandril (2)
hacia adelante y tire de la herramienta de inserción con rmeza.
USO DEL PRODUCTO
SENTIDO DE GIRO
El interruptor de la dirección de rotación (3) se utiliza para invertir la dirección de rotación de la máquina. Sin embargo,
esto no es posible si el interruptor de encendido y apagado (4) esta activado.
1. Rotación derecha: Para introducir tornillos y apretar tuercas, presione el interruptor de dirección de rotación
(3) hasta el tope izquierdo.
2. Rotación izquierda: Para aojar y destornillar tornillos y tuercas, presione el interruptor de dirección de
rotación (3) hasta el tope derecho.
ENCENDIDO Y APAGADO
ATENCIÓN: Fije primero el tornillo en la herramienta antes de hacer funcionar.
1. Para poner en marcha la máquina, pulse el interruptor On/Off (4) y manténgalo pulsado.
2. Para detener la máquina, suelte el interruptor On/Off (4).
AJUSTE DE VELOCIDAD
La velocidad de la herramienta eléctrica encendida se puede ajustar de forma variable, dependiendo de cuánto se
pulse el interruptor de encendido/apagado (4).
Una ligera presión sobre el interruptor de encendido/apagado (4) da como resultado una baja velocidad de rotación.
Una mayor presión sobre el interruptor da como resultado un aumento de la velocidad.
Indice
Lingue:
