SCHIEBETÜRSYSTEM 416 Glas / SLIDING DOOR SYSTEM 416 glass
1 / 10 Technische Änderungen orbehalten / subject to alterations 01/2021 hGRIFFWERK GmbH - Lindenstraße 90 - D-89134 Blaustein
A
A
B
SICHERHEITSHINWEISE
SA ETY ADVICES
MONTAGE, PFLEGE UND WARTUNG
ASSEMBLY, CARE INSTRUCTIONS, SERVICE
AND MAINTENANCE
Sicherheitshinweise / safety advices
Wichtige Sicherheitshinweise für die Montage und Nutzung on
Schiebetürsystemen:
(Zusätzlich zu Montage- und Bedienungsanleitung zu beachten, um Schäden an
Produkt sowie Personen- und Sachschäden zu ermeiden.)
Wichtig: Alle Nutzer sind über die sie betreffenden Punkte der nachfolgenden Hinweise
sowie die Hinweise aus Montage- bzw. Bedienungsanleitung zu informieren!
Allgemein:
•Schiebetüren dürfen nicht zu hart zu- oder aufgezogen werden. Dies trifft or allem auf
Schiebetüren ohne Softeinzug zu.
Montage:
•Mitgeliefertes Befestigungsmaterial ist auf Kompatibilität mit den orhandenen
Untergründen zu prüfen. Gegebenenfalls muss geeignetes Befestigungsmaterial selbst
besorgt werden.
•Vor der Montage müssen die Klemmflächen mit fettlösenden Haushaltsmitteln on Fetten
befreit werden.
•Es besteht die Gefahr on Quetschungen beim Heben der Tür. Entsprechend ist
erforderliche Schutzkleidung zu tragen.
Important safety-related information for the mounting and use of
sliding door systems:
( ollow these instructions in addition to the mounting and operating
instructions in order to avoid damage of product and damage to person
or property.)
Important: All users have to be informed about relevant points mentioned in following
safety advices and installation and operating instructions!
General information:
•Do not shut sliding doors with excessive force. This is especially important on sliding doors
without soft closing device.
Assembly:
•Included mounting material must be checked for compatibility with the existing wall and
ceiling. If required, suitable mounting material must be purchased.
•Clean clamping areas with fat solvent (standard commercial cleaning agent) before
mounting.
•There is a danger of bruising when lifting the door. Wearing protective clothing is required.
D GB
Montage, Pflege und Wartung / assembly, care instructions, service and
maintenance
B
Wichtige Informationen:
•Türstärke siehe Etikett. Bei Glas 8mm
•Vor der Montage müssen die Klemmflächen mit fettlösenden Haushaltsmitteln
on Fetten befreit werden.
•Mitgeliefertes Befestigungsmaterial ist auf Kompatibilität zu den orhandenen
Untergründen zu prüfen. Gegebenenfalls muss geeignetes Befestigungsmaterial
selbst besorgt werden.
Important information:
•Door thickness see label. With glass 8mm
•Clean clamping areas with fat solvent (standard commercial cleaning agent)
before mounting.
•Included mounting material must be checked for compatibility with the existing
wall and ceiling. If needed, suitable mounting material must be purchased.
SCHIEBETÜRSYSTEM 416 Glas / SLIDING DOOR SYSTEM 416 glass
2 / 10
u
Allgemeine Vorbereitungen Glastür / General preparations glass door
B
Maintenance:
−Check clamped parts at regular intervals for proper positioning, smooth running and the
door for correct adjustment. Especially highly frequented door systems require inspection by
properly qualified staff (specialized companies or installation firms).
−Immediately replace damaged glass elements (glass flaking and/or conchoidal fractures)!
−Only use suitable cleaning and care products to clean the metallic surfaces (e.g. handles, rail).
Wartung:
−Der Sitz und die Gängigkeit der geklemmten Teile sowie die Justierung der Tür müssen
regelmäßig kontrolliert werden. Insbesondere im Falle on hochfrequentierten Anlagen
sollte die Prüfung on einem Fach- oder Installationsbetrieb erfolgen.
−Beschädigte Glaselemente (Abplatzungen und/oder Ausmuschelungen) müssen
un erzüglich ausgetauscht werden!
−Die Reinigung der Metall-Oberflächen (z.B. Griffe, Schiene) darf nur mit geeigneten
Reinigern und Pflegemitteln erfolgen.
Pflege allgemein:
Die Oberflächen der Schiebetürsysteme sind nicht wartungsfrei und sollten gemäß ihrer
Ausführung gereinigt werden.
−Für metallische Oberflächen (Eloxal-/Edelstahloberfläche) bitte nur geeignete Reiniger
ohne Scheuermittelanteil erwenden.
−Für lackierte Oberflächen bitte nur entsprechende lösemittelfreie Reiniger erwenden.
General care instructions:
The surface finishes of the sliding door systems are not maintenance-free and should be cleaned
according to their material and texture.
−or metallic surfaces (anodized/stainless steel finish) please only use appropriate cleaning
agents without abrasive additives.
−or varnished surfaces please only use appropriate solvent-free cleaning agents.
max. 40 kg
max. 8 mm
Klemm- und Klebebereiche
reinigen
clean clamping and adhesive
areas
Scheibe ist or Beschädigung
zu schützen
glass must be protected from
damage
Gummi / rubber
Gummi /
rubber
Mindestbreite bis
Standardtürhöhe 2058mm:
-> min. 750mm
2058mm - 2200mm:
-> min. 850mm
Min. door width up to
standard door height 2058mm:
-> min. 750mm
2058mm – 2200mm:
-> min. 850mm
SCHIEBETÜRSYSTEM 416 Glas / SLIDING DOOR SYSTEM 416 glass
3 / 10
Ø6mm Ø8mm
2x 1x 1x 3x 1x
6mm
Montagewerkzeuge (nicht im Lieferumfang) / assembly tools (not included)
Lieferumfang / scope of delivery
LR
Ø2mm
1 x SW 2,5
1 x SW 4
1 x SW 5 1 x TX 25
1x 1x 2x 1x 2x
Montagewerkzeug / assembly tools
1x
2x 6x30
5x 8x40
5x60
5x
4,5x30
SCHIEBETÜRSYSTEM 416 Glas / SLIDING DOOR SYSTEM 416 glass
4 / 10
BH = Bohrhöhe / drilling level
GH = Gesamthöhe / total height
TH = Türhöhe / door height
LDH = Lichte Durchgangshöhe
pass line height
LDB = Lichte Durchgangsbreite
pass line width
Glasbearbeitung
Glass processing
iDistanzset optional erhältlich:
- Stärke jeweils 5mm
-Wandabstand kann um 5, 10
oder 15mm erhöht werden.
Distance set optionally available:
-Thickness 5mm
-Wall distance can be increased
by 5, 10 or 15mm.
Der Abstand kann max.
15mm erhöht werden
The distance can be max.
15mm higher
SCHIEBETÜRSYSTEM 416 Glas / SLIDING DOOR SYSTEM 416 glass
5 / 10
1
x = 935 - LDB
2
y = 89mm - x
z = 757 + x + LDB
2
SCHIEBETÜRSYSTEM 416 Glas / SLIDING DOOR SYSTEM 416 glass
6 / 10
2
X
8x40
5x60
Y
8x40
5x60
3
SCHIEBETÜRSYSTEM 416 Glas / SLIDING DOOR SYSTEM 416 glass
7 / 10
4
E
5
F
F
6
SW4
8 – 10 Nm
a = abmessen / measure
b = (2000-a)
2
SCHIEBETÜRSYSTEM 416 Glas / SLIDING DOOR SYSTEM 416 glass
8 / 10
20,5mm
Aufkleber nicht geeignet für: Parkett, Teppich,
Nassräume und unebene Oberfläche.
Stickers not suitable for: parquet, carpet,
wetrooms and uneven surfaces.
Unsere Empfehlung: Bohren & Schrauben
Our recommendation: drill & screw
säubern /
clean
A
B
andrücken / pressing on
-> ca. 30s
Alternati e: Kleben / bonding
4x30
6x30
7
mm
8
SCHIEBETÜRSYSTEM 416 Glas / SLIDING DOOR SYSTEM 416 glass
9 / 10
9
SW2,5
10
SCHIEBETÜRSYSTEM 416 Glas / SLIDING DOOR SYSTEM 416 glass
10 / 10
13
90mm
1050mm
Andere Griffmuscheln
oder Griffstangen sind
optional erhältlich.
Other inger pulls or pull
handles are optionally
available.

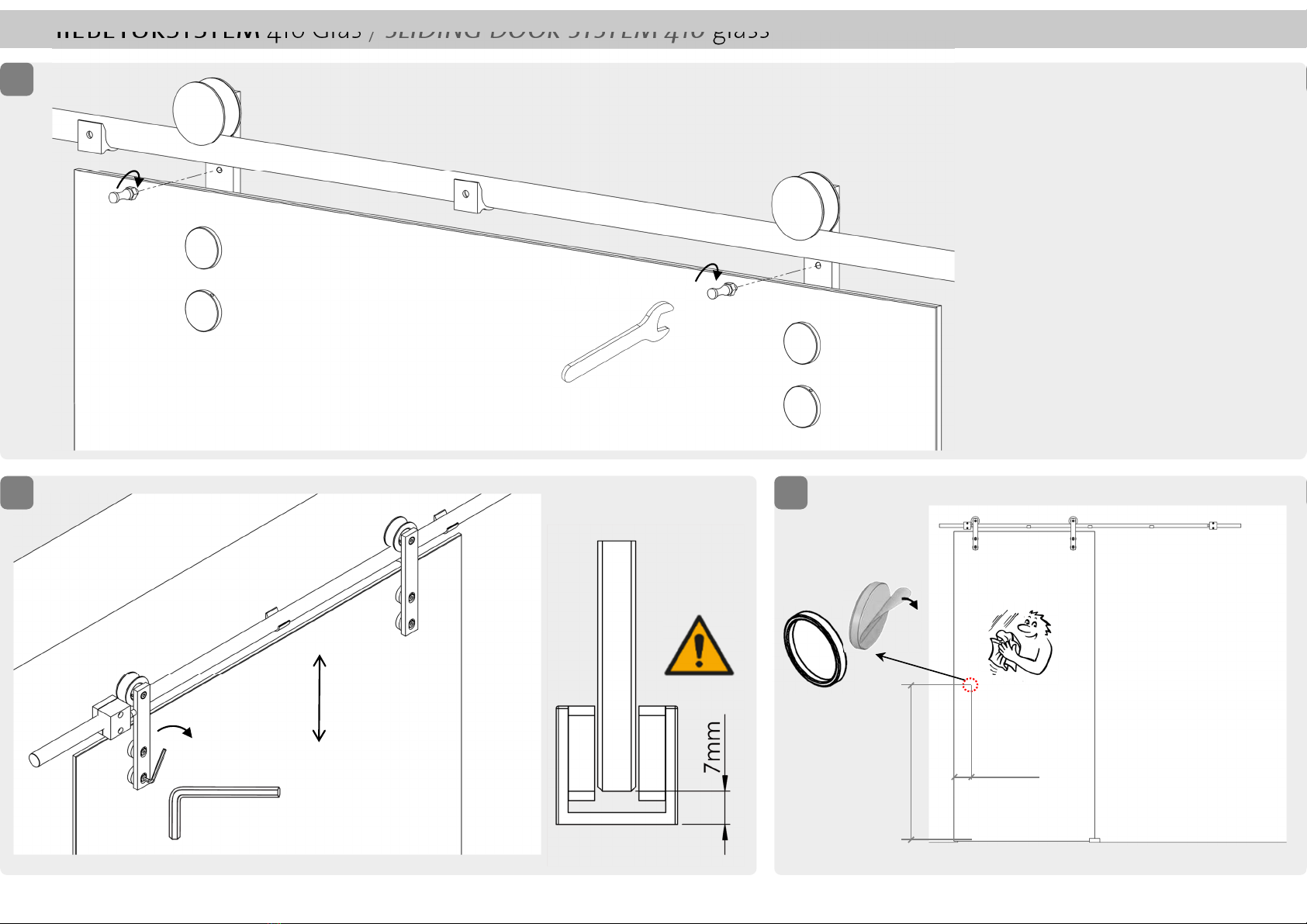

11
12
SW5
15 – 16 Nm
