Grizzly H4519 Manuale utente

H4519 3 HP Air Compressor-18-

57-1

57-2

57-3 57-5

57-6

57-4

82 83

3536

39 40 4142 43

44 49

60 4321

4546

77 76

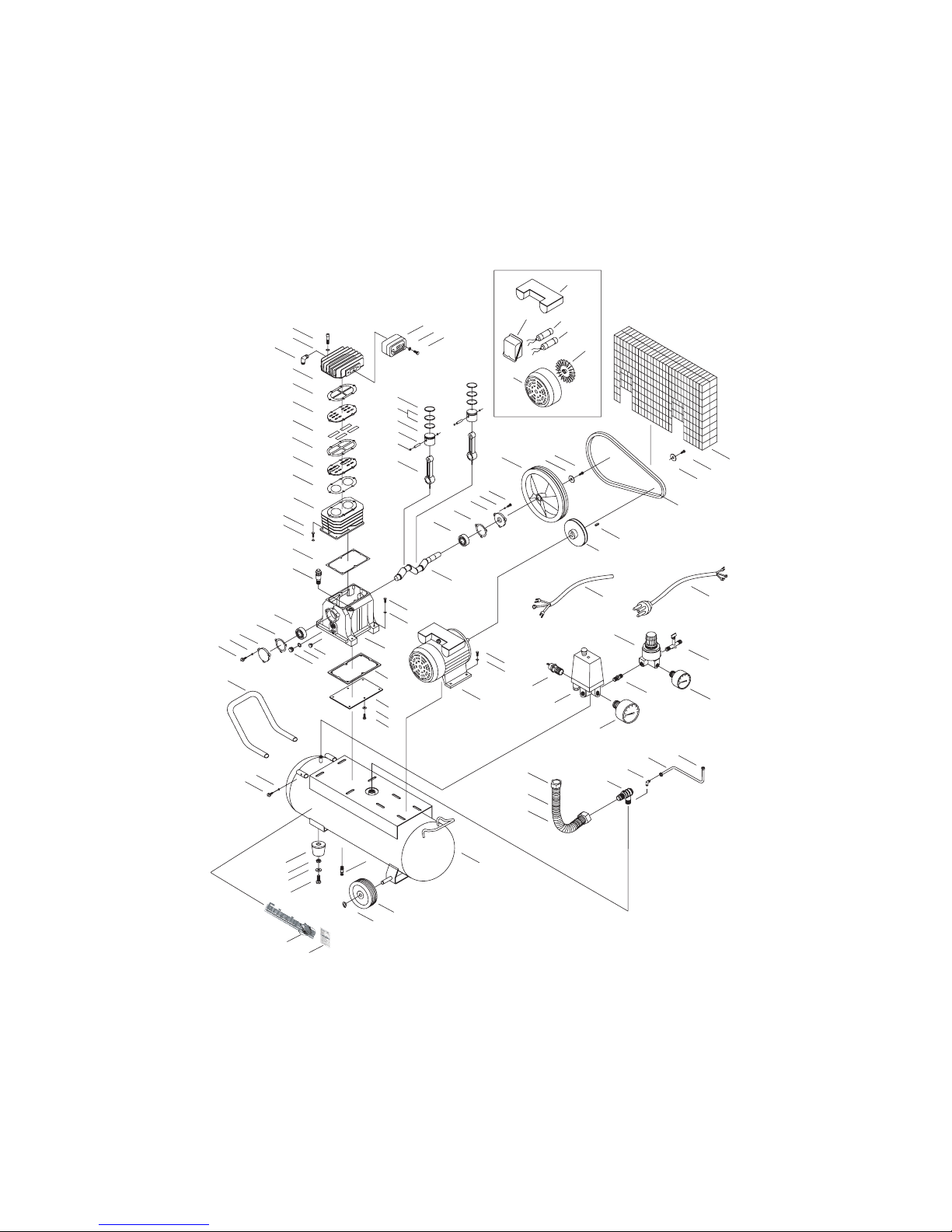

Model H4519 3 HP Air Compressor

H4519 3 HP Air Compressor -19-

1P4519001 CRANK CASE

2P4519002 OIL PLUG

3P4519003 SEAL RING

4P4519004 OIL GLASS G1⁄2

5P4519005 BOTTOM PLATE SEAL RING

6P4519006 CRANKCASE BOTTOM PLATE

7PLW04M LOCK WASHER 8MM

8PB26M HEX BOLT M8-1.25 X 30

9PB09M HEX BOLT M8-1.25 X 20

10 PLW04M LOCK WASHER 8MM

11 P4519011 REAR COVER

12 P4519012 GASKET

13 P6202 BALL BEARING 6202ZZ

14 P4519014 OIL BREATHER

15 P4519015 CYLINDER GASKET

16 P4519016 CONNECTING ROD

17 P4519017 INT RETAINING RING 12 MM

18 P4519018 PISTON PIN 12 X 37.5

19 P4519019 PISTON

20 P4519020 OIL RING

21 P4519021 COMPRESSOR RING

22 PLW04M LOCK WASHER 8MM

23 PB26M HEX BOLT M8-1.25 X 30

24 P4519024 CYLINDER

25 P4519025 PLATE GASKET

26 P4519026 VALVE PLANK

27 P4519027 CYLINDER HEAD GASKET

28 P4519028 VALVE PLATE

29 P4519029 UPPER PLATE

30 P4519030 CYLINDER HEAD GASKET

31 P4519031 CYLINDER HEAD

32 P4519032 90˚ ELBOW 1⁄2MPT 3⁄8-16 UNF

33 PLW04M LOCK WASHER 8MM

34 PSB98M CAP SCREW M8-1.25 X 160

35 P4519035 AIR FILTER

36 PLW04M LOCK WASHER 8MM

37 PB15M HEX BOLT M8-1.25 X 40

38 P4519038 CRANKSHAFT

39 P6202 BALL BEARING 6202ZZ

DESCRIPTION

REF PART #

H4519 3 HP Air Compressor-20-

40 P4519040 FRONT COVER GASKET

41 P4519041 FRONT BEARING COVER

42 PLW04M LOCK WASHER 8MM

43 PB09M HEX BOLT M8-1.25 X 20

44 P4519044 PUMP PULLEY

45 P4519045 GASKET 8MM

46 PB20M HEX BOLT M8-1.25 X 35

47 PW01M FLAT WASHER 8MM

48 PB15M HEX BOLT M8-1.25 X 40

49 P4519049 SAFETY GUARD

50 P4519050 V-BELT

51 PK41M KEY 8 X 8 X 40

52 P4519052 MOTOR PULLEY

53 P4519053 POWER WIRE

54 P4519054 POWER CORD W/PLUG

55 PB26M HEX BOLT M8-1.25 X 30

56 PLW04M LOCK WASHER 8MM

57 P4519057 MOTOR

57-1 P4519057-1 MOTOR FAN

57-2 P4519057-2 MOTOR FAN COVER

57-3 P4519057-3 SWITCH COVER

57-4 PC250 R CAPACITOR 250 MFD 250 VAC

57-5 PC040B S CAPACITOR 40 MFD 400 VAC

57-6 P4519057-6 CAPACITOR COVER

58 PB26M HEX BOLT M8-1.25 X 30

59 PLW04M LOCK WASHER 8MM

60 P4519060 HANDLE GRIP

61 P4519061 SAFETY VALVE

62 P4519062 PRESSURE SWITCH

63 P4519063 PRESSURE GAUGE

64 P4519064 NIPPLE 1⁄4X 1⁄8NPT

65 P4519065 REGULATOR

66 P4519066 PRESSURE GAUGE

67 P4519067 DRAIN VALVE

68 P4519068 FLARE CONNECTOR ID 10MM

69 P4519069 EXHAUST PIPE 6MM

70 P4519070 ELBOW 1⁄8MPT X 1⁄16 MPT

71 P4519071 CHECK VALVE

72 P4519072 COMPRESSION NUT 3⁄8FPT

DESCRIPTION

REF PART #

H4519 3 HP Air Compressor -21-

73 P4519073 EXHAUST PIPE

74 P4519074 COOLING FIN

75 P4519075 TANK

76 P4519076 TANK WHEEL

77 PR06M EXT RETAINING RING 16MM

78 P4519078 DRAIN VALVE 14MM

79 P4519079 RUBBER FOOT

80 PLW04M LOCK WASHER 8MM

81 PN03M HEX NUT M8-1.25

82 P4519082 GRIZZLY LOGO

83 P4519083 MACHINE ID LABEL

DESCRIPTION

REF PART #
