-34- G0508 10 HP Industrial Dust Collector

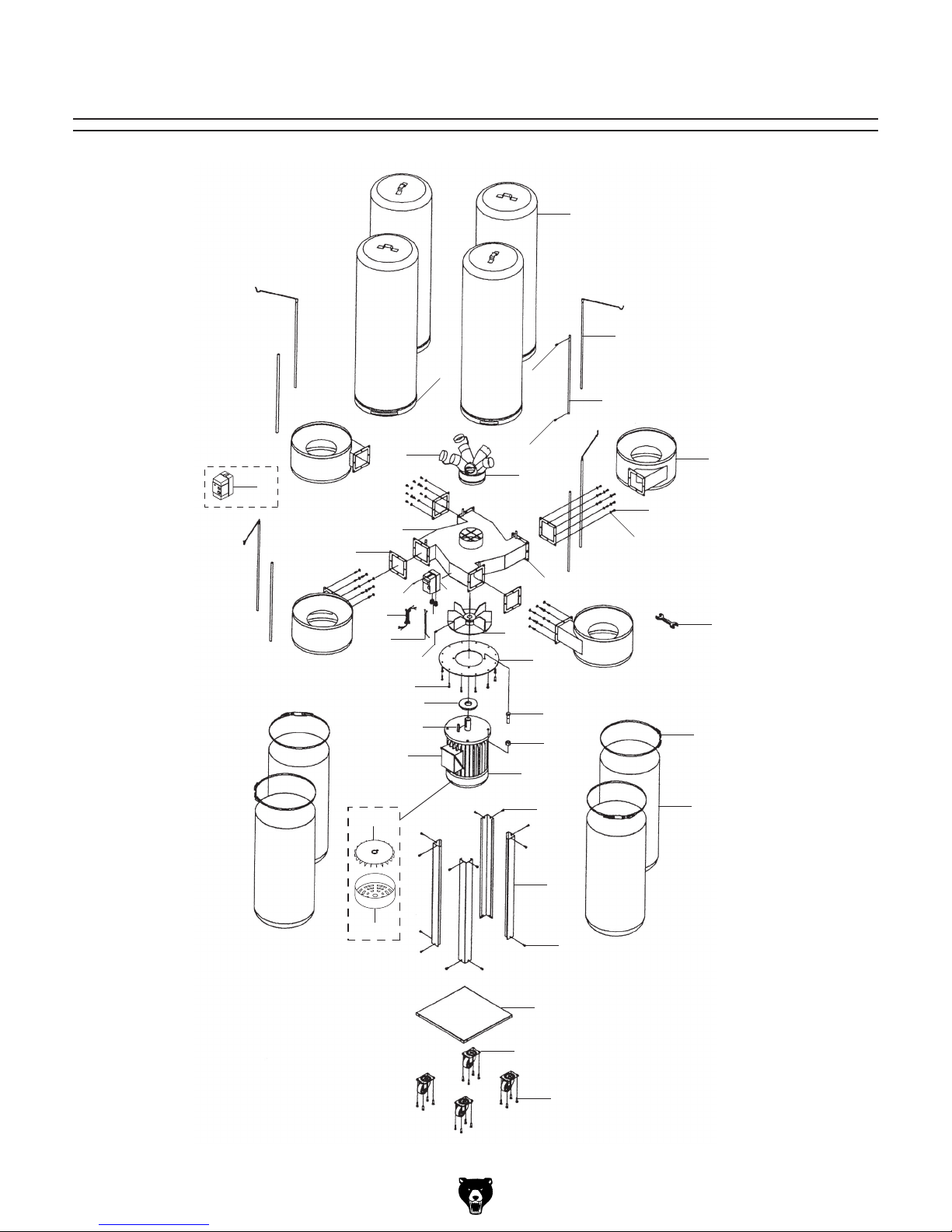

Parts Breakdown





 













































 

  























G0508 10 HP Industrial Dust Collector -35-

Parts List

REF PART # DESCRIPTION REF PART # DESCRIPTION

1 P5954001 CASTER 18 P0508018 BAG CLAMP

2 PB09 HEX BOLT 5/16-18 X 1/2 19 P0508019 HANGER SUPPORT

3 P0508003 BASE 20 P0508020 HANGER

5 P0508005 SUPPORTING LEG 21 P0508021 SWITCH 220VAC 3-P

6 P0508006 MAIN HOUSING 22 P0508022 POWER CORD

7 P0508007 IMPELLER 23 P0508023 MOTOR CORD

8 P0508008 MOTOR PLATE 24 PB09 HEX BOLT 5/16-18 X 1/2

9 P0508009 SPECIAL WASHER 25 PB55 HEX BOLT 1/2-13 X 1-1/2

10 P0508010 MOTOR 26 PN13 HEX NUT 1/2-13

10-1 P0508010-1 MOTOR FAN COVER 27 PB07 HEX BOLT 5/16-18 X 3/4

10-2 P0508010-2 MOTOR FAN 28 P0508028 STRAIN RELIEF

10-3 P0508010-3 MOTOR JUNCTION BOX 29 PN02 HEX NUT 5/16-18

11 P0508011 KEY 10 X 8 X 50 30 PB03 HEX BOLT 5/16-18 X 1

12 P0508012 RUBBER GASKET 31 PW07 FLAT WASHER 5/16

13 P0508013 COLLECTOR 33 PB19 HEX BOLT 1/4-20 X 1/2

14 P5954023 LOWER COLLECTION BAG 34 PB24 HEX BOLT 3/8-16 X 1-1/4

15 P0508015 UPPER FILTER BAG 35 PS12 PHLP HD SCR 1/4-20 x 5/8

16 P0508016 INLET 36 PWR1012 COMBO WRENCH 10/12MM

17 P0508017 INLET COVER 37 P0508037 440V CONVERSION KIT

-36- G0508 10 HP Industrial Dust Collector

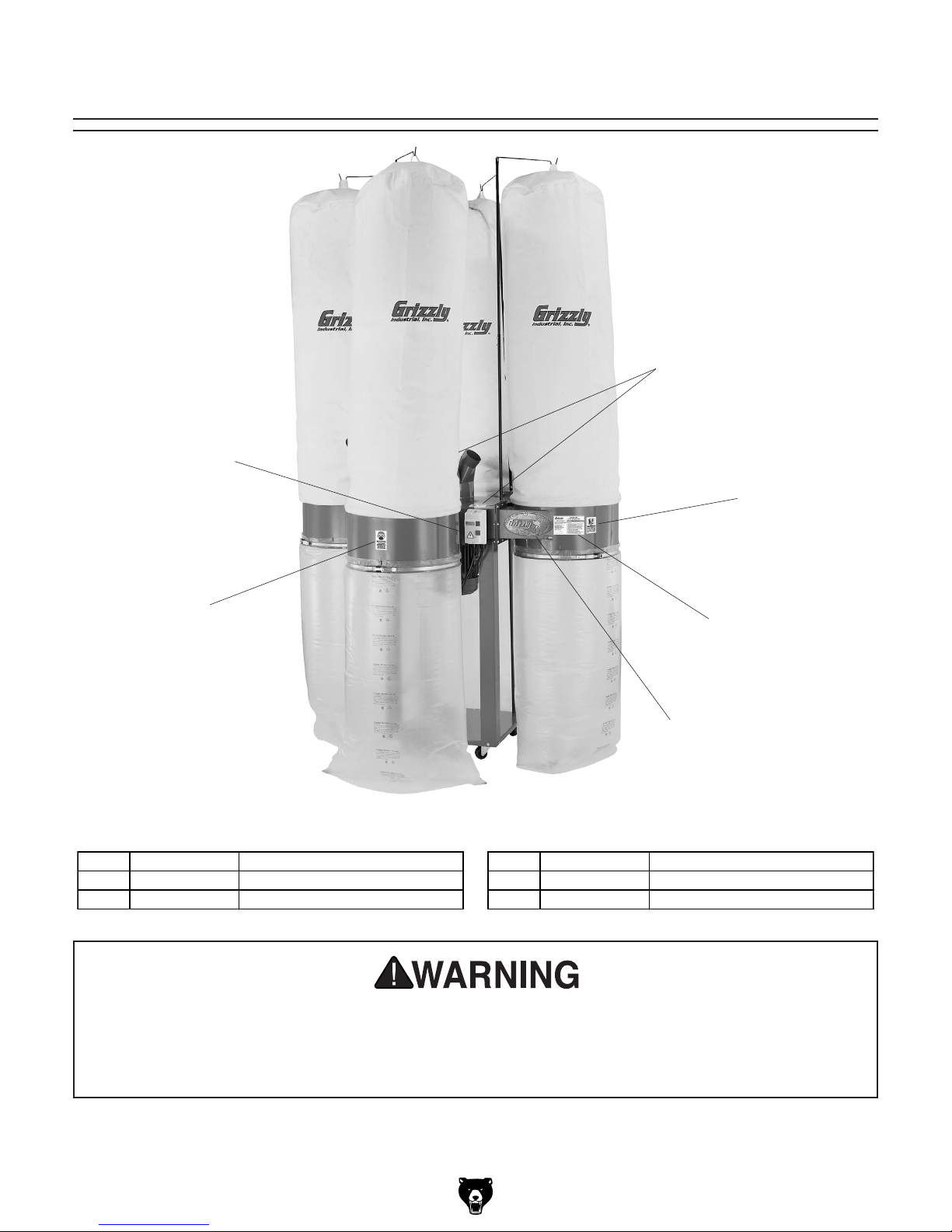

Label Placement

Safety labels warn about machine hazards and ways to prevent injury. The owner of this machine

MUST maintain the original location and readability of the labels on the machine. If any label is

removed or becomes unreadable, REPLACE that label before using the machine again. Contact

Grizzly at (800) 523-4777 or www.grizzly.com to order new labels.

REF PART # DESCRIPTION REF PART # DESCRIPTION

38 P05080038 MACHINE ID LABEL 41 PLABEL-12 READ MANUAL

39 PLABEL-14 ELECTRICITY LABEL 42 P05080042 NO HANDS AT INLET LABEL

40 P05080040 DUST MASK LABEL 43 PLABEL-8 GRIZZLY LOGO
