Grizzly G0533 Guida rapida

G0533 3HP Dry Spray Booth -23-





























































 





 



 



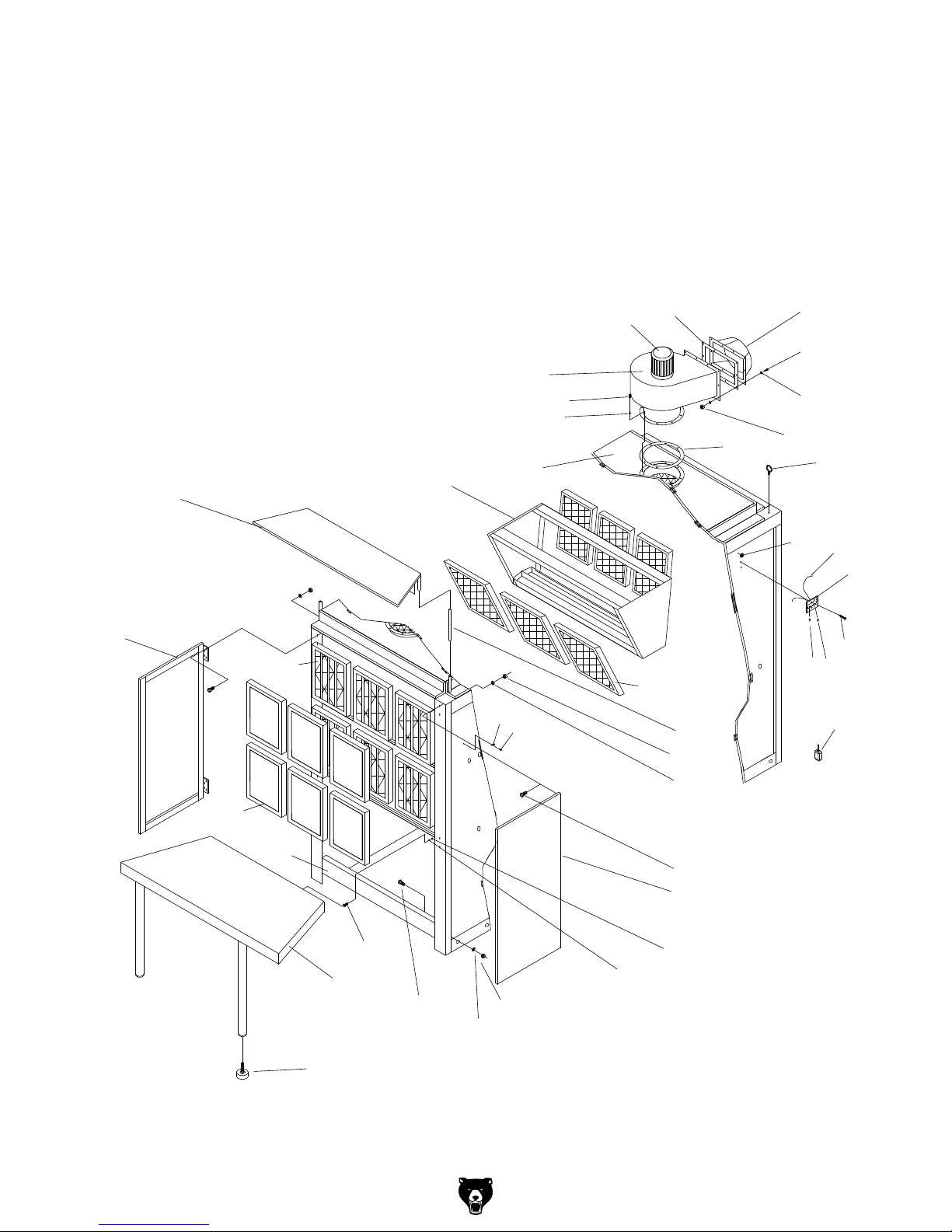

Parts Breakdown

-24- G0533 3HP Dry Spray Booth

REF PART # DESCRIPTION REF PART # DESCRIPTION

1 P0533001 EXHAUST FAN HOUSING 20 PN05 HEX NUT 1/4-20

2 PB03 HEX BOLT 5/16-18 x 1 21 PW06 FLAT WASHER 1/4

3 PW07 FLAT WASHER 5/16 22 PN05 HEX NUT 1/4-20

4 P0533004 MOTOR E81J1409M-GG 23 PW06 FLAT WASHER 1/4

5 P0533005 AIR FILTER INDICATOR 24 PFH04 FLAT HD SCR 1/4-20 x 5/8

5-1 PHTEK5M TAP SCREW M4 X 12 25 PFH04 FLAT HD SCR 1/4-20 x 5/8

5-2 P0533005-2 PLASTIC CLIP 26 P0533026 WORK TABLE

6PHTEK32M TAP SCREW M4 X 45 27 P0533027 LEG CUSHION 3/8"

7 P0533007 OUTLET 12" 28 P0533028 TOP STEEL CURTAIN

8 PB03 HEX BOLT 5/16-18 x 1 29 H5838 10 MIC. SECOND STAGE FILTER

9 PW07 FLAT WASHER 5/16 30 H5837 30 MICRON FIRST STAGE FILTER

10 PN02 HEX NUT 5/16-18 31 P0533031 RIGHT STEEL CURTAIN

11 P0533011 MACHINE BODY 32 P0533032 SUPPORT BAR

12 P0533012 HOOK 3/8" 33 P0533033 OUTLET GASKET

13 P0533013 FILTER CASE 34 P0533034 INLET GASKET

14 H7353 5 MICRON THIRD STAGE FILTER 60 P0533060 TUBING

15 P0533015 CONNECTOR BAR 61 P0533061 TUBING CONNECTOR FITTING

16 PN05 HEX NUT 1/4-20 62 P0533062 RED GAUGE OIL

17 PW06 FLAT WASHER 1/4 63 P0533063 RED ARROW

18 PFH04 FLAT HD SCR 1/4-20 x 5/8 64 P0533064 GREEN ARROW

19 P0533019 LEFT STEEL CURTAIN

Parts List

G0533 3HP Dry Spray Booth -25-

Safety Label Placement and Parts List

Safety Label Placement

The safety labels on this machine warn and indicate how to protect the operator or bystander from

machine hazards. The machine owner MUST maintain the original label location and readability.

If a label is removed or becomes unreadable, REPLACE the label before using the machine. For

new labels, contact Grizzly Industrial Inc. at (570) 546-9663 or [email protected].

REF PART # DESCRIPTION REF PART # DESCRIPTION

35 PLABEL-11 LABEL (SAFETY GLASSES) 42 P0533042 LABEL (NOTICE-REGULATIONS)

36 PLABEL-12A LABEL (READ MANUAL VERT.) 43 G8589 GRIZZLY NAMEPLATE-LARGE

37 P0533037 LABEL (EXPLOSION HAZARD) 44 P0533044 LABEL (NOTICE-FILTERS)

38 P0533038 LABEL (FIRE HAZARD) 45 PLABEL-14 LABEL (ELECTRICITY)

39 P0533039 LABEL (EAR PROTECTION) 46 P0533046 LABEL (ROTATION DIRECTION)

40 PLABEL-15 LABEL (RESPIRATOR) 47 P0533047 LABEL (IMPELLER HAZARD)

41 P0533041 LABEL (UNPLUG-FILTER CHG.) 48 P0533048 MACHINE ID LABEL

38 42
