Español
Campo de aplicación
Es posíble el funcionamiento con:
- Acumuladores de presión
- Calentadores instantáneos con control térmico
- Calentadores instantáneos con control hidráulico
No instalar con acumuladores sin presión
(calentadores de agua sin presión).
Datos técnicos
•Caudal máx. 8.3 L/min o 2.2 gpm/60 psi
•Presión
- mín. 7.25 psi
- recomendada 14.5 - 72.5 psi
- si la presión es superior a 72.5 psi, se deberá
instalar una válvula reductora de presión
•Presión de utilización máx. 145 psi
•Presión de verificación 232 psi
•Temperatura
- máx. (entrada del agua caliente) 176 °F
•Acometida del agua fría - a la derecha
caliente - a la izquierda
A tener en cuenta
- Deberán evitarse las diferencias de presión entre
las acometidas del agua fría y del agua caliente.
- A ser instalado conforme a códigos y reglamentos
locales.
- Este mezclador no esta previsto para utilizar en
enseres móuiles
Instalación
¡Purgar las tuberías!

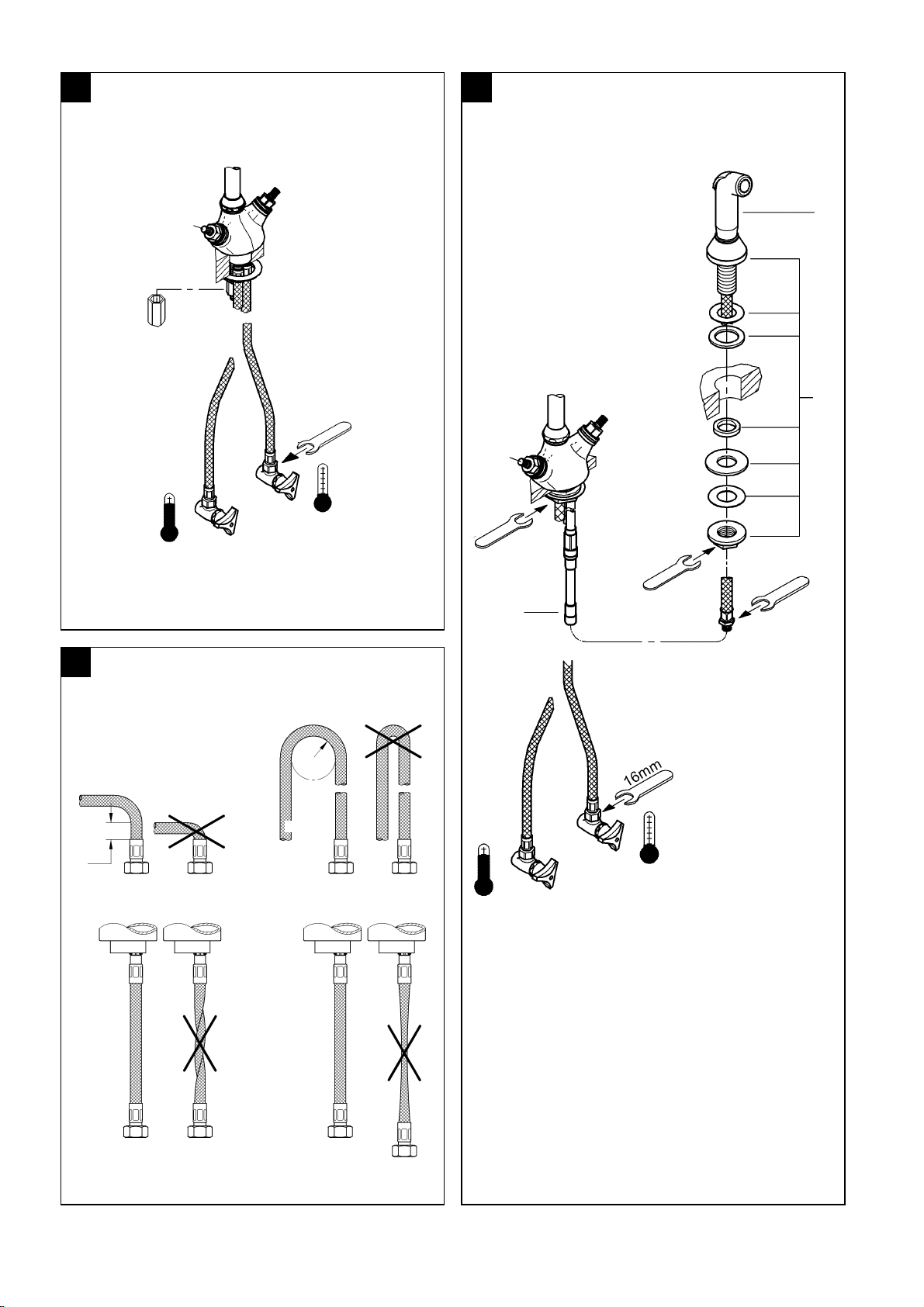

Montaje y conexión, véase la página desplegable III,
fig. [1], [2] y [3].

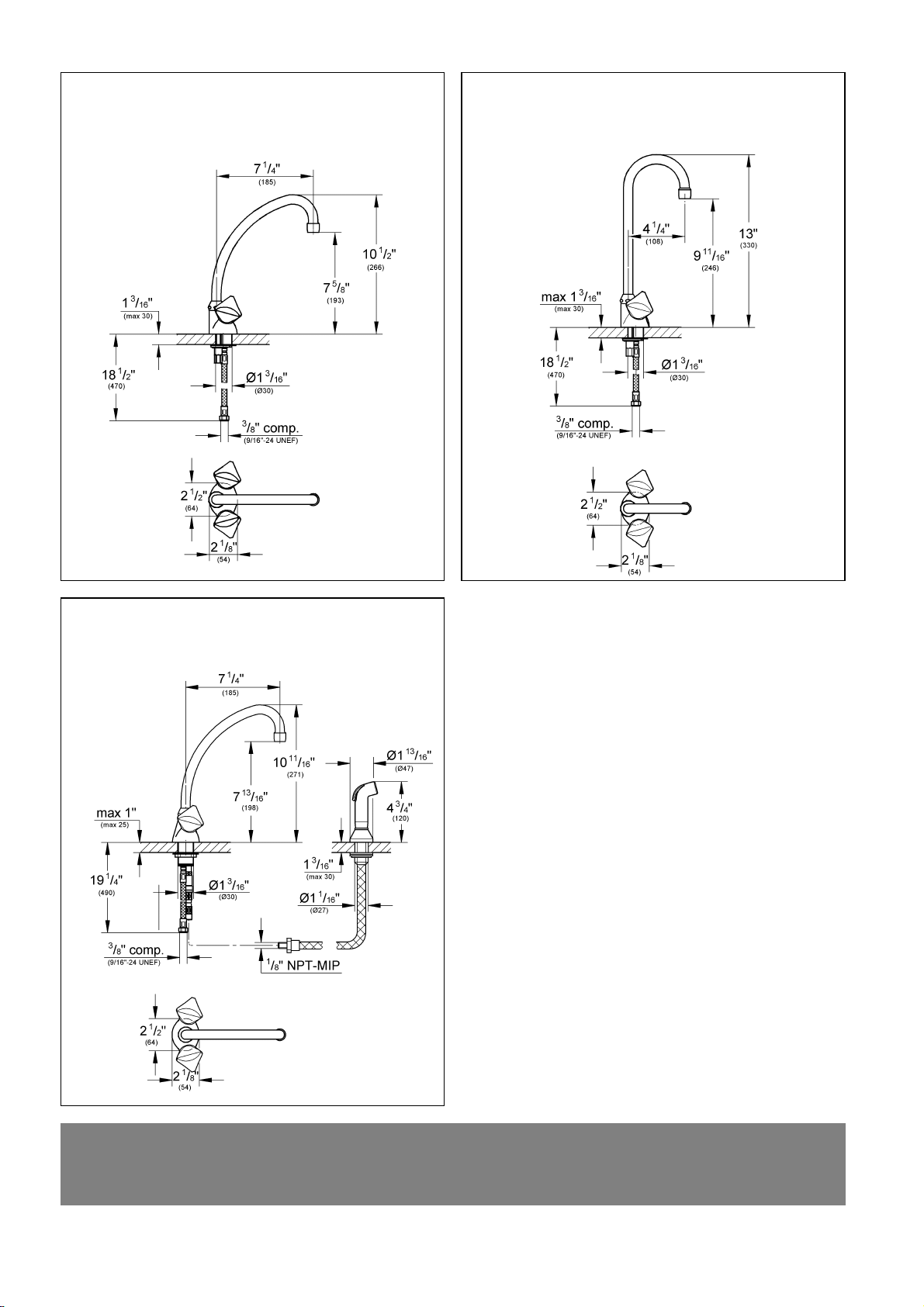

Respetar el croquis de la página despegable I.
Conectar el flexo con teleducha (31 735 / 31 771),
ver la fig. [3].
(No utilizar juntas adicionales.)
1.Montar soporte teleducha (A).
2.Introducir el flexo completo con la teleducha (B)
desde arriba y a través del soporte teleducha.
3.Conectar el flexo con el elemento giratorio de
conexión del mezclador (C).
Abrir las llaves de escuadra y comprobar la
ausencia de escapes.
Mantenimiento
Revisar, limpiar y cambiar eventualmente todas las
piezas, y engrasarlas con grasa especial para grifería
(N° de ref. 18 012).
¡Cerrar las llaves de paso del agua fría y del agua
caliente!
I. Monturo cerámica, ver la página desplegable II.
Desatornillar la monturo cerámica (45 882 / 45 883)
utilizando una llave de 17mm.
Prestar atención a los diferentes números de
piezas de repuesto de las monturas.
II.Aireador, ver la página desplegable II.
Desenroscar y limpiar el aireador (13 954).
III. Inversor, ver la página desplegable II.
1.Quitar el caño de fundición.
2.Extraer el inversor (07 970) y limpiarlo.
El montaje se efectúa procediendo en orden inverso.

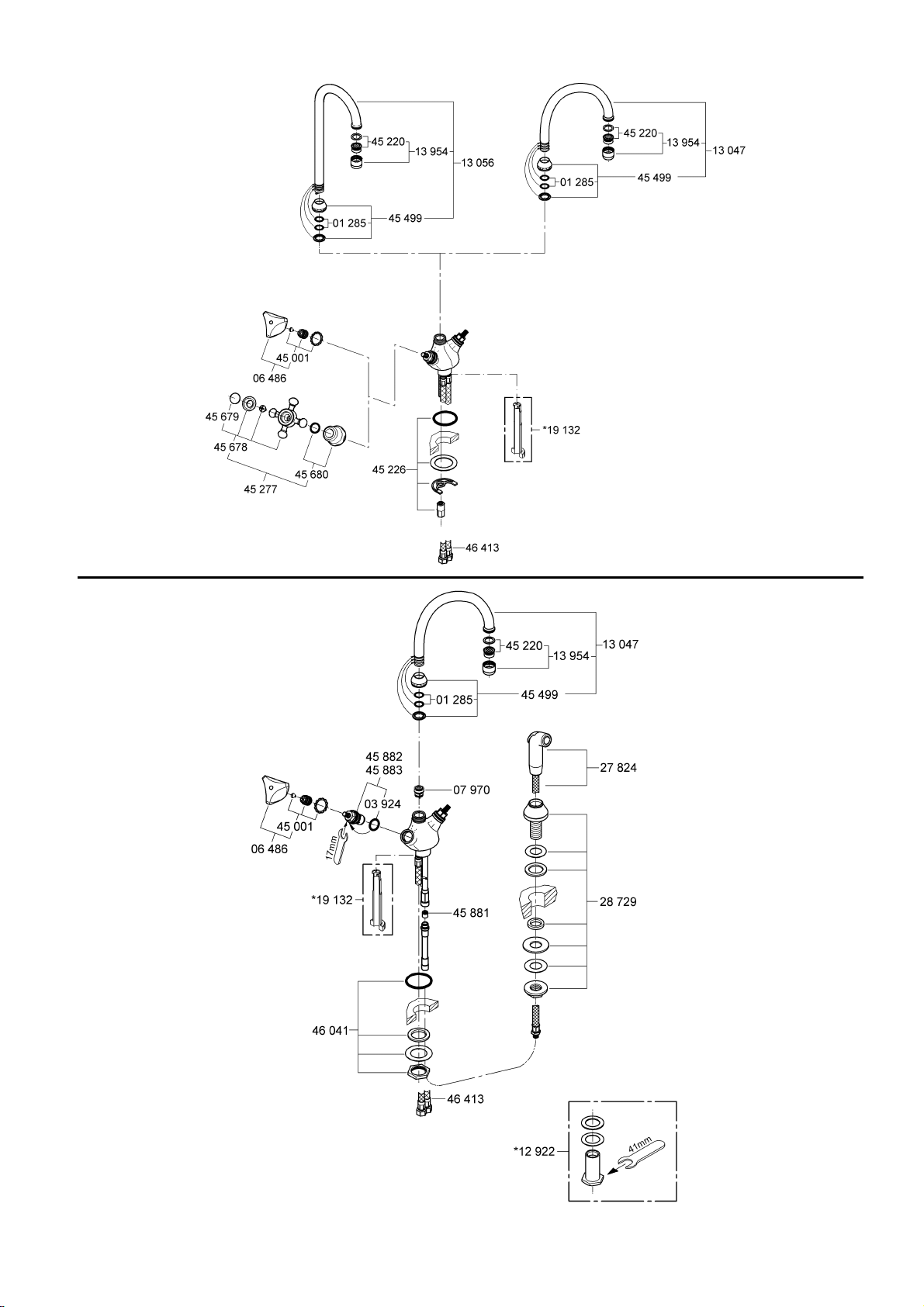

Componentes de sustitución, Consulte la página
desplegable II (* = accesorios especiales).
Cuidados periódicos
Las instrucciones a seguir para dar los necesarios
cuidados periódicos a este mezclador se dan en las
Garantía Limitada que se adjuntan.
