PLUTONIUM-SERIES

VERSTÄRKER

ANLEITUNG

GZPA 1.6K-HCX

Ausstattungsmerkmale

•Class-D Hochleistungs-Verstärker

•Hocheffizientes und stabilisiertes MOSFET Hochstrom-Netzteil

•Linkbar mit einer weiteren GZPA 1.6K-HCX

•1 Ohm stabil (Linkbetrieb 2 Ohm)

•Power und Protect Anzeige

•Variabler Tiefpass Filter

•Variabler Subsonic Filter

•Variabler 180° Phase Shift

•Massiver Alu-Strang-Guss Kühlkörper mit graviertem Logo

•Eingangsempfindlichkeit regelbar 200mV ~ 6 Volt

•1 x Cinch Stereo Eingang / 1x Cinch Stereo Output

•Bassremote mit 5m Kabel

•0 ~ +9dB Bassboost (45 Hz)

Einführung Class-D Verstärker

Diese Class-D Mono Verstärker verhelfen Ihrer Anlage aufgrund Ihrer modernen Schaltungstechnik und sehr hohen Effizienz zu einem

beeindruckenden Klangerlebnis. Durch Digitale Schaltungstechnik im Netzteil und in der Signalverarbeitung ist es möglich sehr hohe

Leistungen aus dem zur Verfügung stehenden Strom zu erzielen. Da durch verschiedene Filter und Schaltungen eine sehr große

Leistungsausbeute erreicht wird, sind diese Verstärker nur für tiefe Frequenzinformationen bestimmt (Subwoofer) und können dadurch nicht

für Hoch - und Mitteltonsysteme eingesetzt werden.

Durch den Linkmodus ist es möglich geworden die volle Leistung von 2 Verstärkern für einen Lautsprecher zu nutzen. Das ist besonders für

eine sehr druckvolle und lebendige Wiedergabe von Musik von Vorteil.

Benötigte Materialien und Werkzeuge zur Installation

•Kreuzschlitz Schraubendreher

•Bohrmaschine, 3 mm Metallbohrer

•Befestigungsschrauben

•Stromkabel min. 2 x 50 mm²

•Massekabel min 2 x 50 mm²

•Lautsprecherkabel min. 2 x 6 mm²

Bitte unbedingt beachten!

•Fahrzeugbatterie vor der Installation abklemmen! (Hinweise in der Betriebsanleitung des KFZ beachten!)

•Keine Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!

•Kabel niemals über scharfe Kanten führen. Es ist empfehlenswert, die Stromversorgung der Endstufe mit einer, oder besser

zwei Zusatzbatterien zu puffern, um eine stabile Betriebsspannung zu gewährleisten.

WARNUNG !

Hochleistungsaudiosysteme in Fahrzeugen können den Schallpegel eines „Live“ Konzertes erzeugen. Dauerhaft extrem lauter Musik

ausgesetzt zu sein, kann den Verlust des Hörvermögens oder Hörschäden zur Folge haben. Das Hören von lauter Musik beim Autofahren

kann auch die Wahrnehmung (Warnsignale) beeinträchtigen. Im Interesse der allgemeinen Sicherheit empfehlen wir, beim Autofahren die

Musik auf geringer Lautstärke zu hören.

Planung

Vor der Installation sollten Sie folgende Punkte berücksichtigen:

a) Bitte beachten Sie bei der Wahl des Einbauortes, dass eine ausreichende Luftzirkulation zur Kühlung des Gerätes

gewährleistet ist.

b) Wenn Ihr Radio mit Vorverstärkerausgängen ausgerüstet (RCA) ist, wäre es ratsam diese zu benutzen.

Einbau des Verstärkers

a) Den passenden Einbauplatz auswählen, zu dem die Leitungen leicht verlegt werden können und an dem genügend Platz für

die Luftzirkulation und Kühlung gibt.

b) Den Verstärker als Schablone benutzen, um die Einbaustellen zu markieren. Den Verstärker entfernen und 6 Löcher bohren.

Den Verstärker mit den vorgesehenen Schrauben befestigen.

Warnung

Bitte diese Systeme so einbauen, dass Elektroanbindungen vor Beschädigungen geschützt sind.

+12 Volt DC Elektrokabel müssen auf der Batterieseite abgesichert sein. Bitte sicherstellen, daß das Radio und andere Geräte

ausgeschaltet sind, wenn Sie die Geräte anschließen.

Da diese Endstufe keine integrierte Gerätesicherung besitzt, ist es absolut notwendig, das Gerät mit einem ANL-Sicherungshalter mit 1 x

500 A oder 2 x 250 A Sicherung anzuschließen.

Die Kabellänge zwischen Verstärker und Sicherungshalter sollte max. 20cm betragen!

Bitte beachten Sie hierzu das Anschlussdiagramm.

Einschalten des Verstärkers

Der Verstärker schaltet sich automatisch einige Sekunden nach dem Einschalten des Radios ein.

Achtung: Ihr Verstärker schaltet sich zeitweise aus, wenn er überhitzt ist, schaltet sich jedoch nach der Abkühlung automatisch wieder ein

(ca. 80° C).

Einstellung des Audiopegels

1. LEVEL (MIN/MAX): mit Linksdrehung ganz auf MIN drehen

2. Drehen Sie die Lautstärke am Radio auf ungefähr 1/3 der Höchstlautstärke

3. Stellen Sie am LEVEL- Regler eine angenehme Lautstärke ein

Anschlüsse

+12V Stromanschluss

Verbinden Sie mithilfe zwei hochwertiger Stromkabel (mind. 2 x 50 mm²) die +12V Terminals des Verstärkers mit dem

+ Terminal der Batterie.

Da diese Endstufe keine integrierte Gerätesicherung besitzt, ist es absolut notwendig, das Gerät mit einem ANL-Sicherungshalter mit 1 x

500 A oder 2 x 250 A Sicherung anzuschließen.

Die Kabellänge zwischen Verstärker und Sicherungshalter sollte max. 20cm betragen!

Zusätzlich ist es nötig eine In-Line Sicherung in einem Abstand zur Batterie von maximal 20 cm zu verwenden, um den Kabelweg zwischen

Batterie und Endstufe abzusichern.

Auch hier sollte der Sicherungswert 500 A betragen. Vergewissern Sie sich, dass die Sicherung noch nicht eingesetzt ist, wenn Sie das +

Kabel an die Batterie anschließen. Dies könnte Beschädigungen am Gerät verursachen.

Masse

Trennen Sie die Batterie und verbinden Sie das Masseterminal mit dem Fahrzeugchassis. Hierbei ist unbedingt zu beachten, dass der

Kabelquerschnitt identisch mit dem des + Kabels sein muss.

Auch hier empfehlen wir einen Kabelquerschnitt von 50 mm² pro Terminal.

Halten Sie das Massekabel so kurz wie möglich (ca.25 cm).

Vergewissern Sie sich, dass der Massepunkt am Fahrzeug frei von Rost, Farbe oder Schmutz ist um einen verlustfreien Kontakt zu

ermöglichen.

Remote

Verbinden Sie das REM Terminal entweder mit dem Remote Ausgang Ihrer Head Unit oder einer anderen 12V Quelle wie zum Beispiel der

Antennenanschluss.

Lautsprecheranschluss (1 Verstärker)

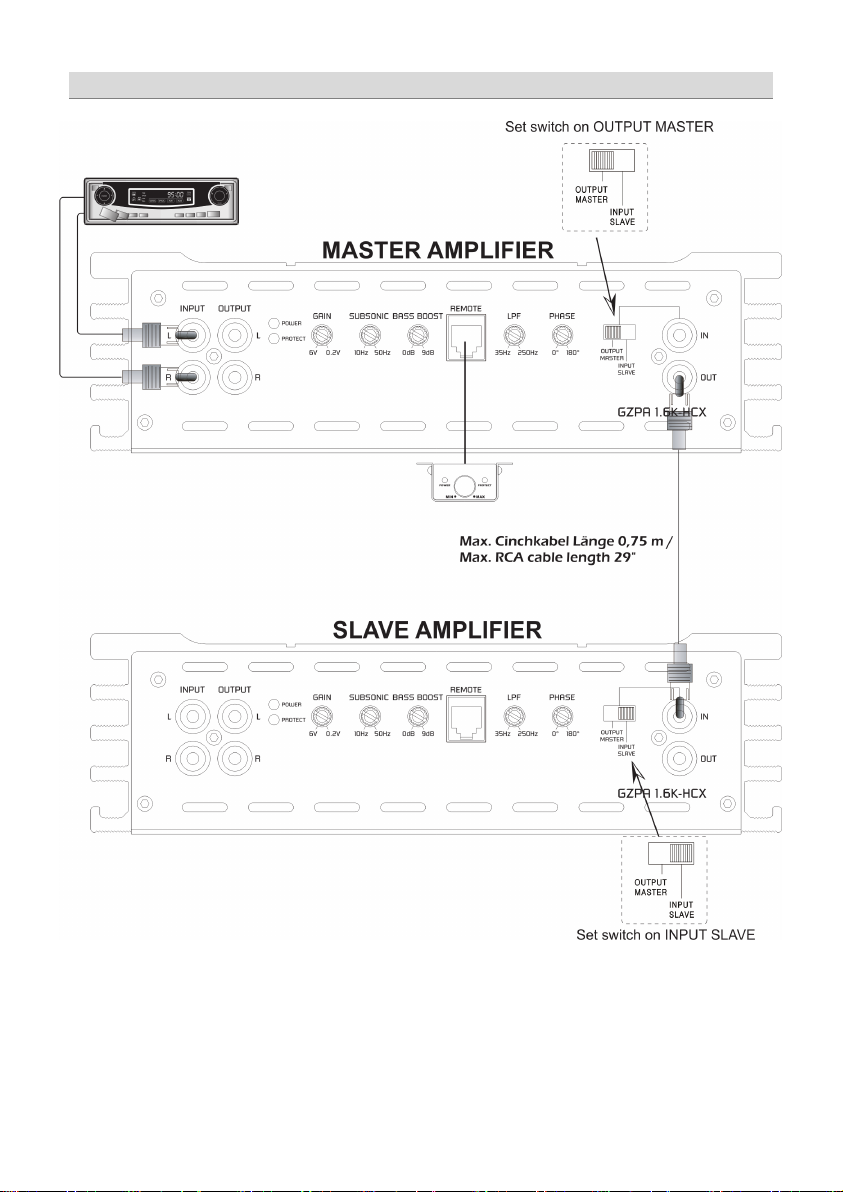

Cinchanschluss – Linkmodus (2 Verstärker)

Wenn Sie den Linkmode verwenden, hat der MASTER Verstärker volle Kontrolle über den SLAVE

Verstärker.

Beim Linkmode empfehlen wir, die eingebaute Linkschaltung zu verwenden (KEIN externes Linkmodul).

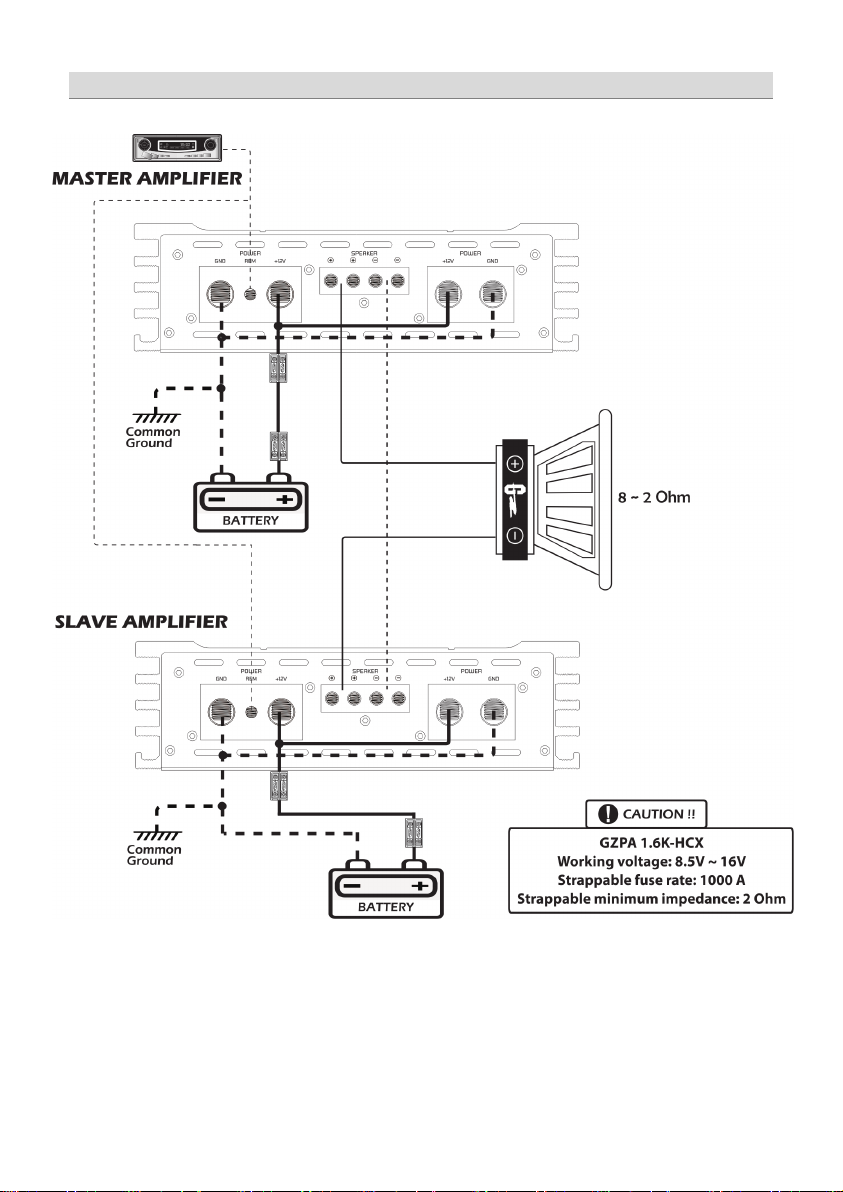

Lautsprecheranschluss – Linkmodus (2 Verstärker)

Wenn Sie den Linkmodus anwenden, darf die Impedanz der Lautsprecher nicht unter 2 Ohm betragen.

Das Anschließen von Geräte mit niedrigerer Impedanz kann den Verstärker beschädigen und ist von der

Garantie ausgeschlossen.

Technische Daten

Model

GZPA 1.6K-HCX

RMS power @ 1Ω, 10% THD

CEA Standard CEA-2006-A

6800 W

RMS power @ 1Ω, 1% THD

CEA Standard CEA-2006-A

5800 W

RMS power @ 2Ω, 1% THD

CEA Standard CEA-2006-A

3200 W

RMS power @ 4Ω, 1% THD

CEA Standard CEA-2006-A

1700 W

RMS power @ 2ΩLinkmode

10% THD

13600 W

Dämpfungsfaktor

>250

Tiefpass Weiche

35Hz ~ 250Hz

Subsonic Filter

10Hz ~ 50Hz

Bass boost

0 ~ +9 dB

Bass boost Frequenz

45 Hz

Phase shift

0 ~ 180°

Frequenzgang

10 Hz ~ 250 Hz

(+/- 1 dB)

Eingangsempfindlichkeit

0.2 ~ 6 V

Betriebsspannung

10 - 16 VDC

Abmessungen

B x H x L mm

230 x 66 x 650

Abmessungen

B x H x L inch

9.06 x 2.6 x 25.59“

Problemlösung

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der

Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der

Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben

entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen ohne

den Kunden darüber zu informieren.

Limited warranty - defective products must be returned in original packaging - please add a copy of the original purchasing invoice showing

the purchasing date and a detailed description of the failure. Failure caused by overload, misuse or by using the product for competition

purpose are not covered by the warranty. We reserve the right to make needed change or improvement to the product without informing

customer about this in advance.

De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke

bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele

verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving bijvoegen.Van garantie uitgesloten zijn defecten door

overbelasting, onkundig gebruik, of door deelname aan wedstrijden (SPL) ontstaan zijn. Wij behouden ons het recht om de nodige

veranderingen of verbeteringen aan het product door te voeren zonder de klant hierover te informeren.

La garantie est conforme aux droits légaux. Un retour du produit défectueux doit être dans son

emballage d'origine sur présentation du reçu ou de la facture indiquant la description du defaut.La présente Garantie n'est pas applicable

lorsque le produit a été endommagé en raison: Mauvaise alimentation, Trop de puissance (HP,Subwoofer) Accident, Installation ou

Utilisation non conforme aux normes Technique (Concours SPL etc). Nous nous réservons le droit d'entreprendre à l'avenir nécessairement

des modifications ou des

améliorations au produit sans informer le client.

Ground Zero GmbH

Erlenweg 25, 85658 Egmating, Germany

Tel. +49 (0)8095/873 830 Fax -8310

www.ground-zero-audio.com

Problem

Kontrolle

Hilfe

Kein Ton

Leuchtet die PWR LED?

Sicherung prüfen

Remote Kabel prüfen

+12 Volt prüfen

Masse prüfen

Leuchtet die PROT LED?

Kurzschluss am Lautsprecher

Gerät überhitzt

Gerät defekt

Verstärker schaltet

nicht ein

Keine Stromzufuhr

Sicherung prüfen

+12Volt prüfen

Masse prüfen

Keine Spannung am Remote

Remote am Radio prüfen

Verstärker schaltet

bei Lautstärke ab

Lautsprecherimpedanz prüfen

Prüfen Sie, ob der Widerstand am LS Terminal

von 1 Ohm nicht unterschritten wird

Ton fehlt an einem

Kanal

Cinch / Lautsprecherkabel prüfen

Kabel/Stecker beschädigt

PLUTONIUM-SERIES

AMPLIFIER

OWNER’S MANUAL

GZPA 1.6K-HCX

Features

•Class-D high power amplifier

•High efficient stabilized MOSFET high-current power supply

•Linkable with additional GZPA 1.6K-HCX

•1 Ohm stable (Linkmode 2 Ohm)

•Power and Protection indicator

•Variable lowpass filter

•Variable subsonic filter

•Variable 180° phase shift

•Massive strand cast aluminium heat sink with engraved logo

•Variable input sensitivity 200 mV ~ 6 Volt

•1 x RCA stereo input / 1 x RCA stereo output

•Bassremote control with 5m cable

•0 ~ +9dB Bassboost (45 Hz)
