HAGOR 3302 Manuale utente

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: info@hagor.de

Installationsanleitung

CPS Floor-Ceiling Single | Art.-Nr.: 3302

DE Installationsanleitung

ES Guía de instalación

GB Installation manual

FR Guide d‘installation

SE Installationsanvisning

TR Yükleme Rehberi

RU инструкция по установке

NL Installatievoorschrift

CN 安装指南

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: info@hagor.de

Achtung!

Technische Geräte stellen einen beträchtlichen Wert dar. Sie sollten daher bei

der Installation vorsichtig mit den Komponenten umgehen und diese bei Bedarf

schützen.

Auch sollte, falls nötig, der Installtionsbereich abgesichert werden. Herabfallen-

de Teile können zu Verletzungen und Materialschäden führen.

Die im Lieferumfang enthaltenen Materialien sind unter Umständen nicht für die

speziellen Gegebenheiten am Installationsort geeignet. Bitte prüfen Sie dies

vorab und ersetzen Sie diese bei Bedarf durch geeignete Materialien.

Falls Sie Bezüglich der Installation des Produkts unsicher sind oder noch Fra-

gen haben wenden Sie sich an uns oder anderes ausgebildetes Fachpersonal.

Caution!

Technical devices are of considerable value. You should therefore handle the

components carefully during installation and protect them if necessary.

If necessary, the installation area should also be secured. Falling parts can cause

injuries and material damage.

The materials included in the scope of delivery may not be suitable for the spe-

cial conditions at the installation site. Please check this in advance and replace it

with suitable materials if necessary.

If you are unsure about the installation of the product or have any questions,

please contact us or other trained specialists.

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: info@hagor.de

Lieferumfang | Scope of delivery

C M8x16 8x

F M8x80 4x

A 2x

Q 1x

R 2x

D 2x

G 4x H M8x12 6x W-A 12x I 1x

E1 2x E2 2x

B 2x

K 6xJ 1x L 2x N 12x O 2x P M8x10 2xM 2x

washers (x4)

M-F M-G

big spacers (x8)

M-H

M8x50

M-E

(x4)

M5x14

M-A

(x4) M6x14

M-B

(x4) M6x30

M-C

(x4) M8x30

M-D

(x4)

Vierkantscheibe Distanzring, klein

small spacer (x8)

Distanzring, groß

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: info@hagor.de

60mm

(2.4")

45mm

(1.8")

ø 12mm

(ø 1/2")

60mm

(2.4")

45mm

(1.8")

ø 12mm

(ø 1/2")

60mm

(2.4")

45mm

(1.8")

ø 12mm

(ø 1/2")

60mm

(2.4")

45mm

(1.8")

ø 12mm

(ø 1/2")

Anzeichnen und bohren (Decke) | Marking and drilling (ceiling)

Anzeichnen und bohren (Boden) | Marking and drilling (oor)

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: info@hagor.de

A2 A2

A1A1A1

B B

C C

Haltebolzen einschrauben (Boden / Decke) | Screw in retaining bolts (oor / ceiling)

Verbinden der Rohre | Connecting the poles

W-A

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: info@hagor.de

Rail Adapter montieren | Mount rail adapter

Ceilingplates montieren (Boden / Decke) | Installing Ceilingplates (Floor / Ceiling)

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: info@hagor.de

7Einheit montieren (Boden / Decke) | Mount unit (oor / ceiling)

Abdeckung anbringen | Attach the cover

Abdeckung entfernen | Remove the cover

8Abdeckungen anbringen (Boden / Decke) | Attach the cover (Floor / Ceiling)

Abdeckung anbringen | Attach the cover

Abdeckung entfernen | Remove the cover

D D

W-A

A A

W-A

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: info@hagor.de

Alu Rail montieren | Mount the Alu Rail

Abdeckungen anbringen (rechts / links) | Attach the cover (right / left)

Kabelmanagement | Cable management

K L

Q Q

K L

Q Q

K L

Q Q

Q M

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: info@hagor.de

12 VESA-Arme am TV anbringen | Attach VESA arms to the TV

-20° is the natural angle and the

safety pin is unnecessary.

-20° ist die Grundposition. Auf den

Sicherheitsstift kann verzichtet werden.

With the arrow pointing up

Pfeilrichtung oben

0° -5°

-10° -15°

-20°,-15°,-10°,-5°,0°

4mm

TV TV TV

Verwenden Sie für den Bildschirmtyp geeignete Schrauben, Unterlegscheiben und falls nötig Distanzscheiben.

Zentrieren Sie die VESA-Arme wie in der Zeichnung gezeigt und schrauben sie sie fest. Schrauben nicht zu fest anziehen um Beschädigungen zu vermeiden.

· Choose the appropriate screws, washers and spacers (if necessary) according to the type of screen.

· Center the adapter brackets on the back of the display as shown, and screw the brackets onto the display, being sure to not over-tighten.

M-C

M-D

M-H

M-G

M-C

M-D

M-E

M-H

M-G

M-E

M-H

M-G

M-E

M-H

M-C

M-D

M-H

M-G

TV TV TV

Verwenden Sie für den Bildschirmtyp geeignete Schrauben, Unterlegscheiben und falls nötig Distanzscheiben.

Zentrieren Sie die VESA-Arme wie in der Zeichnung gezeigt und schrauben sie sie fest. Schrauben nicht zu fest anziehen um Beschädigungen zu vermeiden.

· Choose the appropriate screws, washers and spacers (if necessary) according to the type of screen.

· Center the adapter brackets on the back of the display as shown, and screw the brackets onto the display, being sure to not over-tighten.

M-C

M-D

M-H

M-G

M-C

M-D

M-E

M-H

M-G

M-E

M-H

M-G

M-E

M-H

M-C

M-D

M-H

M-G

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: info@hagor.de

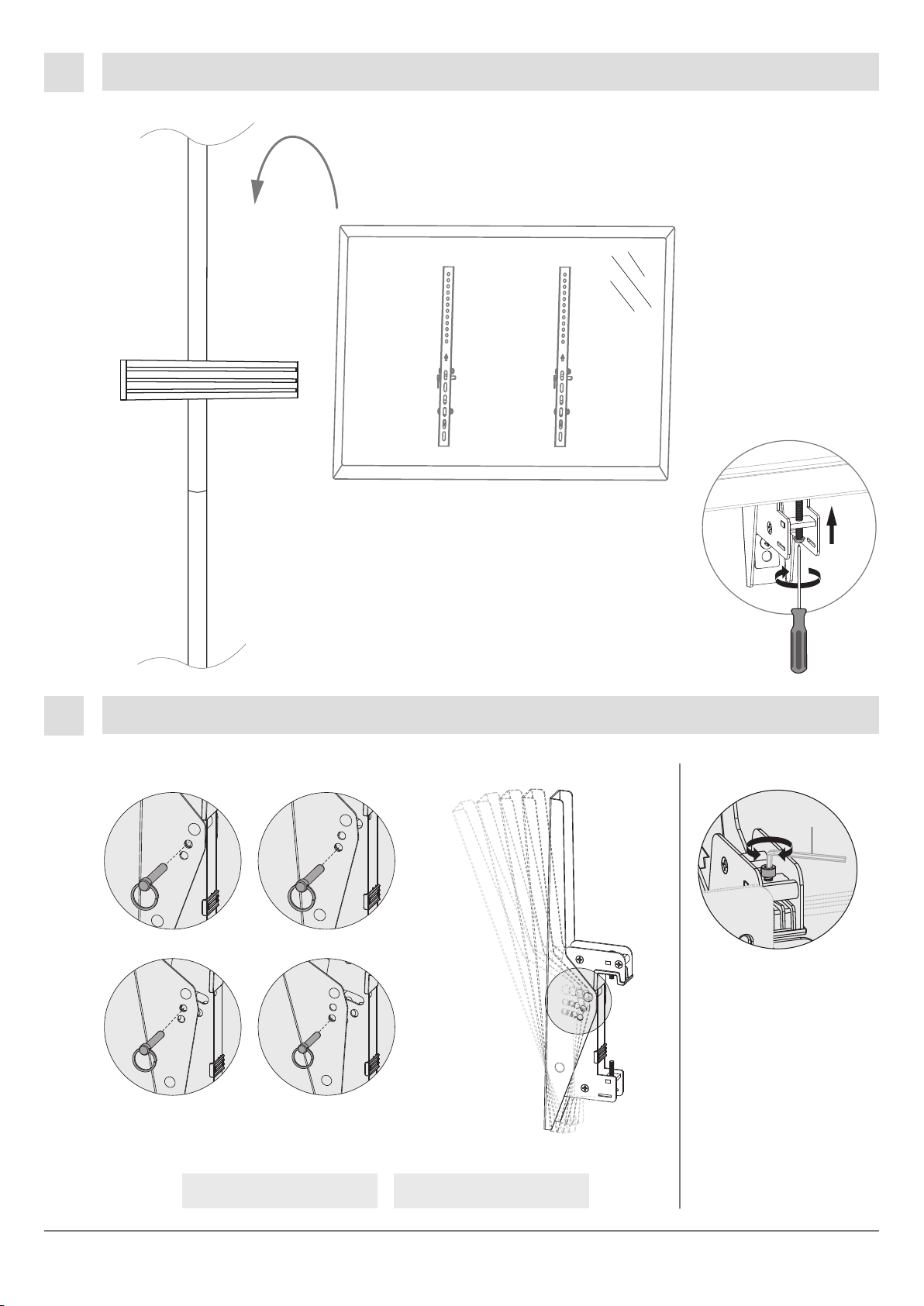

Bildschirm einhängen | Hang up the screen

Neigungseinstellung und Höhenausgleich | Tilt and height adjustment

-20° is the natural angle and the

safety pin is unnecessary.

-20° ist die Grundposition. Auf den

Sicherheitsstift kann verzichtet werden.

With the arrow pointing up

Pfeilrichtung oben

0° -5°

-10° -15°

-20°,-15°,-10°,-5°,0°

4mm
