Haier DTA-2198 Manuale utente

DTA-2198

TV/DVD 콤보

사용설명서

올바른 사용을 위해 본 사용설명서를 반드시 읽어보신 후 사용하세요.

•

사용 전에 설치 및 안전을 위한 주의사항을 반드시 읽고 제품을 사용해 주세요.

•

본 제품은 국내(대한민국)용입니다. 방송방식 및 전원, 전압이 다른 국외에서는 사

용할 수 없습니다.

•

본 사용설명서에는 제품보증서가 포함되어 있습니다.

사용 전 주의사항

경고

이 TV는 무선주파수

를 만들거나 사용할

수 있습니다. 사용설

명서에 없는 승인되

지 않은 방식으로 변

경할 경우, 심각한

고장을 일으킬 수 있

습니다. 허가 없이

개조할 경우, TV가

작동되지 않을 수 있

습니다.

레이저 안전사항

이 TV에는 레이저가 사용되고 있습니다. 레이저에 노출될 경우, 시

력에 손상을 입을 수 있으므로, 반드시 당사가 지정한 서비스센터의

기술자가 TV의 커버를 열고 수리해야 합니다.

주의: 여기에 명시되지 않은 조절 또는 조정 장치를 사용하여 조작

하는 경우에 유해한 방사선에 노출될 수 있습니다.

주의: 잠금장치가 손상되어 TV내부가 노출되어 있는 경우, 눈에 보

이는 레이저 광선은 물론, 눈에 보이지 않는 광선에도 노출될 수

있습니다. 절대로 레이저 광선을 직접 보지 마세요.

발생 위치: TV내부, 데크 장치 주위

목 차

사용하기 전에

설치 및 안전을 위한 주의사항 ························································································································· 2

TV설치 ·······························································································································································

안테나 연결 ··················································································································································

리모컨 준비 ··················································································································································

각 부분의 이름과 외부기기 연결 ······················································································································

TV 전면 ························································································································································ 5

TV 후면 ························································································································································ 5

리모컨 사용하기 ···············································································································································

기본 작동

메뉴 설정 ···························································································································································

DVD 기능

기본 재생 ························································································································································· 15

고급 재생 ························································································································································· 16

특정 기능 재생 ················································································································································ 17

DVD 시스템 설정 ············································································································································ 18

재생 가능한 디스크········································································································································· 22

디스크에 관한 주의사항 및 DVD의 특징 ········································································································ 23

기타

TV에 영상/음향장치 연결하기 ························································································································· 24

서비스 요청 전 확인사항 ································································································································· 25

제품 규격 ························································································································································· 26

설치 및 안전을 위한 주의사항

주 의

감전 위험

절대 열지 마세요.

주의:

감전 위험을 줄이려면, 커버(또는 뒷커버)을 열지 마세요. TV 내부에 사용자가 수리할 수 있는 부

품은 없습니다. 서비스 기술자에게 수리를 요청하세요.

고전압

심각한 감전위험을 일으킬 수 있는 비절연형 위험 전압이 발생되는 부품이 TV에 내장되어 있습니다.

주의

사용설명서에는 TV의 중요한 작동 및 유지관리에 대한 설명이 포함되어 있습니다. 안전한 사용을 위

해 반드시 설명서를 참조하세요.

경고:

화재나 감전의 위험을 줄이려면, 물과 습기가 많은 곳에는 설치하지 마세요.

화재나 감전의 위험 및 통신장애를 줄이기 위해, 반드시 권장부품을 사용하세요.

브라운관 청소

브라운관을 청소시, 반드시 전원코드를 뽑고 부드럽고 마른 헝겊으로 가볍게 닦아주세요.

절대 세정제나 거친 천을 사용하지 마세요.

1. 사용 설명서를 읽어 주세요.

TV를 작동하기 전에 반드시 모든 안전 및 작동 설명을 읽어 주세요.

2. 사용 설명서를 잘 보관하세요.

사용설명서를 읽고 난 뒤에는 TV를 사용하는 사람이 항상 볼 수 있는 곳에 보관해 주세요.

3. 경고를 지켜주세요.

TV 및 사용 설명서에 있는 모든 경고들은 반드시 지켜주세요.

4. 사용 설명서를 따라 주세요.

모든 작동 및 사용 방법을 반드시 지켜주세요.

5. TV 청소

TV를 청소하기에 앞서 벽에 있는 콘센트에서 플러그를 뽑으세요. 분무형 세정제를 사용하지 마세요.

약간 물기가 있는 젖은 천으로 외관을 닦아주세요.

6. TV 부착

사람이 다칠 수 있으므로 TV를 벽 등에 부착하지 마세요.

7. 수분 및 습기

욕조, 세면대, 싱크대, 세탁용 물통, 습기 찬 지하실 또는 수영장 근처 등 습기가 많은 곳에서 TV를 사용하지 마세

요.

8. TV 설치

불안정한 카트, 스탠드, 삼각대, 선반 또는 테이블 등에 TV를 올려놓지 마세요. TV가 떨어지면 사

람이 다칠 수 있고, TV가 심하게 손상될 수 있습니다. 카트로 TV를 옮길 때, 제품이 기울어져 떨어

지면 상해를 입을 수 있으므로 주의하세요.

9. 통풍

TV의 뒷면이나 바닥에 있는 통풍구는 TV의 원활한 작동, 과열 방지를 위한 것입니다. 이 통풍구를 가리거나 덮어서

는 안 됩니다. 침대, 소파, 카페트, 기타 유사한 곳 위에 TV를 올려놓아 이 통풍구들을 막아서는 안 됩니다.

라디에이터나 기타 열기구 근처 또는 그 위에 TV를 올려 두어서는 안 됩니다. 적절한 통풍장치를 설치하지 않은 상

태로 책장이나 선반 안에 붙박이식으로 설치하지 마세요. 제조자의 주의사항을 준수해 주세요.

10. TV 전원

설치 및 안전을 위한 주의사항

반드시 명판에 표시된 전원, 전압에서만 사용해 주세요. 사용전원을 모르는 경우, 판매처나 한국 전력에 문의하세

요. 밧데리 또는 기타 전원을 이용하여 작동시키려면 사용 설명서를 참조하세요.

11. 전원코드 보호

플러그, 콘센트, 다른 전기제품의 위치에 주의하면서, 전원코드가 물건 밑에 깔리거나 주위의 물건들로 인해 움직

이지 않도록 배치하세요.

12. 천둥, 번개가 치는 경우

천둥, 번개가 치거나 장시간 사용하지 않을 때에는 TV 보호를 위해서 전원 플러그를 뽑고 안테나 또는 케이블 시

스템의 연결을 분리하세요. 이렇게 하여 번개나 갑작스런 전류, 전압의 증가로 인한 제품의 손상을 방지할 수 있

습니다.

13. 설치할 때 전선의 위치에 주의하세요.

실외 안테나는 절대로 고압 전력선이나 전등 또는 전원 회로 가까이 지나가는 곳, 전선이나 회로 안에 설치해서는

안 됩니다. 실외 안테나 설치 시, 전원선 또는 회로장치는 접촉 시 치명적인 상해를 입힐 수 있으므로 각별히 주의

해야 합니다.

14. 과부하를 주지 마세요.

벽면 콘센트나 연장 코드에 과부하를 주지 마세요. 화재나 감전의 원인이 될 수 있습니다.

15. 이물질이나 액체를 제품에 넣지 마세요.

고전압 또는 감전 위험이 있는 부품 때문에 화재나 감전을 일으킬 수 있으므로 TV 통풍구에 이물질을 넣지 마세

요. 또한, TV에 액체 형태의 물질을 쏟거나 뿌리지 마세요.

16. TV 서비스는 전문가에게 요청하세요.

제품의 외관 덮개를 분리시키거나 열어서 수리하지 마세요. 고전압이나 다른 위험에 노출될 수 있으므로 서비스

기술자에게 수리를 요청하세요.

17. 서비스 요구되는 고장

콘센트에서 제품의 플러그를 뽑은 후 다음과 같은 문제가 생겼을 때 전문가에게 수리를 요청하세요 :

a. 전원코드 또는 플러그가 손상되었을 때

b. TV속으로 액체가 쏟아지거나 이물질이 들어간 경우

c. TV가 비 또는 물에 노출되었을 때

d. 사용 설명서에 따라서 조작해도 정상적으로 작동하지 않을 때

e. TV를 떨어뜨리거나 제품외관이 손상되었을 때

f. TV 작동 시에 이상한 변화를 보이면 수리를 요청하세요.

18. 부품 교체

서비스 기술자가 부품을 교체하는 경우에, 제조자가 승인한 부품 또는 동일한 특징을 가진 부품인지 확인하세요.

승인 받지 않은 부품은 화재, 감전 및 기타 위험의 원인이 됩니다.

19. 안전 점검

TV의 모든 서비스나 수리 완료시, 제품의 작동 상태가 정상적인지 서비스 기술자에게 확인을 요청하세요.

20. 열기구 근처에 놓지 마세요

TV를 라디에이터, 난방통풍장치, 난로 또는 기타 열을 방출하는 제품(예: 앰프)에 가까이 놓지 마세요.

21. 디스크 트레이

디스크 트레이를 닫을 때, 손가락을 조심하세요. 상해를 입을 수 있습니다.

22. 다른 기기에 연결하는 경우

TV에 다른 장치를 연결하려고 할 때, 전원을 끄고 벽면 콘센트에서 장치의 모든 플러그를 빼세요. 이렇게 하지 않

을 경우, 감전 및 심각한 상해의 원인이 됩니다. 다른 장치와 연결할 때는 사용 설명서를 주의 깊게 읽고 지시에

따라 연결하세요.

23. 음량 조절

TV의 전원을 켜기 전에 최소 수준으로 음량을 줄이세요. 갑작스런 고음으로 인해 청력이나 스피커가 손상을 입을

수 있습니다.

TV 설치

안테나 연결

일반적으로, 선명한 화면으로 즐기려면, CATV 시스템이나 실외 안테나를 사용하도록 권장합니

다. 위치, 장소에 따라서 알맞은 안테나를 설치하세요.

혼합기

(별도구매)

안테나/CATV 입력

(75Ω) 표준 동축케이블

AC 전원 소켓

주의 :

*통신장애를 피하기 위해 75Ω 동축 안테나를 사용하도록 권장합니다.

*전파방해를 피하려면, 안테나 케이블을 주전원선과 함께 묶지 마세요.

리모컨 준비

건전기 넣기

건전지 뚜껑을 빼 주세요.

건전지 칸에 +/-표시된 부분에 2개의 건전지 +/- 극을 맞춰서

넣어주세요.

리모컨 작동 시 주의사항

리모컨을 장시간 사용하지 않거나 건전지가 소모되었을 때, 건전지 액이 누출될수 있으니 건전

지를 빼 두세요.

화기에 건전지를 넣지 마세요.

폐 건전지는 처리방법에 따라서 버려 주세요.

리모컨을 떨어뜨리거나, 습기 찬 곳에 놓거나 분해하지 마세요.

각 부분의 이름과 외부 기기 연결

TV 전면

DVD 디스크 넣는곳

VIDEO L-AUDIO-R

영상 R/C음성

주전원(ON/OFF)버튼

DVD재생

동작대기 표시등

리모컨 신호 수신부

TV/DVD 전환

메뉴

음량(+/-)

버튼 채널선택(+/-)버튼

DVD 열림/닫힘 버튼

DVD 정지

AV 전면

TV 후면

DVD 컴포넌트 Cr 단자

안테나 입력 단자

음성 R채널 출력 단자

음성 L채널 출력 단자

음성 R채널 입력 단자

음성 L채널 입력 단자

DVD 컴포넌트 Cb 단자

DVD 컴포넌트 Y 단자

디지털 오디오 출력 단자

비디오 출력 단자

비디오 입력 단자

리모컨 사용하기

리모컨 버튼

전원

DVD 열림/닫힘

TV/DVD 전환

음소거

프로그램 숫자

CCD (자막 켜기/끄기)

멀티 채널 선택

화면표시 선택

앞채널

화면 복귀

시간 메뉴

화면 선택

TV/AV 전환

음량 조정

채널 조정

메뉴

줌

자동 채널 스캔

DVD 정방향/역방향 탐색

DVD 스캔 +

DVD 이동 선택

DVD 스캔 -

취침 예약

DVD 일시정지/스텝

DVD 재생/입력

DVD 정지

DVD 메뉴

10+ 버튼

DVD 타이틀

DVD 구간 반복재생

DVD 느린재생

DVD 반복재생

DVD 선택재생

DVD 앵글

DVD 타이틀

DVD 음성선택

DVD 탐색

DVD 불러오기

DVD 기능설정

리모컨 기능

전원 버튼:

리모컨에 전원 버튼을 눌러서 전원을 켜기/끄기 하세요.

화면 표시 선택 버튼:

현재 채널 번호를 보여주며 만약, 시스템 설정이 되어 있다면 설정사

항도 표시됩니다.

DVD/TV 전환 버튼:

이 버튼을 눌러서 TV와 DVD로 전환합니다.

TV/AV 전환 버튼:

이 버튼을 눌러 A)비디오1, B)비디오2, C)DVD, D)TV 의 5개 설정을

할 수 있습니다. 이 버튼을 누르면 각 선택 순서가 차례로 나옵니다.

음소거 버튼:

음소거 버튼을 눌러서 TV 음량을 꺼 주세요.

멀티 채널 선택 버튼으로 채널을 직접 선택합니다:

하기 절차에 따라 채널을 선택하세요.

1개의 숫자 채널 선택:

1개의 숫자 채널을 선택하려면, 0과 숫자를 누르세요.

2개의 숫자 채널 선택:

2개의 숫자 채널을 선택하려면, 숫자 버튼을 두 번 누르세요. 그러면

2개의 숫자가 입력됩니다.

3개의 숫자 채널 선택:

3개의 숫자 채널을 선택하려면 숫자 버튼을 두 번 누르세요. 그러면 3

개의 숫자가 입력됩니다.

CCD (자막 켜기/끄기) 버튼:

자막 켜기/끄기를 설정하려면, 이 버튼을 누르세요.

DVD 열림/닫힘 버튼:

이 버튼을 누르면 DVD 디스크 트레이를 열고 닫을 수 있습니다.

음량/채널 조정 버튼:

음량은 VOL(+) 및 VOL(-) 버튼을 눌러서 조정하시고 CH(+) 및 CH(-)

버튼을 눌러서 채널을 선택하세요.

이 버튼은 메뉴 모드에서 기능을 설정할 경우에도 사용할 수 있습니다.

메뉴 버튼:

MENU 버튼을 눌러서 메뉴를 선택하세요.

리모컨에 있는 해당 버튼을 눌러서 메뉴(화면, 시간, 화면조정 및 기능

설정)를 실행시킬 수 있습니다.

앞채널 버튼:

이 버튼을 누르면 바로 앞 시청했던 채널이 선택됩니다.

화면 선택 버튼:

이 버튼을 누르면 사용자의 개인적 취향에 맞게 다양한 화면 밝기를 미

리 선택할 수 있습니다.

자동 채널 스캔 버튼:

이 버튼을 누르면 시청 가능한 채널을 자동으로 검색합니다.

다시 한번 버튼을 누르면 채널 검색이 정지됩니다.

화면 복귀 버튼:

버튼을 누르면, 채널 표시를 끄고 시스템 메뉴에서 빠져 나올 수 있습니

다.

시간 메뉴 버튼:

버튼을 누르면, 시간 메뉴 화면이 표시됩니다.

10+ 버튼:

이 버튼을 누르면 2자리 채널 번호를 선택해서 사용할 수 있습니다.

메뉴 설정

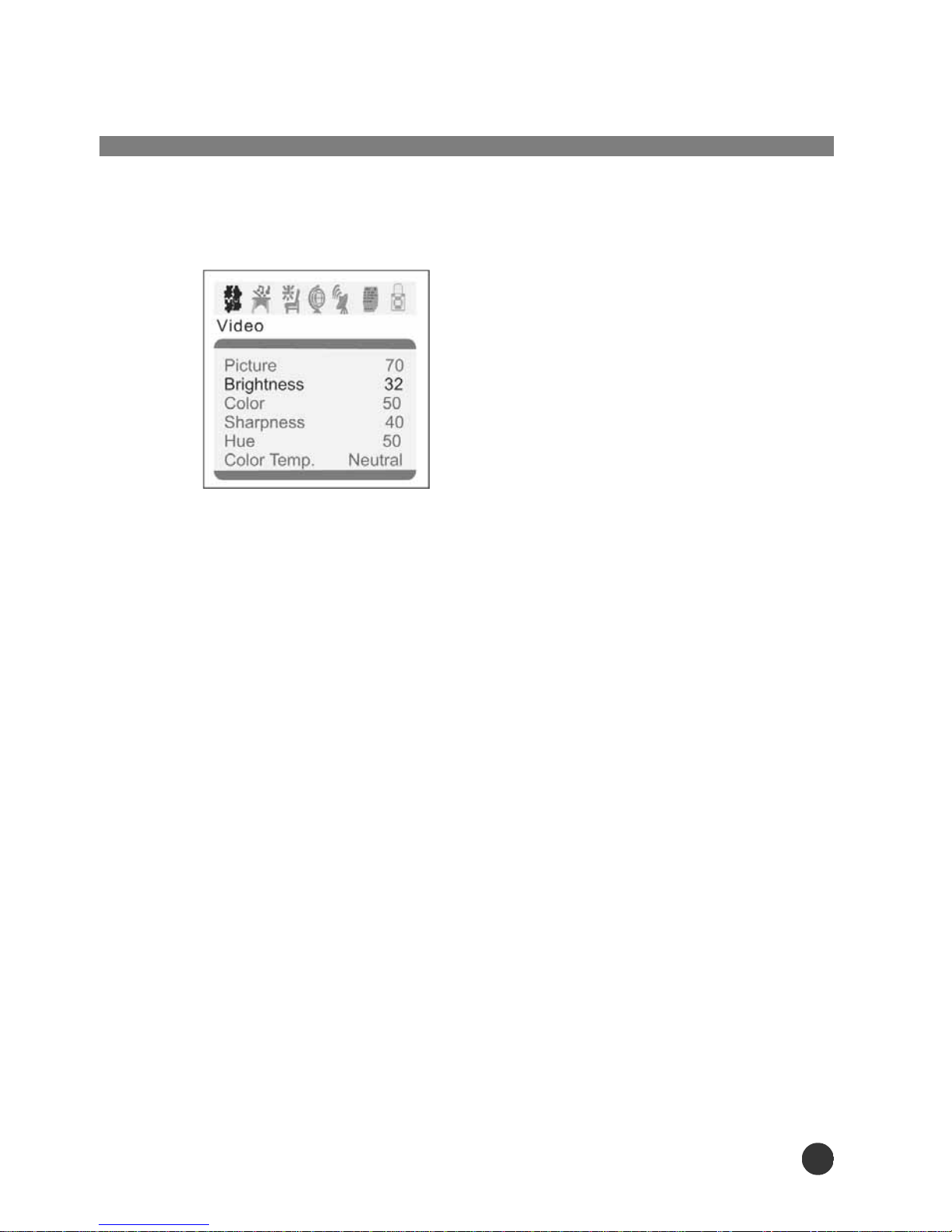

영상(Video) 설정:

MENU 버튼을 한번 누르면, TV에 영상 설정 메뉴가 나옵니다.

다음과 같이 TV화면에 보입니다:

아래의 절차에 따라 화질을 조정하세요.

1. CH(+) 및 CH(-)버튼을 누르면 메뉴의 상하로 움직입니다.

2. VOL(+) 및 VOL(-)버튼을 눌러서 각 메뉴에 대해 취향대로 조정하세요.

화질 조정:

화질을 초기설정과 다르게 설정하려면 다음 사항을 읽어주세요:

명암(Picture) : 설정값을 높이면, 화면의 백색 부분이 조정됩니다. 설정값을 낮추면, 화면의 흑색

부분이 조정됩니다.

밝기(Brightness) : 설정값을 높이면, 화면의 어두운 부분이 점점 밝아지고, 설정값을 낮추면, 화면

의 밝은 부분이 점점 어두워집니다.

색상(Color) : 설정값을 높이면, 화면 색상의 밝기를 조절합니다.

선명도(Sharpness) : 설정값을 높이면, 화면영상이 점점 선명해지고, 설정값을 낮추면, 화면영상이

점점 흐릿해집니다.

색농도(Hue) : 메뉴에서 화면 설정 시 화면의 색농도를 조정할 수 있습니다. 설정값을 낮추면, 화면

에 있는 피부색이 적색을 띄고, 설정값을 높이면, 피부색이 그린색을 띄게 됩니다.

색상 모드(Color Temp) : VOL(-/+) 버튼을 눌러서 A)표준 B)따뜻함 C)차가움 3가지 설정을 선택

하세요.
