Haier XQB50-10 Guida utente

Lavadora automática controlada por ordenador

Este manual se aplica al siguiente modelo

XQB50-10

Manual del Usuario

Antes del uso, revise atentamente la toma de corriente y confirme

la puesta a tierra para garantizar su seguridad.

Guarde bien este manual para su futura consulta.

Lea atentamente el Manual de Uso antes de utilizar la máquina. La fábrica

no será responsable de los problemas causados por operaciones que no

cumplan las instrucciones de este manual.

ÍNDICE

Nombres de cada componente................................................1

Precauciones........................................................................2

Instalación y ajuste...............................................................4

Instalación de manguera de entrada de agua............................6

Preparación antes del lavado..................................................7

Puesta de ropa para lavar.......................................................8

Uso de los detergentes...........................................................9

Pulsación de los botones......................................................10

Cierre de la tapa superior.....................................................14

Después del lavado.............................................................15

Tratamiento después del lavado............................................15

Eliminación de averías y solución de problemas.....................16

Fenómenos normales.............................................................17

Contenido del embalaje.........................................................17

.............................Reverso de portadaTabla de especificaciones

Antes del uso

Nombres de cada componente

Tornilloautorroscable

Instrucciones de los símbolos

Accesorios

Todas las instrucciones con este símbolo son de vital importancia para

la seguridad del usuario y el equipo. Por lo tanto, se deben seguir

estrictamente. Si no, podrán ser perjudiciales para el usuario o causar

daños al equipo.

Todas las acciones de las instrucciones con este símbolo están

estrictamente prohibidas. Si no, podrán ser perjudiciales para el

usuario o causar daños al equipo.

Símbolo de

advertencia

Símbolo de

prohibición

Tablade la

tapa inferior

Pieza para el

manguero de

entrada de agua

Filtro de partículas

Conector para

la lavadora

Conector para

el grifo

Pie ajustable

Caja superior

Caja inferior

Base del panel

de control

Película del

panel de control

Posición para instalar

el filtro de partículas

Rotor

Tambor interior

Tapa de

filtración

Tapa superior B

Pies de sujeción (3)

Tapa superior B

Caja de detergente Asa

Manguera de

desagüe

Tapa trasera

Cable de

potencia

Válvula de

entrada de agua

Suplemento

absorbente

Precauciones

No instale la lavadoraen sitios húmedos como el

cuarto de baño, no la limpie con agua ni ponga

ropa mojada sobre la película del panel de control.

No utilice agua con una temperatura

superior a 50ºC.

No lave ropa sumergible como impermeables,

abrigos de pluma, etc., para evitar que haya

vibración rara durante el centrifugado o se

rompa la ropa.

Conecte el enchufe del cable a la toma de corriente

de 110V AC. La puesta a tierra debe estar bien

instalada.

El enchufe del cable debe ser fácil de introducir

o sacar para el uso normal. Cuando la electricidad

esté cortada, o cuando mueva, no utilice,o limpie

la lavadora, habrá de quitar el enchufe y cerrar

el grifo. No introduzca o saque el enchufe con

mano mojada.

No debe usar la misma toma de corriente con otros aparatos

eléctricos. Cuando la conexión entre el enchufe y la toma

de corriente esté floja, no utilice la toma de corriente.

Orificios de ventilaciónen la

parte inferior dela lavadora

Material blando

Cuando la lavadora esté instalada sobre suelo

cubierto por alfombra, la alfombra no debe tapar

los orificios de ventilación.

puesta a tierra

Antes del uso

No tuerza, ate o tire del cable con demasiada fuerza,

ni ponga cosas muy pesadas sobre él;

Las patas del enchufe deben mantenerse limpias. Cuando

estén sucias, debe limpiarlas bien con tela seca.

Precauciones

Cuando la lavadora esté puesta en marcha,

no meta las manos en el tambor que está

girándose. Aunque la velocidad esté baja,

también habrá peligro,

os y no les deje

subira la

lavadora.

Se prohíbe deshacer, reparar o reformar

la lavadora por sí mismo.

No ponga ninguna cosa caliente, pesada

(por ejemplo, una tetera grande con agua

caliente) sobre la lavadora.

Se prohíbe lavar ropa que lleve materia

volátil (por ejemplo, gasolina).

Durante el lavado, para evitar que las partículas

en el tambor obstruyan la boca de la cascada,

el filtro de partículas debe ser completo y bien

instalado.

Para que no se rompan su ropa ni su lavadora,

antes del lavado, saque

las monedas, botones,

arenas, bronches, etc.

Antes del lavado, confirme bien si está

abierto el grifo, la manguera de entrada de

agua está bien conectada, y baje la mangura

de desagüe.

Le recomendamos utilizar jabón en polvo

con poca espuma.

Desmontar

Montar

Desmontar Montar

Antes del uso

Los niños desprotegidos, débiles o

inválidos no pueden usar este

producto.

Evite ponerla bajo los rayos solares

directos y aléjela de la calefacción

y otras fuentes de calor.

Instale y regule la lavadora con arreglo a los requesitos del manual, lo

que tiene mucha importancia para su seguridad y el uso correcto de la

máquina.

°²×°Óëμ÷Õû

Regulación de los pies

Para girar el pie de regulación, levante un poco la parte

de la lavadora donde está este pie, afloje la tuerca y

regule el pie.

Después de la regulación, apriete la tuerca.

°²×° »ÖÃμÄμ÷Õû

Aflojar Apretar

Alto Baja

Tuerca deregulación

Pie de regulación

Revisión horizontal

Cuelgue una línea cargada con un martillo para

confirmar el nivel horizontal de la lavadora.

Guarde una distancia superior a 20mm entre la lavadora y la pared y elángulo de

buzamiento máximo de la superficie de soporte es 2º. La inclinación o el desequilibrio

del suelo pueden causar funcionamiento inestable o parada intermedia de la lavadora.

Regule la posición según las siguientes formas:

°²×°ÏßÐ¼¹ýÂËÆ÷

Introduzca el filtro en la posición de instalación

desde arriba hacia abajo (como se muestra

en la figura).

Instalación del filtro departículas

Regulación de la posición de instalación

Instalación y regulación

Desmontar

Montar

°²×°·ÀË®°å

Instalación de la tabla de tapa inferior

Después de abrir el embalaje, deje la lavadora

tumbada sobre una pieza suave (como toalla,

alfombra, etc.). Instale la tabla de la tapa inferior

sobre la parte inferior de la lavadora con 8 tornillos,

utilizando un destornillador, luegolevántela

lentamente como se muestra en la figura.

Una pieza suave

Detrás

Delante

Tablade la

tapa inferior

Tornillos

Antes del uso

Montar

Cómo se cambia la dirección de la manguera de desagüe

4. Monte la tabla de la tapa inferior

(consulte las formas anteriormente

mencionadas), levante la lavadora

lentamente.

Página 4

3. Extienda la manguera de desagüe desde

el lado izquierdo.

En esta posición,

meta la manguera

en el depósito con

mano.

2. Saque la manguera de desagüe desde el

depósito trasero.

Después de cambiar

la dirección, utilice

este lado del depósito.

1. Ponga la lavadora con su cara principal

hacia abajo, desmonte los 8 tornillos con

un destornillador, quite la tabla de la tapa

inferior. Detrás

Delante

Tabla de la

tapa inferior

Una pieza suave

Antes del uso

Uso de la manguera de desagüe

No debe haber obstáculos en la manguera que puedan impedir el desagüe.

1.La altura de la manguera de desagüe debe

ser inferior a 10cm, si no, será impedido el

desagüe, y tardará demasiado tiempo en

desaguar, la lavadora podrá pararse a

medio proceso.

2.No pise ni apriete la manguera.

3.Cuando no necesite una manguera larga,

podrá cortarla en el medio. Para que el

desagüe sea libre de

obstáculos, puede dar

un corte inclinado en

la parte delantera de

la manguera.

4.Cuando necesite alargarla manguera,

compre una por cuenta propia. El diámetro

interior de la manguera para alargarno debe

ser menos de 30mm y la longitud no debe ser

mayor de 1,5m

5.Cuando la manguera para alargarsea

demasiado larga,puede

cortarla desde Ao B.

Instalación de la manguera

de entrada de agua

Instalación de la manguera de entrada de agua

Desmontaje de la manguera de entrada de agua

Revisión de la conexión entre la manguera de entrada de agua y el grifo

1.Cierre el grifo.

2.Desmonte la manguera desde el grifo y la lavadora.

1.Tire de la manguera un poco para confirmar si está sujetada.

2.Después de la instalación, abra el grifo para confirmar si escape agua.

3.No debe torcer la manguera con mucha fuerza.

4.Cada vez antes de utilizar la lavadora, revise la conexión entre la

manguera de entrada de agua y la lavadora para evitar que se caiga

la manguera por mala instalación.

1.Introduzca en cada acoplamiento de la manguera de entrada de aguauna nueva

arandela plana, debiendo ponerlas dentro del acoplador firmemente.

Atención:

1. Utilice la manguera de entrada de agua nueva que viene con la lavadora,

prohibiéndose utilizar cualquier manguera vieja.

2. Será necesario usar tenazas para apretar el acoplador de conexión, sin embargo,

no apriete con demasiada fuerza que podrá causar daños a la válvula de entrada

de agua.

2.Conecte la manguera de entrada de agua al grifo.

3.Yconecte el otro lado de la manguera de entrada

de agua a la válvula de entrada de agua ubicada

en la parte superior de la lavadora.

Suplemento absorbente

Tuerca de la manguera

de entrada de agua

Válvula de entrada

de agua

4.Apriete la tuerca de la manguera de entrada de agua hasta el final; muévala un poco

para confirmar si está apropiadamente sujetada.

Antes del uso

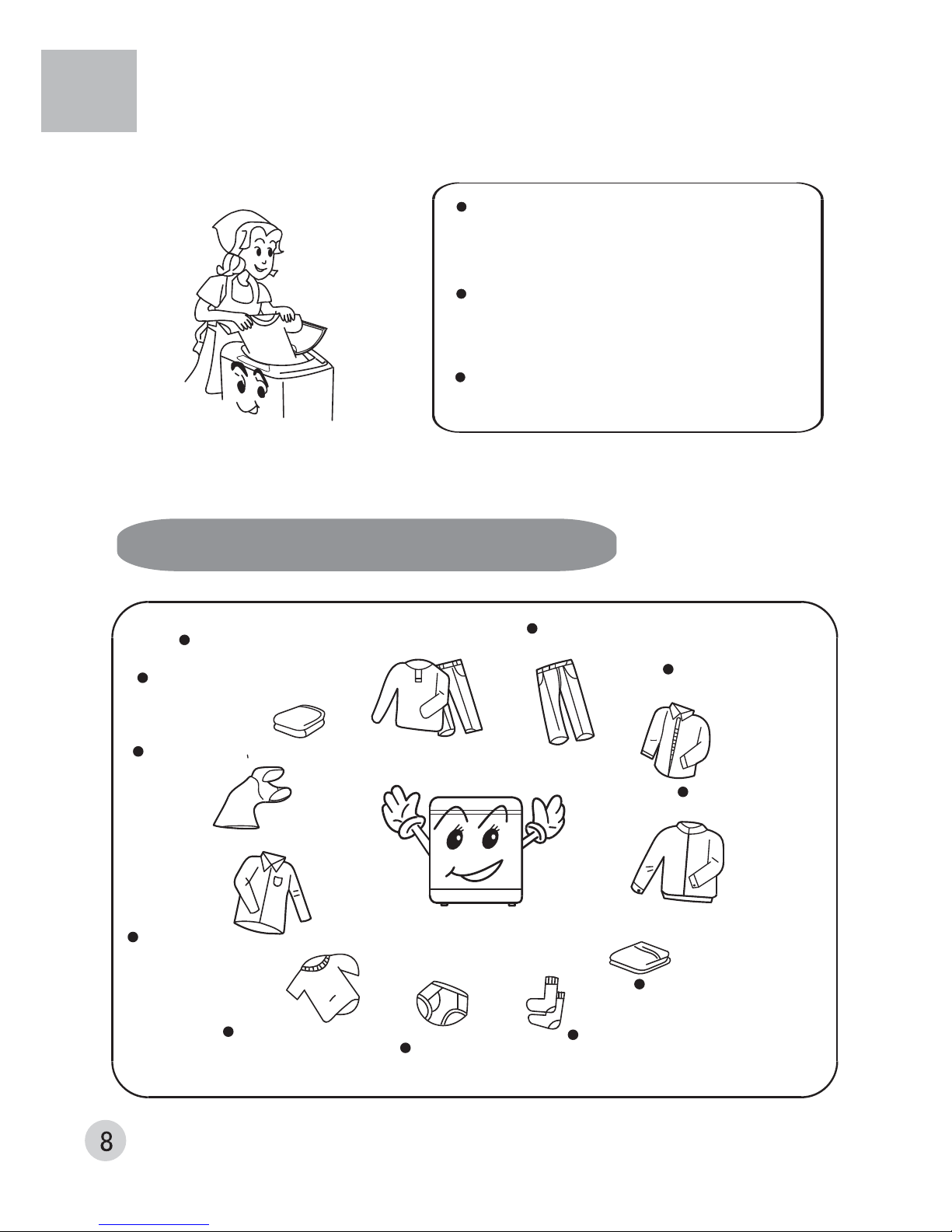

Antes del lavado, presteatención especial a la

ropa para lavar en los siguientes aspectos

Confirme si el

lavado de la

ropa pide algo

especial.

Vacíe los

bolsillos, saque

las monedas,

arenas, broches.

Abroche los

botones y cierre

la cremallera.

La cantidad no

debe ser demasiado

grande. Los

vaqueros y

abrigos deben

estar flojos.

Cuando el rotor esté

girándose, los

botones podrán

hacer sonidos.

Puede poner la ropa

con botones entre

otra ropa.

1 Preparación antes

del lavado Proceso del uso

Proceso del uso

a.compruebe si el lavado de lavadora es adecuado para la ropa;

b.separe la ropa que destiña de otra ropa;

c.apriete con mano la ropa que noabsorba mucha agua;

d.cuando la ropa tenga mucho barro, primero quite las suciedades, puede echar detergente

sobre las manchas más graves para eliminarlas más fácil;

e.la ropa aque se le levante la lana ode lanilla larga, vuélvela primero antes de echar;

f.no eche laropa contaminada por materia química directamente al lavadora.

Preparación antes del lavado

1.Conecte la manguera de entrada de agua,

abra la válvula del grifo.

2.Después de comprobar la puesta a tierra de

la lavadora, introduzca el enchufe en la toma

de corriente. El hilo de tierra no debe conectarse

a los tubos de gas o tuberías de agua

3.Baje la manguera de desagüe.

Ropa de trabajo(arriba, abajo)

(de algodón aprox. 1120g)

Vaquero

(aprox.800g)

Ropa exterior de tejidos

mixtos (aprox. 800g)

Chaqueta (de algodón

aprox. 800g)

Sábana individual

(de algodón aprox. 600g)

Calcetines (de tejidos

mixtos aprox. 50g)

Bragas o calzoncillos

(de algodón aprx. 70g)

Camiseta (de

algodón aprox. 180g)

Camisa (de

algodón aprox. 300g)

Pijama (aprox. 200g)

Manta de felpa (de

algodón aprox. 900g)

2 Puesta de ropa para lavar

La capacidad de lavado y de secado de la lavadora

se refiere al peso máximo que puede lavar o secar

una vez en condiciones estándar. La cantidad de

cada lavado debe ser menos de la capacidad

nominal, la cual de esta lavadora es 5.0kg.

El grosor,el tamaño y la especie de la tela pueden

afectar la capacidad real de lavado. Es apropiado

que eche una cantidad adecuada de ropa para un

lavado y durante su proceso la ropa pueda lavarse

de forma correcta.

No elija un nivel alto de agua cuando la cantidad

de ropa sea menos de 0,5kg para evitar que

salpiquen las gotas de agua.

Pesos de referencia de cada unidad para lavar

Proceso del uso

Altri manuali per XQB50-10

Indice

Altri manuali Haier Rondella

Haier

Haier HWM75-1279 Manuale utente

Haier

Haier WD55dHSHAT Manuale utente

Haier

Haier HWM110-L287S Manuale utente

Haier

Haier HWM 80-200 S Manuale utente

Haier

Haier HWM-13.0/S Manuale utente

Haier

Haier HWF75AW1 Manuale utente

Haier

Haier HW70-14F2B Manuale utente

Haier

Haier HLP21E - Pulsator Wash With Tub Manuale utente

Haier

Haier HNS1060TVE Guida all'installazione

Haier

Haier PFL510W-u Manuale utente

Haier

Haier AHW-60SQ Manuale utente

Haier

Haier HW80-BD1626 Manuale utente

Haier

Haier HW60-12829S Manuale utente

Haier

Haier SLC116PEW Istruzioni per il montaggio

Haier

Haier HW90-B14CIN Manuale utente

Haier

Haier HW-D860TVE Manuale utente

Haier

Haier Thermocool HMS1000TVE Manuale utente

Haier

Haier XPB50-23BS Manuale utente

Haier

Haier WNA600TX Guida utente

Haier

Haier HVS1000 Manuale utente

Haier

Haier B1000VE Manuale utente

Haier

Haier XQB42-62 Manuale utente

Haier

Haier HW75-B12756 Manuale utente

Haier

Haier XQB50-18 Manuale utente

Manuali Rondella popolari di altre marche

Tricity Bendix

Tricity Bendix AW 1000 W Guida del prodotto

Panasonic

Panasonic NA-F60L5WRB Manuale utente

GE WSLP1500 Manuale

Electrolux

Electrolux EWF1284EDW Manuale utente

Bosch

Bosch WAN2829BSN Manuale utente

LG TV2516DV3B Manuale utente

LG TH2517DSAV Manuale utente

VESTEL

VESTEL CMH-XL 7510 TE Manuale utente

AEG

AEG 74335 Manuale operativo

Johnson

Johnson JWF721A Manuale utente

Beko

Beko WTE7604XLW0 Manuale utente

Danby

Danby DTT100A1WDB Istruzioni per il montaggio

Amica

Amica WA 14 Ex Manuale utente

Daewoo

Daewoo DWD-F1222 Manuale utente

Bosch

Bosch WAS28461AU Manuale utente

Miele

Miele PW 6080 Vario Manuale utente

Finlux

Finlux FLX108CF220 Manuale utente

Whirlpool

Whirlpool 3LBR5132AN0 Manuale utente
