Hama 118604 06 Manuale utente

HOME ENTERTAINMENT

THE SMART SOLUTION

TV-Wandhalterung

TV Wall Bracket

FIN

RUS

Bedienungsanleitung

Operating Instructions

Mode d‘emploi

Instrucciones de uso

Руководство по эксплуатации

Istruzioni per l‘uso

Gebruiksaanwijzing

Οδηγίες χρήσης

Instrukcja obsługi

Használati útmutató

Návod k použití

Návod na použitie

Manual de instruções

Kullanma kılavuzu

Manual de utilizare

Bruksanvisning

Pistokelaturi

00118604_06

00118604_06man_cs_de_el_en_es_fi_fr_hu_it_nl_pl_pt_ro_ru_sk_sv_tr.indd 3 05.07.12 10:47

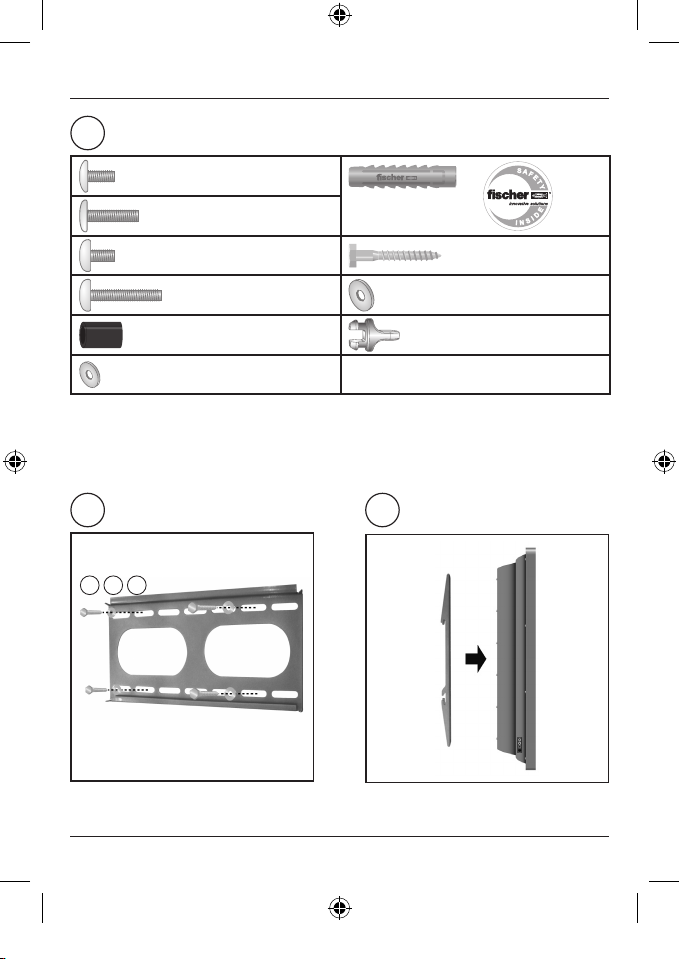

Montagesatz/ Installation kit

(A) M6x12 (x4)

(B) M6x30 (x4) (G) Ø10x50 (x4)

(D) M8x30 (x4) (I) M10 (x4)

(E) M8x10 (x8) (K) (x1)

(F) M6 (x4)

Montage/ Installation

2 3

H I G

00118604_06man_cs_de_el_en_es_fi_fr_hu_it_nl_pl_pt_ro_ru_sk_sv_tr.indd 2 05.07.12 10:47

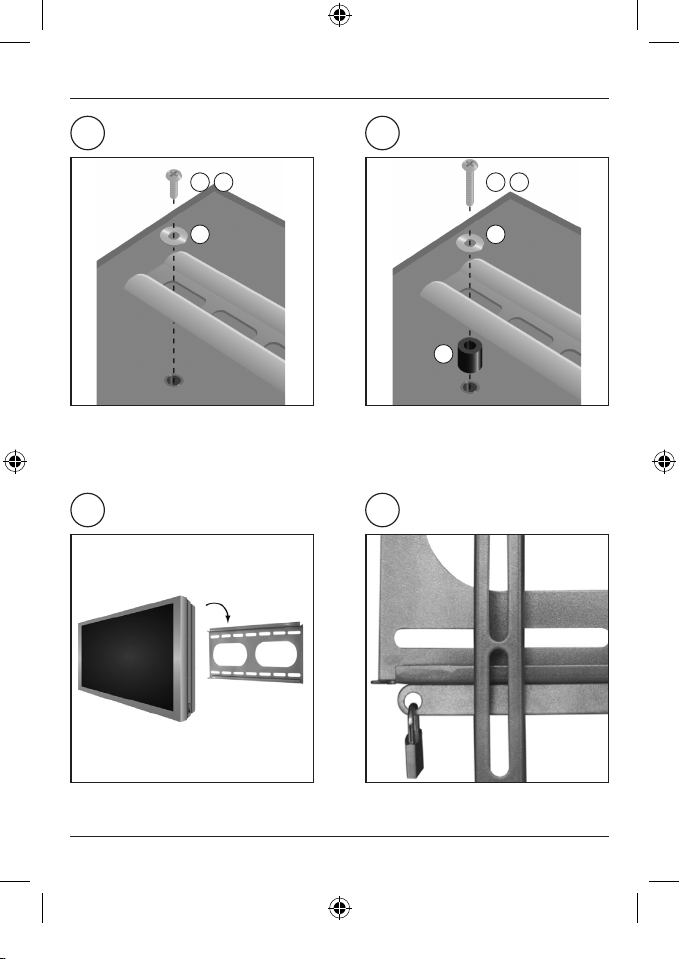

6 7

Gerade Rückseite

Flat back

Abgerundete Rückseite

Curved back

4a 4b

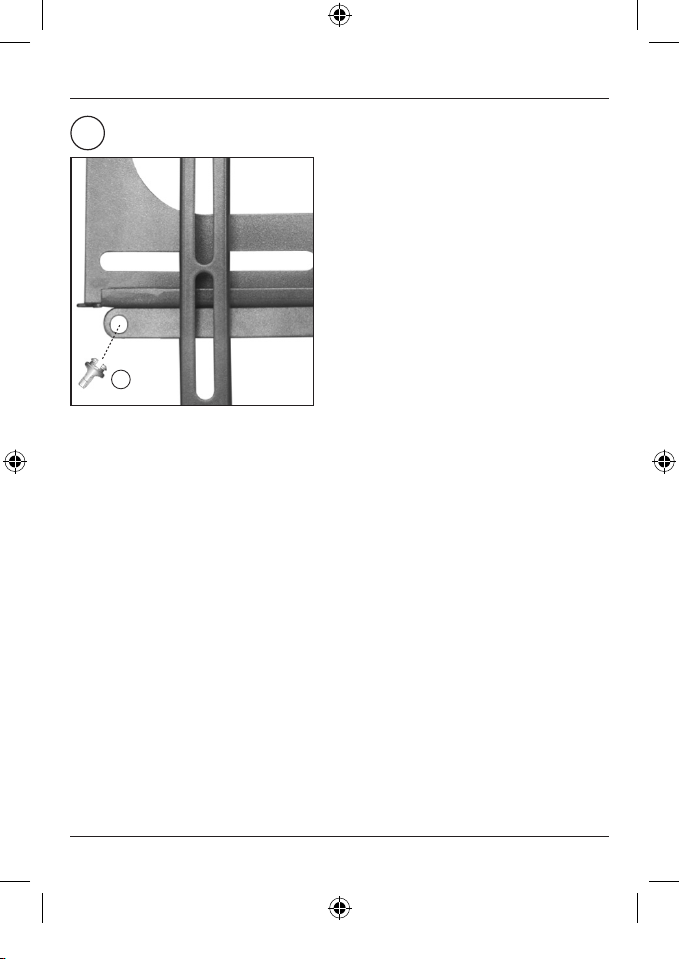

Optional: Sicherheitsschloss (nicht enthalten)

Optionally: safety lock (not included)

00118604_06man_cs_de_el_en_es_fi_fr_hu_it_nl_pl_pt_ro_ru_sk_sv_tr.indd 3 05.07.12 10:47

00118604_06man_cs_de_el_en_es_fi_fr_hu_it_nl_pl_pt_ro_ru_sk_sv_tr.indd 4 05.07.12 10:47

Vielen Dank, dass Sie sich für ein Hama Produkt

entschieden haben!

Nehmen Sie sich Zeit und lesen Sie die fol-

genden Anweisungen und Hinweise zunächst

ganz durch. Bewahren Sie diese Bedienungsan-

leitung anschließend an einem sicheren Ort auf,

um bei Bedarf darin nachschlagen zu können.

Sollten Sie das Gerät veräußern, geben Sie diese

Bedienungsanleitung an den neuen Eigentümer

weiter.

1. Erklärung von Warnsymbolen und

Hinweisen

Warnung

►Wird verwendet, um Sicherheitshinweise

zu kennzeichnen oder um die Aufmerk-

samkeit auf besondere Gefahren und

Risiken zu lenken.

Hinweis

►Wird verwendet, um zusätzliche Infor-

mationen oder wichtige Hinweise zu

kennzeichnen.

2. Packungsinhalt

- TV Wandhalterung

- Montagesatz (Inhalt siehe Abb.1 )

- diese Bedienungsanleitung

Hinweis

►Bitte prüfen Sie vor der Installation der

Halterung den Montagesatz auf Voll-

ständigkeit und stellen Sie sicher, dass

keine fehlerhaften oder beschädigten

Teile enthalten sind.

3. Sicherheitshinweise

• Bitte wenden Sie sich für die Montage dieser

Halterung an dazu ausgebildete Fachkräfte!

• Besorgen Sie sich geeignetes Montagemate-

rial im Fachhandel bei anderen Materialarten

als der für die Installation vorgesehenen

Wand.

• Beachten Sie einen Sicherheitsabstand um

das TV-Gerät (abhängig vom Modell).

• Die Halterung nicht an Orten montieren, un-

ter denen sich Personen aufhalten könnten.

• Nach der Montage der Halterung und des

Flachbildschirms sind diese auf ausreichende

Festigkeit und Betriebssicherheit zu überprü-

fen.

• Diese Prüfung ist in regelmäßigen Abständen

zu wiederholen (mindestens vierteljährlich).

• Bei Beschädigungen den TV abbauen und

den Halter nicht mehr benutzen.

• Bei der Montage und beim Verstellen darauf

achten, dass keine elektrischen Leitungen

und Verbindungen gequetscht oder beschä-

digt werden.

• Die Halterung nicht schwerer als die ange-

gebene maximale Tragkraft belasten und

die angegebene maximale Diagonale nicht

überschreiten.

• Achten Sie darauf, die Halterung nicht asym-

metrisch zu belasten. Beim Verstellen darauf

achten, dass die Halterung nicht asymme-

trisch belastet wird und dabei die maximale

Gewichtsangabe überschritten wird.

4. Anwendungsbereich und

Speziﬁkationen

• Die Halterung dient der Wandbefestigung

von Flachbildschirmen für den privaten,

nicht-gewerblichen Haushaltsgebrauch.

• Die Halterung ist nur für den Gebrauch inner-

halb von Gebäuden vorgesehen.

• Verwenden Sie die Halterung ausschließlich

für den dazu vorgesehenen Zweck.

dBedienungsanleitung

00118604_06man_cs_de_el_en_es_fi_fr_hu_it_nl_pl_pt_ro_ru_sk_sv_tr.indd 5 05.07.12 10:47

Maximale Tragekraft: 60 kg

Bildschirmdiagonale: 94,0 - 142,0 cm

(US: 37" - 56")

Tiefe: 2,3 cm

Abmessung der

Wandbefestigungs-

platte: 65,0 x 18,5 cm

Aufnahme: nach VESA-Standard

600x400

5. Montagevorbereitung und Montage

Hinweis

►Montieren Sie die TV-Wandhalterung

nur zu zweit! Holen Sie sich Unterstüt-

zung und Hilfe!

Warnung

►Prüfen Sie unbedingt vor der Installation

die Eignung der vorgesehenen Wand für

das anzubringende Gewicht und verge-

wissern Sie sich, dass sich an der Monta-

gestelle in der Wand keine elektrischen

Leitungen, Wasser-, Gas- oder sonstige

Leitungen beﬁnden.

Warnung

►Beachten Sie, dass die mitgelieferten

Dübel nur für Beton- und Vollziegelwän-

de zugelassen sind.

• Beachten Sie die übrigen Warn- und Sicher-

heitshinweise.

• Gehen Sie Schritt für Schritt nach der bebil-

derten Montageanleitung vor (Abb. 2 ff.).

6. Einstellung & Wartung

• Zur Sicherung den Metallstab zwischen

Wandplatte und Tragearme in die dafür vor-

gesehenen Führungsschlitzen schieben.

• Die Festigkeit und Betriebssicherheit sind in

regelmäßigen Abständen (mindestens vier-

teljährlich) zu überprüfen. Reinigung nur mit

Wasser oder handelsüblichen Haushaltsrei-

nigern.

7. Gewährleistung

Die Firma HAMA GmbH & Co. KG wird keine

Gewährleistung für unsachgemäß installierte

Halterungen übernehmen oder daraus resultie-

renden Schäden.

8. Fragen und Support

Bitte wenden Sie sich bei Fragen zum Produkt

gerne an die Hama-Produktberatung.

Hotline: +49 9091 502-115 (Deu/Eng)

Weitere Supportinformationen ﬁnden Sie hier:

www.hama.com

00118604_06man_cs_de_el_en_es_fi_fr_hu_it_nl_pl_pt_ro_ru_sk_sv_tr.indd 6 05.07.12 10:47

Thank you for choosing a Hama product.

Take your time and read the following instruc-

tions and information completely. Please keep

these instructions in a safe place for future re-

ference. If you sell the device, please pass these

operating instructions on to the new owner.

1. Explanation of warning symbols and

notes

Warning

►This symbol is used to indicate safety

instructions or to draw your attention to

speciﬁc hazards and risks.

Note

►This symbol is used to indicate additio-

nal information or important notes.

2. Package contents:

- TV wall bracket

- Installation kit (see contents, Fig. 1)

- These operating instructions

Note

►Please check that the installation kit is

complete before installing the bracket

and ensure that none of the parts are

faulty or damaged.

3. Safety instructions

• For proper installation, please have this bra-

cket ﬁtted by a qualiﬁed specialist.

• If the wall on which the television is to be

mounted is made of other types of material

than those speciﬁed, you should buy appro-

priate installation material from a specialised

dealer.

• Also observe the safety clearance around the

TV unit (depends on the model).

• The bracket may not be mounted above loca-

tions where persons might linger.

• Once you have mounted the bracket and the

ﬂat panel display, check that they are suci-

ently secure and safe to use.

• You should repeat this check at regular inter-

vals (at least every three months).

• In case of damage, remove the TV and do not

continue to use the holder.

• Ensure that no electrical cables and connec-

tions are crushed or damaged during instal-

lation or adjusting.

• Do not place loads on the bracket that are

heavier than the load-bearing capacity spe-

ciﬁed and do not exceed the speciﬁed maxi-

mum screen size.

• Ensure that the bracket is loaded symme-

trically. During adjustment, ensure that the

bracket is loaded symmetrically and that the

maximum weight is not exceeded.

4. Intended use and speciﬁcations

• The bracket is used for wall mounting ﬂat

panel displays for non-commercial, private

household use.

• The bracket is only intended for use within

buildings.

• Use the bracket only for the intended pur-

pose.

gOperating Instructions

00118604_06man_cs_de_el_en_es_fi_fr_hu_it_nl_pl_pt_ro_ru_sk_sv_tr.indd 7 05.07.12 10:47

Maximum load

bearing capacity: 60 kg

Screen size: 94,0 - 142,0 cm

(US: 37" - 56")

Depth: 2,3 cm

Wall mounting plate

dimensions: 65,0 x 18,5 cm

Mounting holes: according to the

VESA standard until

600x400

5. Installation requirements and instal-

lation

Note

►Only mount the TV wall bracket with the

help of a second person. Get the support

and help you need.

Warning

►Before installing the bracket, ensure that

the wall on which the television is to be

mounted is suitable for the weight and

make sure that no electrical wires, wa-

ter, gas or other lines are located at the

installation location.

Warning

►Please note that the provided wall an-

chors are only approved for concrete and

solid brick walls.

• Observe the other warnings and safety in-

structions.

• Proceed step-for-step in accordance with the

illustrated installation instructions (Fig. 2 ff.).

6. Setting and maintenance

• Slide the metal rod between the wall plate

and the carrying arms into the appropriate

guiding slots to secure the bracket.

• Check that the bracket is secure and safe

to use at regular intervals (at least every

three months). Only use water or standard

household cleaners for cleaning.

7. Warranty

Hama GmbH & Co. KG does not accept warranty

claims for improperly installed brackets or any

resulting damage or injury.

8. Questions and support

If you have questions on the product, you are

welcome to contact Hama Product Consulting.

Hotline: +49 9091 502-115 (Ger/Eng)

For further support information please visit:

www.hama.com

00118604_06man_cs_de_el_en_es_fi_fr_hu_it_nl_pl_pt_ro_ru_sk_sv_tr.indd 8 05.07.12 10:47

Nous vous remercions d’avoir choisi un produit

Hama.

Veuillez prendre le temps de lire l'ensemble

des remarques et consignes suivantes. Veuillez

conserver ce mode d'emploi à portée de main

aﬁn de pouvoir le consulter en cas de besoin.

Transmettez-le au nouveau propriétaire avec

l’appareil le cas échéant.

1. Explication des symboles

d'avertissement et des remarques

Avertissement

►Ce symbole est utilisé pour indiquer des

consignes de sécurité ou pour attirer vo-

tre attention sur des dangers et risques

particuliers.

Remarque

►Ce symbole est utilisé pour indiquer des

informations supplémentaires ou des re-

marques importantes.

2. Contenu de l'emballage

- Support mural TV

- Kit de montage (contenu, voir ﬁg. 1)

- Mode d'emploi

Remarque

►Avant d’entreprendre l’installation du

support, veuillez vériﬁer que le kit de

montage livré est complet et qu’il ne

contient pas de pièces défectueuses ou

endommagées.

3. Consignes de sécurité

• Veuillez vous adresser à un spécialiste quali-

ﬁé lors de l'installation de ce support.

• Procurez-vous le matériel d'installation adé-

quat dans un commerce spécialisé, dans le

cas où le mur prévu pour l'installation est

constitué d'un autre matériau.

• Respectez également la distance de sécurité

autour du téléviseur (selon le modèle).

• Le support ne doit pas être installé au-dessus

d'un endroit où des personnes sont suscepti-

bles de se tenir.

• Après avoir installé le support et l'écran plat,

vériﬁez la solidité et la sécurité de l'ensemble.

• Réitérer ce contrôle à intervalles réguliers (au

moins trimestriels).

• En cas de détérioration, retirez la TV et cessez

d'utiliser le support.

• Lors de l'installation et de l'ajustage du sup-

port, veillez à n'endommager ni coincer au-

cune ligne ou connexion électrique.

• Ne dépassez pas la charge maximale du sup-

port ni la diagonale maximale indiquées.

• Faites attention à ne pas charger le support

de façon asymétrique. Lors de l'ajustage,

veillez à répartir la charge de façon sym-

étrique sur le support et à ne pas dépasser la

charge maximale.

4. Domaine d'application et spéciﬁca-

tions

• Ce support est utilisé pour le montage mural

d'écrans plats dans une installation dome-

stique non commerciale.

• Le support est destiné à une utilisation exclu-

sivement à l'intérieur d'un bâtiment.

• Utilisez le support exclusivement en confor-

mité avec l'usage prévu.

fMode d‘emploi

00118604_06man_cs_de_el_en_es_fi_fr_hu_it_nl_pl_pt_ro_ru_sk_sv_tr.indd 9 05.07.12 10:47

Charge maximale: 60 kg

Diagonale d‘écran: 94,0 - 142,0 cm

(US: 37" - 56")

Profondeur: 2,3 cm

Dimension de la

plaque de ﬁxation

murale: 65,0 x 18,5 cm

Fixation: conforme au standard

VESA au 600x400

5. Préparatifs de montage et installation

Remarque

►Deux personnes sont nécessaires pour

l'installation du support mural TV. As-

surez-vous de l'aide et de l'assistance

d'une autre personne.

Avertissement

►Avant l'installation, vériﬁez impérative-

ment que le mur prévu pour recevoir le

support dispose d'une force portante

susante pour supporter le poids

de l'appareil et qu'aucune conduite

d'électricité, d'eau, de gaz ni aucune au-

tre conduite ne passe dans cette partie

de la cloison.

Avertissement

►Tenez bien compte du fait que les che-

villes livrées conviennent uniquement

aux murs en béton ou en briques.

• Respectez tous les avertissements et les con-

signes de sécurité.

• Procédez étape par étape conformément à la

notice de montage (ﬁg. 2 et suivantes).

6. Réglage & entretien

• Introduisez la tige métallique dans les fentes

de guidage prévues à cet effet, entre la pla-

que murale et le bras porteur, aﬁn de bloquer

la tige.

• Contrôlez la solidité et la sécurité de fon-

ctionnement de l'installation à intervalles

réguliers (au moins trimestriels). Pour le net-

toyage, utilisez uniquement de l'eau ou un

détergent ménager courant.

7. Garantie

La société HAMA GmbH & Co KG ne se porte

pas garante en cas d'installation non conforme

du support, ou en cas de dommages résultant

d'une installation non conforme.

8. Support et questions

En cas de question concernant le produit, veuil-

lez vous adresser au service de conseil produits

de Hama.

Ligne téléphonique directe:

+49 9091 502-115 (allemand/anglais)

Vous trouverez ici de plus amples informations

concernant l‘assistance:

www.hama.com

00118604_06man_cs_de_el_en_es_fi_fr_hu_it_nl_pl_pt_ro_ru_sk_sv_tr.indd 10 05.07.12 10:47

Indice

Lingue:

Manuali Supporto TV popolari di altre marche

Ergotron

Ergotron Neo Flex Cantilever UHD Manuale utente

StarTech.com

StarTech.com FPCEILBTB Manuale utente

VonHaus

VonHaus 05/038 Manuale utente

Techlink

Techlink ECHO TV Manuale utente

Sandstrom

Sandstrom SSTVMC12X Manuale utente

Sony

Sony SU-WL700 Guida

ICW

ICW SCACC18 Manuale utente

LG WM-L640V Manuale utente

Gembird

Gembird WM-65ST-01 Manuale utente

ERARD

ERARD FiTUP XXL 035320 Manuale utente

PEERLESS

PEERLESS PLCK-1 Guida

Kanto

Kanto RCF180 Manuale utente

GEM

GEM GEM GP001 Manuale utente

Gladiator Joe

Gladiator Joe GJ0A0053 Manuale utente

Vivotek

Vivotek AM-105 Manuale utente

Vivo

Vivo VESA STAND-VAD1B Manuale utente

AmazonBasics

AmazonBasics B07QG3LMG4 Manuale utente

Secura

Secura QLF210 Manuale utente
