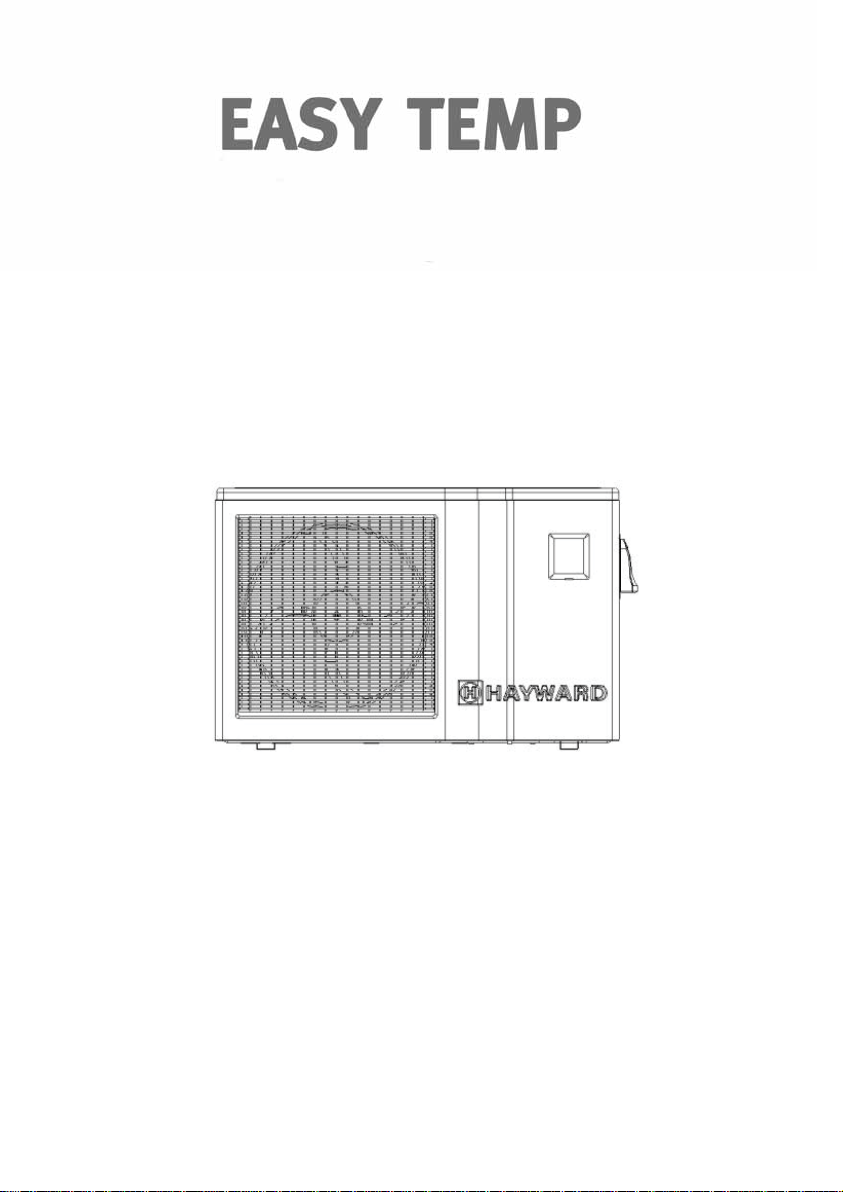

Hayward Easy Temp ECP 06 Guida rapida

POMPE A CHALEUR POUR PISCINE

SWIMMING POOL HEAT PUMP UNIT

UNIDAD DE BOMBA DE CALOR PARA PISCINAS

BOMBA DE AQUECIMENTO PARA PISCINAS

HEIZPUMPENANLAGE FÜR EIN SCHWIMMBECKEN

ZWEMBAD WARMTEPOMP

UNITÀ DI RISCALDAMENTO A POMPA DI CALORE PER PISCINE

VARMEPUMPE TIL SVØMMEBASSENG

LÄMPÖPUMPPU UIMA-ALTAALLE

VÄRMEPUMP FÖR BASSÄNG

ɌȿɉɅɈȼɈɃɇȺɋɈɋȾɅəɉɅȺȼȺɌȿɅɖɇɈȽɈȻȺɋɋȿɃɇȺ

Manuel d’instructions et d’installation

Installation & Instruction Manual

Manual de Instalación e Instrucciones

Manual de instalação e de instruções

Einbau- & Anleitungshandbuch

Installatie- en bedieningshandleiding

Manuale d’Uso e di Installazione

Installerings- og brukerveiledning

Asennus- ja ohjekirja

Bruksanvisning och installationsmanual

Ɋɭɤɨɜɨɞɫɬɜɨɩɨɦɨɧɬɚɠɭɢɷɤɫɩɥɭɚɬɚɰɢɢ

ISECP - Rev B

POMPE A CHALEUR POUR PISCINE

Manuel d’instructions et d’installation

SOMMAIRE

1. Préface 1

2. Caractéristiques techniques 2

2.1 Données techniques de la pompe à chaleur 2

2.2 Plage de fonctionnement 3

2.3 Dimensions 4

3. Installation et raccordement 5

3.1 Schéma de principe 5

3.2 Pompe à chaleur 5

3.3 Raccordement hydraulique 6

3.4 Raccordement électrique 7

3.5 Premier démarrage 8

3.6 Réglage du débit d’eau 10

4. Interface utilisateur 11

4.1 Présentation générale 11

4.2 Réglage de l’horloge 13

4.3 Réglage de la fonction Timer 13

4.4 Choix du mode de fonctionnement : chauffage ou

refroidissement 14

4.5 Réglage et visualisation du point de consigne 15

4.6 Verrouillage et déverrouillage de l’interface utilisateur 15

5. Entretien et Hivernage 16

5.1 Entretien 16

5.2 Hivernage 16

6. Annexes 17

6.1 Schémas Électriques 17

6.2 Raccordements priorité chauffage 22

6.3 Vues éclatées et pièces détachées 23

6.4 Guide de dépannage 33

6.5 Garantie 34

À lire attentivement et à conserver pour une consultation ultérieure.

Ce document doit être remis au propriétaire de la piscine et doit être conservé par celui-ci en lieu sûr.

1. PREFACE

Nous vous remercions d’avoir acheté cette pompe à chaleur de piscine

Easy Temp. Ce produit à été conçu selon des normes strictes de fabrication

pour satisfaire aux niveaux de qualité requis. Le présent manuel inclut

toutes les informations nécessaires concernant l’installation, l’élimination

des dysfonctionnements et l’entretien. Lisez attentivement ce manuel

avant d’ouvrir l’unité, ou de réaliser des opérations d’entretien sur celle-

ci. Le fabricant de ce produit ne sera en aucun cas tenu responsable

en cas de blessure d’un utilisateur ou d’un endommagement de l’unité

suite à d’éventuelles erreurs lors de l’installation, de l’élimination des

dysfonctionnements, ou d’un entretien inutile. Il est primordial de suivre à tout

moment les instructions spécifiées dans ce manuel. L’unité doit être installée

par un personnel qualifié.

• Les réparations doivent être effectuées par un personnel qualifié.

• Tous les raccordements électriques doivent être effectués par un

électricien professionnel qualifié et selon les normes en vigueur dans le

pays d’installation cf § 3.4.

• L’entretien et les différentes opérations doivent être réalisés à la fréquence

et aux moments recommandés, tel que spécifié dans le présent manuel.

• N’utilisez que des pièces détachées d’origine.

• Toute recommandation non suivie annule la garantie.

• Cette pompe à chaleur réchauffe l’eau de la piscine, et maintient une

température constante, ne pas l’utiliser à d’autres fins.

Après avoir lu ce manuel, rangez le en vue d’une utilisation ultérieure.

Avertissements concernant les enfants / personnes à capacité physique

réduite :

Cet appareil n’est pas destiné à être utilisé par des personnes (notamment

des enfants) dont les capacités physiques, sensorielles ou intellectuelles sont

réduites, ou par des personnes manquant d’expérience ou de connaissances,

à moins que celles-ci ne soient sous surveillance ou qu’elles aient reçu des

instructions quant à l’utilisation de l’appareil par une personne responsable de

leur sécurité.

(1) Potentiel de réchauffement global

Ce produit contient des gaz à effet de serre fluorés encadrés par le protocole

de Kyoto.

Type de réfrigérant : R410A

Valeur GWP(1) : 1975

Des inspections périodiques de fuite de réfrigérant peuvent être exigées

en fonction de la législation européenne ou local. Veuillez contacter votre

distributeur local pour plus d’informations.

2. CARACTÉRISTIQUES TECHNIQUES

2.1 Données techniques de la pompe à chaleur

Modèle EASY TEMP ECP 06 ECP 08 ECP 11 ECP 13 ECP 15

Capacité calorifique * kW

BTU/h

5,5

18785

27322

37566

13.5

46105

51228

Puissance électrique kW 1,17 1,8 2,43 3 3,13

Courant de fonctionnement

*A 5,19 7,91 11,81 14,5 16

Alimentation électrique V

Ph/Hz

230 V



1 / 50Hz

230 V



1 / 50Hz

230 V



1 / 50Hz

230 V



1 / 50Hz

230 V



1 / 50Hz

Calibre fusible type aM A 8 aM 10 aM 16 aM 20 aM 20 aM

Disjoncteur courbe D A 8 D 10 D 16 D 20 D 20 D

Nombre de compresseurs 1 1 1 1 1

Type de compresseur Rotatif Rotatif Rotatif Scroll Scroll

Nombre de ventilateurs 1 1 1 1 1

Puissance du ventilateur W 50 120 120 120 120

Vitesse de rotation du

ventilateur RPM 770 850 850 850 850

Direction du ventilateur Horizontale Horizontale Horizontale Horizontale Horizontale

Niveau de pression sonore

(à 1 mètre) dB(A) 47 51 54 56 56

Raccordement hydraulique mm 50 50 50 50 50

Débit d’eau m3/h 2,3 3,0 4,5 5.3 6,6

Perte de charge sur l’eau

(max) kPa 5,4 8,9 19,2 5.2 39,9

Dimensions nettes de

l’unité (L/l/h) mm 895/375/545 1035/415/650 1035/415/650 1136/440/870 1136/440/870

Dimensions de l’unité

emballée (L/l/h) mm 970/430/710 1120/480/810 1180/480/810 1230/510/1020 1230/510/1020

Poids net / poids de l’unité

emballée kg 45/56 54/68 60/74 95/115 117/128

* Valeur à +/- 5% aux conditions suivantes: Température extérieur = 24°C (75°F) / HR=62% / Température de la piscine=27°C

(80°F)

2. CARACTÉRISTIQUES TECHNIQUES (suite)

2.2 Plage de fonctionnement

Utiliser la pompe à chaleur dans les plages suivantes de températures et

d’humidité pour assurer un fonctionnement sûr et efficace.

Mode chauffage Mode Refroidissement

Température extérieure +2°C ~ +35°C +7°C ~ +43°C

Température d’eau +12°C ~ +40°C +8°C ~ +40°C

Humidité relative < 80% < 80%

Plage de réglage point de

consigne +15°C ~ +40°C +8°C ~ +35°C

Si la température ou l’humidité ne correspond pas à ces conditions,

des dispositifs de sécurité peuvent se déclencher et la pompe à chaleur

peut ne plus fonctionner.

2. CARACTÉRISTIQUES TECHNIQUES (suite)

2.3 Dimensions

Modèles : ECP06 / ECP08 / ECP11 / ECP13 / ECP15

Unité : mm

Modèle ECP06 ECP08

ECP11

ECP13

ECP15

Repère

A540 648 866

B571 755 840

C400 440 470

D140 150 150

E258 258 330

F66 77 80

G860 1004 1114

3. INSTALLATION ET RACCORDEMENT

3.1 Schéma de Principe

Note : La pompe à chaleur est fournie sans aucun équipement de traitement

ou de filtration. Les éléments présentés sur le schéma sont des pièces

à fournir par l’installateur.

3.2 Pompe à chaleur

Piscine

Retour d’eau

Cellule électrolyseur

(ou autre traitement)

Pompe de

filtration

FiltreVanne d’entré

d’eau

Vanne sortie

d’eau

Vanne

by-pass

Admission d’air

Évacuation d’air

Placer la pompe à chaleur à l’extérieur et en dehors de tout local

technique fermé.

Placée sous abri, les distances minimum prescrites ci-dessous doivent

être respectées afin d’éviter tout risque de recirculation d’air et une

dégradation des performances globales de la pompe à chaleur.

3. INSTALLATION ET RACCORDEMENT (suite)

3.3 Raccordement hydraulique

La pompe à chaleur est fournie avec deux raccords union diamètre 50 mm.

Utiliser du tube PVC pour canalisation hydraulique Ø 50 mm. Raccorder

l’entrée d’eau de la pompe à chaleur à la conduite venant du groupe de

filtration puis raccorder la sortie d’au de la pompe à chaleur à la conduite

d’eau allant au bassin (cf schéma ci-dessous).

Installer une vanne dite “by-pass” entre l’entrée et la sortie de la pompe à

chaleur.

du filtre Ø 50 ENTREE H2O

au bassin Ø 50 SORTIE H2O

Installer de préférence la pompe à chaleur sur une dalle béton

désolidarisée ou une chaise de fixation prévue à cet effet et monter la

pompe à chaleur sur les silentblocs fournis (visserie et rondelles non

fournies).

Distance maximale d’installation entre la pompe à chaleur et la piscine

15 mètres.

Longueur totale aller-retour des canalisations hydrauliques 30 mètres.

Isoler les canalisations hydrauliques de surface et enterrées.

Si un distributeur automatique ou un électrolyseur est utilisé, il doit

impérativement être installé après la pompe à chaleur dans le but de

protéger le condenseur Titane contre une concentration trop importante

de produit chimique.

Veillez à bien installer la vanne by-pass et les raccords union fournis

au niveau de l’entrée et de la sortie d’eau de l’unité, afin de simplifier

la purge durant la période hivernale, d’en faciliter l’accès ou son

démontage pour l’entretien.

Vérifiez que l’alimentation électrique disponible et la fréquence du

réseau correspondent au courant de fonctionnement requis, en prenant

en considération l’emplacement spécifique de l’appareil, et le courant

nécessaire pour alimenter tout autre appareil connecté au même circuit.

ECP 06 230 V~ +/- 10 % 50 HZ 1 Phase

ECP 08 230 V~ +/- 10 % 50 HZ 1 Phase

ECP 11 230 V~ +/- 10 % 50 HZ 1 Phase

ECP 13 230 V~ +/- 10 % 50 HZ 1 Phase

ECP 15 230 V~ +/- 10 % 50 HZ 1 Phase

Observez le schéma de câblage correspondant en annexe.

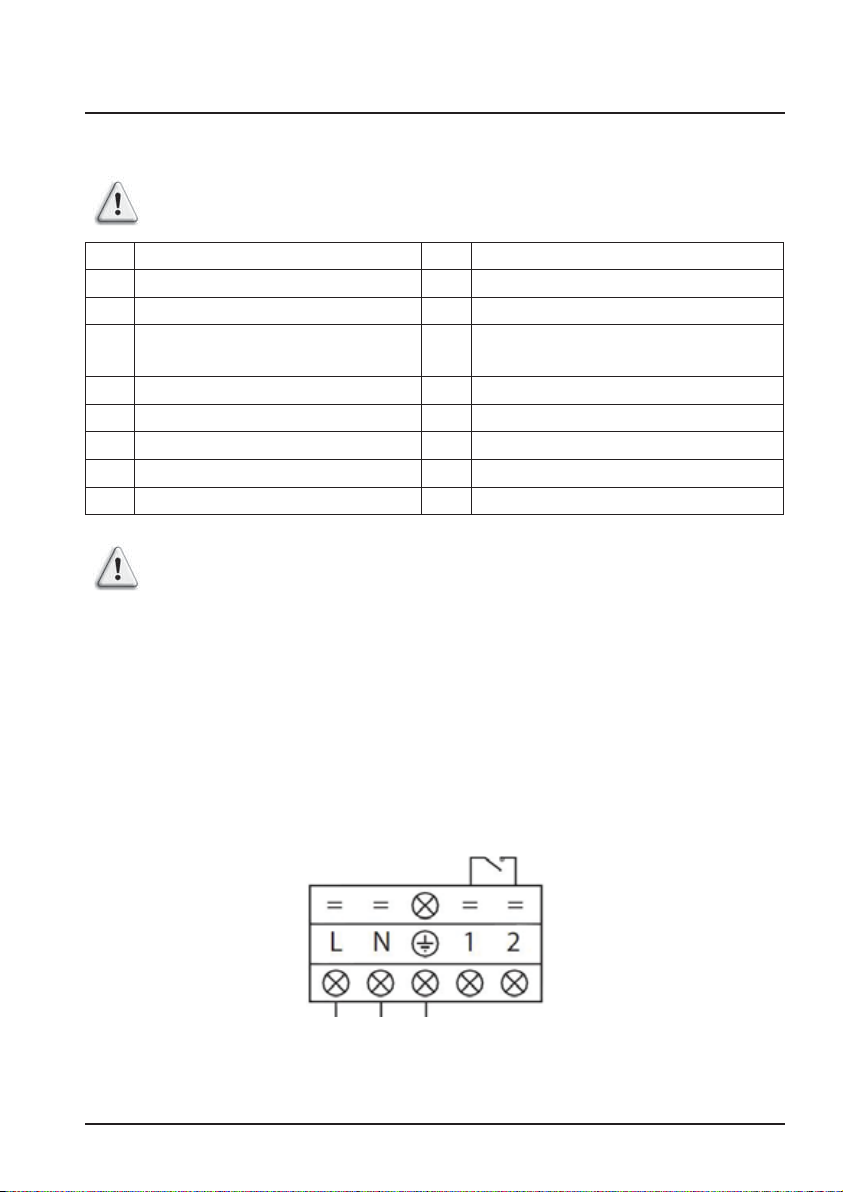

Le boîtier de raccordement se trouve du côté droit de l’unité. Trois

connexions sont destinées à l’alimentation électrique, et deux à la

commande de la pompe de filtration (Asservissement).

3. INSTALLATION ET RACCORDEMENT (suite)

3.4 Raccordement Électrique

F NF C15-100 GB BS7671:1992

D DIN VDE 0100-702 EW EVHS-HD 384-7-702

A ÖVE 8001-4-702 H MSZ 2364-702/1994/MSZ 10-553 1/1990

E UNE 20460-7-702 1993,

RECBT ITC-BT-31 2002

M MSA HD 384-7-702.S2

IRL Wiring Rules + IS HD 384-7-702 PL PN-IEC 60364-7-702:1999

I CEI 64-8/7 CZ CSN 33 2000 7-702

LUX 384-7.702 S2 SK STN 33 2000-7-702

NL NEN 1010-7-702 SLO SIST HD 384-7-702.S2

P RSIUEE TR TS IEC 60364-7-702

Alimentation générale

230V~ / 50Hz Contact sec libre

de potentiel 7 A max.

L’installation électrique et le câblage de cet équipement doivent être

conformes aux règles d’installation locales en vigueur.

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Hayward Pompa di calore

Hayward

Hayward ENERGYLINE INVERTER Series Manuale utente

Hayward

Hayward Summit Heat Pump Manuale utente

Hayward

Hayward HP50HA Manuale utente

Hayward

Hayward EasyTemp ECPI15MA Manuale di servizio

Hayward

Hayward Heat Pump Manuale utente

Hayward

Hayward HP50CL Manuale di servizio

Hayward

Hayward EnergyLine pro Manuale di servizio

Hayward

Hayward EnergyLine pro Manuale utente

Hayward

Hayward Easy Temp Manuale utente

Hayward

Hayward SUMHEAT HP5131DT3 Manuale di servizio

Hayward

Hayward Universal H-Series Low NOx Manuale

Hayward

Hayward EnergyLine pro Manuale di servizio

Hayward

Hayward HP3005AT1RM Manuale di servizio

Hayward

Hayward Powerline 81504 Manuale di servizio

Hayward

Hayward 14 Kw Mono R407C Manuale utente

Hayward

Hayward S.Line Pro Fi 25kW Manuale utente

Hayward

Hayward Energyline Pro Inverter Series Manuale di servizio

Hayward

Hayward ENERGYLINE PRO INVERTER Manuale di servizio

Hayward

Hayward HP50A1 Manuale di servizio

Hayward

Hayward HeatPro HP50TA Manuale utente

Hayward

Hayward HP40B Manuale di istruzioni

Hayward

Hayward Powerline EcoPac 81502 Manuale di servizio

Hayward

Hayward AccessLine HP3051DT3HM Manuale di servizio

Hayward

Hayward HP50CLEE Manuale di servizio

Manuali Pompa di calore popolari di altre marche

MICROWELL

MICROWELL HP 1000 GREEN Manuale utente

Sanyo

Sanyo SAP120FCH Manuale utente

Daikin

Daikin EHYHBH05AA Manuale utente

Panasonic

Panasonic WH-SDF03E3E5 Guida

Bryant

Bryant 544B Manuale utente

Airxcel

Airxcel 45000 Series Manuale

Mitsubishi Electric

Mitsubishi Electric PUZ-SWM60VAA Manuale utente

Dimplex

Dimplex LI 16I-TUR Guida utente

Carrier

Carrier WSHP Open v3 Guida rapida alla configurazione

TGM

TGM CTV14CN018A Manuale utente

Carrier

Carrier 38MGQ Series Manuale utente

Kokido

Kokido K2O K880BX/EU Guida alla risoluzione dei problemi

Viessmann

Viessmann VITOCAL 300-G PRO Type BW 2150 Guida rapida

Carrier

Carrier 48EZN Manuale utente

Viessmann

Viessmann KWT Vitocal 350-G Pro Series Istruzioni operative

Ariston

Ariston NIMBUS Manuale utente

Weishaupt

Weishaupt WWP L 7 Guida utente

GE Zoneline AZ85H09EAC Manuale utente
