4

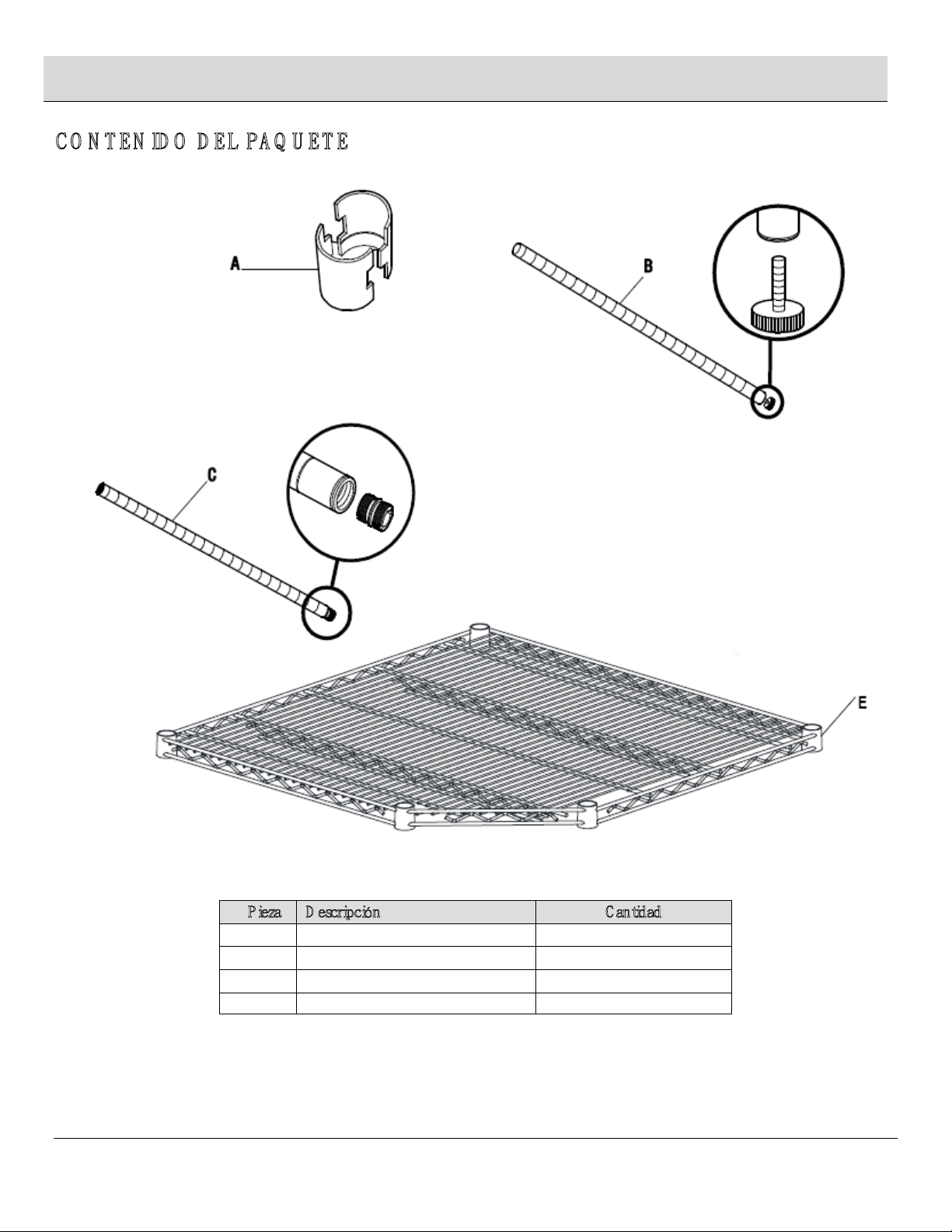

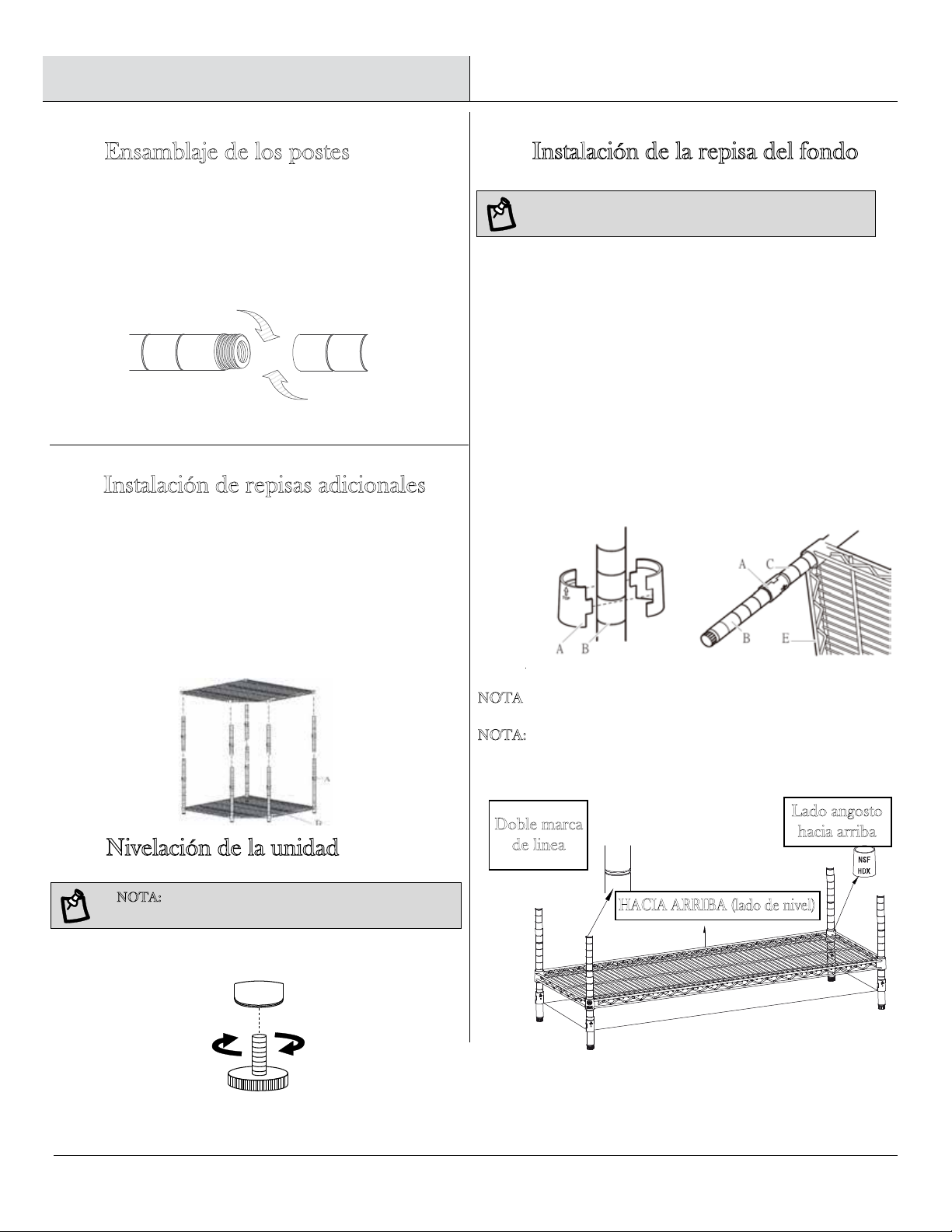

Ensamblaje
2
Insta ación de la repisa del fondo
□
NOTA: Puede que se necesite más de una persona para
completar este paso.
□Localice la posición deseada donde se instalará la repisa
más baja sobre los ensamblajes del poste.
□Inserte una manga plástica (A) en la muesca apropiada en
cada ensamblaje del poste del fondo (B). Asegúrese de
que el extremo ahusado de la manga plástica (A) esté
orientado hacia el poste superior (C).
□Coloque la repisa (E) en su lado, y deslice los ensamblajes
del poste hacia arriba a través del fondo de la repisa (E),
comenzando con el poste superior (C), hasta que la repisa
(E) esté firmemente asentada en las mangas plásticas (A).
□Después de que la repisa (E) esté en su lugar, gire la
unidad a la posición vertical.
□Presione en cada esquina de la repisa (E), asegurándose
de que esté en la posición completamente bloqueada.
3
4
Nivelación de la unidad
□Localice la posición deseada de la siguiente repisa más
baja (E), e inserte las mangas plásticas (A) en las muescas
apropiadas en los ensamblajes del poste.
□Deslice la repisa (E) hacia abajo de la parte superior de
los ensamblajes del poste y sobre las mangas plásticas (A).
Presione en cada esquina de la repisa (E), asegurándose
de que esté firmemente asentada en las mangas plásticas
(A).
□Repita este procedimiento para las repisas restantes (E).
NOTA: Los ensamblajes del poste del fondo (B) tienen
patas niveladoras preinstaladas en los fondos.
□Atornille las patas niveladoras preinstaladas hacia la
derecha o hacia la izquierda hasta que la unidad esté
a nivel.
Ensamblaje de los postes
1
Atornille el ensamblaje del poste superior (C),
el ensamblaje del poste
del fondo (B) entre sí hasta que estén seguros.
Instalación de repisas adicionales
l
NOTA:Las mangas ahusadas deben eatar a la misma altura para cada
poste para asegurarse de que la repisa asiente a nivel sobre las mangas.
NOTA:El poste tiene una muesca con una doble marca de linea.Puede
ayudar a identificar la altura de la manga ahusada en cada poste.
Doble marca
de linea
Lado angosto
hacia arriba
HACIA ARRIBA (lado de nivel)
