D Installations- und Bedienungsanweisung

LED Sockel-/ Standleuchte

Art. Nr. 35834

Diese Bedienungsanleitung gehört ausschließlich zu diesen Produkten.

Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung der Leuchte.

Achten Sie deshalb auf diese Bedienungsanleitung, auch wenn Sie dieses Produkt an Dritte

weitergeben.

Deshalb ist es wichtig, dass Sie diese Anleitung zum späteren Nachlesen gut aufbewahren.

1. Einführung

Sehr geehrter Kunde, vielen Dank das Sie sich für den Kauf unseres Produktes entschieden haben.

Sie haben ein Produkt aus dem Hause Vollmer erworben, welches nach dem heutigen Stand der Technik

gebaut wurde.

Die Leuchte erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien.

Um den Zustand des Produktes zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als

Anwender diese Bedienungsanleitung beachten!

2. Sicherheitshinweise

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden,

erlischt der Gewährleistungsanspruch!

Für Folgeschäden übernehmen wir keine Haftung!

Bei Beschädigungen an der Leuchte ist die Inbetriebnahme strengstens untersagt.

Während des Betriebes kann die Leuchte warm werden.

Bringen Sie die Leuchte nicht mit extremer Hitze oder offener Flamme in Kontakt.

Das gesamte Produkt darf nicht verändert oder umgebaut werden. Veränderungen an der Leuchte

führen zum Erlöschen der Gewährleistung.

Das Typenschild darf nicht entfernt werden.

3. Bestimmungsgemäße Verwendung

Die Leuchte ist für den Einsatz in Innen-/ Außenbereichen konstruiert.

Dieses Produkt dient nur Beleuchtungszwecken und darf:

nur mit einer Spannung von 230V ~50Hz betrieben werden.

nur entsprechend der Schutzklasse I (eins) angeschlossen werden.

nur auf einem stabilen, ebenen und kippfesten Untergrund fest montiert betrieben werden.

nur auf normal bzw. nicht entflammbaren Flächen betrieben werden.

keinen starken mechanischen Beanspruchungen oder starker Verschmutzung ausgesetzt werden.

4. Vor der Installation/Inbetriebnahme

Die Leuchte darf nur außerhalb der Verpackung betrieben werden.

Nehmen Sie die Leuchte vorsichtig aus der Verpackung.

Bevor Sie die Leuchte in Betrieb nehmen, versichern Sie sich, dass diese auf dem Transportweg nicht

beschädigt wurde. Bei Beschädigung an elektrischen Teilen darf die Leuchte nicht betrieben werden.

Reparaturen dürfen ausschließlich durch den Elektro-Fachmann ausgeführt werden.

Verpackungsmaterial von Kindern und Haustieren fernhalten. Erstickungsgefahr!

2 von 3 | 28.06.2017

5. Installation/Inbetriebnahme

Dieses Produkt darf ausschließlich von einer qualifizierten Elektrofachkraft installiert werden.

Vor der Installation müssen die gebäudeseitigen Anschlussleitungen spannungsfrei geschaltet und

gegen Wiedereinschalten gesichert werden. Lösen Sie hierzu den entsprechenden Sicherungsautomaten

der Hausinstallation aus.

Achten Sie darauf, dass der Untergrund geeignet ist das Gewicht der Leuchte dauerhaft und zuverlässig

zu tragen.

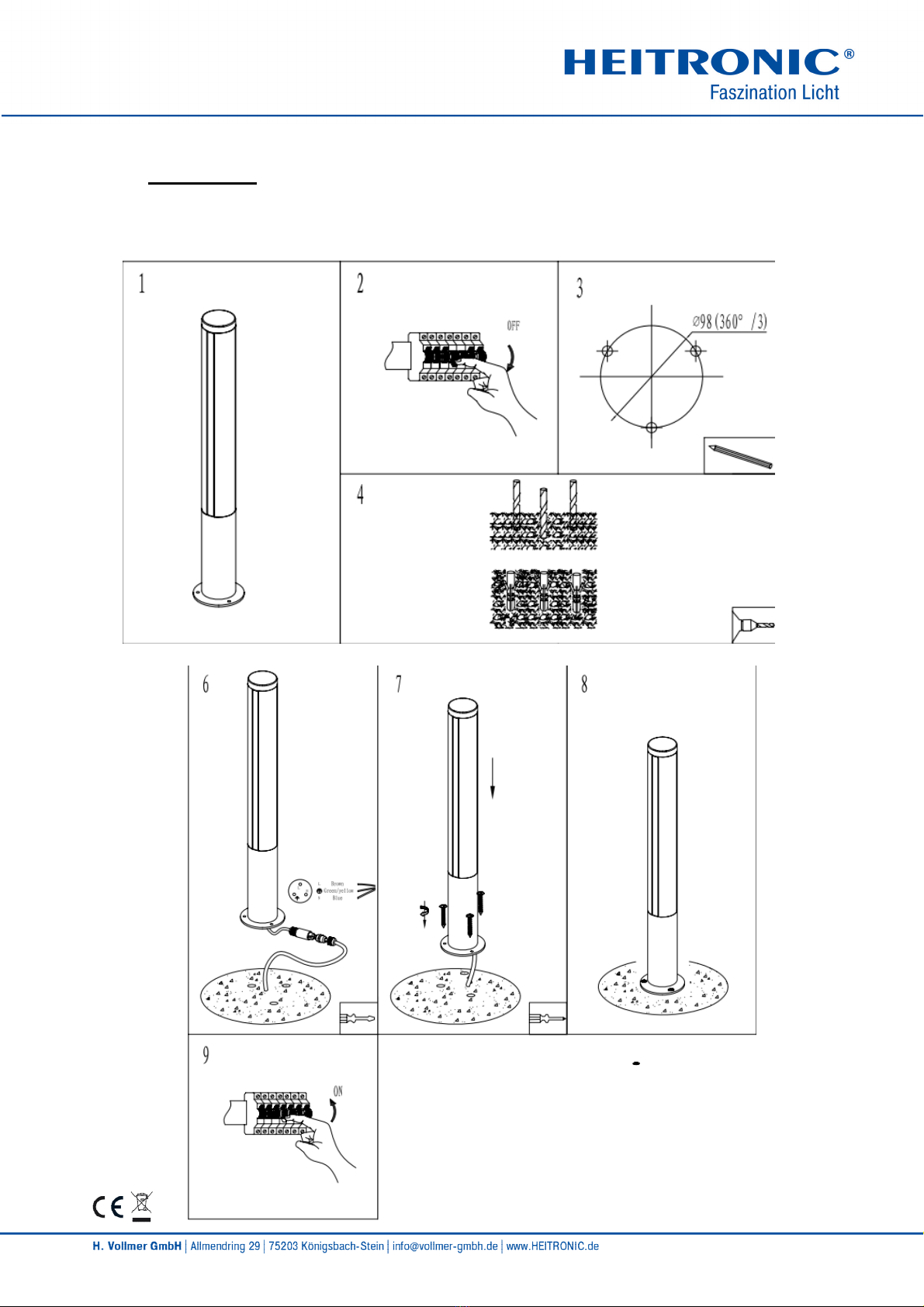

Halten Sie das Lampengehäuse an die gewünschte Montageposition und markieren Sie die Bohrlöcher.

Zur Befestigung der Leuchte verwenden Sie geeignete Schrauben. Achten Sie darauf, dass keine

Leitungen beschädigt werden.

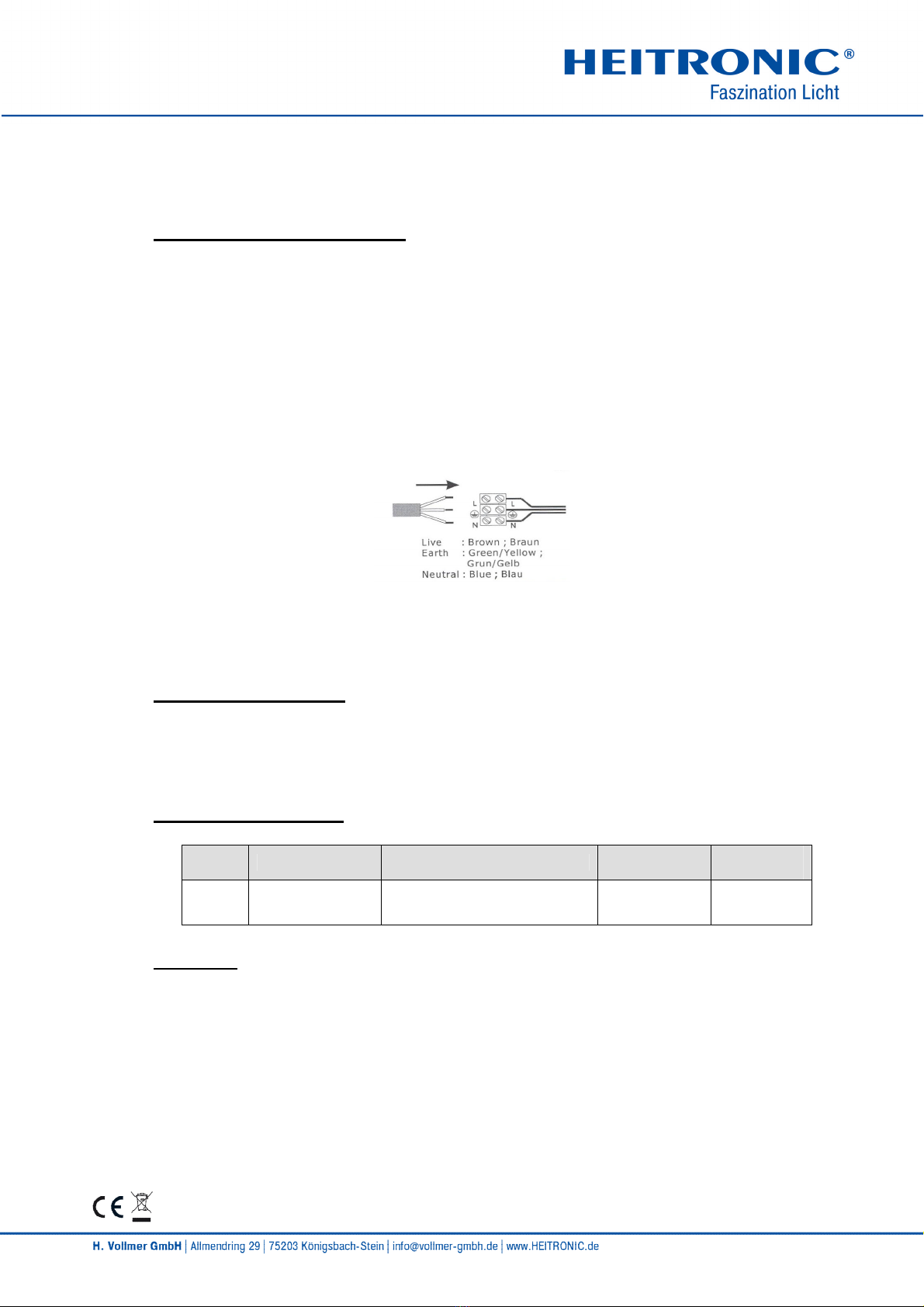

Schließen Sie nun die Anschlussleitungen der Hausinstallation an die Schraubklemmen der Leuchte an.

Schließen Sie zuerst den grün-gelben Schutzleiter und danach die beiden anderen Leitungen an. In der

Regel ist das braune (oder schwarze) Kabel der Phasenleiter, schließen Sie diesen an die mit „L“

gekennzeichnete Klemme an. Der blaue Leiter muss an die mit „N“ gekennzeichnete Klemme ange-

schlossen werden.

Kabel nicht knicken; bitte darauf achten, dass die Kabel und Stecker frei von Zug- und Drehkräften sind.

Schützen Sie alle Kabel und Isolierungen vor eventuellen Beschädigungen.

Kontrollieren Sie nochmals den ordnungsgemäßen Anschluss.

Schalten Sie den Sicherungsautomaten der Hausinstallation wieder ein.

6. Funktionsstörungen

Leuchte schaltet nicht ein

Leuchte über den Wandschalter eingeschaltet

Kontrolle der angeschlossenen Leitungen

7. Technische Daten

Artikel Anschluss Leuchte Schutz-

art

Schutz-

klasse

35834 230 V AC,

50 Hz 11W, 350lm, 3000K IP 54 I

8. Pflege

Schalten Sie erst das gesamte Produkt spannungsfrei und lassen es abkühlen,

bevor Sie Reinigungs- oder Pflegemaßnahmen an dem Produkt vornehmen.

Reinigen Sie das Produkt regelmäßig - nur mit einem leicht angefeuchteten,

weichem und fusselfreien Tuch. Beachten Sie eventuell beiliegende Hinweise.

3 von 3 | 28.06.2017

9.Entsorgung

Elektronik-Altgeräte müssen den öffentlichen Sammelstellen zugeführt werden und dürfen nicht als

Hausmüll entsorgt werden.

1 of 3 | Dated 28.06.2017

GB Installation and Operating Instructions

LED outside light

Art. No. 35834

These operating instructions refer exclusively to these products.

They contain important information for the start-up and handling of the light.

Therefore pay attention to these operating instructions, even if you pass this product on to third

parties.

It is important, therefore, that these instructions are archived carefully for referring to information at a

later stage.

1. Introduction

Dear customer, thank you for deciding to purchase our product.

You have acquired a product from Vollmer, which has been built according to the current state of technology.

The light fulfils the requirements of effective European and national guidelines

To maintain the condition of the product and to ensure safe operation, you - as the user - must observe the

instructions of this operation manual!

2. Safety Instructions

The guarantee becomes invalid if damage occurs due to the failure of following these operating

instructions!

We do not accept liability for any consequential damage!

Commissioning is strictly prohibited if there are any damages to the light.

The lights can become hot during operation. The outside of the lamp housing also becomes hot. Do not

touch the light with your bare hands during operation.

Do not allow the light to come into contact with extreme heat or naked flames.

The product in its entirety must not be altered or modified. Alterations to the light invalidate the

guarantee.

The type plate must not be removed.

3. Proper Use

The light is designed for use in indoor/outdoor areas.

This product is only intended for lighting purposes and may:

only be operated with a voltage of 230V ~50Hz

only be connected according to protection class I (one)

only be operated when mounted to a sturdy, level and non-tilting surface

only be operated on normal or non-flammable surfaces

not be subjected to strong mechanical loads or heavy soiling.

4. Before Installation/Commissioning

The light may only be operated once removed from the packaging.

Remove the light from the packaging carefully.

Make sure that the light has not been damaged during transport before putting the light into operation.

The light may not be operated if there are any damages to electrical parts. Repairs may only be carried

out by a qualified electrician.

Keep packaging materials away from children and pets. Asphyxiation hazard!

2 of 3 | 28.06.2017

5. Installation/Commissioning

This product can only be installed by a qualified electrician.

The connection lines in the building must be disconnected before installation and secured against being

switched back on. For this, trip the corresponding fuse switch in the building installation.

Make sure that the surface is suitable for permanently and reliably taking the weight of the light.

Hold the lamp housing at the required assembly position and mark the drill holes. Use appropriate screws

to fix the light. Make sure that no lines are damaged.

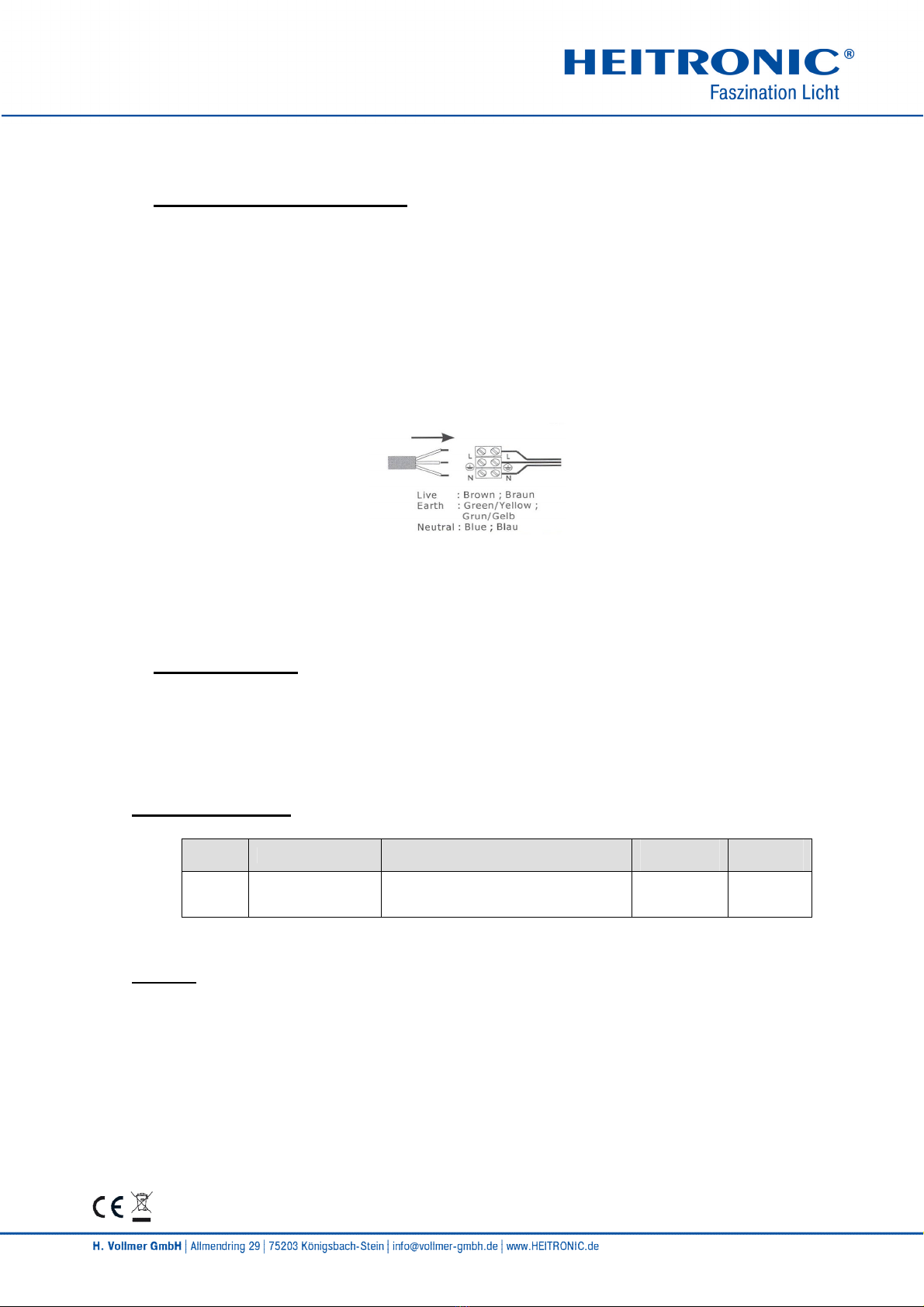

Now connect the building installation's connection lines to the screw terminals on the light. Connect the

green-yellow protective conductor first and then the other two cables. The brown (or black) cable is

generally the phase conductor - connect this to the terminal marked with "L". The blue conductor must be

connected to the terminal marked with "N".

Do not bend the cables; make sure that the cables and plugs are not subject to tension or torsional

forces. Protect all cables and insulation against possible damages.

Check proper connection once again.

Switch the building installation's fuse switch back on.

6. Faulty Function

Light does not switch on

Light switched on at the wall switch?

Check the connected lines

7. Technical Data

Product Connection Light Protection

Type

Protection

Class

35834 230 V AC,

50 Hz 11W, 350lm, 3000K IP 54 I

8. Care

Disconnect the entire product from the mains first and let it cool down before cleaning or maintaining the

product.

Clean the product regularly using only a slightly moist, soft and lint-free cloth.

Pay attention to any enclosed instructions.

3 of 3 | 28.06.2017

9. Waste Disposal

Old electronic devices must be taken to public waste disposal sites and must not be put into general

household waste.

1 / 3 | Version 28.06.2017

F Instructions d'installation et de service

LED Luminaire

Réf. art. 35834

Le présent mode d'emploi fait exclusivement partie de ces produits.

Il contient d'importantes consignes pour la mise en service et la manipulation de la lampe.

Il convient donc de respecter le présent mode d'emploi, même si vous transmettez ce produit à

des tiers.

Par conséquent, il est important de bien conserver les présentes instructions afin de pouvoir les relire

ultérieurement.

1. Introduction

Cher client, nous vous remercions beaucoup d'avoir choisi d'acheter notre produit.

Vous avez acquis un produit fabriqué par la société Vollmer conformément aux connaissances techniques

actuelles.

La lampe respecte les exigences des directives européennes et nationales en vigueur.

Afin de conserver l'état du produit et de garantir un fonctionnement exempt de risques, vous devez vous

conformer, en tant qu'utilisateur, au présent mode d'emploi !

2. Consignes de sécurité

En cas de dommages découlant du non-respect du présent mode d'emploi,

le droit de garantie perd toute validité !

Nous déclinons toute responsabilité en cas de dommages consécutifs !

En cas d'endommagements causés sur la lampe, la mise en service est formellement interdite.

Les lampes deviennent brûlantes pendant le fonctionnement. Le boîtier extérieur de la lampe devient

également brûlant. Ne touchez pas la lampe avec les mains nues pendant le fonctionnement.

Ne mettez pas la lampe au contact d'une chaleur extrême ou de flammes nues.

Le produit intégral ne doit pas être modifié, ni transformé. Les modifications apportées à la lampe

entraînent une annulation de la garantie.

La plaque signalétique ne doit pas être retirée.

3. Utilisation conforme

La lampe est conçue pour être utilisée à l'intérieur/l'extérieur.

Ce produit ne doit servir qu'à des fins d'éclairage et :

doit uniquement être utilisé avec une tension de 230 V ~50 Hz.

doit uniquement être raccordé conformément à la classe de protection I (un),

doit uniquement être utilisé en étant monté fixement sur une surface stable, plate et difficile à basculer.

doit uniquement être mis en service sur des surfaces normales et/ou non inflammables,

ne doit pas être exposé à de fortes contraintes mécaniques, ni à un encrassement important.

4. Avant l'installation/la mise en service

La lampe doit uniquement être mise en service en dehors de son emballage.

Ôtez la lampe de l'emballage avec précaution.

Avant de mettre en service la lampe, assurez-vous que celle-ci n'a pas été endommagée pendant le

transport. En cas d'endommagements causés sur les pièces électriques, la lampe ne doit pas être mise

en service. Les réparations doivent exclusivement être réalisées par un électricien professionnel.

2 / 3 | 28.06.2017

Tenir le matériel d'emballage hors de portée des enfants et des animaux domestiques. Risque

d'étouffement !

5. Installation/mise en service

Ce produit doit exclusivement être installé par un électricien qualifié.

Avant l'installation, les conduites de raccordement côté bâtiment doivent être mises hors tension et

protégées contre toute remise en marche. À cet effet, déclenchez le disjoncteur automatique correspon-

dant de l'installation domestique.

Veillez à ce que la surface soit conçue pour porter le poids de la lampe de façon durable et fiable.

Maintenez le boîtier de la lampe sur la position de montage souhaitée et marquez les trous de perçage.

Pour fixer la lampe, utilisez des vis adaptées. Veillez à ce qu'aucune conduite ne soit endommagée.

Raccordez maintenant les conduites de raccordement de l'installation domestique aux bornes à vis de la

lampe. Raccordez d'abord le conducteur de protection vert-jaune, puis les autres câbles. Le câble

marron (ou noir) est généralement le conducteur de phase, raccordez-le à la borne marquée par « L ».

Le conducteur bleu doit être raccordé à la borne marquée par « N ».

Ne pas tordre les câbles, veillez à ce que les câbles et les connecteurs soient exempts de forces de

traction et de torsion. Protégez tous les câbles et toutes les isolations d'éventuels endommagements.

Vérifiez de nouveau le bon raccordement.

Allumez de nouveau le disjoncteur automatique de l'installation domestique.

6. Dysfonctionnements

La lampe ne s'allume pas

La lampe s'allume-t-elle au moyen de l'interrupteur mural ?

Contrôle des conduites raccordées

7. Données techniques

Article Raccordement Lampe Indice de

protection

Classe de

protection

35834 230 V AC,

50 Hz 11W, 350lm, 3000K IP 54 I

8. Entretien

Mettez d'abord le produit intégral hors tension et laissez-le refroidir.

avant d'entreprendre des tâches de nettoyage et d'entretien sur celui-ci.

Nettoyez régulièrement le produit - uniquement avec un chiffon légèrement humidifié,

moelleux et exempt de peluches. Respectez les consignes éventuellement jointes.

3 / 3 | 28.06.2017

9. Élimination

Les vieux appareils électroniques doivent être acheminés aux points de collecte publics et non éliminés

comme des déchets ménagers.

1 van 3 | Stand 28.06.2017

NL Installatie- en gebruiksaanwijzing

LED Lamp

Art. nr. 35834

Deze gebruiksaanwijzing behoort uitsluitend tot deze producten.

Ze bevat belangrijke informatie over de werking en het gebruik van de lamp.

Neem daarom deze gebruiksaanwijzing in acht, ook wanneer u het product aan derden

doorgeeft.

Het is daarom belangrijk dat u deze gebruiksaanwijzing voor toekomstig gebruik bewaart.

1. Inleiding

Beste klant, dank u dat u ervoor gekozen heeft ons product te kopen.

U heeft een product gemaakt door Vollmer aangeschaft, dat volgens de laatste technische standaard

gebouwd is.

De lamp voldoet aan de eisen van de geldende Europese en nationale richtlijnen.

Om de staat van het product te behouden en om een veilige werking te garanderen, moet u deze

gebruiksaanwijzing in acht nemen!

2. Veiligheidsaanwijzingen

Bij schade die door het niet in acht nemen van deze gebruiksaanwijzing veroorzaakt wordt,

vervalt de aanspraak op garantie!

Voor gevolgschade aanvaarden wij geen enkele aansprakelijkheid!

Bij beschadiging aan de lamp is de inbedrijfstelling strikt verboden.

Tijdens het gebruik wordt de lamp heet. Ook de buitenste lampbehuizing wordt heet. Raak de lamp

tijdens het gebruik niet met blote handen aan.

Breng de lamp niet met extreme warmte of open vuur in contact.

Het gehele product mag niet veranderd of omgebouwd worden. Veranderingen aan de lamp leiden tot

verval van de garantie.

Het typeplaatje mag niet verwijderd worden.

3. Reglementair gebruik

De lamp is voor gebruik in binnen- en buitenruimtes geconstrueerd.

Dit product dient alleen voor verlichtingsdoeleinden en mag:

alleen met een spanning van 230V ~50Hz gebruikt worden.

alleen volgens beschermingsklasse I (één) aangesloten worden.

alleen stevig gemonteerd op een stabiele, gelijke en kiepvaste ondergrond gebruikt worden.

alleen op normale resp. niet ontvlambare oppervlakken gebruikt worden.

niet aan sterke mechanische belasting of sterke vervuiling blootgesteld worden.

4. Vóór de installatie/ingebruikname

De lamp mag slechts buiten de verpakking worden gebruikt.

Haal de lamp voorzichtig uit de verpakking.

Verzeker voor ingebruikname van de lamp dat deze tijdens transport niet beschadigd is. Bij beschadiging

aan de elektrische delen mag de lamp niet gebruikt worden. Reparaties mogen uitsluitend door de

elektricien worden uitgevoerd.

Indice

Lingue:

Altri manuali Heitronic Luce esterna

Heitronic

Heitronic 35959 Manuale utente

Heitronic

Heitronic 35961 Manuale utente

Heitronic

Heitronic PUCK 1 Manuale utente

Heitronic

Heitronic Maryland 35829 Manuale utente

Heitronic

Heitronic Lima Manuale utente

Heitronic

Heitronic Potsdam Manuale utente

Heitronic

Heitronic 35369 Manuale utente

Heitronic

Heitronic 36968 Manuale utente

Heitronic

Heitronic 37420 Manuale utente

Heitronic

Heitronic PUERTO RICO Manuale utente

Heitronic

Heitronic 35822 Manuale utente

Heitronic

Heitronic 37417 Manuale utente

Heitronic

Heitronic 501231 Manuale utente

Heitronic

Heitronic 36092 Manuale utente

Heitronic

Heitronic 36887 Manuale utente

Heitronic

Heitronic Juna 35201 Manuale utente

Heitronic

Heitronic 35251 Manuale utente

Heitronic

Heitronic 35419 Manuale utente

Heitronic

Heitronic 36504 Manuale utente

Heitronic

Heitronic 35478 Manuale utente

Heitronic

Heitronic 36466 Manuale utente

Heitronic

Heitronic 35865 Manuale utente

Heitronic

Heitronic 35372 Manuale utente

Heitronic

Heitronic 35938 Manuale utente

Manuali Luce esterna popolari di altre marche

Sealey

Sealey LED37 Manuale utente

nordlux

nordlux VEJERS Guida utente

SImx

SImx ELITE LED LHTC637 Manuale utente

GEV

GEV CAROLINE 10833 Manuale utente

NEBO

NEBO NEB-LSP-0020 Manuale utente

WE-EF

WE-EF PFL540 LED Manuale utente

Lindby

Lindby 9949029 Manuale utente

HEPER

HEPER DOGO Side LW6048.585-US Istruzioni per l'installazione e il funzionamento

HEPER

HEPER LW8034.003-US Istruzioni per l'installazione e il funzionamento

Maretti

Maretti VIBE S 14.6080.04.A Manuale utente

BEGA

BEGA 84 253 Manuale

HEPER

HEPER MINIMO Istruzioni per l'installazione e il funzionamento

LIGMAN

LIGMAN BAMBOO 3 Manuale utente

Maretti

Maretti TUBE CUBE WALL 14.4998.04 Manuale utente

Maxim Lighting

Maxim Lighting Carriage House VX 40428WGOB Manuale utente

urban ambiance

urban ambiance UQL1273 Manuale utente

TotalPond

TotalPond 52238 Manuale utente

Donner & Blitzen

Donner & Blitzen 0-02661479-2 Manuale utente
