SÄHKÖKIUAS:

1712-30-171809

1712-45-171809

1712-60-171809

1712-80-171809

1712-90-171809

7013517 314 SKSM 204-1 B

Käyttö- ja asennusohje SKSM STJ

MMMMon

REWARD YOURSELF



Sisällys

1. Kiukaan pikakäyttöohje 3
1.1 Tarkista ennen saunomista 3
1.2 Kiukaan ohjauslaitteiden käyttö 3
2. Käyttäjälle 3
2.1 Saunahuone 3
2.2 Suositeltava saunan ilmanvaihto 4
2.3 Saunan lämmitys 4
2.4 Kiuaskivet 5
2.5 Kiukaan ohjauslaitteet 6
2.5.1 Aikakytkin 6
2.5.2 Termostaatti 6
2.6 Sähkölämmityksen vuorottelu 7
2.7 Jos kiuas ei lämpene 7
2.8 Kiukaan asennuksen valmistelu 7
2.9 Asennus 7
2.9.1 Kiukaan asennus 8
2.10 Kiukaan liittäminen sähköverkkoon 9
2.11 Sähkölämmityksen vuorottelu 9
2.12 Liitosjohdon kytkentärasian sijoitus saunassa 10
2.13 Kytkentäkaava 11
3. SKSM STJ-kiukaan varaosalista 12
4. ROHS 13


Kuvat ja taulukot

Kuva 1 Suositeltava ilmanvaihto saunassa 4
Kuva 2 Suojaetäisyydet 8
Kuva 3 Kytkentärasian sijoituspaikka 10
Kuva 4 Kytkentäkaava 11

Taulukko 1 Suojaetäisyydet 8
Taulukko 2 Syöttökaapeli ja sulakkeet 9
Taulukko 3 SKSM STJ varaosat 12
Käyttö- ja asennusohje SKSM STJ
2

1. Kiukaan pikakäyttöohje

1.1 Tarkista ennen saunomista

1. Saunahuone on siinä kunnossa, että siellä voi saunoa.

2. Ovi ja ikkuna on suljettu.

3. Kiukaassa on valmistajan suosittelemat kivet ja että lämpövastukset ovat kivien peitossa ja kivet harvaan

ladottuja.

HUOM! Keraamisia kiviä ei saa käyttää.

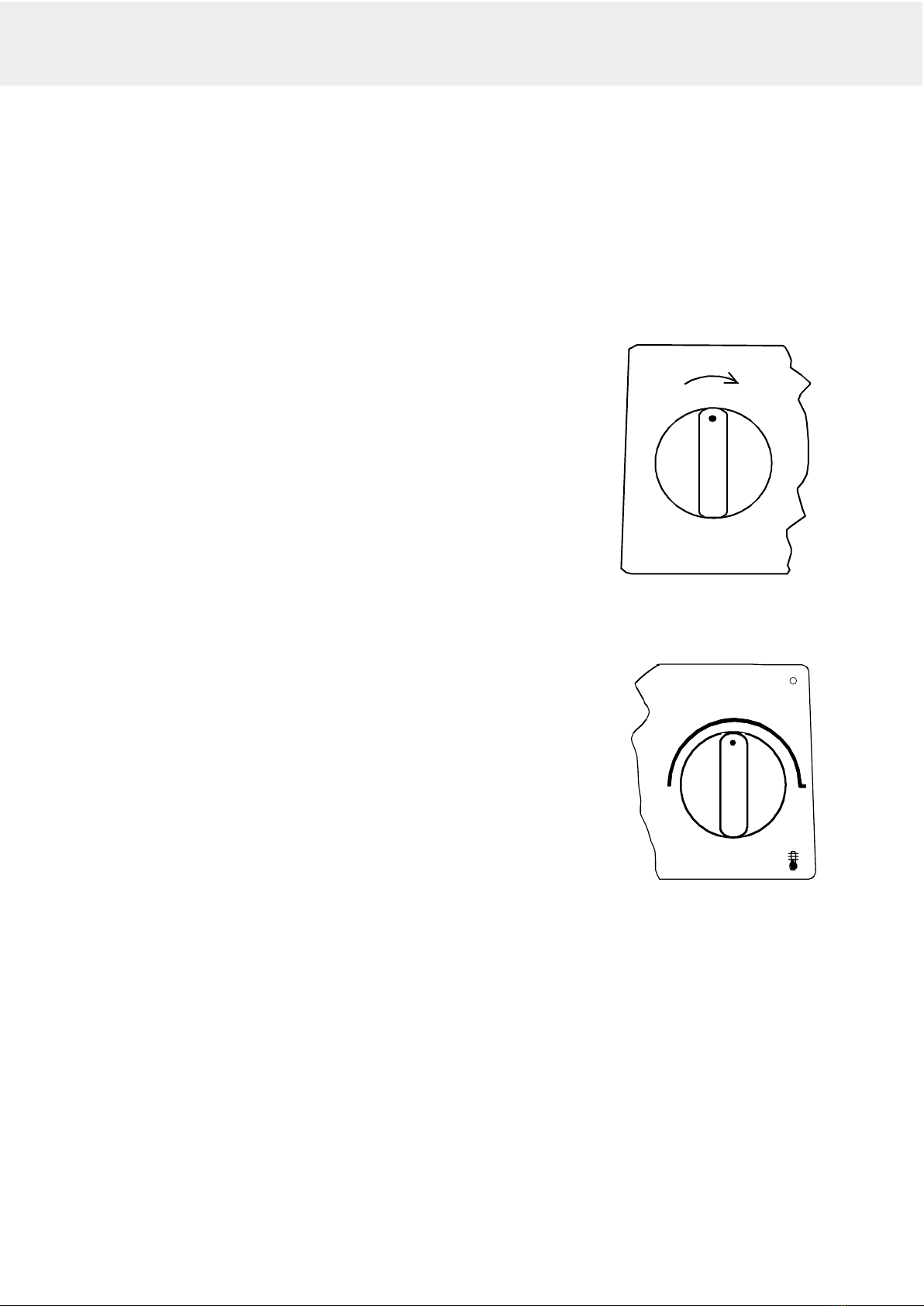

1.2 Kiukaan ohjauslaitteiden käyttö

Käännä kiukaan termostaatti haluamaasi lämpötilaan. Paras saunomislämpötila löytyy, kun käännät termostaatin

ensin maksimiasentoon. Kun saunassa on sopiva lämpötila, käännä termostaattia takaisinpäin eli vastapäivään,

kunnes vastukset kytkeytyvät pois päältä (kuuluu naksahdus). Lämpötilaa voi hienosäätää kääntämällä termostaattia

hieman myötä- tai vastapäivään.

Kiuas toimii 12 tunnin ajastimella.

Ajastinta käännetään 0 - asennosta myötäpäivään.

0 - asennossa virta ei ole päällä, eikä kiuas lämpene.

0 –3 tuntia –alueella vastukset kytkeytyvät päälle ja kiuas on lämmin valitun ajan.

1 –9 tuntia –alue on esivalinta aika, jonka jälkeen kiuas kytkeytyy päälle. Esimerkiksi valitsemalla arvo 6 kiuas kyt-

keytyy päälle 6 tunnin kuluttua ja on lämmin 3 tuntia, ellei ajastinta palauteta aiemmin 0 - asentoon.

Miellyttävät, pehmeät löylyt saavutetaan noin 70 °C:n lämpötilassa.

Lado kiukaan kivet uudelleen vähintään kerran vuodessa ja vaihda rapautuneet kivet uusiin. Näin kivitilan ilmankierto

paranee ja vastukset kestävät kauemmin käytössä.

Ongelmatilanteissa ota yhteyttä valmistajan takuuhuoltoliikkeeseen.

Lisätietoa saunomisesta: www.tylohelo.com

2. Käyttäjälle

Henkilön, jolla on alentunut fyysinen ja henkinen suorituskyky, aistivamma tai vähän kokemusta tai tietoa laitteen

käytöstä (esim. lapsi), tulee käyttää laitetta vain valvonnassa tai hänen turvallisuudestaan vastaavan henkilön neuvo-

jen mukaan.

Tulee myös valvoa, että lapset eivät leiki kiukaalla.

2.1 Saunahuone

Saunan seinien ja katon tulee olla hyvin lämpöeristettyjä. Kaikki lämpöä varaavat pinnat kuten tiili- ja rappauspinnat

tulee eristää. Sisäverhoiluksi suositellaan puupaneelia. Mikäli saunan verhoilussa on käytetty materiaalia, joka on

hyvin lämpöä varaavaa (esim. erilaiset koristekivet, tavallinen lasi, ym.) on muistettava, että tämä pinta lisää saunan

esilämmitysaikaa, vaikka saunahuone olisi muuten hyvin lämpöeristetty (kts. sivu 7, kohta 2.8 kappaleessa - Kiukaan

asennuksen valmistelu).

Käyttö- ja asennusohje SKSM STJ

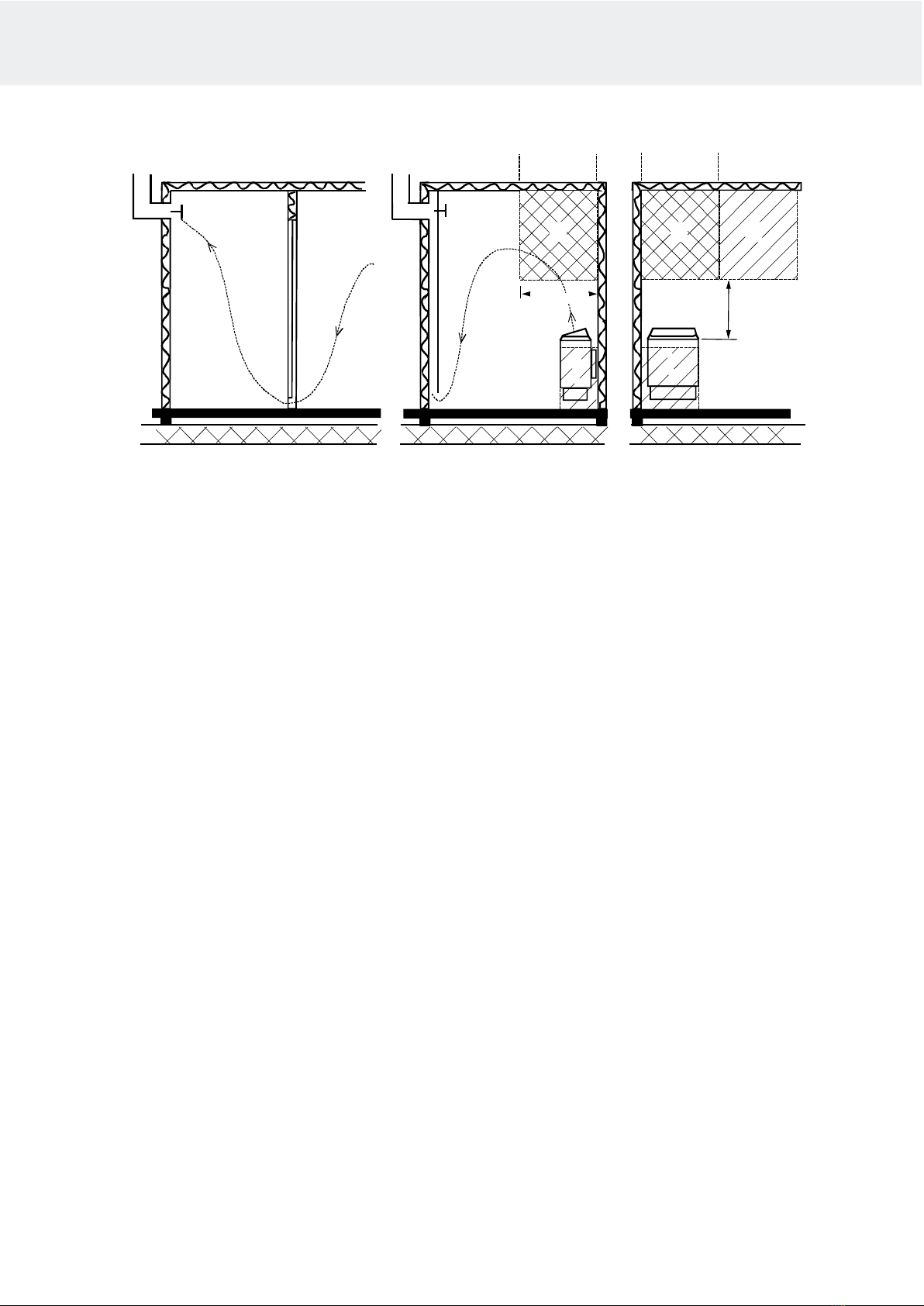

2.2 Suositeltava saunan ilmanvaihto

min

500 mm

C A

1000 mm

Kuva 1 Suositeltava ilmanvaihto saunassa

1. Saunahuone 3. Sähkökiuas 5. Poistohormi tai kanava

2. Pesuhuone 4. Poistoilmaventtiili 6. Saunahuoneen ovi

7. Tähän voidaan laittaa myös tuuletusventtiili, joka pidetään kiinni saunaa lämmitettäessä ja kylvettäessä

A- alueelle voidaan sijoittaa raitisilman sisääntuloventtiili. Tässä on huomioitava, että sisään tuleva raitisilma ei häirit-

se (jäähdytä) katonrajassa olevaa kiukaan termostaattia.

B- alue on raitisilman sisääntuloalue, kun saunassa ei ole koneellista ilmanvaihtoa. Tässä tapauksessa poistoilma-

venttiili sijoitetaan vähintään 1 m korkeammalle kuin sisään tuleva venttiili.

C- ALUEELLE EI SAA ASENTAA RAITISILMAN SISÄÄNTULOVENTTIILIÄ, JOS KIUASTA OHJAAVA TERMO-

STAATTI ON MYÖS ALUEELLA C

2.3 Saunan lämmitys

Varmista ennen kiukaan päälle kytkemistä, että sauna on siinä kunnossa, että siellä voi saunoa. Kun lämmität sau-

naa ensimmäistä kertaa, kiuas saattaa lämmetessään erittää hajua. Mikäli näin tapahtuu, kytke kiuas hetkeksi pois

päältä ja tuuleta sauna. Sen jälkeen voit kytkeä kiukaan uudelleen päälle.

Kiuas kytketään päälle aikakytkimestä ja lämpötilaa säädellään termostaatista.

Saunan lämmitys tulisi aloittaa noin tunti ennen kylpemistä, jotta kivet ehtivät lämmetä kunnolla ja saunahuoneen

lämpötila tasaantua.

Kiukaan päälle ei saa asettaa esineitä eikä sen päällä tai läheisyydessä kuivattaa vaatteita.

Käyttö- ja asennusohje SKSM STJ

2.4 Kiuaskivet

Hyvien kiuaskivien tulisi täyttää seuraavat ehdot:

- Kivien tulisi kestää hyvin lämpöä ja löylyveden höyrystymisestä aiheutuvia lämmönvaihteluja.

- Kivet tulisi vielä pestä ennen käyttöä, jotta hajuja ja pölyä ei pääse ilmaan.

- Kivissä tulisi olla epätasainen pinta, jolloin vesi ”tarttuu” kiven pintaan ja höyrystyy tehokkaammin.

- Kivet tulisi olla kooltaan riittävän suuria (50 - 80 mm), jotta ilma kulkee hyvin kivitilan läpi. Näin vastukset

kestävät kauemmin ehjinä.

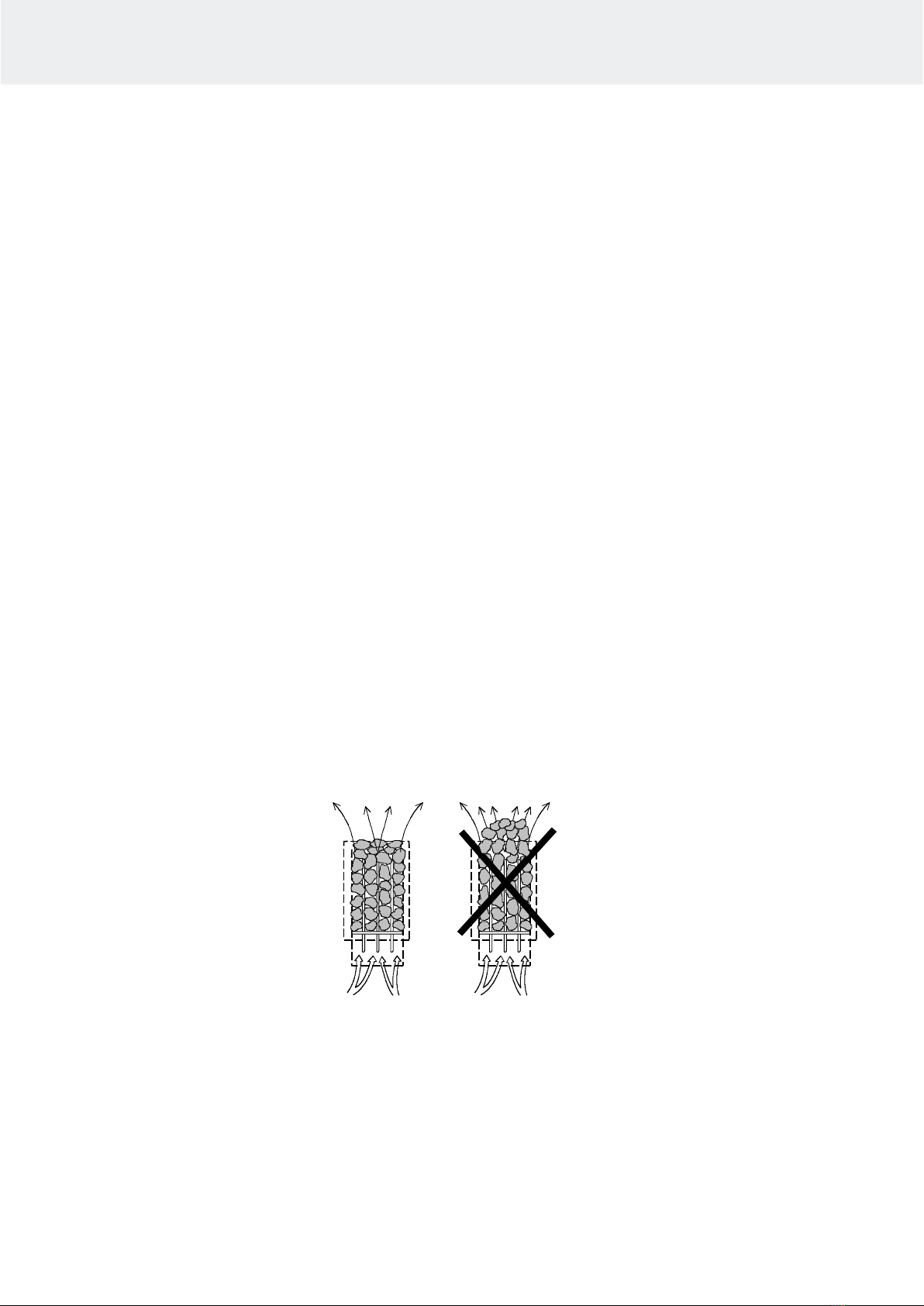

- Kivet tulisi latoa harvaan, jotta ilmankierto kivitilan läpi olisi mahdollisimman hyvä. Vastuksia ei saa kiilata

yhteen eikä runkoa vasten.

- Kivet on ladottava riittävän usein, (vähintään kerran vuodessa), jolloin pienet ja rikkoontuneet kivet poiste-

taan ja uusia suurempia kiviä laitetaan tilalle.

- Kivet ladotaan siten, että vastukset peittyvät. Vastusten päälle ei tule kuitenkaan latoa suurta kivikekoa. So-

piva kivimäärä löytyy sivun 8 taulukosta 1. Kivipakkauksessa mahdollisesti olevia pieniä kiviä ei tule laittaa

kiukaaseen.

- Takuu ei korvaa vikoja, jotka aiheutuvat pienien ja tiukkaan ladottujen kivien estäessä ilmankierron kiukaan

kivitilan läpi.

- Keraamisia kiviä ei saa käyttää. Keraamiset kivet voivat vaurioittaa kiuasta. Kiukaan takuu ei kata syntyneitä

vaurioita.

- Vuolukivien käyttö kiuaskivinä on kielletty. Kiukaan takuu ei kata syntyneitä vaurioita.

- Laavakivien käyttö kiuaskivinä on kielletty. Kiukaan takuu ei kata syntyneitä vaurioita.

- KIUASTA EI SAA KÄYTTÄÄ ILMAN KIVIÄ

Käyttö- ja asennusohje SKSM STJ

2.5 Kiukaan ohjauslaitteet

2.5.1 Aikakytkin

Kiukaan ohjauskytkimenä toimii 12 tunnin aikakytkin, jossa on kolme toiminta-aluetta. Aikakytkin viritetään

kääntämällä väännin myötäpäivään halutulle toiminta-alueelle. Toimiessaan aikakytkin liikkuu vastapäivään

kohti nolla-asentoa.

1. 0 - asento. Tässä asennossa kiuas ei lämpene.

2. Toiminta-alue 1 –3 h. Tällä alueella vastukset

lämpenevät täydellä teholla ja saunatermostaatti

säätelee lämpötilaa.

3. Esivalinta-alue 1 –9 h. Tällä alueella voidaan

ajastaa kiukaan päälle kytkeytyminen haluttuun

ajankohtaan. Vastukset eivät lämpene, kun ajastin

on tällä alueella

Ennen kiukaan päälle kytkemistä on varmistettava,

että sauna on siinä kunnossa, että siellä voi saunoa.

Aikakytkimen toiminnan kannalta on parempi, että väännin käännetään

halutun ajan yli ja käännetään sen jälkeen vastapäivään haluttuun

ajankohtaan. Mikäli väännin ei ole vielä nolla-asennossa, kun

saunominen on lopetettu, tulisi se käsin vääntää nolla-asentoon.

2.5.2 Termostaatti

Termostaatin väännin sijaitsee aikakytkimen vieressä. Mitä pitemmälle

myötäpäivään väännin on käännetty, sitä korkeammaksi lämpötila

saunassa nousee. Sopivan lämpötilan löytää parhaiten siten, että termostaatti

käännetään täysin myötäpäivään ja lämpötilan annetaan nousta sopivaksi.

Tämän jälkeen termostaatin väännintä käännetään hitaasti vastapäivään,

kunnes kuuluu pieni naksahdus. Mikäli lämpötilaa halutaan myöhemmin

säätää uudelleen, termostaattia säädetään vähän kerrallaan,

kunnes lämpötila on sopiva.

Termostaatti ei toimi kunnolla, mikäli kivet on ladottu liian tiiviisti tai ne ovat

liian pieniä. Katso kohta ”Kiuaskivet”, sivu 5.

Termostaatin yhteydessä on sisäänrakennettu lämpötilarajoitin, jonka

palautuspainike on vääntimen vieressä.

Rajoitin katkaisee kiukaan toiminnan jos esimerkiksi termostaatti on vioittunut.

Ennen palautuspainikkeen painamista on häiriön syyt selvitettävä.

PALAUTUS RETUR RESETTING

Käyttö- ja asennusohje SKSM STJ

0123

2.6 Sähkölämmityksen vuorottelu

Sähkölämmityksen vuorottelu koskee asuntoja, joissa on sähkölämmitys.

Kiukaassa oleva saunatermostaatti ohjaa myös lämmityksen vuorottelua eli asunnon lämmitys kytkeytyy, kun sauna-

termostaatti katkaisee virran kiukaalta.

2.7 Jos kiuas ei lämpene

Mikäli kiuas ei lämpene, tarkista että

1. virta on kytkettynä

2. aikakytkin on väännettynä alueelle, jossa kiuas lämpenee (toiminta-alue).

3. termostaatti on käännetty saunan lämpötilaa korkeammalle arvolle.

4. kiukaan etusulakkeet ovat ehjät.

5. aikakytkin ei ole juuttunut paikoilleen. Tarkista, ettei väännin ota kiinni asteikkolevyyn vaan vääntimen ja

asteikkolevyn välissä on vähintään 1 mm:n rako.

Mikäli kiuas on ollut pakkasessa, saattaa lämpötilanrajoitin olla lauennut. Se viritetään uudelleen painamalla rajoitti-

men palautuspainiketta. Rajoitin ei kuitenkaan toimi ennen kuin lämpötila on noussut n. - 5 °C:een. Mikäli kiuas ei

vieläkään toimi, ota yhteyttä valtuutettuun huoltoliikkeeseen vian korjaamiseksi.

HENKILÖN, JOKA KIUKAAN ASENNUKSEN SUORITTAA, TULEE JÄTTÄÄ TÄMÄ OHJE HUONEISTOON ELI

TULEVALLE KÄYTTÄJÄLLE.

2.8 Kiukaan asennuksen valmistelu

Tarkista seuraavat seikat ennen kiukaan lopullista asentamista.

1. Kiukaan tehon (kW) suhde saunan tilavuuteen (m3). Taulukossa 1 sivulla 8 on esitetty kiukaan tehoa vastaavat

tilavuussuositukset. Minimitilavuutta ei saa alittaa, eikä maksimitilavuutta ylittää.

2. Saunan korkeuden tulee olla vähintään 1900 mm.

3. Lämpöeristämätön ja muurattu kiviseinä lisää esilämmitysaikaa. Jokainen neliömetri rapattua katto- tai seinäpin

taa vastaa 1,2 m3lisäystä saunan tilavuudessa.

4. Tarkista sivun 9 taulukosta 2 kohdasta, että sulakekoko (A) ja virransyöttökaapelin poikkipinta (mm²) soveltuvat

kiukaalle.

5. Kiukaan ympärillä on oltava riittävät suojaetäisyydet.

Kiukaan ohjauslaitteiden ympärillä on oltava riittävästi tilaa eli ns. hoitokäytävä. Myös oviaukko voidaan katsoa hoi-

tokäytäväksi.

2.9 Asennus

Kiuas asennetaan saunaan sivulla 8 taulukon 1 olevia suojaetäisyyksiä noudattaen. Kiinnitysalustaksi ei riitä ohut

paneeli, kiinnitysalusta on vahvistettava paneelin taakse tulevalla laudalla. Sivulla 8 taulukossa 1 annettuja mini-

mietäisyyksiä on noudatettava, vaikka seinämateriaali olisi palamatonta ainetta.

Seiniä ja kattoa ei saa suojata kevytsuojauksella, kuten esimerkiksi kuituvahvisteisella sementtilevyllä, sillä se voi

aiheuttaa palovaaran.

Saunaan saa asentaa vain yhden kiukaan.

Käyttö- ja asennusohje SKSM STJ

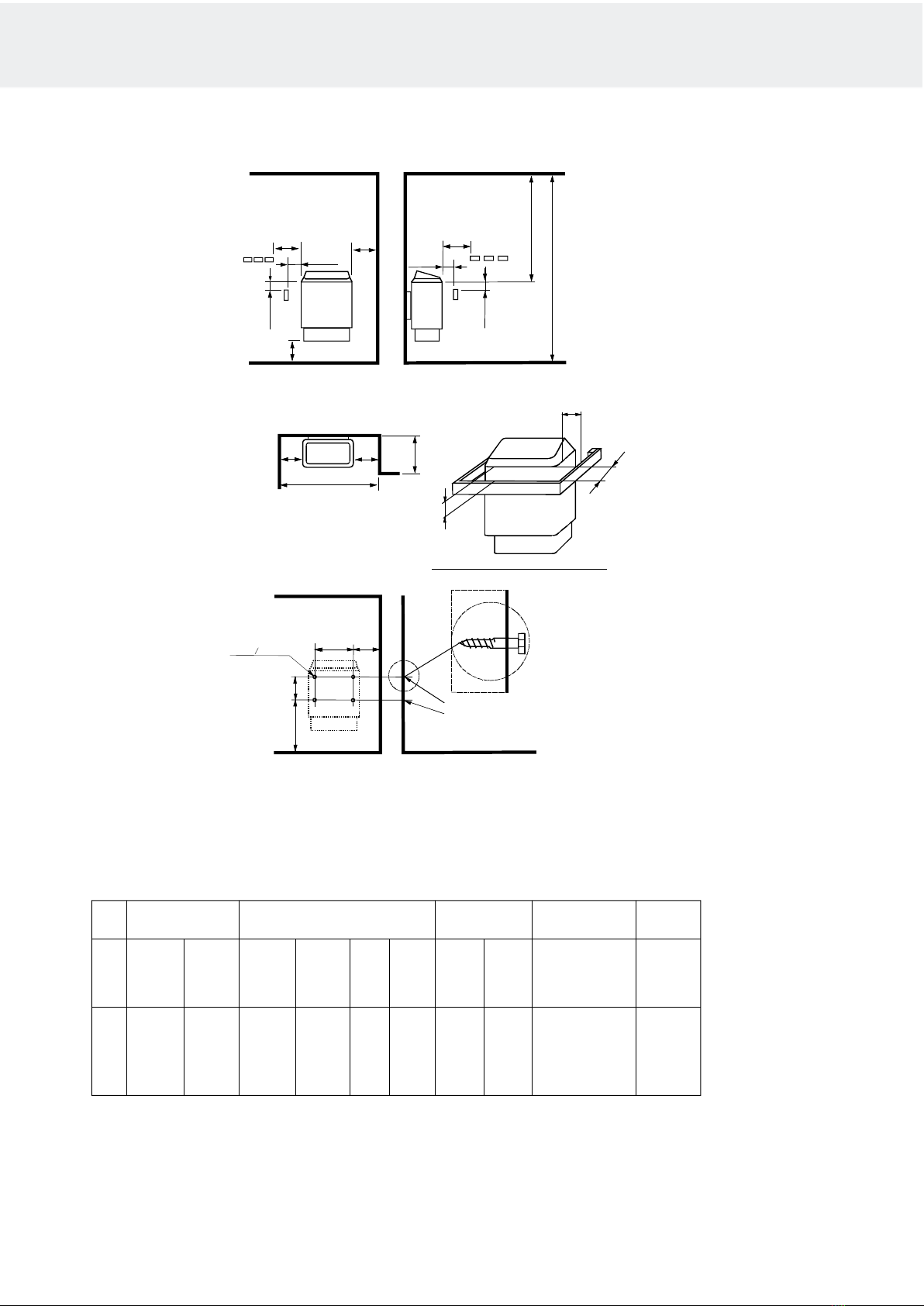

2.9.1 Kiukaan asennus

Kuva 2 Suojaetäisyydet

Taulukko 1 Suojaetäisyydet

Käyttö- ja asennusohje SKSM STJ

AAD

min 20

min 30

min 20

min 30

min 1900

Max

350

MIN.

min 20

min 30

150

370

Seinätelineen minimi asennusmitat (mm)

Poran o 3,5 mm

Kansiruuvi 6 x 40 (2kpl)

Kansiruuvi 6 x 16 (2kpl)

(mm) (mm)

A D F K B J E

Teho Löylyhuone Kiukaan min. etäisyydet Seinätelineen Seinäsyvennyk- Kivet

min.etäisyydet sen leveys

Tilavuus Korkeus Sivu- Etu- Kat- Lat-

pinnasta pinnasta toon tiaan

kW m mm mm mm mm mm mm mm mm n. kg

3,0 2 - 4 1900 30 50 1200 120 50 390 540 15

4,5 3 - 6 1900 50 80 1200 120 70 390 580 15

6,0 5 - 9 1900 70 100 1250 120 90 390 650 23

8,0 8 -13 1900 100 150 1250 120 120 390 750 23

9,0 9 -14 1900 100 200 1250 120 120 390 - 23

2.10 Kiukaan liittäminen sähköverkkoon

Sähköasennustyön saa suorittaa vain siihen oikeutettu sähköurakoitsija voimassaolevien määräysten mukaisesti.

Sähkökiuas liitetään sähköverkkoon puolikiinteästi. Liitosjohtona käytetään H07RN-F (60245 IEC 66) johtoa tai laa-

dultaan vähintään näitä vastaavaa johtoa. Myös muiden kiukaalta lähtevien johtimien (merkkilamppu, sähkölämmi-

tyksen vuorottelu) pitää olla vastaavaa tyyppiä. PVC-eristeistä johtoa ei saa käyttää kiukaan liitosjohtona.

Liitäntäjohtona voidaan myös käyttää useampinapaista (esim. 7-nap.) johdinta, kun jännite on sama. Silloin kun eril-

listä ohjausvirtasulaketta ei ole, kaikkien johtojen poikkipinnan pitää olla sama eli etusulakkeen mukainen.

Saunan seinällä oleva kytkentärasian tulisi sijaita vähintään kiukaalle ilmoitetun suojaetäisyyden päässä. Rasian

sijoituskorkeus saa olla enintään 500 mm lattiasta.

Kuva 3 Kytkentärasian sijoituspaikka kuva 3 sivulla 10. Jos kytkentärasia on yli 500 mm:n etäisyydellä kiukaasta,

voidaan kytkentärasia sijoittaa korkeintaan 1000 mm:n korkeudella lattiasta.

Kiukaan eristysresistanssi: Kiukaan vastuksiin voi esimerkiksi varastoinnin aikana imeytyä kosteutta ilmasta. Tämä

saattaa aiheuttaa vuotovirtaa. Kosteus poistuu muutaman lämmityskerran jälkeen. Älä kytke kiukaan sähkösyöttöä

vikavirtakytkimen kautta.

Kiukaan asennuksessa on kuitenkin aina noudatettava voimassa olevia sähköturvallisuusmääräyksiä.

Teho

Kiukaanliitän-

täkaapeli

H07RN-F/

60245 IEC66

mm2

400V –415V 3N~

Sulake

Kiukaan liitän-

täkaapeli

H07RN-F/

60245 IEC 66

mm2

230V 3~

Sulake

Kiukaan liitäntä-

kaapeli

H07RN-F/

60245 IEC 66

mm2

230V –240V 1N~ / 2~

Sulake

3,0

4,5

6,0

8,0

9,0

5 x 1,5

5 x 2,5

3 x 10

3 x 16

4 x 1,5

4 x 2,5

4 x 6

3 x 10

3 x 16

3 x 25

3 x 2,5

3 x 4,0

3 x 6,0

------

1 x 16

1 x 20

1 x 35

------

Taulukko 2 Syöttökaapeli ja sulakkeet

2.11 Sähkölämmityksen vuorottelu

Sähkölämmityksen vuorottelu koskee asuntoja, joissa on sähkölämmitys.

Kiukaassa on liittimet (merkitty N - 55) sähkölämmityksen vuorottelun ohjausta varten. Liittimissä N –55 ja vastuksis-

sa on jännite (230V) samanaikaisesti. Kiukaassa oleva saunatermostaatti ohjaa myös lämmityksen vuorottelua eli

asunnon lämmitys kytkeytyy, kun saunatermostaatti katkaisee virran kiukaalta.

Käyttö- ja asennusohje SKSM STJ

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Helo Stufa

Helo

Helo Viki 4.5 Manuale utente

Helo

Helo Mini SA 1050216 Manuale utente

Helo

Helo Havanna 450 D BWT Manuale utente

Helo

Helo ROXX PURE Manuale utente

Helo

Helo Helo-WT Laava Manuale utente

Helo

Helo VIENNA D Series Manuale utente

Helo

Helo ROCHER DET Manuale utente

Helo

Helo Roxx Premium series Manuale utente

Helo

Helo WE 30 Manuale utente

Helo

Helo FONDA DET Manuale utente

Helo

Helo Himalaya DE Manuale utente

Helo

Helo LAAVA Manuale operativo

Helo

Helo HIMALAYA Elite Manuale dell'operatore

Helo

Helo Saunatonttu 8 2000780 Manuale utente

Helo

Helo Ring1118-600-0405 Manuale utente

Helo

Helo 1712-60-171817 Manuale utente

Helo

Helo Elite Manuale utente

Helo

Helo Cup D Manuale utente

Helo

Helo MAGMA Series Manuale operativo

Helo

Helo HAVANNA D Manuale utente

Helo

Helo Viki Series Guida utente

Helo

Helo Laine STJ Series Manuale utente

Helo

Helo ROXX Manuale utente

Helo

Helo 1105- 901-0104 Manuale utente

Manuali Stufa popolari di altre marche

oventrop

oventrop Regucor Series Manuale utente

Blaze King

Blaze King CLARITY CL2118.IPI.1 Manuale utente

ELMEKO

ELMEKO ML 150 Manuale utente

BN Thermic

BN Thermic 830T Manuale utente

KING

KING K Series Guida

Empire Comfort Systems

Empire Comfort Systems RH-50-5 Guida rapida

Well Straler

Well Straler RC-16B Manuale utente

EUROM

EUROM 333299 Manuale utente

Heylo

Heylo K 170 Manuale utente

Eterna

Eterna TR70W Manuale utente

Clarke

Clarke GRH15 Manuale di istruzioni

IRSAP

IRSAP The Radiator Company Ovali Manuale utente

Empire Heating Systems

Empire Heating Systems WCC65 Manuale utente

Wetekom

Wetekom 92 86 43 Manuale utente

Desa

Desa SPC170-F Manuale utente

Watlow

Watlow Watrod Electric Tubular Heaters Manuale utente

Haverland

Haverland ECO-DRY GPS Series Manuale elenco delle parti

Stelpro

Stelpro ASILVC2060 Series Manuale utente
