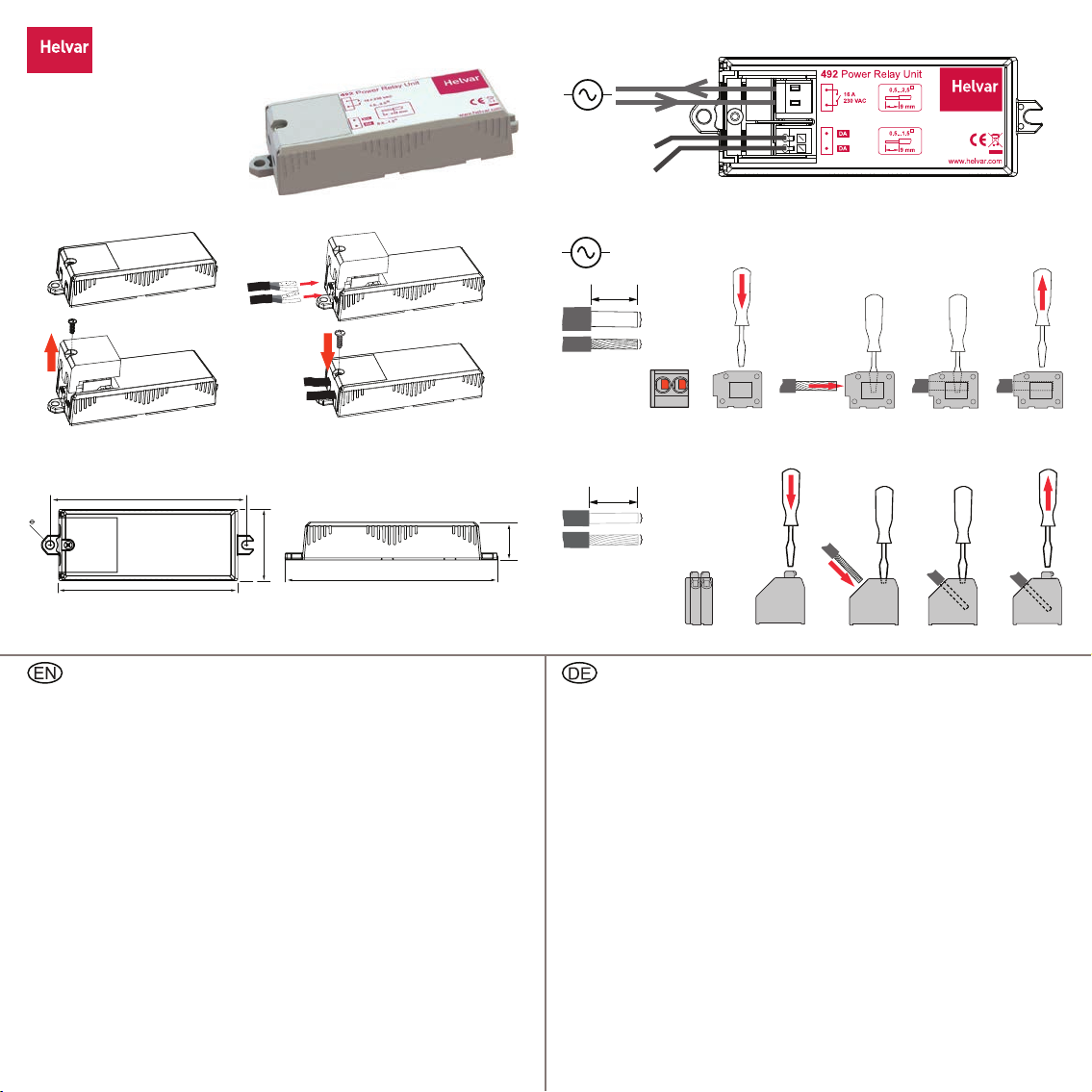

HELVAR 492 Manuale utente
DA+
DA
-
DALI
DALI
1 3
2 4
21.2
118
100
110
40
4.4
Relay contacts:
Voltage:
Isolation:
Maximum load:
High inrush, single-pole, single-throw (SPST) latching relay.
400 VAC
4 kV
16 A
For ballasts, quantity is limited by MCB: refer to manufacturer’s data
Relay connections: 0.5 mm2- 1.5 mm2stranded; 0.5 mm2- 2.5 mm2solid core
Strip length: 8.5 mm to 9.5 mm
DALI connections: 0.5 mm2- 1.5 mm2stranded or solid core.
Strip length: 8.5 mm to 9.5 mm.
DALI cabling must be 230 V mains rated.
DALI Supply Output: None
1 2 3 4
~9 mm
≤1.5 mm2
≤1.5 mm2
≤2 5 mm2
~9 mm
≤1 5 mm2
DALI consumption: 2 mA
Housing: White plastic (Polycarbonate)
Weight: 52 g
IP Rating: IP 30
Ambient Temp: 0ºC to 40ºC
Storage Temp: -10°C to 70°C
Relative Humidity: Max 90%, non-condensing
Emission: EN 55 015 Immunity: EN 61 547 Safety: EN 60 950
Environment: Complies with WEEE and RoHS directives
Technical Data: Helvar 492 Power Relay Unit Technische Daten: Helvar 492 Leistungsschaltmodul
Helvar 492 Power Relay Unit
16 A Single-Channel DALI Relay Module
Installation guide
Installationsanleitung
Asennusohje
Guide d’installation
Guida all’installazione
Monteringsanvisning
Technische Änderungen vorbehaltenData subject to change without notice
Belastung Relaiskontakte:
Spannung:
Isolation:
Maximum Last:
Für hohe Einschaltströme ausgelegt, Schliesser Kontakt verriegelt
400 VAC
4 kV
16 A
Für Vorschaltgeräte, Anzahl ist begrenzt durch den Leitungsschutzautomaten
Anschluss Schaltkontakt: 0,5 mm2- 1,5 mm2verseilt; 0,5 mm2- 2,5 mm2massiv
Abisolierlänge: 8,5 mm bis 9,5 mm
Anschluss DALI: 0,5 mm2- 1,5 mm2massiv oder verseilt.
Abisolierlänge: 8,5 mm bis 9,5 mm.
Alle DALI Leitungen müssen für 230 V ausgelegt sein.
DALI Versorgung: Keine
DALI Verbrauch: 2 mA
Gehäuse: Weisser Kunststoff (Polycarbonat)
Gewicht: 52 g
IP-Klasse: IP 30
Umgebungstemperatur: 0ºC bis 40ºC
Lagertemperatur: -10°C bis 70°C
Relative Luftfeuchtigkeit: Max. 90%, nicht kondensierend
Störaussendung: EN 55 015 Störfestigkeit: EN 61 547 Sicherheit: EN 60 950
Umwelt: In Übereinstimmung mit WEEE und RoHS Richtlinie
Relè:
Tensione:
Isolamento:
Carico massimo:
Relè bistabile unipolare (SPST)
400 VAC
4 kV
16 A
Il numero di reattori elettronici dipende dal magnetotermico di protezione, si faccia riferimento
ai dati del costruttore degli stessi.
Connessioni relè: 0,5 mm2- 1,5 mm2flessibile; 0,5 mm2- 2,5 mm2cavo rigido
Connessioni DALI: 0,5 mm2- 1,5 mm2cavo rigido o flessibile.
Il cablaggio DALI deve essere a isolamento di rete
Lunghezza di spelatura (DALI e relè):
da 8,5 mm a 9,5 mm
Reläer:
Max. spänning:
Isolering:
Maximal belastning:
Hög stötströmstålighet, enpolig slutande (SPST) relä
400 VAC
4 kV
16 A
Mängden belastningar är begränsad av MCB: se tillverkarens specifikationer
Reläanslutningar: 0,5 mm2- 1,5 mm2enkelledare; 0,5 mm2- 2,5 mm2flertrådig
Avskalningslängd: 8,5 mm till 9,5 mm.
DALI-anslutningar: 0,5 mm2- 1,5 mm2flertrådig eller enkelledare.
Avskalningslängd: 8,5 mm till 9,5 mm.
DALI-kablage som ansluts skall avsedd för 230V nätspänning.
DALI-strömförsörjning: Ingen
Uscita di alimentazione DALI: Nessuno
Assorbimento DALI: 2 mA
Involucro e Classificazione IP: Bianco policarbonato. IP 30
Peso: 52 g
Temp. ambiente: da 0ºC a 40ºC
Temp. d’immagazzinamento: da -10°C a 70°C
Umidità relativa: Max 90%, senza condensa
Emissioni: EN 55 015 Immunità: EN 61 547 Sicurezza: EN 60 950
Ambientali: Soddisfa le WEEE e RoHS
DALI-strömförbrukning: 2 mA
Kapsling: Vit plast (Polycarbonate)
Vikt: 52 g
IP-klass: IP 30
Omgivningstemperatur: 0ºC till 40ºC
Lagringstemperatur: -10°C till 70°C
Relativ luftfuktighet: Max 90%, icke kondenserande
Emission: EN 55 015 Immunitet: EN 61 547 Säkerhet: EN 60 950
Miljö: Uppfyller WEEE- och RoHS-krav
Tekniset tiedot: Helvar 492 Tehorele
Données Techniques: Unité relais 492
Dati Tecnici: Helvar 492 Unità relè
Technical Data: Helvar 492 Reläenhet
Helvar Ltd
Hawley Mill,
Hawley Road
Dartford, Kent
DA2 7SY
UK
www.helvar.com
Helvar 492 Power Relay Unit
16 A Single-Channel DALI Relay Module
Installation Guide
Doc. 7860271, issue 02i
Date: 23.12.2013
Releen kärjet:
Jännite:
Eristys:
Maksimi kuorma:
Suuren syöksyvirran yksinapainen potentiaalivapaa lukittuva kosketin
400 VAC
4 kV
16 A
Liitäntälaitteiden määrä rajautuu johdinsuojan mukaan: valmistajan suositusten mukaisesti
Rele liitännät:
0,5 mm
2
- 1,5 mm
2
monisäikeinen; 0,5 mm
2
- 2,5 mm
2
yksisäikeinen
Kuorintapituus: 8,5 mm - 9,5 mm
DALI liitännät: 0,5 mm2- 1,5 mm2yksi- tai monisäikeinen.
Kuorintapituus: 8,5 mm - 9,5 mm.
DALI-kaapelin tulee soveltua 230 V jännitteelle.
DALI-teholähde: Ei ole
DALI-virrankulutus: 2 mA
Kotelo & IP-luokka: Valkoinen muovi (Polykarbonaatti). IP30
Paino: 52 g
Käyttölämpotila: 0ºC
-
40ºC
Säilytyslämpötila: -10°C
-
70°C
Suhteellinen kosteus: 90% maksimi, ei tiivistymistä
Säteily: EN 55 015 Häiriösieto: EN 61 547 Turvallisuus: EN 60 950
Ympäristösäädökset: Täyttää WEEE ja RoHS säädökset
Contacts Relais:
Tension:
Isolation:
Charge maximale:
Relais unipolaire pour courants d’enclenchement élevés (SPST)
400 VAC
4 kV
16 A
Pour les ballasts, la quantité est limitée par le disjoncteur, voir les données du fabricant. La
protection ne doit pas excéder 16 A, avec un disjoncteur classe C.
Connexions: 0,5 mm2- 1,5 mm2souple; 0,5 mm2- 2,5 mm2rigide
Longueur de dénudage: 8,5 mm à 9,5 mm
Connexions DALI: 0,5 mm2- 1,5 mm2souple ou rigide.
Longueur de dénudage: 8,5 mm à 9,5 mm.
Les câbles DALI doivent être prévus pour 230 V.
Alimentation de sortie DALI:Aucune
Consommation DALI: 2 mA
Boitier et Degré IP:Plastique blanc (polycarbonate). IP30
Poids:52 g
Température ambiante: 0ºC à 40ºC
Température de stockage: -10°C à 70°C
Humidité relative: Max 90% pas de condensation
Emission: EN 55 015 Immunité: EN 61 547 Sécurité: EN 60 950
Environnemental: Compatible avec WEEE et RoHS
Dati soggetti a modifica senza preavviso
Les données peuvent être modifiées à tout moment et sans préavis Helvar förbehåller sig rätten till ändringar utan förvarning
Oikeudet muutoksiin pidätetään
