HEPER D-LIGHT AFX 2 Module Istruzioni per l'installazione e il funzionamento
1/5 2022-2 / 27/10/2022
Installation & Maintenance
Instructions
HPR Pazarlama A.Ş.
Başkent OSB 22. Cd. No: 2,
Malıköy, Temelli, Sincan, 06909
Ankara, Turkey
+90 312 267 54 30
HEPER Europe GmbH
Ahornweg 5a, 58675
Hemer, Germany
+49 237 2901 2975
D-LIGHT AFX 2 Module (LL2023.862-EN)
7.67 kg
https://heperlighting.com/ll2023.862-en/
2/5
3/5
Türkçe
Emniyet
- Bu ürün, dış aydınlatma armatürlerinin kurulumuna aşina
olan deneyimli bir elektrikçi tarafından yürürlükteki NEC
standartlarına uygun olarak kurulmalıdır.
- Bu ürün her zaman belirtilen voltajda çalıştırılmalıdır.
- Parçalar hasarlı ise kurulum yapmayın.
- Elektrik çarpmasını önlemek için kurulum veya servis sırasında
güç kesilmelidir.
- Bu belgedeki uyarılara ve kurulum adımlarına uyulmaması
ürün garantisini geçersiz kılabilir.
- Işık kaynağına dokunmayın.
- Ürünün sıcaklığının dokunulacak kadar soğuk olduğundan emin olun.
- Kabloların hasar görmesini veya aşınmasını önlemek için kabloları
sacın kenarlarına veya diğer keskin nesnelere maruz bırakmayın.
- Enerji vermeden önce topraklama dahil kabloları kontrol edin.
- Enerji vermeden önce muhafazaların uygun şekilde topraklandığından
emin olun.
- Ürünleri amacı dışında kullanmayınız.
- HEPER tarafından tavsiye edilmeyen aksesuar ekipmanlarının
kullanılması güvenli olmayan bir durumun doğmasına
sebebiyet verilebilir.
- Herhangi bir kırık/ çatlama koruyucu yüzeyi yenisi ile değiştirin
- Bu LED Modülün harici esnek kablosu değiştirilemez; kablo hasar
görürse, modül imha edilmelidir.
- Bu LED Modülünün ışık kaynağı değiştirilemez; ışık kaynağı ömrünün
sonuna ulaştığında, tüm Modül değiştirilecektir.
- Modülün IEC TR 62778 Standardına göre Ethr değeri: 1280 lx
- LED Modül, 1,3 m'den daha yakın bir mesafeden LED Modüle uzun
süre bakılması beklenmeyecek şekilde yerleştirilmelidir.
- LED modülünün aktif parçaları ile harici metalik parçalar arasındaki
temel yalıtımın maksimum çalışma voltajı: 260 V.
Kurulum
- Spigot bağlantısını yapın. (Spigot pozisyonu proje ihtiyaçlarına göre
değişebilir)
- Direği görselde gösterildiği gibi spigota sabitleyin.
Işık kaynağının değiştirilmesi
- Ürüne gelen güç bağlantısını kesin.
- AreaFlex (AFX) modülünü görselde gösterildiği gibi sökün.
- Aynı adımları izleyerek ürünü yeniden monte edin.
Kontrol ekipmanının değiştirilmesi
- Güç kaynağına ulaşmak için kilidi açın.
- Kapak açıldığında elektrik bağlantısı otomatik olarak bloke edilecektir.
Kapağın yan tarafında bulunan mekanizmanın kilitli olduğundan emin
olunuz.
- Güç kaynağını görselde gösterildiği gibi sökün.
Temizlik - Bakım
- Bu ürün uzun süre çalışacak şekilde tasarlanmış ve üretilmiştir.
Ürünün maksimum kullanım ömrünü sağlamak için, düzenli (altı ayda
bir) görsel inceleme sonrası yumuşak bir bez kullanılarak çözücü
içermeyen bir temizleyici ile temizlenmesi önerilir.
- Fikstür enerjiliyken temizlemeyin veya bakım yapmayın.
İmha etme
- AB direktiflerinden WEEE (Waste Electrical and Electronic
Equipment) uyarınca, armatürler diğer evsel atıklarla birlikte
atılmamalıdır. Kullanım ömürlerinin sonunda, armatürler
elektronik ürünlerin atılması veya geri dönüştürülmesi için
uygun yerel tesise götürülmelidir.
Avrupa (IEC) Kablo Renk Kodları
- Faz 1 - KAHVERENGİ
- Faz 2 - SİYAH
- Faz 3 - GRİ
- Nötr - MAVİ
- Toprak - SARI ŞERİTLİ YEŞİL
Feragatname
- HEPER teknik ve tasarım değişiklikleri yapma hakkını saklı tutar.
Tek Aydınlatma Yönetmeliği (SLR) ve Enerji Etiketleme
Yönetmeliği (ELR)
- Bu ürün, şu enerji verimliliği sınıfında bir ışık kaynağı içerir:
English
Safety
- The product must be installed in accordance with applicable
NEC standards by a qualified electrician familiar with the
installation of exterior lighting fixtures.
- The product must be operated under specified voltage at all
times.
- Do not install if parts are damaged.
- Power must be disconnected while installing or servicing to
avoid electrical shock.
- Failing to comply with warnings and installation steps in this
document might void warranty.
- Do not touch the light source.
- Make sure that temperature of the product is at a safe level before
touching.
- Do not allow cables to touch sharp edges of metal parts or other sharp
objects to avoid damage or abrasion.
- Check all of the cable connections including grounding before
powering the product.
- Check the proper grounding of the metal housing before powering the
product.
- Only use the product for its intended purposes.
- Do not use accessories not approved or recommended by
HEPER.
- Replace any broken/cracked protective surface with a new
one
- The external flexible cable or cord of this LED Module cannot be
replaced; if the cord is damaged, the module shall be destroyed.
- The light source of this LED Module is not replaceable; when the light
source reaches its end of life the whole Module shall be replaced.
- Ethr value of the module according to IEC TR 62778 Standard: 1280 lx
- The LED Module should be positioned so that prolonged staring into
one LED Module at a distance closer than 1,3 m is not expected.
- The maximum working voltage of basic insulation between the active
parts of the LED module and external metallic parts: 260 V.

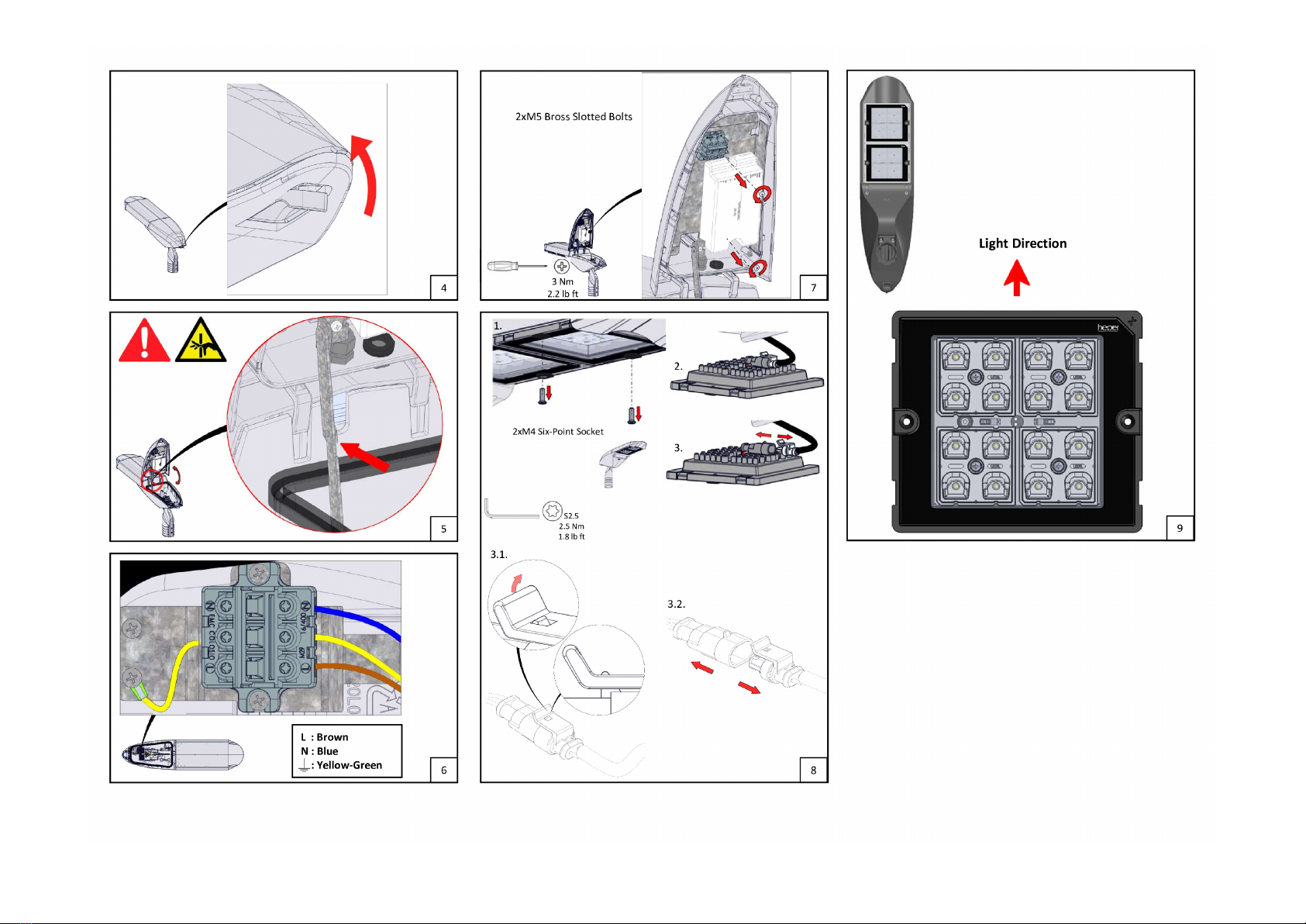

Installation
- Make the connection of the spigot. (Spigot position may change
according to project needs)
- Secure the pole to the spigot as shown on the visual.
Replacement of the light source
- Disconnect the power coming into the product.
- Detach the AreaFlex (AFX) module as shown on the visual.
- Reinstall the product following the same steps.
Replacement of the control gear
- Unlock the clip to reach the driver location.
- The electrical connection automatically will be blocked when the cap is
opened. Make sure that the mechanism is locked which is on the side of
the cap.
- Detach the driver as shown on the visual.
Cleaning - Maintenance
- The product was designed and manufactured to operate for a long
period of time. To ensure maximum lifespan of the product, regular (i.e.
every six months) visual inspection and cleaning with a solvent-free
cleaner using a soft cloth is recommended.
- Do not clean or service while the product is power connected.
4/5
Disposal
- In accordance with EU Directive WEEE (Waste Electrical and
Electronic Equipment), luminaires must not be disposed of with
other household waste. At the end of their life, luminaires must
be taken to the appropriate local facility available for the
disposal or recycling of electronic products.
European (IEC) Wire Colour Codes
- Phase 1 - BROWN
- Phase 2 - BLACK
- Phase 3 - GRAY
- Neutral - BLUE
- Ground - GREEN WITH YELLOW STRIPE
Disclaimer
- HEPER reserve the right to make technical and design changes.
Single Lighting Regulation (SLR) & Energy Labeling
Regulation (ELR)
- This product contains a light source of energy efficiency class:
Deutsch
Sicherheit
- Das Produkt muss gemäß den geltenden NEC-Normen von
einem qualifizierten Elektriker installiert werden, der mit der
Installation von Außenbeleuchtungskörpern vertraut ist.
- Das Produkt muss jederzeit unter der angegebenen Spannung
betrieben werden.
- Nicht installieren, wenn Teile beschädigt sind.
- Während der Installation oder Wartung muss der Strom
abgeschaltet werden, um einen elektrischen Schock zu
vermeiden.
- Das nicht Einhalten von Warnungen und
Installationsvorgaben aus diesem Dokument kann zum
Erlöschen der Garantie führen.
- Berühren Sie die Lichtquelle nicht.
- Stellen Sie sicher, dass die Temperatur des Produkts auf einem
sicheren Niveau ist, bevor Sie es berühren.
- Vermeiden Sie, dass die Kabel scharfe Kanten von Metallteilen oder
anderen scharfen Gegenständen berühren, um Beschädigungen oder
Abriebe zu vermeiden.
- Überprüfen Sie alle Kabelverbindungen einschließlich der
Erdung, bevor Sie das Produkt einschalten.
- Überprüfen Sie vor dem Einschalten des Produkts die
ordnungsgemäße Erdung des Metallgehäuses.
- Nur für den vorgesehenen Zweck verwenden.
- Verwenden Sie keine Zubehörteile, die nicht von HEPER
genehmigt oder empfohlen wurden.
- Ersetzen Sie jede beschädigte / gebrochene Schutzfläche
durch eine Neue.
- Das externe flexible Kabel oder die Leitung des LED-Moduls darf nicht
ersetzt werden. Wenn das Kabel beschädigt ist, sollte das Modul nicht
mehr verwendet werden.
- Die Lichtquelle des LED-Moduls ist nicht austauschbar. Wenn die
Lichtquelle ihr Lebensende erreicht, muss das gesamte Modul ersetzt
werden.
- Der ETHR-Wert des Moduls gemäß IEC TR 62778 Standard: 1280 lx.
- Der LED-Modul sollte so positioniert werden, dass ein längeres Starren
in einen LED-Modul auf einer Distanz von weniger als 1,3 m nicht zu
erwarten ist.
- Die maximale Arbeitsspannung der Basisisolation zwischen den
aktiven Teilen des LED-Moduls und den äußeren metallischen Teilen:
260 V.
Installation
- Verbinden Sie den Auslauf. Die Position des Auslaufs kann je nach
Projektanforderungen variieren.
- Sichern Sie den Mast an der Rastnase, wie auf der Abbildung gezeigt.
Austausch der Lichtquelle
- Schalten Sie den Strom zum Produkt ab.
- Ersetze das AFX-Modul wie in der Abbildung gezeigt.
- Das Produkt mit den gleichen Schritten wieder installieren.
Austausch des Betriebsgeräts
- Entriegeln Sie die Klemme, um an den Treiber zu gelangen.
- Die elektrische Verbindung wird automatisch gesperrt, wenn der
Deckel geöffnet wird. Stellen Sie sicher, dass das Mechanismus auf der
Seite des Deckels gesperrt ist.
- Entfernen Sie den Treiber wie auf der Abbiludng gezeigt.
Reinigung - Wartung
- Durch unsere Entwicklung und unser Produktions-Know-How können
wir eine sehr lange Lebensdauer garantieren. Um die maximale
Lebensdauer des Produkts sicherzustellen, empfehlen wir eine
regelmäßige visuelle Inspektion (alle sechs Monate) und die Reinigung
mit einem lösungsmittelfreien Reiniger und einem weichen Tuch.
- Für die Reinigung oder Wartung muss das Produkt vom der
Stromversorgung getrennt werden.
Entsorgung
- Entsprechend der EU-Richtlinie WEEE (Waste Electrical and
Electronic Equipment) dürfen Leuchten nicht mit dem
normalen Haushaltsmüll entsorgt werden. Am Ende ihrer
Lebensdauer müssen Leuchten an die entsprechende örtliche
Einrichtung zur Entsorgung oder Wiederverwertung
elektronischer Produkte gebracht werden.
Europäische (IEC) Kabelfarbcodes
- Phase 1 - BRAUN
- Phase 2 - SCHWARZ
- Phase 3 - GRAU
- Neutral - BLAU
- Erde - GRÜN / GELB
Haftungsausschluss
- HEPER behält sich das Recht vor, technische und designbedingte
Änderungen vorzunehmen.
Ökodesign-Verordnung (Single Lighting Regulation -
SLR) und Energie Label-Verordnung (ELR)
- Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse:
Русский
Безопасность
- Изделие должно быть установлено в соответствии с
действующими стандартами NEC квалифицированным
электриком, знакомым с установкой светильников
наружного освещения.
- Изделие должно постоянно работать под указанным
напряжением.
- Не устанавливайте, если детали повреждены.
- Во время установки или обслуживания необходимо
отключить питание, чтобы избежать поражения
электрическим током.
- Несоблюдение предупреждений и действий по установке,
описанных в этом документе, может привести к
аннулированию гарантии.
- Не прикасайтесь к источнику света.
- Прежде чем прикасаться к продукту, убедитесь, что температура
продукта находится на безопасном уровне.
- Не допускайте, чтобы кабели касались острых краев
металлических деталей или других острых предметов во избежание
повреждения или истирания.
- Перед подачей питания на изделие проверьте все
кабельные соединения, включая заземление.
- Перед подачей питания на изделие проверьте правильность
заземления металлического корпуса.
- Используйте изделие только по назначению.
- Не используйте аксессуары, не одобренные или не
рекомендованные HEPER.
- Замените сломанную/треснувшую защитную поверхность на новую.
5/5
- Внешний гибкий кабель или шнур этого светодиодного модуля не
подлежит замене; если шнур поврежден, светодиодный модуль
выйдет из строя.
- Источник света этого светодиодного модуля не подлежит замене;
когда срок службы источника света подходит к концу, модуль
целиком подлежит замене.
- Ethr значение модуля в соответствии со стандартом IEC TR 62778:
1280 лк
- Светодиодный модуль должен располагаться таким образом, чтобы
исключить длительный визуальный контакт с расстояния ближе 1,3
м.
- Максимальное рабочее напряжение основной изоляции между
активными частями светодиодного модуля и внешними
металлическими частями: 260 В.
Установка
- Подсоедините патрубок (положение патрубка может меняться в
соответствии с требованиями проекта)
- Закрепите стойку на втулке, как показано на рисунке.
Замена источника света
- Отключите питание, поступающее на изделие.
- Отсоедините модуль AFX, как показано на рисунке.
- Переустановите продукт, выполнив те же действия.
Замена механизма управления
- Разблокируйте зажим, чтобы добраться до блока питания.
- Электрическое соединение автоматически блокируется при
открытии крышки. Убедитесь, что механизм, находящийся сбоку от
крышки, заблокирован.
- Отсоедините блок питания, как показано на рисунке.
Очистка - Обслуживание
- Продукт был разработан и изготовлен для эксплуатации в течение
длительного периода времени. Для обеспечения максимального
срока службы изделия рекомендуется регулярный (т. е. каждые
шесть месяцев) визуальный осмотр и очистка мягкой тканью с
помощью чистящего средства, не содержащего растворителей.
- Не чистите и не обслуживайте устройство, если оно подключено к
сети
Утилизация
- В соответствии с директивой ЕС WEEE (отходы
электрического и электронного оборудования) светильники
нельзя утилизировать вместе с другими бытовыми
отходами. По окончании срока службы светильники должны
быть доставлены в соответствующий местный центр
утилизации или переработки электронных изделий.
Европейские (IEC) коды цветов проводов
- Фаза 1 - КОРИЧНЕВЫЙ
- Фаза 2 - ЧЕРНЫЙ
- Фаза 3 - СЕРЫЙ
- Нейтраль - СИНИЙ
- Земля - ЗЕЛЕНЫЙ С ЖЕЛТОЙ ПОЛОСОЙ
Отказ от ответственности
- HEPER оставляет за собой право вносить технические и
конструктивные изменения.
Правила о единые требования к освещению (SLR) и
Правила о маркировки энергопотребления (UDC)
- Этот продукт содержит источник света класса
энергоэффективности:
Questo manuale è adatto per i seguenti modelli
1
Indice
Lingue:
Altri manuali HEPER Attrezzatura di illuminazione
HEPER
HEPER AQSA 0.3 m Istruzioni per l'installazione e il funzionamento
HEPER
HEPER GOLEDO-T 32 LED Istruzioni per l'installazione e il funzionamento
HEPER
HEPER LT2037.882-US Istruzioni per l'installazione e il funzionamento
HEPER
HEPER LL2036.752-US Istruzioni per l'installazione e il funzionamento
HEPER
HEPER TURA LL2036.753-US Istruzioni per l'installazione e il funzionamento
HEPER
HEPER PINUS 360 2 Module Istruzioni per l'installazione e il funzionamento
HEPER
HEPER OLIVA Istruzioni per l'installazione e il funzionamento
HEPER
HEPER PUNTO S Istruzioni per l'installazione e il funzionamento
HEPER
HEPER TURA 1x16 LED Manuale utente
HEPER
HEPER LL2036.758-US Istruzioni per l'installazione e il funzionamento
HEPER
HEPER KREIS Istruzioni per l'installazione e il funzionamento
HEPER
HEPER VEGA Istruzioni per l'installazione e il funzionamento
HEPER
HEPER POLSO Istruzioni per l'installazione e il funzionamento
HEPER
HEPER TILA S AFX 2 Module Istruzioni per l'installazione e il funzionamento
HEPER
HEPER PRIFMA ML EVO 2 Istruzioni per l'installazione e il funzionamento
HEPER
HEPER MINIMO 3x90 Istruzioni per l'installazione e il funzionamento
HEPER
HEPER LL2044.682-EN Istruzioni per l'installazione e il funzionamento
HEPER
HEPER GOLEDO-T 16 Istruzioni per l'installazione e il funzionamento
HEPER
HEPER LB6048.575-EN Istruzioni per l'installazione e il funzionamento
HEPER
HEPER AQSA 0.5 Istruzioni per l'installazione e il funzionamento
