HEPER PRIFMA ML EVO 1 Istruzioni per l'installazione e il funzionamento
1/5 2022-1 / 27/01/2022
Installation & Maintenance
Instructions
HPR Pazarlama A.Ş.
Başkent OSB 22. Cd. No: 2,
Malıköy, Temelli, Sincan, 06909
Ankara, Turkey
+90 312 267 54 30
HEPER Europe GmbH
Ahornweg 5a, 58675
Hemer, Germany
+49 237 2901 2975
PRIFMA ML EVO 1 Module (LL2042.681-EN)
23.24 kg(3m),29.13 kg(4m)
https://heperlighting.com/ll2042.681-en/
2/5
3/5
Türkçe
Emniyet
- Bu ürün, dış aydınlatma armatürlerinin kurulumuna aşina
olan deneyimli bir elektrikçi tarafından yürürlükteki NEC
standartlarına uygun olarak kurulmalıdır.
- Bu ürün her zaman belirtilen voltajda çalıştırılmalıdır.
- Parçalar hasarlı ise kurulum yapmayın.
- Elektrik çarpmasını önlemek için kurulum veya servis sırasında
güç kesilmelidir.
- Bu belgedeki uyarılara ve kurulum adımlarına uyulmaması
ürün garantisini geçersiz kılabilir.
- Işık kaynağına dokunmayın.
- Fikstür sıcaklığının dokunulacak kadar soğuk olduğundan emin olun.
- Kabloların hasar görmesini veya aşınmasını önlemek için kabloları
sacın kenarlarına veya diğer keskin nesnelere maruz bırakmayın.
- Enerji vermeden önce topraklama dahil kabloları kontrol edin.
- Enerji vermeden önce muhafazaların uygun şekilde topraklandığından
emin olun.
- Ürünleri amacı dışında kullanmayınız.
- HEPER tarafından tavsiye edilmeyen aksesuar ekipmanlarının
kullanılması güvenli olmayan bir duruma neden olabilir.
- Herhangi bir kırık/ çatlama koruyucu yüzeyi yenisi ile değiştirin
Kurulum
- Ürünün monte edileceği yüzey düz olmalıdır.
- Ürünün tabanını uygun donanımı kullanarak monte edin.
- Ürünün tabanını ortalayarak beton üzerine yerleştiriniz ve cıvataları
görseldeki gibi sabitleyiniz.
- Harici güç hattı bağlantısını görseldeki gibi yapınız.
Işık kaynağının değiştirilmesi
- Ürüne gelen güç bağlantısını kesin.
- Işık kaynağını üründen çıkarın ve bağlı olduğu plakadan sökün.
- Aynı adımları izleyerek ürünü yeniden monte edin.
Kontrol ekipmanının değiştirilmesi
- Ürüne gelen güç bağlantısını kesin.
- Ürün kafasını sökün.
- Sürücüye erişmek için plakayı çıkarın.
- Sürücü sabitleyicisini çıkarın.
- Üründen dışarı çekebilmek için driver montaj sacını gövdeden sökün.
- Sürücüyü sökün ve yenisini yerleştirin.
- Aynı adımları izleyerek ürünü yeniden birleştirin.
- Tamamlanan ürün kurulumu görseldeki gibi olmalıdır.
Temizlik - Bakım
- Bu ürün uzun süre çalışacak şekilde tasarlanmış ve üretilmiştir.
Ürünün maksimum kullanım ömrünü sağlamak için, düzenli (altı ayda
bir) görsel inceleme sonrası yumuşak bir bez kullanılarak çözücü
içermeyen bir temizleyici ile temizlenmesi önerilir.
- Fikstür enerjiliyken temizlemeyin veya bakım yapmayın.
İmha etme
- AB direktiflerinden WEEE (Waste Electrical and Electronic
Equipment) uyarınca, armatürler diğer evsel atıklarla birlikte
atılmamalıdır. Kullanım ömürlerinin sonunda, armatürler
elektronik ürünlerin atılması veya geri dönüştürülmesi için
uygun yerel tesise götürülmelidir.
Avrupa (IEC) Kablo Renk Kodları
- Faz 1 - KAHVERENGİ
- Faz 2 - SİYAH
- Faz 3 - GRİ
- Nötr - MAVİ
- Toprak - SARI ŞERİTLİ YEŞİL
Feragatname
- HEPER teknik ve tasarım değişiklikleri yapma hakkını saklı tutar.
Tek Aydınlatma Yönetmeliği (SLR) ve Enerji Etiketleme
Yönetmeliği (ELR)
- Bir profesyonel tarafından değiştirilebilir (yalnızca LED) ışık
kaynağı
- Bir profesyonel tarafından değiştirilebilir kontrol tertibatı
- Bu ürün, şu enerji verimliliği sınıfında bir ışık kaynağı içerir: E
English
Safety
- The product must be installed in accordance with applicable
NEC standards by a qualified electrician familiar with the
installation of exterior lighting fixtures.
- The product must be operated under specified voltage at all
times.
- Do not install if parts are damaged.
- Power must be disconnected while installing or servicing to avoid
electrical shock.
- Failing to comply with warnings and installation steps in this
document might void warranty.
- Do not touch the light source.
- Make sure that temperature of the product is at a safe level before
touching.
- Do not allow cables to touch sharp edges of metal parts or other sharp
objects to avoid damage or abrasion.
- Check all of the cable connections including grounding before
powering the product.
- Check the proper grounding of the metal housing before powering the
product.
- Only use the product for its intended purposes.
- Do not use accessories not approved or recommended by
HEPER.
- Replace any broken/cracked protective surface with a new
one
Installation
- The surface on which the product will be mounted must be flat and
level
- Assemble the product base using the provided or appropriate
hardware.
- Place the base of the product centered onto the concrete base and
secure the bolts as shown on the visual.
- Make the external power line connection as shown on the visual.
Replacement of the light source
- Disconnect the power coming into the product.
- Remove the light source from the head and unscrew it from the
backplate.
- Reinstall the product following the same steps.
Replacement of the control gear
- Disconnect the power coming into the product.
- Disassemble the product head.
- Remove the plate to gain access to the driver location.
- Remove the driver holder.
- Unscrew the driver holder from the housing to be able to pull it out
from the product.
- Detach the driver and place the new one.
- Reinstall the product following the same steps.
- The completed product installation should be as shown on the visual.
Cleaning - Maintenance
- The product was designed and manufactured to operate for a long
period of time. To ensure maximum lifespan of the product, regular (i.e.
every six months) visual inspection and cleaning with a solvent-free
cleaner using a soft cloth is recommended.
- Do not clean or service while the product is power connected.
4/5
Disposal
- In accordance with EU Directive WEEE (Waste Electrical and
Electronic Equipment), luminaires must not be disposed of with
other household waste. At the end of their life, luminaires must
be taken to the appropriate local facility available for the
disposal or recycling of electronic products.
European (IEC) Wire Colour Codes
- Phase 1 - BROWN
- Phase 2 - BLACK
- Phase 3 - GRAY
- Neutral - BLUE
- Ground - GREEN WITH YELLOW STRIPE
Disclaimer
- HEPER reserve the right to make technical and design changes.
Single Lighting Regulation (SLR) & Energy Labeling
Regulation (ELR)
- Replaceable (LED only) light source by a professional
- Replaceable control gear by a professional
- This product contains a light source of energy efficiency class: E
Deutsch
Sicherheit
- Dieses Produkt muss gemäß den geltenden NEC-Standards
von einem qualifizierten Elektriker installiert werden, der mit
der Installation von Außenleuchtenvertraut ist.
- Dieses Produkt muss jederzeit unter der angegebenen
Spannung betrieben werden.
- Keine Installation durchführen, wenn Teile beschädigt sind.
- Während der Installation oder Wartung muss die
Stromversorgung unterbrochen werden, um einen Stromschlag
zu vermeiden.
- Die Nichtbeachtung der Warnungen und Installationsschritte
in diesem Dokument kann zum Erlöschen der Garantie führen.
- Berühren Sie nicht die Lichtquelle.
- Stellen Sie sicher, dass die Temperatur des Produkts gering genug ist,
bevor Sie es berühren.
- Achten Sie darauf, dass die Kabel keine scharfen Kanten von
Metallteilen oder anderen scharfen Gegenständen berühren, um
Beschädigungen oder Abrieb zu vermeiden.
- Überprüfen Sie alle Kabelverbindungen einschließlich der
Erdung, bevor Sie das Produkt mit Strom versorgen.
- Überprüfen Sie die ordnungsgemäße Erdung des Metallgehäuses,
bevor Sie das Produkt mit Strom versorgen.
- Verwenden Sie das Produkt nur für den vorgesehenen Zweck.
- Verwenden Sie kein Zubehör, das nicht von HEPER zugelassen
oder empfohlen wurde.
- Ersetzen Sie jede gebrochene/rissige Schutzoberfläche durch
eine neue
Installation
- Die Oberfläche, auf die das Produkt montiert wird, muss eben und
grade sein
- Montieren Sie den Pollersockel mit dem mitgelieferten oder
geeigneten Befestigungsmaterial.
- Setzen Sie den Pollersockel des Produkts zentriert auf den Betonsockel
und sichern Sie die Schrauben wie auf der Abbildung gezeigt.
- Stellen Sie die externe Stromleitung wie auf dem Bild gezeigt her.
Austausch der Lichtquelle
- Trennen Sie die Stromversorgung des Produkts.
- Entfernen Sie die Lichtquelle von der Kopfseite und schrauben Sie sie
von der Rückplatte ab.
- Installieren Sie das Produkt erneut, indem Sie dieselben Schritte
ausführen.
Austausch des Betriebsgeräts
- Trennen Sie die Stromversorgung des Produkts.
- Demontieren Sie den Pollerkopf.
- Entfernen Sie die Platte, um Zugang zum Treiber zu erhalten.
- Entfernen Sie den Halter für den Treiber.
- Schrauben Sie den Treiberhalter vom Gehäuse ab, um ihn aus dem
Produkt herausziehen zu können.
- Entfernen Sie den Treiber und setzen Sie den neuen Treiber ein.
- Installieren Sie das Produkt erneut, indem Sie die gleichen Schritte
ausführen.
- Die abgeschlossene Produktinstallation sollte wie in der Abbildung
gezeigt aussehen.
Reinigung - Wartung
- Dieses Produkt wurde für eine lange Nutzungsdauer entwickelt und
hergestellt. Um eine maximale Lebensdauer des Produkts zu
gewährleisten, wird eine regelmäßige (d. h. alle sechs Monate)
Sichtkontrolle und Reinigung mit einem lösungsmittelfreien
Reinigungsmittel und einem weichen Tuch empfohlen.
- Führen Sie keine Wartung oder Reinigung durch während das Produkt
an das Stromnetz angeschlossen ist.
Entsorgung
- Gemäß EU-Richtlinie WEEE (Waste Electrical and Electronic
Equipment) dürfen Leuchten nicht über den Hausmüll entsorgt
werden. Am Ende ihrer Lebensdauer müssen die Leuchten zu
den entsprechenden örtlichen Einrichtungen gebracht werden,
die für die Entsorgung oder das Recycling von elektronischen
Produkten zur Verfügung stehen.
Europäische (IEC) Kabelfarbcodes
- Phase 1 - BRAUN
- Phase 2 - SCHWARZ
- Phase 3 - GRAU
- Neutral - BLAU
- Boden - GRÜN MIT GELBEN STREIFEN
Haftungsausschluss
- HEPER behält sich technische und gestalterische Änderungen vor.
Ökodesign-Verordnung (Single Lighting Regulation -
SLR) und Energie Label-Verordnung (ELR)
- Austauschbare (nur LED) Lichtquelle durch einen Fachmann
- Austauschbares Betriebsgerät durch einen Fachmann
- Dieses Produkt enthält ein Leuchtmittel der Energieeffizienzklasse: E
Русский
Безопасность
- Этот продукт должен быть установлен в соответствии с
применимыми стандартами NEC квалифицированным
электриком, знакомым с установкой внешних осветительных
приборов.
- Этот продукт должен постоянно работать при указанном
напряжении.
- Не устанавливайте, если детали повреждены.
- Во избежание поражения электрическим током во время
установки или обслуживания необходимо отключить
питание.
- Несоблюдение предупреждений и шагов по установке,
приведенных в этом документе, может привести к
аннулированию гарантии.
- Не прикасайтесь к источнику света.
- Перед прикосновением убедитесь, что температура продукта на
безопасном уровне.
- Не позволяйте кабелям касаться острых краев металлических
деталей или других острых предметов, чтобы избежать
5/5
повреждений или истирания.
- Перед включением устройства проверьте все кабельные
соединения, включая заземление.
- Перед включением устройства проверьте правильность заземления
металлического корпуса.
- Используйте продукт только по прямому назначению.
- Не используйте аксессуары, не одобренные или не
рекомендованные HEPER.
- Замените сломанную/треснувшую защитную поверхность
на новую.
Установка

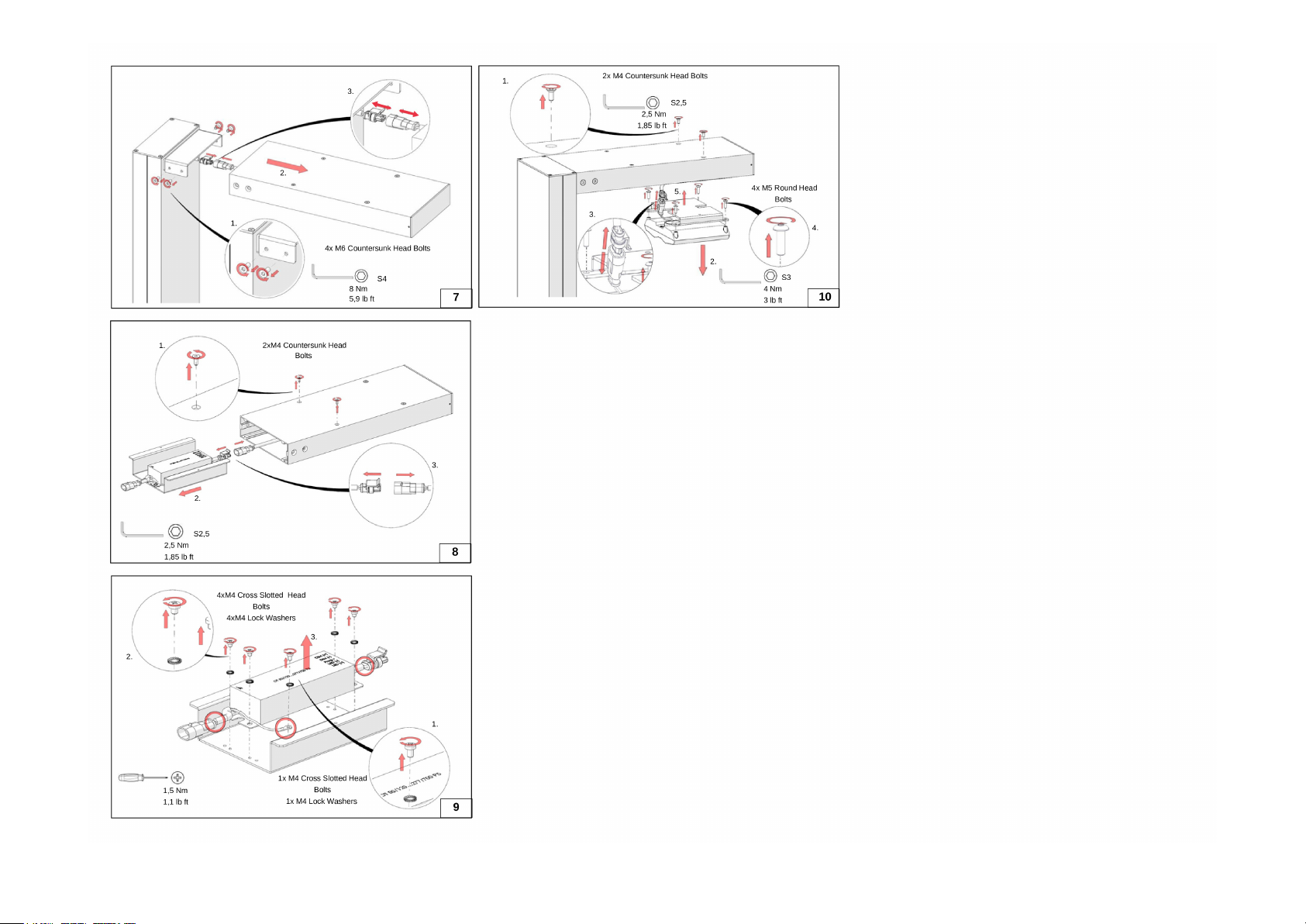

- Поверхность, на которую будет монтироваться изделие, должна
быть ровной и стабильной.

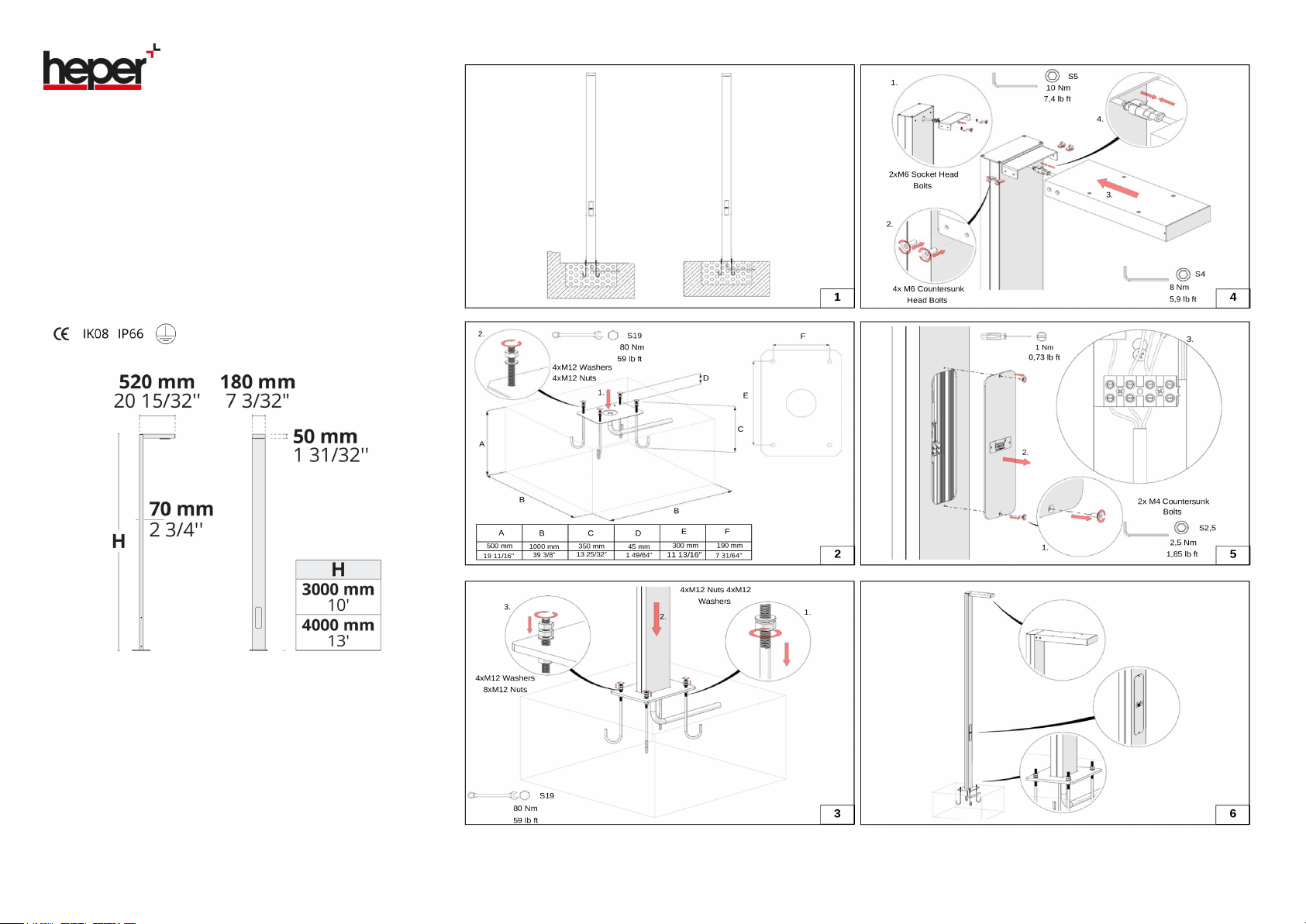

- Установите основание болларда с помощью прилагаемого или
подходящего оборудования.
- Поместите основание болларда по центру на бетонное основание и
закрепите болтами, как показано на иллюстрации.
- Выполните подключение к внешней линии электропитания, как
показано на рисунке.
Замена источника света
- Отключите питание, поступающее на светильник.
- Снимите источник света со светильника и отвинтите его от задней
панели.
- Переустановите продукт, выполнив те же действия.
Замена механизма управления
- Отключите питание, поступающее на светильник.
- Разберите оголовье болларда.
- Снимите пластину, чтобы получить доступ к месту блока питания.
- Снимите держатель блока питания
- Отвинтите держатель драйвера от корпуса, чтобы можно было
вытащить его из изделия.
- Отсоедините блок питания и установите новый.
- Переустановите светильник, выполнив те же действия.
- Завершенная установка продукта должна быть такой, как показано
на иллюстрации.
Очистка - Обслуживание
- Этот продукт был разработан и изготовлен для работы в течение
длительного периода времени. Чтобы гарантировать максимальный
срок службы продукта, рекомендуется регулярный (каждые шесть
месяцев) визуальный осмотр и чистка с помощью мягкого
очистителя, не содержащего растворителей.
- Не очищайте и не оперируйте светильник, когда он подключен к
электросети.
Утилизация
- В соответствии с Директивой ЕС WEEE (Отходы электрического и
электронного оборудования) светильники нельзя утилизировать вместе с
другими бытовыми отходами. По окончании срока службы светильники
должны быть доставлены в соответствующее местное предприятие для
утилизации или переработки электронных продуктов.
Европейские (IEC) коды цветов проводов
- Фаза 1 - КОРИЧНЕВЫЙ
- Фаза 2 - ЧЕРНЫЙ
- Фаза 3 - СЕРЫЙ
- Нейтральный - СИНИЙ
- Заземление - ЗЕЛЕНЫЙ С ЖЕЛТОЙ ПОЛОСКОЙ
Отказ от ответственности
- HEPER оставляет за собой право вносить технические и
конструктивные изменения.
Правила о единые требования к освещению (SLR) и
Правила о маркировки энергопотребления (UDC)
- Заменяемый (только светодиодный) источник света
профессионалом
- Сменный механизм управления профессионалом
- Этот продукт содержит источник света класса
энергоэффективности: E
Questo manuale è adatto per i seguenti modelli
1
Indice
Lingue:
Altri manuali HEPER Luce esterna
HEPER
HEPER KREIS C Istruzioni per l'installazione e il funzionamento
HEPER
HEPER LP4034.682-EN Istruzioni per l'installazione e il funzionamento
HEPER
HEPER LW8034.003-US Istruzioni per l'installazione e il funzionamento
HEPER
HEPER DRAGO 8 LED Istruzioni per l'installazione e il funzionamento
HEPER
HEPER DOGO EX Istruzioni per l'installazione e il funzionamento
HEPER
HEPER LB6052.509-US Istruzioni per l'installazione e il funzionamento
HEPER
HEPER LB6059.599-EN Istruzioni per l'installazione e il funzionamento
HEPER
HEPER LL2031.511-US Istruzioni per l'installazione e il funzionamento
HEPER
HEPER DOMINO AFX 1 Istruzioni per l'installazione e il funzionamento
HEPER
HEPER LIA Istruzioni per l'installazione e il funzionamento
HEPER
HEPER PRIFMA ML EVO 1 Istruzioni per l'installazione e il funzionamento
HEPER
HEPER DOMINO ML EVO 3 Module Duo Istruzioni per l'installazione e il funzionamento
HEPER
HEPER LF8019.698-US Istruzioni per l'installazione e il funzionamento
HEPER
HEPER NORMA L Istruzioni per l'installazione e il funzionamento
HEPER
HEPER MINIKA 4x90 Istruzioni per l'installazione e il funzionamento
HEPER
HEPER ZEROX Hybrid Istruzioni per l'installazione e il funzionamento
HEPER
HEPER NORMA Istruzioni per l'installazione e il funzionamento
HEPER
HEPER DOMINO ML EVO 2 Module Duo Istruzioni per l'installazione e il funzionamento
HEPER
HEPER TROLI LB6009.693 Istruzioni per l'installazione e il funzionamento
HEPER
HEPER LB6053.509-US Istruzioni per l'installazione e il funzionamento
