电钻

Drill

D 10VJ •D 13VH

使用说明书

Handling instructions

保留备用

Keep for future reference

中文

English

000BookD10VJChS.indb1000BookD10VJChS.indb1 2018/09/1910:32:012018/09/1910:32:01

中文

电动工具通用安全警告

警告！

阅读随电动工具提供的所有安全警告、说明、图示和规定。

不遵照以下所列说明会导致电击、着火和／或严重伤害。

保存所有警告和说明书以备查阅。

警告中的术语“电动工具”是指市电驱动（有线）电动工具或电池驱动（无线）

电动具。

1) 工作场地的安全

a) 保持工作场地清洁和明亮。

杂乱和黑暗的场地会引发事故。

b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。

电动工具产生的火花会点燃粉尘或气体。

c) 操作电动工具时，远离儿童和旁观者。

注意力不集中会使你失去对工具的控制。

2) 电气安全

a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的

电动工具不能使用任何转换插头。

未经改装的插头和相配的插座将降低电击风险。

b) 避免人体接触接地表面，如管道、散热片和冰箱。

如果你身体接触接地表面会增加电击风险。

c) 不得将电动工具暴露在雨中或潮湿环境中。

水进入电动工具将增加电击风险。

d) 不得滥用软线。绝不能用软线搬运、拉动电动工具或拔出其插头。使软

线远离热源、油、锐边或运动部件。

受损或缠绕的软线会增加电击风险。

e) 当在户外使用电动工具时，使用适合户外使用的延长线。

适合户外使用的电线将降低电击风险。

电动工具通用安全警告...............................2

电钻安全警告...................................................4

使用电钻时应注意事项...............................4

符号.......................................................................4

规格.......................................................................5

标准附件.............................................................5

用途.......................................................................5

作业之前.............................................................5

使用方法.............................................................8

维护和检查........................................................8

维修零部件一览表......................................10

000BookD10VJChS.indb2000BookD10VJChS.indb2 2018/09/1910:32:012018/09/1910:32:01

中文

f) 如果无法避免在潮湿环境中操作电动工具，应使用带有剩余电流装置

（RCD）保护的电源。

RCD 的使用可降低电击风险。

3) 人身安全

a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到

疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。

在操作电动工具时瞬间的疏忽会导致严重人身伤害。

b) 使用个人防护装置。始终佩戴护目镜。

防护装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力

防护等装置能减少人身伤害。

c) 防止意外起动。在连接电源和 / 或电池包、拿起或搬运工具前确保开关处

于关断位置。

手指放在开关上搬运工具或开关处于接通时通电会导致危险。

d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。

遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。

e) 手不要过分伸展。时刻注意立足点和身体平衡。

这样能在意外情况下能更好地控制住电动工具。

f) 着装适当。不要穿宽松衣服或佩戴饰品。让你的头发和衣服远离运动部件。

宽松衣服、佩饰或长发可能会卷入运动部件。

g) 如果提供了与排屑、集尘设备连接用的装置，要确保其连接完好且使用

得当。

使用集尘装置可降低尘屑引起的危险。

不要因为频繁使用工具而产生的熟悉感而掉以轻心，忽视工具的安全准则。

某个粗心的动作可能在瞬间导致严重的伤害。

4) 电动工具使用和注意事项

a) 不要勉强使用电动工具，根据用途使用合适的电动工具。

选用合适的按照额定值设计的电动工具会使你工作更有效、更安全。

b) 如果开关不能接通或关断电源，则不能使用该电动工具。

不能通过开关来控制的电动工具是危险的且必须进行修理。

c) 在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插

头和 / 或卸下电池包（如可拆卸）。

这种防护性的安全措施降低了电动工具意外起动的风险。

d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不允许不熟悉电

动工具和不了解这些说明的人操作电动工具。

电动工具在未经培训的使用者手中是危险的。

e) 维护电动工具及其附件。检查运动部件是否调整到位或卡住，检查零件

破损情况和影响电动工具运行的其他状况。如有损坏，应在使用前修理

好电动工具。

许多事故是由维护不良的电动工具引发的。

000BookD10VJChS.indb3000BookD10VJChS.indb3 2018/09/1910:32:012018/09/1910:32:01

中文

f) 保持切削刀具锋利和清洁。

维护良好地有锋利切削刃的刀具不易卡住而且容易控制。

g) 按照使用说明书，并考虑作业条件和要进行的作业来选择电动工具、附

件和工具的刀头等。

将电动工具用于那些与其用途不符的操作可能会导致危险情况。

h) 保持手柄和握持表面干燥、清洁，不得沾有油脂。

在意外的情况下，湿滑的手柄不能保证握持的安全和对工具的控制。

5) 维修

a) 由专业维修人员使用相同的备件维修电动工具。

这将保证所维修的电动工具的安全。

注意！

不可让儿童和体弱人士靠近工作场所。

应将不使用的工具存放在儿童和体弱人士接触不到的地方。

电钻安全警告

1) 使用辅助手柄。失控会导致人身伤害。

2) 当在钻削附件可能触及暗线或其自身导线的场合进行操作时，要通过绝缘握

持面握持工具。钻削附件碰到带电导线会使工具外露的金属零件带电而使操

作者受到电击。

使用电钻时应注意事项

1. 使用冲击电钻时要戴好耳罩。

暴露在噪声中会引起听力损伤。

2. 使用随工具提供的辅助手柄。

操作失手会引起人身伤害。

3. 当在钻削附件可能触及暗线或其自身软线之处进行操作时，要通过绝缘握持

面来握持工具。

钻削附件碰到带电导线会使工具外露的金属零件带电从而使操作者受到电

击。

4. 在钻入墙壁、天花板或地板之前，务必确认其中没有埋设电缆。

5. 请勿戴用易于卷起的材料 (如棉花、羊毛、布或线等) 制成的手套。

符号

警告！

如下所示的符号用于本机。使用前请务必理解其含意。

为降低伤害风险，用户必须阅读使用说明书

000BookD10VJChS.indb4000BookD10VJChS.indb4 2018/09/1910:32:012018/09/1910:32:01

中文

规格

型式 D10VJ D13VH

电压 220 V

输入功率 690 W

改变速度 1212

空载转速前向 0－1000 /min 0－3000 /min 0－1000 /min 0－3000 /min

后向 0－600 /min 0－1800 /min 0－600 /min 0－1800 /min

能力钢铁 10 mm 6 mm 13 mm 8 mm

木材 25 mm 13 mm 40 mm 25 mm

重量 (不含线缆) 1.8 kg 1.9 kg

标准附件

除了主机 (1 台) 外，产品包中还包括表中所列的附件。

D10VJ D13VH

卡盘扳手 (规格仅适用于带键夹盘) 11

侧柄 11

深度计 11

用途

在金属、木材和塑料上钻孔。

作业之前

1. 电源

确认所使用的电源与产品铭牌上标示的规格相符。

2. 电源开关

确认电源开关是否切断。若电源开关接通，则插头插入电源插座时电动工具

将出其不意地立刻转动，从而招致严重事故。

3. 延伸线缆

若作业场所移到离开电源的地点，应使用容量足够、铠装合适的延伸线缆，

并且要尽可能地短些。

000BookD10VJChS.indb5000BookD10VJChS.indb5 2018/09/1910:32:012018/09/1910:32:01

中文

4. 选择合适的钻头

○ 金属或塑料

使用通常的金属用钻头。

○ 木材钻孔

使用通常的木工用钻头。

但钻开直经 6.5 mm 或更小的孔口时，

宜使用金属用钻头。

5. 钻头的装配和拆卸

对于带键夹盘 (图 1)

(1) 打开夹盘钳夹，并将钻头插入夹盘。

(2) 将卡盘扳手分别放在夹盘的三个孔

之上，并将其沿顺时针方向旋转 (前

视)，使之固定。

(3) 要拆卸钻头时，将卡盘扳手放入夹盘

上的一个孔中，并将其沿逆时针方向

转动。

对于带键夹盘 (图 2, 3)

(1) 安装钻头

逆时针旋转套管，打开卡盘。尽可能

深地将电转钻头插入卡盘后，抓住扣

环，然后按从前面看顺时针的方向旋

转套管以关上卡盘。

(2) 取下钻头

抓住扣环，然后按逆时针的方向旋转

套管以打开卡盘。

注:

当套管变得不再松动时，把侧柄固定

到扣环上，紧握侧柄，然后用手旋转

套管直到松开。(图 4)

电钻卡盘

卡盘扳手

拧紧松开

图1

松开

拧紧

套管扣环

图 2

松开

拧紧

套管扣环

图 3

松开套管

扣环

侧柄

图 4

000BookD10VJChS.indb6000BookD10VJChS.indb6 2018/09/1910:32:022018/09/1910:32:02

中文

6. 确认钻头旋转方向 (图 5)

按下按键的 R

(右)

侧可使钻头沿顺时

针方向 (前视) 旋转；按下按键的 L

(左) 侧可使钻头沿逆时针方向旋转。

(机身上有和标记。)

7. 装配侧柄 (图 6)

先将侧柄插在连接部。

然后，按顺时钟方向旋转侧柄扣，将

侧柄固定住。

请将侧柄设在适合于操作的位置，然

后旋紧侧柄扣。

要将深度计安装在侧柄上时，请将深

度表插入侧柄上的 U 形槽内，并根据

所需孔深来调节深度计的位置，然后

旋紧侧柄扣。(图 7)

8. 高低速换档

换档前，应先确认电源开关是否入“切

断”位，且电钻是否完全停止转动。

按图8中箭头所示旋转变速转盘以改

变速度。

如果很难转动变速转盘，朝任一方向

轻轻转动卡盘，然后再转动变速转盘。

刻在电钻壳体上的“1”为低速，“2”

为高速。

如果很难转动变速转盘，朝任一方向

轻轻转动卡盘，然后再转动变速转盘。

起动器开关

按钮

(右侧)

标记

(左侧)

标记

图 5

侧柄

拧紧松开

图 6

深度计

松开拧紧

侧柄

图 7

变速转盘

图 8

000BookD10VJChS.indb7000BookD10VJChS.indb7 2018/09/1910:32:022018/09/1910:32:02

中文

使用方法

1. 开关操作

○ 按下起动器时，电钻旋转；松开起动器时，

电钻停止。

○ 改变拉起动器开关的程度可以控制电钻

的转速。轻拉起动器开关转速较慢，进

一步拉起动器开关则转速变快。

○ 可以用速度控制拨盘预选所需的旋转速

度。

顺时针转动速度控制拨盘提高速度，逆

时针转动降低速度。(图 9)

○ 拉起动器并推制动器，保持开关合上状态，便于连续运转。当开关断开时，

再次拉起动器便可释放制动器。

注意！

如果按下按钮的 L (左) 侧以使钻头反向旋转，制动器将无法使用。

2. 钻孔

○ 钻孔时，请慢慢起动电钻，并逐渐提高转速。

○ 总是保持对钻头施加垂直的压力。钻孔时要保持足够的压力，但不要过分用

力按压而导致马达停转或使钻头偏斜。

○ 要尽量减少停转或损坏材料时，请减少对钻头施加的压力并在穿孔前降低压

力。

○ 如果电钻停转，则立即释放起动器，从工件上取出钻头并重新开始钻孔。请

勿按下和松开起动器以试图起动已停转的电钻，否则会损坏电钻。

○ 钻头口径越大，手臂受到的反作用力也越大。

必须注意不要因反作用力而失去对电钻的控制。为了获得良好的控制，脚步

要站稳，使用侧柄，用双手握紧钻机，确保钻头与被钻面保持垂直。

维护和检查

1. 检查钻头

继续使用已磨损或损伤的钻头，不仅使工作效率大为降低，同时又会导致电

动机过载。因此，钻头必须时常检查，并根据情况需要换新件。

2. 检查安装螺钉

要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否

则会导致严重的事故。

3. 电动机的维护

电动机绕线是电动工具的心脏部。应仔细检查有无损伤，是否被油液或水沾

湿。

起动器开关

速度控制拨盘

低速高速

止动器

图 9

000BookD10VJChS.indb8000BookD10VJChS.indb8 2018/09/1910:32:022018/09/1910:32:02

中文

4. 检查炭刷

为了保证长期安全操作和防止触电，必须仅由经授权的HiKOKI维修服务中心

检查和更换炭刷。

5. 维修零部件一览表

注意！

HiKOKI牌电动工具的维修、改造和检查须由经HiKOKI公司授权的维修中心

进行。

当要求维修或其他保养服务时，若将此零部件一览表与电动工具一起呈交给

经HiKOKI公司授权的维修中心，将有助于维修或保养工作。

在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。

000BookD10VJChS.indb9000BookD10VJChS.indb9 2018/09/1910:32:022018/09/1910:32:02

中文

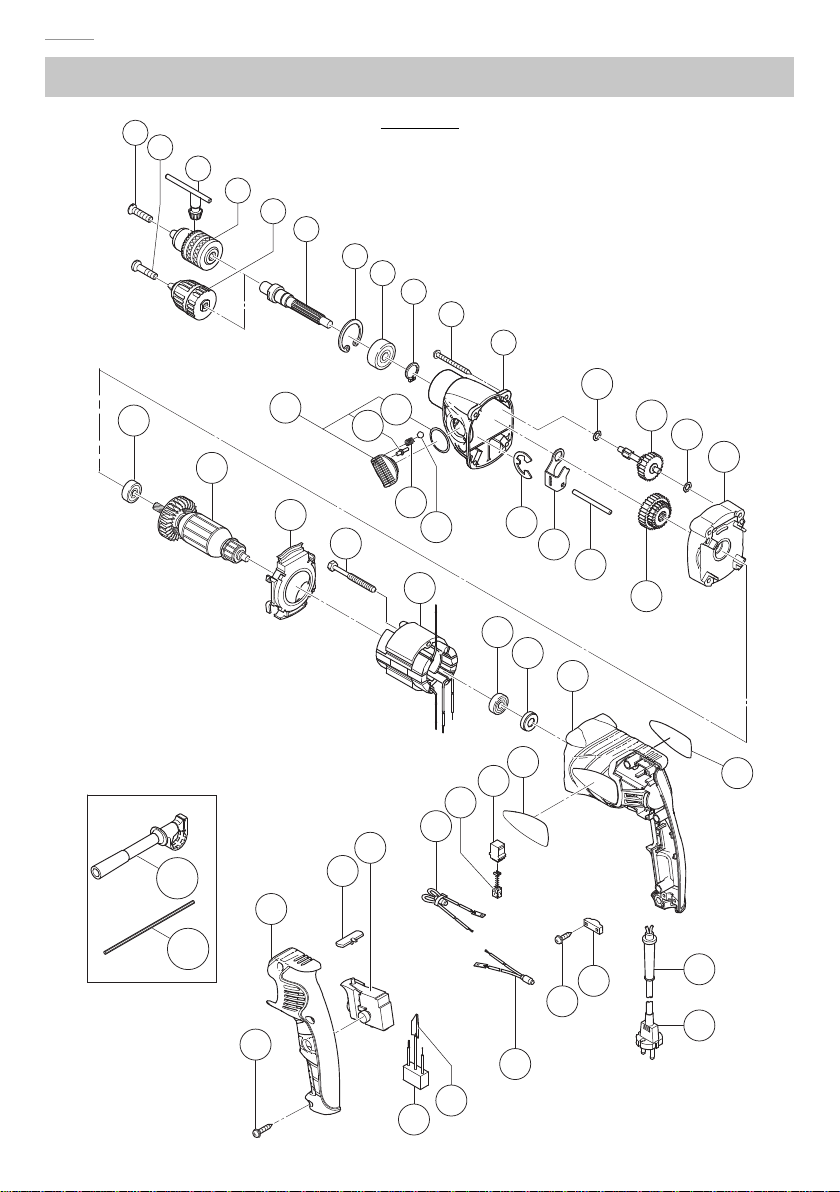

维修零部件一览表

17 18

45 46

502

501

D10VJ
