HIKOKI WH 14DBDL2 Manuale utente
使用说明书
Handling instructions
保留备用
Keep for future reference
WH18DBDL2
中 文
English

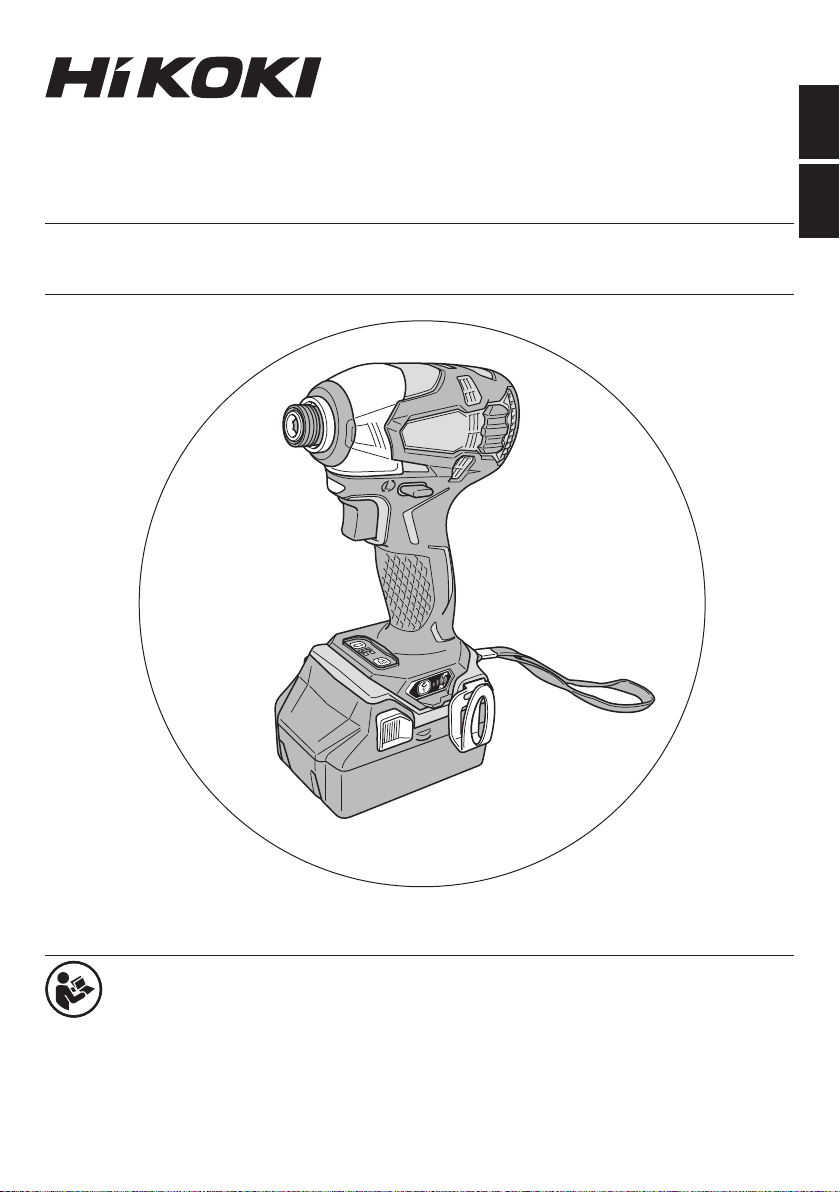

充电式冲击起子机
Cordless Impact Driver
WH 14DBDL2 •WH 18DBDL2
000BookWH14DBDL2ChS.indb1000BookWH14DBDL2ChS.indb1 2020/10/3012:18:542020/10/3012:18:54
2
中文
电动工具通用安全警告
警告！
阅读所有警告和所有说明。
不遵照以下警告和说明会导致电击、着火和／或严重伤害。
保存所有警告和说明书以备查阅。
在所有下列的警告中术语“电动工具”指市电驱动 (有线) 电动工具或电池驱动
(无线) 电动工具。
1) 工作场地的安全
a) 保持工作场地清洁和明亮。
混乱和黑暗的场地会引发事故。
b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。
电动工具产生的火花会点燃粉尘或气体。
c) 让儿童和旁观者离开后操作电动工具。
注意力不集中会使操作者失去对工具的控制。
2) 电气安全
a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的
电动工具不能使用任何转换插头。
未经改装的插头和相配的插座将减少电击危险。
b) 避免人体接触接地表面，如管道、散热片和冰箱。
如果你身体接地会增加电击危险。
c) 不得将电动工具暴露在雨中或潮湿环境中。
水进入电动工具将增加电击危险。
目次
电动工具通用安全警告...............................2
充电式冲击起子机安全警告.....................4
锂离子电池使用注意事项..........................5
锂离子电池运输..............................................7
USB 设备连接器使用注意事项 ................7
防尘和防水功能注意事项..........................7
符号.......................................................................8
规格.......................................................................8
标准附件.............................................................9
用途.......................................................................9
电池的拆卸／安装法.................................10
充电....................................................................10
作业之前..........................................................13
使用方法..........................................................14
操作上的注意事项......................................18
USB 设备的充电方法 .................................19
维护和检查.....................................................20
故障排除..........................................................21
选择附件..........................................................23
000BookWH14DBDL2ChS.indb2000BookWH14DBDL2ChS.indb2 2020/10/3012:18:552020/10/3012:18:55
3
中文
d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电
线远离热源、油、锐边或运动部件。
受损或缠绕的软线会增加电击危险。
e) 当在户外使用电动工具时，使用适合户外使用的外接软线。
适合户外使用的软线将减少电击危险。
f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保
护器 (ＲＣＤ)。
使用ＲＣＤ可减小电击危险。
3) 人身安全
a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到
疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。
在操作电动工具时瞬间的疏忽会导致严重人身伤害。
b) 使用个人防护装置。始终佩戴护目镜。
安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力
防护等装置能减少人身伤害。
c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时
处于关断位置。
手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危
险。
d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。
遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
e) 手不要伸展得太长。时刻注意立足点和身体平衡。
这样在意外情况下能很好地控制电动工具。
f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动
部件。
宽松衣服、佩饰或长发可能会卷入运动部件中。
g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使
用得当。
使用这些装置可减少尘屑引起的危险。
4) 电动工具使用和注意事项
a) 不要滥用电动工具，根据用途使用适当的电动工具。
选用适当设计的电动工具会使你工作更有效、更安全。
b) 如果开关不能接通或关断工具电源，则不能使用该电动工具。
不能用开关来控制的电动工具是危险的且必须进行修理。
c) 在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插
头和／或使电池盒与工具脱开。
这种防护性措施将减少工具意外起动的危险。
d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电
动工具或对这些说明不了解的人操作电动工具。
电动工具在未经培训的用户手中是危险的。
000BookWH14DBDL2ChS.indb3000BookWH14DBDL2ChS.indb3 2020/10/3012:18:552020/10/3012:18:55
4
中文
e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和
影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。
许多事故由维护不良的电动工具引发。
f) 保持切削刀具锋利和清洁。
保养良好的有锋利切削刃的刀具不易卡住而且容易控制。
g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和
工具的刀头等。
将电动工具用于那些与其用途不符的操作可能会导致危险。
5) 电池式工具使用和注意事项
a) 只用制造商规定的充电器充电。
将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。
b) 只使用配有特制电池盒的电动工具。
使用其他电池盒会发生损坏和着火危险。
c) 当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、
螺钉或其他小金属物体，以防一端与另一端连接。
电池端部短路会引起然烧或火灾。
d) 在滥用条件下，液体会从电池中溅出 ；避免接触。如果无意间碰到了，
用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。
从电池中溅出的液体会发生腐蚀或燃烧。
6) 维修
a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。
这样将确保所维修的电动工具的安全性。
注意！
不可让儿童和体弱人士靠近工作场所。
应将不使用的工具存放在儿童和体弱人士接触不到的地方。
充电式冲击起子机安全警告
1. 在执行紧固件可能会接触到暗线的操作时，通过绝缘的抓紧表面拿住电动工
具。接触“带电”电线的紧固件会使电动工具的裸露金属部件“带电”，并
可能使操作员遭到电击。
2. 本工具为手提式工具，用於旋紧和旋松螺丝。请不要用於其它作业。
3. 如长时间进行作业，请使用耳塞。
4. 单手操作非常危险。操作时请用双手握紧电动工具。
5. 安装好起子机的钻头以后，请轻轻地将钻头往外拉确认钻头是否松驰。如钻
头安装得不妥当，在使用时钻头可能会松驰而引起危险。
6. 请使用与螺丝相配的钻头。
000BookWH14DBDL2ChS.indb4000BookWH14DBDL2ChS.indb4 2020/10/3012:18:552020/10/3012:18:55
5
中文
7. 用本冲击起子机旋紧螺丝时，如冲击起子机与螺丝之间的位置不成直线，则
会损坏螺丝头，同时起子机的旋转力也不能被妥善地传给螺丝。所以，旋紧
螺丝时，请使起子机与螺丝成一直线。
8. 务请在 0℃～ 40℃的温度下进行充电。温度低于 0℃将会导致充电过度，极
其危险。电池不能在高于 40℃的温度下充电。
最适合于充电的温度是 20 ～ 25℃。
9. 不要连续使用充电器。
一次充电完毕后，在 15 分钟内不要再次使用该充电器对电池充电。
10. 勿让杂质进入电池连结口内。
11. 切勿拆卸电池与充电器。
12. 切勿使电池短路。使电池短路将会造成很大的电流和过热，从而烧坏电池。
13. 请勿将电池丢入火中。
电池受热将会爆炸。
14. 请勿将异物插入充电器的通风口。
若将金属异物或易燃物插入通风口的话，将会引起触电事故或使充电器受损。
15. 充电后电池寿命太短不够使用时，请尽快将电池送往经销店。请勿将用过的
电池乱丢。
16. 请勿使用耗竭了的电池，否则会损坏充电器。
锂离子电池使用注意事项
为延长使用期限，锂离子电池备配停止输出的保护功能。
若是在使用本产品时发生下列 1 至 3 的情况，即使按下开关，马达也可能停止。
这并非故障，而是启动保护功能的结果。
1. 在残留的电池电力即将耗尽时，马达会停止。
在这种情况下，请立即予以充电。
2. 若工具超过负荷，马达亦可能停止。在这种情况下，请松开工具的开关，试
着消除超过负荷的原因。之后您就可以再度使用。
3. 若电池在过载工作情况下过热，电池电力可能会中止。
在这种情况下，请停止使用电池，让电池冷却。之后您就可以再度使用。
此外，请留心下列的警告及注意事项。
警告！
为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。
1. 确保电池上没有堆积削屑及灰尘。
○ 在工作时确定削屑及灰尘没有掉落在电池上。
○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。
○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。
○ 在存放电池之前，请清除任何可能附着在上面的削屑和灰尘，并请切勿将它
与金属零件 (螺丝、钉子等) 存放在一起。
2. 请勿以钉子等利器刺穿电池、以铁锤敲打、踩踏、丢掷电池，或将其剧烈撞击。
000BookWH14DBDL2ChS.indb5000BookWH14DBDL2ChS.indb5 2020/10/3012:18:552020/10/3012:18:55
6
中文
3. 切勿使用明显损坏或变形的电池。
4. 使用电池时请勿颠倒电极。
5. 请勿直接连接电源插座或汽车点烟器孔座。
6. 请依规定方式使用电池，切勿移作他用。
7. 如果已过了再充电时间，电池仍无法完成充电，请立即停止继续再充电。
8. 请勿将电池放置于高温或高压处，例如微波炉、烘干机或高压容器内。
9. 在发觉有渗漏或异味时，请勿接近远离火源。
10. 请勿在会产生强烈静电的地方使用。
11. 如有电池渗漏、异味、发热、褪色或变形，或在使用、充电或存放时出现任
何异常，请立即将它从装备或电池充电器拆下，并停止使用。
12. 请勿浸泡电池或让任何液体流入电池内部。导电液体进入（如水），可能造
成电池损坏，甚至可导致火灾或爆炸。将电池存放在阴凉、干燥的地方，远
离易燃物品。必须避免将电池置于腐蚀性气体环境中。
注意！
1. 若电池渗漏出的液体进入您的眼睛，请勿搓揉眼睛，并以自来水等干净清水
充分冲洗，立刻送医。
若不加以处理，液体可能会导致眼睛不适。
2. 若液体渗漏至您的皮肤或衣物，请立即以自来水等清水冲洗。
上述情况可能会使皮肤受到刺激。
3. 若初次使用电池时发现生锈、异味、过热、褪色、变形及／或其它异常情况时，
请勿使用并将该电池退还给供货商或厂商。
警告！
如果导电异物接触到锂离子电池的端子，电池可能短
路，并导致火灾。
存放锂离子电池时，请务必遵循下列注意事项。
○ 切勿在存放盒中放置导电的残片，钉子，以及导线，
如铁线和铜线。
○ 或者将电池装在电动工具中，或者在牢固按入电
池盖并挡住通风孔后再存放，以防止短路。( 参照
图 1) 图 1
电池
电池盖
通风口 端子
插销
000BookWH14DBDL2ChS.indb6000BookWH14DBDL2ChS.indb6 2020/10/3012:18:552020/10/3012:18:55
7
中文
锂离子电池运输
当运输一个锂离子电池，请注意以下预防措施。
警告！
告知运输公司，包装内包含一个锂离子电池，告知该
公司其功率输出并且要按照运输公司的指引安排运输。
● 功率输出超过 100 Wh 的锂离子电池被视作危险物
品运输分类并且需要特别申请程序。
● 对于境外运输，您必须遵守国际法以及输入国的规
章和条例。
USB 设备连接器使用注意事项
发生意外情况时，本产品连接的 USB 中保存的数据可能发生损坏或丢失。使用
本产品前，请务必备份 USB 设备中的数据。
请注意，如 USB 设备中存储的数据发生损坏、丢失或连接的设备发生损坏，本
公司概不负责。
防尘和防水功能注意事项
本产品符合国际 IEC 标准中规定的电气设备 IP56 防护等级（防尘和防水）。( 装
配有电池时，仅重要的组件符合 IP56 防护等级。)
[IP 代码描述 ]
IP56
防水等级
强水流从各方向喷射时务必不会对设备产生不良影响（防水）。
（使用直径 12.5mm 的喷嘴时，请在距离 3 米左右处进行喷射，每分钟喷
射 100L 水，每个方向喷射约 3 分钟。）
固体异物侵入防护等级
完全杜绝灰尘落入对设备造成不良干扰（防尘）。
（将设备在实验室中静置 8 小时，使用搅拌泵以 2 千克 / 立方米的速度将
滑石粉颗粒的直径搅拌至 75μm 以下，使其漂浮在空中。）
虽然设备已配备了防尘、防水设计，但并不能排除发生故障的可能性。请勿将
设备放置在可能会存在大量灰尘、溅到大量水或雨水的环境中。
Wh
输出功率
2至3位数
图 2
000BookWH14DBDL2ChS.indb7000BookWH14DBDL2ChS.indb7 2020/10/3012:18:562020/10/3012:18:56
8
中文
符号
警告！
如下所示的符号用于本机。使用前请务必理解其含意。
为降低伤害风险，用户必须阅
读使用说明书 n0空载转速
直流电 /min 每分钟的振动次数
V额定电压 警告
规格
电动工具
型式 WH14DBDL2 WH18DBDL2
电压 14.4 V 18 V
空载转速
强力模式 0 － 2800 /min 0 － 2900 /min
正常模式 0 － 2800 /min 0 － 2900 /min
轻柔模式 0 － 900 /min 0 － 900 /min
自钻螺钉模式 0 － 2800 /min 0 － 2900 /min
能力
小螺钉 M4 － M10
普通螺栓 M5 － M16 M5 － M18
高强度抗拉螺栓 M5 － M14
自钻螺钉 φ3.5 － φ6
旋紧扭矩
最大 175 N.m 最大 207 N.m
在 20℃的温度下完全充电时，
旋紧 M14 高强度抗拉螺栓
旋紧时间 ：3 秒
钎柄尺寸 6.35 mm 六角螺栓
电池
BSL1460 ：锂离子 14.4 V
（6.0 Ah 8 节）
BSL1850 ：
锂离子 18 V
（5.0 Ah
10 节）
BSL1860 ：
锂离子 18 V
（6.0 Ah
10 节）
重量 1.4 kg
( 安装 BSL1460)
1.6 kg
( 安装 BSL1850,
BSL1860)
000BookWH14DBDL2ChS.indb8000BookWH14DBDL2ChS.indb8 2020/10/3012:18:562020/10/3012:18:56
9
中文
充电器
型式 UC18YSL3
充电电压 14.4 － 18 V
重量 0.6 kg
标准附件
除了主机 (1 台) 外，产品包中还包括表中所列的附件。
表 1
WH14DBDL2 WH18DBDL2 WH18DBDL2
(
NNK
)
充电器（UC18YSL3） 11－
电池（BSL1460） 2－－
电池
（BSL1850), (BSL1860） －2－
电池盖 11－
塑料盒 111
根据工具套件的规格不同，所提供的充电器和电池会有所不同。
用途
旋紧和拆除机用螺丝、木螺丝、自攻螺丝等。
000BookWH14DBDL2ChS.indb9000BookWH14DBDL2ChS.indb9 2020/10/3012:18:562020/10/3012:18:56
10
中文
电池的拆卸／安装法
1. 电池的拆卸法
请先紧抓住把手、然后再推压电池插销以拆下
电池 (参照图 3 和图 4)。
注意！
切勿使电池短路。
2. 电池的安装法
插入电池时请注意极性 (参照图 4)。
充电
使用电动工具之前，按下述方法将电池进行充电。
1. 将充电器的电源线连接到插座。
当充电器的插头接上插座时，充电指示灯将呈红色
闪烁（间隔 1 秒）。
2. 将电池插入充电器。
如 图5所示，将电池紧紧地插入充电器。
3. 充电
将电池插入充电器后，充电指示灯将呈蓝色闪烁。
电池完全充电后，充电指示灯将持续点亮呈绿色。
( 参照 表2 )
图 3
通风孔 端子
电池盖
电池
插销
插销 把手
按
插入
图 4
拉出
电池
电池
导轨
充电指示灯
图 5
000BookWH14DBDL2ChS.indb10000BookWH14DBDL2ChS.indb10 2020/10/3012:18:562020/10/3012:18:56
