Hisense RB390N4AC2 Manuale utente

RB390N4BFE

RB390N4AC2

RB390N4GBE

Sadržaj

Informacije o sigurnosti i upozorenja ....... 2

Postavljanje novog uređaja ..................... 8

Okretanje vrata ........................................ 9

Opis uređaja .......................................... 13

Opis uređaja .......................................... 14

Kontrolna ploča ..................................... 16

Uporaba uređaja .................................... 20

Korisni savjeti ......................................... 23

Čišćenje i održavanje ............................. 24

Utvrđivanje i rješavanje problema .......... 25

Zbrinjavanje uređaja .............................. 27

Informacije o sigurnosti i upozorenja

Zbog vaše sigurnosti i pravilne uporabe, prije postavljanja i prve uporabe uređaja

pažljivo pročitajte ove upute uključujući savjete i upozorenja. Kako bi se izbjegle

nepotrebne pogreške i nesreće, važno je da sve osobe koje koriste uređaj budu dobro

upoznate s njegovim načinom rada i sigurnosnim značajkama. Spremite ove upute i

pobrinite se da ostanu uz uređaj ako ga preselite ili prodate, kako bi ih svatko tko ga

koristi tijekom cijelog njegovog uporabnog vijeka bio propisno upoznat s napomenama

o njegovoj uporabi i sigurnosti.

Radi sigurnosti ljudi i imovine, pridržavajte se mjera opreza u ovim uputama, jer

proizvođač ne odgovara za štete nastale uslijed njihova nepridržavanja.

Sigurnost djece i nemoćnih osoba

 Prema EN normi

Djeca od 8 godina nadalje i osobe smanjenih psihofizičkih, osjetilnih ili mentalnih

sposobnosti ili s nedovoljnim iskustvom i znanjem smiju koristiti ovaj uređaj samo

ako im je osiguran nadzor ili ako su im dane upute za uporabu uređaja na siguran

način te ako razumiju uz to vezane opasnosti. Djeca se ne smiju igrati s ovim

uređajem. Djeca ne smiju bez nadzora čistiti ili održavati ovaj uređaj.

Djeca od 3 do 8 godina smiju stavljati stvari u hladnjak i vaditi ih iz hladnjaka.

 Prema IEC normi

Ovaj uređaj nije namijenjen uporabi od strane osoba (uključujući djecu) smanjenih

fizičkih, osjetilnih ili mentalnih sposobnosti ili s nedostatkom znanja i iskustva, osim

ako su pod nadzorom osobe zadužene za njihovu sigurnost.

Djecu treba nadzirati kako bi se osiguralo da se ne igraju s ovim uređajem.

 Svu ambalažu držite dalje od djece jer postoji opasnost od gušenja.

 Prilikom zbrinjavanja dotrajalog uređaja, izvucite utikač iz utičnice, prerežite

spojni kabel (što je moguće bliže uređaju) i skinite vrata kako djeca u igri ne

bi doživjela strujni udar ili se zatvorila unutra.

 Ako ovim uređajem, koji ima magnetne brtve na vratima, zamjenjujete neki

stariji uređaj s opružnom bravom (jezičcem) na vratima ili poklopcu,

onesposobite tu bravu prije zbrinjavanja starog uređaja. Time ćete spriječiti

da on postane smrtonosna klopka za dijete.

Opće sigurnosne upute i upozorenja

 UPOZORENJE — Ovaj je uređaj namijenjen uporabi u kućanstvima i za

slične promjene kao što su

 u kuhinjama za osoblje u trgovinama, uredima i drugim radnim okruženjima;

- u kućama na poljoprivrednim gospodarstvima, za goste u hotelima, motelima i

sličnim smještajnim objektima;

- u prenoćištima;

- za catering i slične primjene koje ne spadaju u maloprodaju.

 UPOZORENJE — U uređaju nemojte držati eksplozivne tvari poput raspršivača u

limenoj ambalaži sa zapaljivim plinovima.

 UPOZORENJE — Ako je napojni kabel oštećen, mora ga zamijeniti proizvođač ili

ovlašteni servis kako bi se izbjegle opasnosti.

 UPOZORENJE — Ventilacijski otvori u kućištu ili nekom ugrađenom dijelu uređaja

moraju biti slobodni, bez prepreka.

 UPOZORENJE — Ne upotrebljavajte mehanička ili druga sredstva za ubrzavanje

odleđivanja osim onih koje je preporučio proizvođač.

 UPOZORENJE — Nemojte oštetiti rashladni sustav.

 UPOZORENJE — Ne upotrebljavajte električne uređaje u odjeljcima za spremanje

hrane osim onu vrstu takvih uređaja koje je preporučio proizvođač.

 UPOZORENJE — Rashladno sredstvo i plin za napuhavanje izolacijske pjene su

zapaljivi. Dotrajali uređaj zbrinite isključivo u ovlaštenom reciklažnom centru. Ne

izlažite ga plamenu.

 UPOZORENJE — Prilikom postavljanja uređaja, pazite da ne prignječite ili oštetite

napojni kabel.

 UPOZORENJE — Iza uređaja nemojte postavljati višestruke utičnice ili prijenosne

izvore napajanja.

 UPOZORENJE – Prije stavljanja u hladnjak hranu treba upakirati u vrećice a

tekućine trebaju biti u bocama ili spremnicima s poklopcem kako bi se izbjegao

problem otežanog čišćenja uređaja zbog njegove konstrukcije.

Simbol je znak upozorenja koji ukazuje da su rashladno sredstvo i plin za

napuhavanje izolacijske pjene zapaljivi.

Upozorenje: Opasnost od požara/zapaljivih materijala

Zamjena žarulja

 UPOZORENJE — Korisnik ne smije sam mijenjati žarulje! Ako su žarulje oštećene

obratite se za pomoć službi za korisnike.

Ovo upozorenje vrijedi samo za hladnjake koji imaju rasvjetne žarulje.

Rashladno sredstvo

Rashladni sklop uređaja sadrži rashladno sredstvo izobutan (R600a), prirodni plin

visokog stupnja kompatibilnosti s okolišem, ali je zapaljiv. Pobrinite se da tijekom

transporta i postavljanja uređaja ne dođe do oštećenja ni jedne od komponenti

rashladnog sklopa.

Rashladni plin (R600a) je zapaljiv.

 UPOZORENJE — Hladnjaci sadrže rashladna sredstva i plinove u izolaciji.

Rashladno sredstvo i plinovi moraju se zbrinjavati na profesionalan način, jer mogu

izazvati ozljede očiju ili zapaljenje. Prije propisnog zbrinjavanja uvjerite se da cijevi

rashladnog sredstva nisu oštećene.

Ako je rashladni sklop oštećen:

 Izbjegavajte otvoreni plamen i izvore paljenja.

 Dobro prozračite prostoriju u kojoj se uređaj nalazi.

Opasno je mijenjati specifikacije ovog proizvoda ili ga na bilo koji način preinačavati.

Bilo kakvo oštećenje napojnog kabela može izazvati kratki spoj, požar i/ili strujni udar.

Električna sigurnost

1. Napojni kabel ne smije se produživati.

2. Pazite da utikač kabela nije oštećen ili zdrobljen. Oštećen ili zdrobljen utikač može

se pregrijati i izazvati požar.

3. Strujna utičnica uređaja uvijek mora biti lako dostupna.

4. Nemojte povlačiti napojni kabel.

5. Ako je strujna utičnica labava, nemojte u nju uključivati napojni kabel. Postoji

opasnost od strujnog udara ili požara.

6. Uređaj se ne smije koristiti ako unutarnja rasvjetna žaruljica nema svoj poklopac.

7. Hladnjak se napaja isključivo jednofaznom izmjeničnom strujom od 220240V/50Hz.

Ako je fluktuacija napona tolika da on prelazi gore navedeni raspon, radi sigurnosti na

hladnjak spojite automatski regulator izmjeničnog napona od više od 350 W. Hladnjak

mora biti spojen na posebnu utičnicu, a ne na zajedničku utičnicu s drugim električnim

uređajima. Njegov utikač mora odgovarati utičnici koja ima vod za uzemljenje.

Svakodnevna uporaba

 U uređaju nemojte pohranjivati zapaljive plinove ili tekućine.

Postoji opasnost od eksplozije.

 U uređaju nemojte koristiti nikakve električne uređaje (npr. električne aparate za

sladoled, miksere i sl.).

 Kod odspajanja uređaja, uvijek povlačite utikač, a ne kabel.

 Nemojte stavljati vruće predmete blizu plastičnih dijelova ovog uređaja.

 Nemojte stavljati namirnice izravno uz odvod zraka na stražnjoj stjenci.

 Gotovu upakiranu zamrznutu hranu čuvajte u skladu s uputama proizvođača te

hrane.

 Treba se strogo pridržavati uputa proizvođača o čuvanju namirnica. Pročitajte

odgovarajuće upute za pohranjivanje.

 U dio za zamrzavanje ne stavljajte gazirana pića, jer ona stvaraju pritisak u

bocama/limenkama te mogu eksplodirati i oštetiti uređaj.

 Zamrznuta hrana može izazvati ozebline ako se konzumira izravno iz zamrzivača.

 Ne postavljajte uređaj na mjesto izloženo izravnom sunčevom svjetlu.

 Upaljene svijeće, svjetiljke i druge predmete s otvorenim plamenom držite podalje

od uređaja kako se ne bi zapalio.

 Uređaj je namijenjen za čuvanje hrane i/ili pića u kućanstvima, kao što je opisano

u ovim uputama. Uređaj je težak. Budite pažljivi prilikom njegova pomicanja.

 Nemojte namirnice u dijelu za zamrzavanje vaditi ili dirati vlažnim/mokrim rukama

jer to može izazvati abrazije kože ili ozebline.

 Postolje, ladice, vrata itd. nemojte koristiti za stajanje ili kao oslonac.

 Jednom odmrznute namirnice ne smiju se ponovno zamrzavati.

 Nemojte konzumirati sladolede ili kocke leda izravno iz zamrzivača jer to može

izazvati ozebline u ustima i na usnama.

 Kako biste izbjegli padanje predmeta i ozljede ili oštećenja uređaja, nemojte

pretrpavati police na vratima ili ladice.

Oprez!

Održavanje i čišćenje

 Prije održavanja isključite uređaj i izvucite napojni kabel iz utičnice.

 Nemojte čistiti uređaj metalnim predmetima, parnim strojevima, eteričnim uljima,

organskim otapalima ili abrazivnim sredstvima.

 Nemojte uklanjati led oštrim predmetima. Upotrijebite plastičnu strugalicu.

Instalacija – važno!

 Pridržavajte se ovdje navedenih uputa za spajanje na mrežu.

 Raspakirajte uređaj i provjerite je li oštećen.

Ako je uređaj oštećen, nemojte ga spajati na struju. Eventualna oštećenja odmah

prijavite prodavatelju. U tom slučaju sačuvajte ambalažu.

 Prije spajanja uređaja na mrežu preporuča se pričekati najmanje četiri sata kako bi

se ulje vratilo u kompresor.

 Oko uređaja ostavite dovoljno prostora za cirkuliranje zraka jer se on u protivnom

može pregrijati. Da biste postigli dostatnu ventilaciju, slijedite upute o instalaciji.

 Kad god je to moguće, stražnja stjenka uređaja ne smije biti preblizu zidu kako ne

bi došlo do kontakta s toplim dijelovima (kompresor, kondenzator), jer postoji

opasnost od požara. Slijedite upute o instalaciji.

 Uređaj ne smije biti smješten blizu radijatora ili štednjaka.

 Pobrinite se da nakon postavljanja uređaja utikač priključnog kabela bude lako

dostupan.

Servis

 Sve električne radove potrebne za servisiranje uređaja prepustite stručnom

električaru ili kvalificiranoj osobi.

 Ovaj uređaj treba servisirati ovlašteni servis i moraju se koristiti samo originalni

rezervni dijelovi.

1) Ako je uređaj "Frost Free"

2) Ako uređaj ima odjeljak za zamrzavanje.

Postavljanje novog uređaja

Prije prve uporabe ovog uređaja, morate se

upoznati sa sljedećim korisnim savjetima.

Ventilacija uređaja

Kako biste poboljšali učinkovitost

rashladnog sustava i uštedjeli

energiju, potrebno je održavati

dobru ventilaciju

oko uređaja za rasipanje topline. Zbog toga

treba oko uređaja ostaviti dovoljno slobodnog

prostora. Preporuka: Preporuča se da bude

5070 mm prostora od stražnje strane uređaja

do zida, najmanje 100mm od njegove gornje

plohe, najmanje 100mm od njegove bočne

stranice do zida i slobodan prostor ispred

uređaja kako bi se vrata mogla otvarati za

115o kako je prikazano na sljedećim

dijagramima.

Napomena:

 Ovaj uređaj dobro radi u klimatskim razredima

koji su prikazani u sljedećoj tablici.

Ako se duže vrijeme ostavi na nekoj temperaturi

iznad ili ispod navedenog raspona možda neće

raditi kako treba.

Klimatski razred Okolna temperatura

SN +10oC do +32 oC

N +16oC do +32 oC

ST +16oC do +38 oC

 Uređaj postavite na suhom mjestu kako biste

izbjegli visoku vlagu.

 Ne izlažite uređaj izravnom sunčevom svjetlu,

kiši ili mrazu. Uređaj postavite podalje od izvora

topline kao što su peći, vatra ili grijalice.

Niveliranje uređaja

 Za dobro niveliranje i cirkulaciju zraka u donjem

stražnjem dijelu uređaja, treba podesiti nožice

na dnu uređaja. Podesiti ih možete rukom ili

koristeći neki prikladni ključ.

 Kako biste omogućili da se vrata sama

zatvaraju, gornji dio nagnite prema natrag za

oko 10mm.

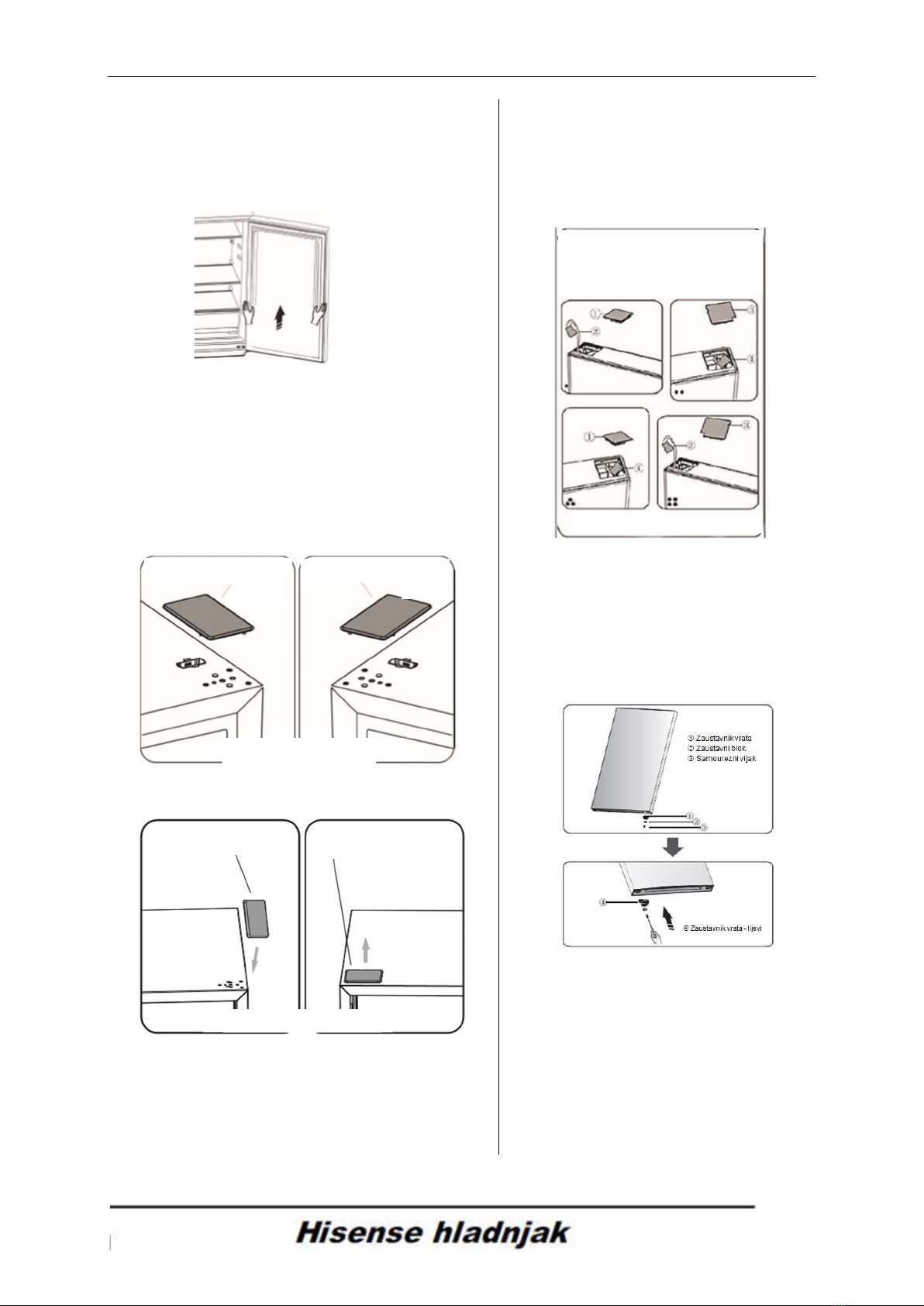

Okretanje vrata

Strana prema kojoj se vrata otvaraju može se po

potrebi promijeniti, s desne strane (kako se uređaj

isporučuje) na lijevu stranu.

Upozorenje! Kad okrećete vrata, uređaj ne smije

biti priključen na mrežu. Uvjerite se da je utikač

izvađen iz utičnice.

Alati koji će vam trebati

Ne isporučuju se uz uređaj

Usadni ključ

8mm

Odvijač s

tankim vrhom

Lopatica za

kitanje

Križni odvijač Francuski

ključ Ključ 8mm

Napomena: Po potrebi možete hladnjak položiti

na leđa kako biste mogli pristupiti postolju.

Trebate ga položiti na mekanu pjenastu

ambalažu ili sličan materijal kako biste spriječili

oštećenje stražnje ploče hladnjaka.

Kod okretanja vrata općenito se preporučaju

sljedeći koraci. Ako neki dijelovi nisu prikazani

na donjoj slici, zanemarite pripadajući opis.

1. Postavite hladnjak uspravno. Otvorite gornja

vrata kako biste izvadili police (da se ne bi

oštetile) i zatim zatvorite vrata.

2. Izvadite dio, zatim spustite dio  s gornje

desne strane hladnjaka.

3. Odvijte vijke  i šarke . Kod hladnjaka sa

zaslonom na vratima morate zaobići priključak

 kroz otvor šarke. (Prilikom ugradnje gornja

vrata držite rukom.)

 Specijalni prirubni vijak

 Gornja šarka

 Specijalni prirubni vijak

 Gornja šarka

 Električni priključak

 samourezni vijak

 poklopac gornje šarke

Polica na vratima

4. Skinite gornja vrata sa srednje šarke tako da vrata

pažljivo podignete ravno prema gore. Zatim gornja

vrata položite na neku glatku površinu s gornjom

stranom okrenutom prema gore.

5. Ako hladnjak ima zaslon na vratima izvadite

poklopac rupice za vijak (desni) iz plastične vrećice i

stavite ga na gornju desnu stranu kućišta hladnjaka.

Nakon toga uklonite poklopac rupice za vijak (lijevi) s

gornje lijeve strane uređaja i odložite ga u vrećicu.

U slučaju da hladnjak nema zaslon na vratima izvucite

poklopac rupice za vijak s lijeve strane prema gore i

učvrstite ga na desnoj strani.

6. Ako hladnjak ima zaslon na vratima

uklonite dio  s gornje lijeve strane gornjeg

poklopca i izvadite dio . Zatim uklonite dio

 i stavite dio ④ u gornju desnu stranu

gornjeg poklopca. .

7. Odvijte vijak  i skinite dio  i dio ,

pomoću vijka  ugradite zamjenski

zaustavnik vrata  (koji se isporučuje i

plastičnoj vrećici) na lijevu stranu. Dio 

sačuvajte s uređajem za buduću uporabu.

 Kutni poklopac (lijevi)

 Električni priključak (lijevi)

 Kutni poklopac (desni)

 Električni priključak (desni)

MODEL SA ZASLONOM

MODEL BEZ ZASLONA

POKLOPAC RUPE ZA VIJAK POKLOPAC RUPE ZA VIJAK

DESNI LIJEVI

POKLOPAC RUPE ZA VIJAK POKLOPAC RUPE ZA VIJAK

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Hisense Congelatore

Hisense

Hisense FC125D4AW1 Istruzioni per il montaggio

Hisense

Hisense RB390N4AD10 Istruzioni per il montaggio

Hisense

Hisense FUV124D4AW1 Istruzioni per il montaggio

Hisense

Hisense RB390N4WBE Istruzioni per il montaggio

Hisense

Hisense HR6CF146 Istruzioni per il montaggio

Hisense

Hisense RB390N4WB1 Istruzioni per il montaggio

Hisense

Hisense RB440N4ACA Istruzioni per il montaggio

Hisense

Hisense HR6CF144 Istruzioni per il montaggio

Hisense

Hisense HCF07EE8WW00 Istruzioni per il montaggio

Hisense

Hisense RB440N4WWF Istruzioni per il montaggio

Hisense

Hisense RB11N6CSE Istruzioni per il montaggio

Hisense

Hisense RB435N4WCE Istruzioni per il montaggio

Hisense

Hisense HR6VFF177A Istruzioni operative

Hisense

Hisense H130CFS Istruzioni per il montaggio

Hisense

Hisense RB390N4BCC Istruzioni per il montaggio

Hisense

Hisense HR6CF523 Istruzioni per il montaggio

Hisense

Hisense FC-13DD4SA1 Manuale utente

Hisense

Hisense RQ760N4SBFE Istruzioni per il montaggio

Hisense

Hisense FC-12DD4SQA Manuale utente

Hisense

Hisense fc72d6bwe Istruzioni per il montaggio

Hisense

Hisense RS741N4AC2 Istruzioni per il montaggio

Hisense

Hisense FD90D6AWD Manuale utente

Hisense

Hisense RB395N4WF1 Istruzioni per il montaggio

Hisense

Hisense RB390N4CCD1 Istruzioni per il montaggio

Manuali Congelatore popolari di altre marche

Siemens

Siemens GU..D SERIES Manuale utente

Omcan

Omcan FR-CN-0155 Manuale utente

Beko

Beko FNE290E24W Manuale utente

Electrolux

Electrolux ARCTIS G 8 60 50-6I Manuale utente

Electrolux

Electrolux EUF2042AOX Manuale utente

Dometic

Dometic CoolFreeze CFX95DZ Manuale utente

Electrolux

Electrolux EUF7000W1 Manuale utente

Polar Electro

Polar Electro CT330 Manuale utente

MPM

MPM MPM-145-SK Series Manuale utente

SAF

SAF PRESTOTIG 200AC/DC Guida rapida

Zanussi

Zanussi ZFT11407WA Manuale utente

AEG

AEG A63190GT Manuale utente

AEG

AEG A81000TNW0 Manuale utente

Matsui

Matsui MUC50S15E Manuale utente

NEFF

NEFF G4344X8 Manuale utente

Frigidaire

Frigidaire FV 1246 H Manuale utente

Frigidaire

Frigidaire FFC13K1AW Manuale utente

Electrolux

Electrolux EU 2400C Manuale utente
