Hitachi DH 45SA Manuale

POWER TOOLS

TECHNICAL DATA

AND

SERVICE MANUAL

HAMMER DRILL

DH 45SA

SPECIFICATIONS AND PARTS ARE SUBJECT TO CHANGE FOR IMPROVEMENT

LIST No. E457 Apr. 2000

MODELS

DH 45SA

CONTENTS

Page[ Business Section ]

1. PRODUCT NAME

•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 1

2. MARKETING OBJECTIVE •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 1

3. APPLICATIONS •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 1

4. SELLING POINTS ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 2

4-1. Selling Point Descriptions ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 3

5. SPECIFICATIONS ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 4

5-1. Specifications •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 4

5-2. Optional Accessories ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 5

6. COMPARISONS WITH SIMILAR PRODUCTS •••••••••••••••••••••••••••••••••••••• ••••••••••••••••••••••••••••••••••••••

6-1. Specification Comparisons •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

6-2. Drilling Speed Comparison••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

6-3. Chiseling Performance •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

7. PRECAUTIONS IN SALES PROMOTION •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

7-1. Handling Instructions •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

8. REFERENCES ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

8-1. Grease Replacement Procedures •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

8-2. O-Ring Replacement ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

8-3. Structure of the DH 45SA Hammer Drill •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

[ Service Section ]

9. PRECAUTIONS IN DISASSEMBLYAND REASSEMBLY•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

9-1. Disassembly ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

9-2. Reassembly ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

9-3. Screw Lock TB 1401 •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

9-4. Tightening Torque •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

9-5. Wiring Diagrams •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

9-6. Insulation Tests ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

9-7. No-load Current Values •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

10. STANDARD REPAIR TIME (UNIT) SCHEDULES ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

[ Appendix ]

Assembly Diagram for DH 45SA•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

Notice for use

Specifications and parts are subject to change for improvement.

Refer to Hitachi Power Tool Technical News for further information.

--- 1 ---

1. PRODUCT NAME

Hitachi Hammer Drill, Model DH 45SA

2. MARKETING OBJECTIVE

There are four shank types in the 40 --- 50 mm market.

(1) Hexagon (13 mm ), (2) Hexagon (19 mm-Kango-), (3) SDS max, (4) Spline

The market tendency shows growth of the SDS max shank share, however, the hexagon (13 mm) shank retains

its No. 1 share in many markets because of economical accessory prices and compatibility with customer's

existing tools and accessories. Recently, demand for bigger dia. hole drilling is increasing year by year for

computer cable wiring and anchoring for earthquake-proof reinforcement work.

To meet market demand for a powerful, larger capacity Hammer Drill with hexagon (13 mm) shank, the Model

DH 45SA was developed as an advanced version of Model DH 40SA/YB.

The key features are as follows:

High performance, fast drilling speed: 80 % faster (at maximum) than DH 40SA/YB

Less fatigue, comfortable operation using the soft-grip & shock-absorbing handle

Other features (grease-packed lubrication, ergonomic exterior design)

3. APPLICATIONS

Concrete drilling

Drilling anchor bolt holes

Crushing, chiseling, grooving, edging, cutting, stripping, compacting/tamping and roughing concrete surfaces

[Applicable examples]

Air conditioning ••••••••••••••••••••••••••••••••Installation of air conditioners and water coolers

Piping and wiring •••••••••••••••••••••••••••••Electric, gas and water supply work

Electric fixtures ••••••••••••••••••••••••••••••• Installation of electrical and lighting fixtures

Sanitary facilities••••••••••••••••••••••••••••••Sanitary plumbing

Interior finishing •••••••••••••••••••••••••••••••Installation of seats, display counters, ducts and interior decoration

Other building, construction and repair work

--- 2 ---

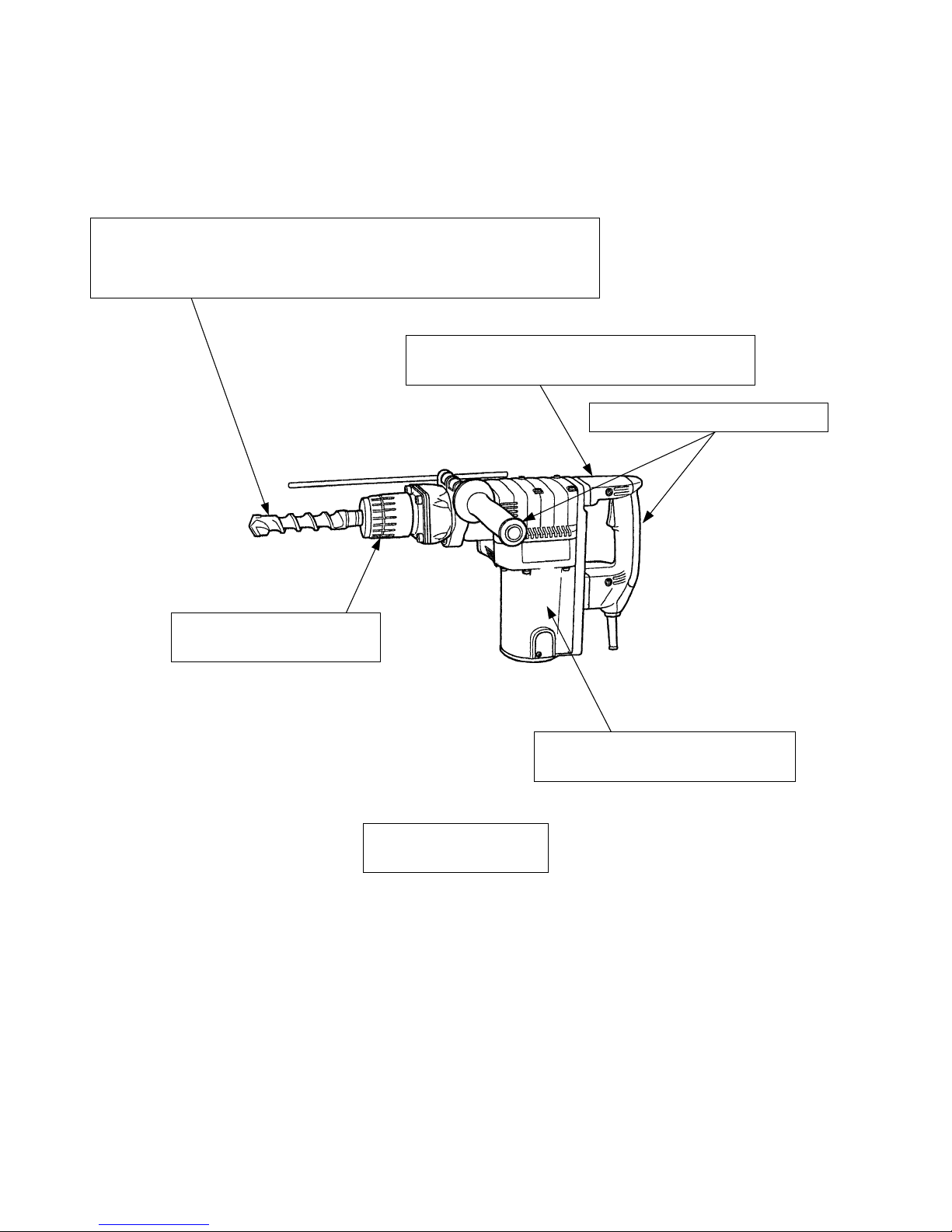

4. SELLING POINTS

Soft-touch handle and side handle

Double-insulation for safer operation

without grounding

Maintenance-free sealed

grease design

Easy-to-use rotary type bit

retainer for quick bit changes

Fig. 1

Vibration-isolating handle provided with

vibration-isolating rubbers reduces operator fatigue

Faster drilling speed and higher efficiency thanks to the powerful motor and

greater striking energy

(About 1.4 times faster than the Model DH 42)

(About 1.8 times faster than the Models DH 40SA/YB)

--- 3 ---

4-1. Selling Point Descriptions

4-1-1. Faster drilling speed

The drilling speed is 40 % faster than that of the Model DH 42, as the Model DH 45SA has greater striking energy

owing to the powerful motor and the total optimization of the rotation speed, striking frequency and the weight of

the striker.

4-1-2. Vibration-isolating handle reduces operator fatigue

The two vibration-isolating rubbers provided between the handle and the crank case, and also between the handle

and the housing efficiently absorb the vibration transmitted from the tool main body to minimize transmission of

vibration to the operator's arms.

4-1-3. Soft-touch handle and side handle

The double-layer molded handle and side handle consist of a plastic resin base covered with a soft plastic layer to

ensure a soft touch and easy grip of the handles.

4-1-4. Easy-to-use tool holder

The easy-to-grip tool holder allows the tool to be attached or removed simply by turning the grip.

4-1-5. Needle-pin type slip clutch

The Model DH 45SA is equipped with a needle-pin type slip clutch to ensure higher accuracy slip torque and

enhanced safety.

Fig. 2

Handle side

Vibration-isolating rubber

--- 4 ---

Material

Housing ••• Glassfiber reinforced polyamide resin (green)

Handle

Handle cover

Crank case cover ••• Glassfiber reinforced polyamide resin (black, gray)

Type of handle

Drill bit (max. dia.): 45 mm (1-3/4"), core bit (max.dia.): 120 mm (4-3/4")

5. SPECIFICATIONS

5-1. Specifications

Capacity

Power source

Voltage, current, input

Type of switch

Enclosure

Dimensions

Weight

Packaging

Standard accessories

Net*

Gross

AC single phase 50 Hz or 60 Hz

300/min.

250/min.

Trigger switch

D-type handle and side handle

10.3 kg (22.7 lbs.)

15.2 kg (33.4 lbs.)

Corrugated cardboard box

Plastic case •••••••••••••••••••••••••••••••••••••• 1

Side handle ••••••••••••••••••••••••••••••••••••••• 1

Hex. bar wrench 5 mm ••••••••••••••••••••••• 1

Hex. bar wrench 6 mm ••••••••••••••••••••••• 1

Hex. bar wrench 8 mm ••••••••••••••••••••••• 1

Stopper •••••••••••••••••••••••••••••••••••••••••••• 1

Grease (A) •••••••••••••••••••••••••••••••••••••••• 1

Dust cap ••••••••••••••••••••••••••••••••••••••••••• 1

Voltage (V)

Current (A)

Input (W)

110 115 127 220 230 240

13.4 12.8 11.6 6.6 6.4 6.2

1400

* Net weight excludes cord and side handle.

Rotation

speed No-load

Full-load

Type of motor AC single phase commutator motor

Full-load blow 2,500/min.

Insulation structure Double insulation

Plastic case color Off-black green

478 mm x 293 mm x 120 mm (Length x Height x Width)

(18-13/16" x 11-9/16" x 4-3/4")

--- 5 ---

5-2. Optional Accessories

1. Drilling work for through-holes (rotation + striking)

(1) Drill bit (hexagon shaft)

Code No.

985721

---

985724

---

985727

985730

985733

---

985736

---

985739

313322

280 (11")

Overall length (mm)

Outer diameter (mm)

16 (5/8")

18 (11/16")

19 (3/4")

20 (25/32")

22 (7/8")

25 (31/32")

28 (1-7/64")

30 (1-3/16")

32 (1-1/4")

35 (1-3/8")

38 (1-1/2")

40 (1-9/16")

Code No.

985720

---

985723

---

985726

985729

985732

---

985735

---

985738

---

400 (15-3/4") Code No.

991330

991331

991332

991333

991335

991336

991337

991338

991339

991340

991341

---

550 (21-5/8")

Code No.

985722

---

985725

991334

985728

985731

985734

---

985737

---

985740

---

505 (19-7/8")

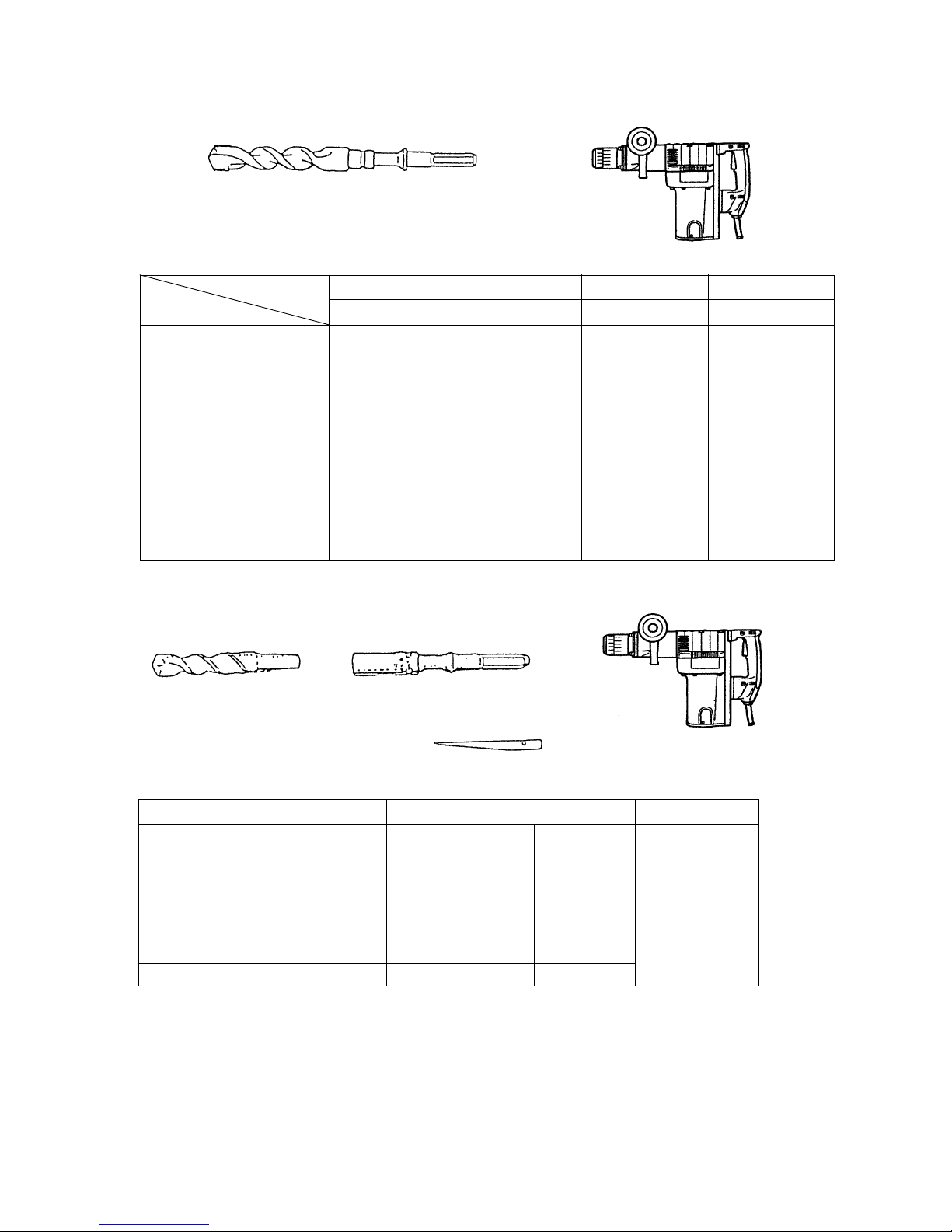

2. Drilling work for anchor holes (rotation + striking)

(1) Drill bit (taper shank) (2) Taper shank adapter

(3) Cotter

Outer diameter (mm) Code No.

11 (7/16") 944460

12.3 (15/32") 944461

12.7 (1/2") 993038

14.3 (9/16") 944462

14.5 (9/16") 944500

17.5 (11/16") 944463

21.5 (27/32") 944464

(1) Drill bit (taper shank) (2) Taper shank adapter

Taper dimension Code No.

Morse taper No.1

Morse taper No.2

985750

985751

944477

Code No.

--- 6 ---

Outer diameter (in.)

54 mm (2-1/8")

64 mm (2-17/32")

79 mm (3-1/8")

94 mm (3-11/16")

105 mm (4-1/8")

120 mm (4-3/4")

Code No.

955155

956002

955157

956004

955159

956006

A-taper

B-taper

9.7 mm (3/8") x 1/20 Taper (A) 985754

12.9 mm (1/2") x 1/20 Taper (B) 985755

Taper shank adapters forA-taper or

B-taper shanks are provided as optional

accessories. Taper shank drill bits are

not provided.

For Australia

K-taper shank adapter 992813

A ratio shank adapter is provided as an optional accessory, but corresponding drill bits are not provided.

(1) Drill bit (ratio shank) (2) Ratio shank adapter Code No. 985761

3. Boring work for large-dia. holes (rotation + striking)

++++

(2) Guide plate

Core bits with outer diameter of 32, 35, 38, 45, 54, 64, 79, 105, 120 mm (1-1/4", 1-3/8", 1-1/2", 1-25/32",

2-1/8", 2-17/32", 3-1/8", 3-11/16", 4-1/8", 4-3/4")

[Guide plate is not used with core bits with outer diameter of 25 mm (31/32") and 29 mm (1-5/32")]

(3) Core bit

Outer diameter (in.)

25 mm (31/32")

29 mm (1-5/32")

32 mm (1-1/4")

35 mm (1-3/8")

38 mm (1-1/2")

45 mm (1-25/32")

Code No.

955994

955995

955996

955998

956000

955154

(4) Core bit shank

(1) Center pin

Code No. 956009 for core bits with outer diameter of 32, 35 mm (1-1/4", 1-3/8")

Code No. 955165 for core bits with outer diameter of 38, 45, 54, 64, 79, 94, 105, 120 mm (1-1/2", 1-25/32",

2-1/8", 2-17/32", 3-1/8", 3-11/16", 4-1/8", 4-3/4")

[Center pin is not used with core bits of 25 mm (31/32") and 29 mm (1-5/32")]

Code No. 956008 for core bits with outer diameter of 25, 29, 32 and 35 mm (31/32", 1-5/32", 1-1/4" and 1-3/8")

Code No. 955163 for core bits with outer diameter of 38, 45, 54, 64, 79, 94, 105, 120 mm (1-1/2", 1-25/32",

1-1/8", 1-17/32", 3-11/16", 4-1/8", 4-3/4")

(1) Center pin (2) Guide plate (3) Core bit (4) Core bit shank

--- 7 ---

(1) Anchor adapter (for impact)

Anchor size: W3/8 (No. 30), W1/2 (No. 40)

W5/8 (No.50)

(1) Anchor adapter (for rotation + striking)

Anchor size W1/4 (No. 20), W5/16 (No. 25), W3/8 (No. 30),

W1/2 (No. 40), W5/8 (No. 50)

(2) Drift key (Code No. 944574)

5. Anchor work for self-drilling anchors (striking)

(5) Core bit for efficient drilling

Center pin (C) Core bit (with guide plate) Core bit shank

Code No.

Code No. Outer diameter (in.) Code No.

4. Anchor work for self-drilling anchors (rotation + striking)

65 mm (2-9/16")

80 mm (3-5/32")

90 mm (3-1/2")

100 mm (3-15/16")

105 mm (4-1/8")

992814

992815

992816

992817

992818

903901 992819

W 1/4 (No. 20)

W 5/16 (No. 25)

W 3/8 (No. 30)

W 1/2 (No. 40)

W 5/8 (No. 50)

(1) Anchor size Code No.

985756

985757

985758

985759

985760

W 3/8 (No. 30)

W 1/2 (No. 40)

W 5/8 (No. 50)

(1) Anchor size Code No.

981929

981930

981931

(2) Turning handle (Code No. 944573)

(3) Drift key (Code No. 944574)

--- 8 ---

6. Demolition work (striking)

(1) Bull point

Overall length: 280 mm (11"), 450 mm (17-3/4")

280 mm

450 mm

Overall length Code No.

981922

981923

7. Grooving and edging work (striking)

(1) Cold chisel

Overall length: 280 mm (11"), 450 mm (17-3/4")

280 mm

450 mm

Overall length Code No.

981925

981926

8. Cutting and stripping work (asphalt cutting, etc.) (striking)

(1) Cutter

9. Digging work (substitute pick-ax) (striking)

280 mm (11")

Overall length Code No.

98192445 mm (2")

Width

(1) Scoop

405 mm (16")

Overall length Code No.

956126

Altri manuali per DH 45SA

Indice

Altri manuali Hitachi Trapano

Hitachi

Hitachi DS 7DF Manuale utente

Hitachi

Hitachi DV 14DBL Manuale utente

Hitachi

Hitachi DS 9DVF3 Manuale utente

Hitachi

Hitachi DV 18DGL Manuale utente

Hitachi

Hitachi FDV 16VA Manuale utente

Hitachi

Hitachi DH40FA - 1-9/16" Spline Shank Rotary Hammer Manuale utente

Hitachi

Hitachi DS 9DM Manuale utente

Hitachi

Hitachi D 10VC2 Manuale utente

Hitachi

Hitachi FDV 16VB Manuale dell'operatore

Hitachi

Hitachi D 10VH Guida alla risoluzione dei problemi

Hitachi

Hitachi DB10DL Manuale utente

Hitachi

Hitachi DB3DL2(HL) Manuale utente

Hitachi

Hitachi DS 18DFL Manuale

Hitachi

Hitachi DS 7DT Manuale utente

Hitachi

Hitachi DV 16V Manuale utente

Hitachi

Hitachi DV 20VC Manuale utente

Hitachi

Hitachi DV 18DSFL Manuale utente

Hitachi

Hitachi DB3DL2 Manuale utente

Hitachi

Hitachi DH 50MB Manuale

Hitachi

Hitachi DH 40MR Manuale utente

Hitachi

Hitachi DV 18DSDL Manuale utente

Hitachi

Hitachi DV 14DL2 Manuale utente

Hitachi

Hitachi DV 14DCL2 Manuale utente

Hitachi

Hitachi FD 10SB Manuale utente

Manuali Trapano popolari di altre marche

Makita

Makita BDF456 Manuale utente

Black & Decker

Black & Decker LDX220 Manuale utente

Challenge

Challenge JO Manuale tecnico di riferimento

Makita

Makita LXFD01 Manuale utente

Festool

Festool T18+3 Manuale utente

Milwaukee

Milwaukee M12 FPDX-202X Manuale utente

EINHELL

EINHELL TE-RH 32 E Manuale utente

Makita

Makita DHP484 Manuale utente

Makita

Makita FD05 Manuale utente

Bosch

Bosch PSB 530 RA Manuale utente

Maximum

Maximum 054-1359-4 Manuale utente

Makita

Makita HP332D Manuale utente

Raider

Raider RDP-HD31H Manuale utente

Bort

Bort BPM-1400x2 Manuale utente

Black & Decker

Black & Decker 7266 Manuale utente

KENT USA

KENT USA TRD1230 Manuale utente

Bosch

Bosch GSB 19-2 RE Manuale utente

Bosch

Bosch GSB 21-2 Manuale utente
