Hitachi DS 12DVF Manuale

POWER TOOLS

TECHNICAL DATA

AND

SERVICE MANUAL

CORDLESS DRIVER DRILL

DS 12DVF

SPECIFICATIONS AND PARTS ARE SUBJECT TO CHANGE FOR IMPROVEMENT

LIST No. F868 Feb. 2002

MODEL

DS 12DVF

--- 18 ---

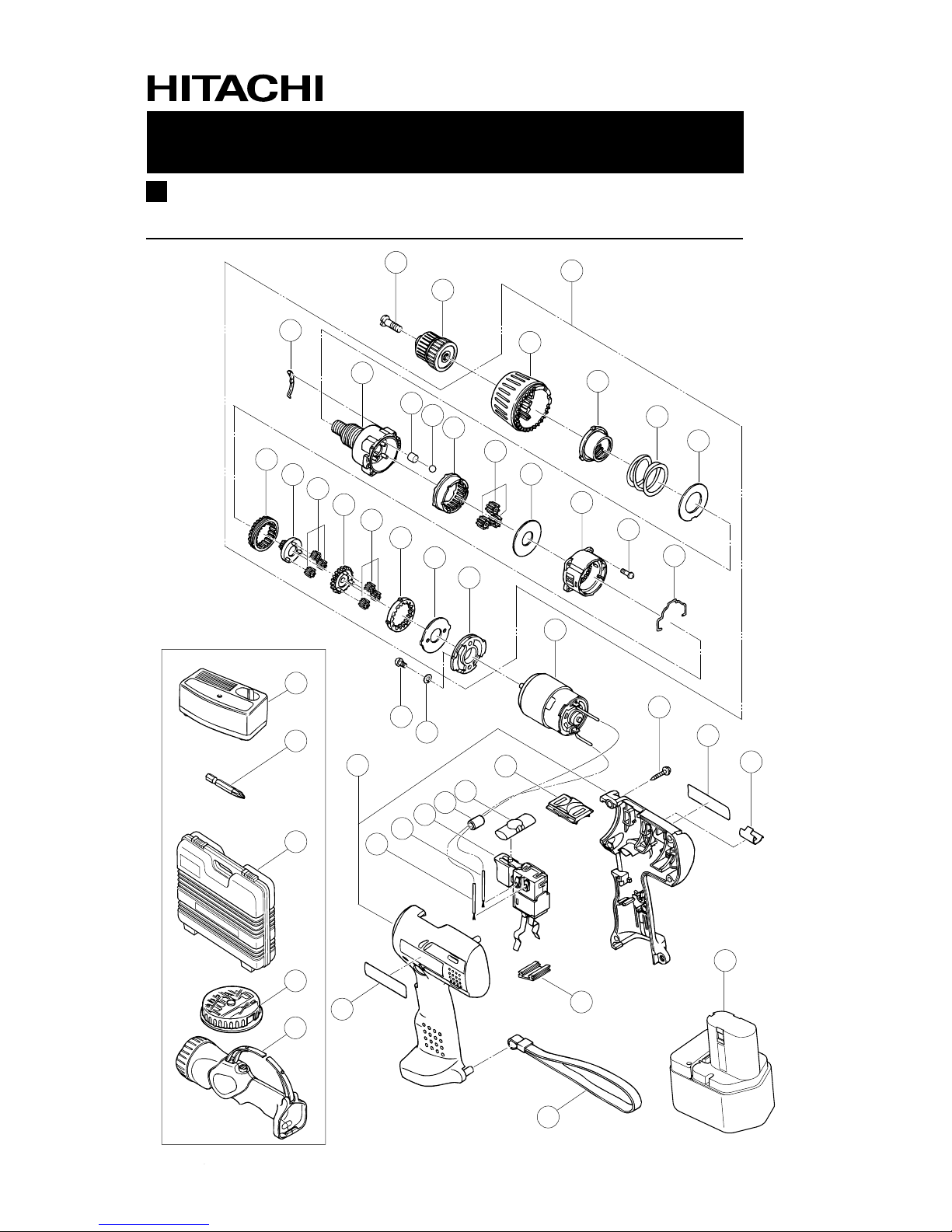

ELECTRIC TOOL PARTS LIST

LIST NO.

CORDLESS DRIVER DRILL

Model DS 12DVF

2002

•

(E1)

F868

10 11 12

19 20

34 35 36 37

501

502

503

504

505

--- 19 ---

*ALTERNATIVE PARTS

ITEM

NO. CODE NO. DESCRIPTION REMARKS

NO.

USED

PARTS

2 -- 02

DS 12DVF

1 318-228 SPECIAL SCREW (LEFT HAND) M5X35 1

2 312-516

DRILL CHUCK 10TLRD-N (W/O CHUCK WRENCH)

3 320-660 GEAR BOX ASS’Y 1 INCLUD.4-25

4 320-661 CAP 1

5 318-232 NUT 1

6 312-709 SPRING 1

7 312-714 WASHER (D) 1

8 312-713 CLICK SPRING 1

9 318-230 FRONT CASE 1

10 319-744 ROLLER 6

11 306-936 STEEL BALL D5 6

12 312-715 RING GEAR 1

13 312-705 PLANET GEAR (C) SET (3 PCS.) 1

14 312-704 WASHER (A) 1

15 312-697 REAR CASE 1

16 315-817 SCREW SET D3X12 (6 PCS.) 1

17 311-962 SHIFT ARM 1

18 315-137 SLIDE RING GEAR 1

19 315-805 PINION (C) 1

20 315-816 PLANET GEAR (B) SET (3 PCS.) 1

21 315-804 PINION (B) 1

22 315-815 PLANET GEAR (A) SET (3 PCS.) 1

23 315-136 FIRST RING GEAR 1

24 312-716 WASHER (B) 1

25 318-231 MOTOR SPACER 1

26 318-244 MOTOR 1

27 991-672 TAPPING SCREW (W/WASHER) D3X16 7

* 28 NAME PLATE 1

29 318-237 BIT HOLDER 1

30 949-203 MACHINE SCREW M3X8 (10 PCS.) 2

31 949-451 SPRING WASHER M3 (10 PCS.) 2

32 320-662 HOUSING (A).(B) SET 1

33 306-041 INTERNAL WIRE (B) (BLACK) 1

34 306-040 INTERNAL WIRE (B) (RED) 1

35 318-245 DC-SPEED CONTROL SWITCH 1

* 36 318-247 FERRITE CORE 1

FOR FRG,BEL,FRA,ESP,HOL,AUT,ITA,SUI

37 319-760 PUSHING BUTTON 1

38 318-234 SHIFT KNOB 1

39 HITACHI LABEL 1

40 306-952 STRAP (BLACK) 1

41 315-141 TERMINAL SUPPORT (A) 1

* 42 320-608 BATTERY EB 1214L (W/ENGLISH N.P.) 1

* 42 320-607 BATTERY EB 1214L (W/ENGLISH N.P.) 1 FOR USA,CAN

* 42 320-606 BATTERY EB 1214L (W/ENGLISH N.P.) 1 FOR NZL,KOR

--- 20 ---

*ALTERNATIVE PARTS

ITEM

NO. CODE NO. DESCRIPTION REMARKS

NO.

USED

STANDARD ACCESSORIES

2 -- 02

DS 12DVF

501 CHARGER (MODEL UC 12SD) 1

502 318-236 + DRIVER BIT NO.2 55L 1

503 319-967 CASE 1

504 BIT SET 1

505 TORCHLIGHT (MODEL UB 12D) 1
