Hitachi DS 9DVF3 Manuale utente

DS 9DVF3 •DS 12DVF3

使用说明书

HANDLING INSTRUCTIONS

日立牌充电式起子电钻

Cordless Driver Drill

使用前务请详加阅读

Read through carefully and understand these instructions before use.

DS 12DVF3

3231

910

11 12

(A)

QT Q

(B)

9.6 V 充电式电池 (用于DS9DVF3)

12 V 充电式电池 (用于DS12DVF3)

插销

拉出

插入

把手

按

插入

指示灯

充电式电池连接孔

电钻机标记

离合器转盘

三角标记

弱

强

线

变速开关

低速

高速

环

导套

旋紧

放松

扳机开关

选择按钮

和标记

挂钩

旋松

弹簧

较大直径朝外

9.6 V Rechargeable battery (For DS9DVF3)

12 V Rechargeable battery (For DS12DVF3)

Latch

Pull out

Insert

Handle

Push

Insert

Pilot lamp

Hole for connecting the rechargeable battery

Drill mark

Clutch dial

Triangle mark

Weak

Strong

Line

Shift knob

Low speed

High speed

Ring

Sleeve

Tighten

Loosen

Trigger switch

Selector button

and marks

Hook

Loosen

Spring

Larger diameter faces away

作业上的一般注意事项

1. 工作场所应打扫干净，清理妥当。杂乱无章将导

致事故。

2. 避免危险的环境，请勿让电动工具与充电器淋到

雨，不可在潮湿地方使用电动工具和充电器，工

作地点要保持明亮。请勿在易燃或爆炸性物质附

近使用电动工具和充电器。不可在存放易燃液体

或气体的地方使用电动工具和充电器。

3. 在无监督的情况下小孩或体弱者不适宜使用此电

动工具。应监督小孩不要让其玩耍电动工具。所

有访客均须保持安全距离。

4. 保存现未使用的工具和充电器。未使用电动工具

和充电器时，须将它们存放在干燥处、高处或能

上锁处，以防止小孩和体弱者取到。请将电动工

具和充电器存放在温度低于 40℃ 地方。

5. 不得使劲用力推压。电动工具需按设计条件才能

有效而安全地工作。绝不可勉强。

6. 妥选使用工具。不可用小型工具或附件去干重

活。

7. 服装要穿戴齐整。衣服或服饰不可松驰，以免卷

入活动部件内。在室外工作时，最好戴橡胶手

套，穿上鞋袜。

8. 使用电动工具时，大部分需要戴安全眼镜。如果

作业中灰尘多，还要戴上面具或防尘口罩。

9. 塞绳不可滥用。充电器切勿拿着塞绳搬动或从插

座中拔出。不可让塞绳受热、沾油或碰到锐利的

棱角。

10. 作业以安全第一为原则。工件要用夹具或台钳卡

紧。这样做，比用手按压更为可靠，也能够让双

手专心操作。

11. 作业时脚步要站稳，身体姿势要保持平衡。

12. 电动工具要小心保养。刀具要经常保持锋利、清

洁，以确保性能与安全。请按照润滑剂和所变更

的附件说明进行。

13. 充电器不用时或维修检查时，务请将充电器的插

头从插座中拔出。

14. 拆下卡盘扳手和扳手。打开开关之前，总要先检

查扳手是否从工具上卸下。

15. 谨防不慎打开开关。搬运钻机时，请勿将手指搁

在开关上。

16. 请勿使用未经指定的充电器以免发生危险。

17. 只能使用日立指定的更换零件。

18. 不得使用电动工具去进行规定以外的其它作业。

19. 为了防止人体受伤，只能使用本说明书或日立牌

产品目录中所指定的附件。

20. 只能请授权的服务店来修理本工具。对于因非授

权者的修理或因错误使用了本工具而造成的工具

损伤或人体伤害，本制造公司概不负责。

21. 为了保证设计的完整性，电动工具和充电器的盖

罩和螺钉类不可随便拆除。

22. 务请在铭牌上规定的电压下使用充电器。

23. 除非电线插头已从电源插座拆下，绝不可接触转

动部分或附件。

24. 使用前务请充电。

25. 请勿使用未经指定的电池。请勿将未经指定的普

通干电池、充电式电池或汽车蓄电池连接于电动

工具上。

26. 请勿使用含有升压器的变压器。

27. 请勿用引擎发电机或直流电源装置对电池进行充

电。

28. 务请在室内进行充电。充电时，充电器和电池会

稍微变热，因此，不要在直射阳光处充电，而应

在湿度低、通风好的阴凉处进行充电。

29. 在高处作业时，要注意下面的动静。作业前，应

先确认下面无人。

30. 进行授权服务时，请使用本说明书中的组装分解

图。

31. 如果电源线破损，必须由厂家或其维修代理店或具

有同等资格的技术人员更换，以避免发生危险。

充电式起子电钻机使用上的注

意事项

1. 务请在10℃～40℃的温度下进行充电。温度低于

10℃将会导致充电过度，极其危险。电池不能在

高于40℃的温度下充电。

最适合于充电的温度是20～25℃。

2. 充电结束时，在下节电池充电之前，请先将充电

器放置大约15分钟。

请不要连续充电两节电池以上。

3. 勿让杂质进入充电式电池连结口内。

4. 切勿拆卸充电式电池与充电器。

5. 切勿使充电式电池短路。使电池短路将会造成很

大的电流和过热，从而烧坏电池。

规格

电动工具

型式 DS9DVF3 DS12DVF3

无负荷速度（低/高） 0 - 280/0 - 840 转/分 0 - 350/0 - 1050 转/分

木料 (厚 18 mm) 21 mm 25 mm

钻孔金属 (厚 1.6 mm) 钢材： 10 mm，钢材： 12 mm，

能力铝材： 12 mm 铝材： 15 mm

螺丝机用螺丝 6 mm 6 mm

紧固木螺丝 5.8 mm (直径) × 45 mm (长) 5.8 mm (直径) × 63 mm (长)

（应有导孔）（应有导孔）

充电式电池 EB914S: Ni-Cd 9.6 V EB1214S: Ni-Cd 12 V

(1.4 Ah 8 节电池） (1.4 Ah 10 节电池）

重量 1.4 kg 1.5 kg

6. 请勿将电池丢入火中。

电池受热将会爆炸。

7. 在墙壁、地板或天花板上钻孔时，应检查是否有

埋设的电源线等。

8. 充电后电池寿命太短不够使用时，请尽快将电池

送往经销店。请勿将用过的电池乱丢。

9. 请勿使用耗竭了的电池，否则会损坏充电器。

10. 请勿将异物插入充电器的通风口。

若将金属异物或易燃物插入通风口的话，将会引

起触电事故或使充电器受损。

11. 当把钻头装入无键夹盘时，请充分旋紧导套。如

果导套没有旋紧，钻头则会松脱，从而造成伤

害。

充电器

型式 UC18YG

充电电压 7.2 - 18 V

重量 0.3 kg

选购附件（分开销售）

1. 电池 (EB914S) (用于 DS9DVF3)

2. 电池 (EB1214S) (用于 DS12DVF3)

选购附件可能不预先通告而已予更改。

标准附件

标准附件可能不预先通告而已予更改。

1 十字槽头螺丝刀头

(2 号 × 65L) .......................... 1

DS9DVF3 2 充电器(UC18YG) ................. 1

3 塑料盒 ................................... 1

1 十字槽头螺丝刀头

(2 号 × 65L) .......................... 1

DS12DVF3 2 充电器(UC18YG) ................. 1

3 塑料盒 ................................... 1

用途

嘷旋紧和拆除机用螺丝、木螺丝、自攻螺丝等。

嘷钻各种金属。

嘷钻各种木料。

电池的拆卸／安装法

1. 电池的拆卸法

请先紧抓住把手、然后再推压电池插销以拆下电

池（参照图 1 和图 2）。

注意:

切勿使电池短路。

2. 电池的安装法

插入电池时请注意极性（参照图 2）。

充电

使用电动工具之前，按下述方法将电池进行充电。

1. 将充电器的电源线插头插入插座

接好电源线后便开始充电。

2. 将电池插入充电器

按正确的电极方向插入电池直至其接触到充电器

底部（此时指示灯亮起）（请参照图 4）。

注意:

嘷如果指示灯不亮，则请从插座上拔出电源线插

头并检查电池的安装情况。

(1) 关于充电电池的温度。

充电电池的温度如表1所示。

表1 电池充电范围

(2) 关于充电时间

由充电器和电池共同决定，充电时间变化如表2所

示。

表2 充电时间（20℃下）

指示灯熄灭表示电池已经充好。

如果温度或电源电压偏低，电池充电时间则会延

长。

如果充电已超过120分而指示灯仍不熄灭，则应停

止充电并与您的日立授权维修中心联系。

注意:

嘷作业停止后，如电池（因晒太阳等原因）而变

热，充电指示灯会不亮。这时，应先让电池冷

却，然后再充电。

3. 从电源插座拔下充电器的电源线。

4. 握紧充电器并取出电池。

注:

充电完成后，请先从充电器内取出电池，然后加以

妥善保存。

关于新电池等的放电

因新的和长期未使用的充电式电池内部的化学物

质无活性，故第一次和第二次使用时其放电能力

可能较低。这是暂时现象，这种电池充电 2 – 3 次

后即可恢复其充电所需的正常时间。

可以对电池

充电电池进行充电的

温度

EB914S, EB1214S 0℃ - 45℃

充电器 UC18YG

电池

EB914S, EB1214S 约30分钟。

较长时间保持电池性能的方法

(1) 在电池电力完全耗尽之前进行充电。

感到电动工具的能力变弱时，请停止使用并给电

池充电。若您继续使用电动工具并耗尽电力，电

池可能会损坏或其使用寿命缩短。

(2) 避免在高温环境中充电。

使用后充电式电池的温度将迅速升高。若使用后

立即对这种电池进行充电，其内部化学物质会劣

化，电池使用寿命将缩短。请稍等片刻，待电池

冷却后再进行充电。

作业之前

1. 工作环境的准备和检查

请按下列注意事项检查工作环境是否适当。

使用方法

1. 确认离合器转盘的位置（请参照图 4）

本机的旋紧转矩可根据离合器转盘的位置设定来

调节。

(1) 当把本机作为起子机使用时，请将离合器转盘上

的“1、3、5……22”中的某个数字或点与机身外

侧上的三角标记对齐。

(2) 当把本机作为钻机来使用时，请将离合器转盘的

钻机标记“ ”与机身外侧上的三角标记对齐。

注意:

嘷离合器转盘不能设在数字“1、3、5……22”之

间或点之间。

嘷当离合器转盘位于“22”和钻机标记中部的线

之间时，请勿使用本机，否则会造成损坏。

（请参照图 5）

2. 旋紧转矩的调节

(1) 旋紧转矩

旋紧转矩的强度应与螺丝直径相对应。如果转矩

过大，螺丝头则会损坏或受损。务请按螺丝直径

来调节离合器转盘的位置。

(2) 旋紧转矩的指示

螺丝类型及受紧固的材料不同，则旋紧转矩也不

同。

本机采用离合器转盘上的数字“1、3、5……22”

以及线来指示旋紧转矩。旋紧转矩在位置“1”时

最小，在最大数字处时最大。（请参照图 4）

(3) 调节旋紧转矩

转动离合器转盘并使离合器转盘上的数字“1、

3、5……22”或点与机身外侧上的三角标记对

齐。按所需转矩将离合器转盘向小转矩或大转矩

方向调节。

注意:

嘷当把本机用作钻机时，马达可能会被锁住而停

止转动。请在使用起子电钻机过程中不要锁住

马达。

嘷如果冲击时间过长，螺丝可能会因旋紧力过大

而折断。

3. 改变转速

请用变速开关来改变转速。请按箭头方向移动变

速开关（请参照图 6 和图 7）。

如果变速开关被设在“LOW”位置，钻机则低速

旋转；如果变速开关被设在“HIGH”位置，钻机

则高速旋转。

注意:

嘷当用变速开关改变转速时，应确保电源开关已

被断开。

如果在马达旋转过程中改变速度，则会损坏齿

轮。

嘷当把变速开关设为“HIGH”（高速），且离合

器转盘位于“17”或“22”时，可能会出现离

合器不能啮合和马达被锁住的现象。在这种情

况下，请将变速开关设为“LOW”（低速）。

嘷如果马达被锁住，则应立即断开电源。如果马

达的锁定状态持续一会儿，马达或电池可能会

被烧毁。

4. 使用范围和建议

表 3 给出了基于本机机械结构的各种可用工作范

围。

表 3

工作建议

钻孔

木料

钢材用于钻孔。

铝材

机用螺丝使用与螺丝直径相配的钻头或套筒。

螺丝紧固木螺丝钻好导孔后使用。

用途离合器转盘

的位置

转速选择（变速开关的位置）

LOW (低速) HIGH (高速)

螺丝机用螺丝 1 - 22 用于直径在 4 mm 以下的螺丝

捣。

紧固

木螺丝 1 -用于公称直径在 5.8 mm 以下

的螺丝。

木料

用于 25 mm 以下的直径。

(DS12DVF3)

用于 21 mm 以下的直径。

(DS9DVF3)

钻孔

金属

用于采用金属加工钻头的钻孔

作业。

5. 选择旋紧力和转速的方法

表 4

用于直径在 6 mm 以下的螺

丝。

用于公称直径在 3.8 mm 以

下的螺丝。

用于 12 mm 以下的直径。

注意:

嘷表 4 中给出的选择例子应作为一般标准来考

虑。在实际工作中使用的都是不同类型的紧固

螺丝和受紧固的材料，因此理应进行适当的调

节。

嘷在机用螺丝处于 HIGH（高速）的状态下使用

起子电钻机时，因旋紧转矩过大，螺丝可能会

损坏或钻头可能会松弛。使用机用螺丝时，请

在 LOW（低速）的状态下使用起子电钻机。

6. 钻头的安装和拆卸

(1) 安装钻头

当把起子机钻头等插入无键钻机夹盘后，请紧握

环，同时右转（从前方看时为顺时针方向）导套

将其旋紧。（请参照图 8）

嘷如果导套在作业中变松，应将其旋得再紧一些。

如果导套被旋得过紧，旋紧力则会变大。

(2) 拆卸钻头

请紧握环，同时左转（从前方看时为逆时针方

向）导套将其旋松。（请参照图 8）

注意：

嘷当导套再也无法旋松时，请用老虎钳或类似的

工具将钻头固定住。接着将离合器模式设在 1

和 11 之间，然后在操作离合器的同时将导套朝

放松的一侧（左侧）转动。这样一来导套应当

易于旋松了。

7. 确认电池安装正确。

8. 检查旋转方向

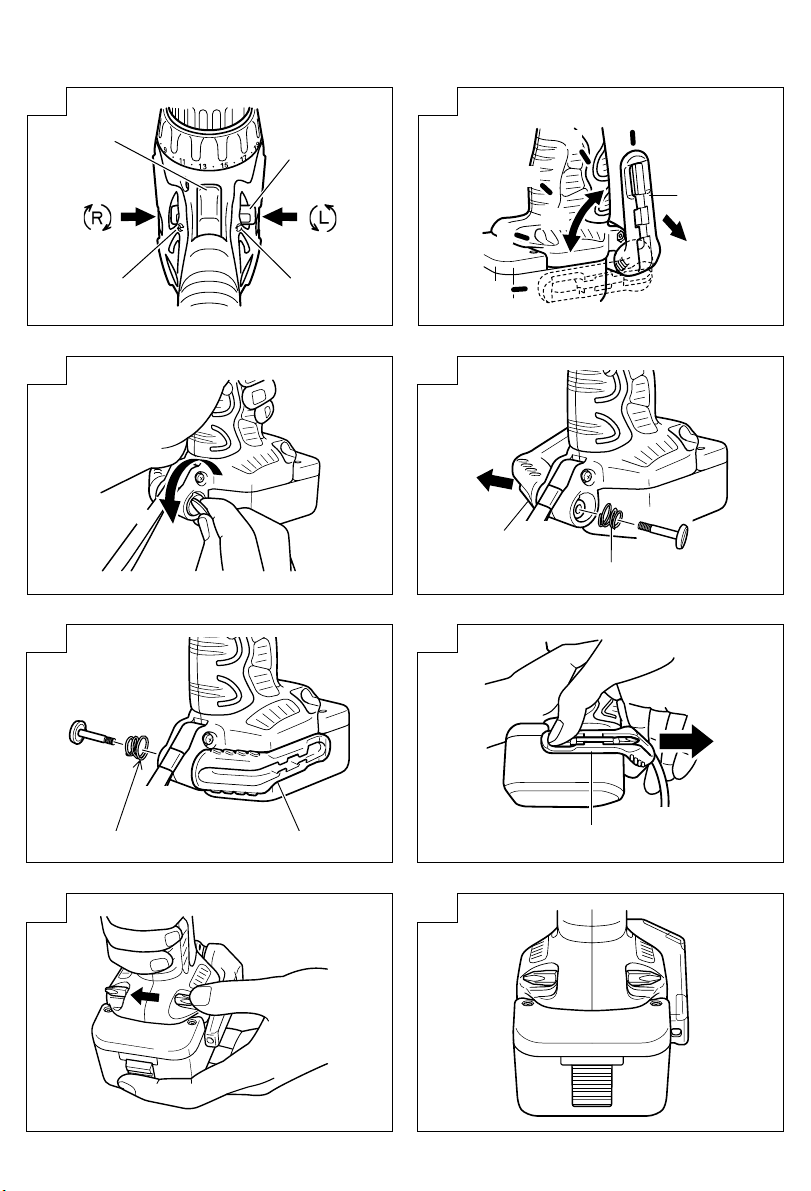

按选择按钮的 R（右）侧，钻头便会顺时针（从后

方看时）旋转；按选择按钮的 L（左）侧则使钻头

逆时针旋转。（请参照图 9）。（机身上标有

和标记。）

9. 开关操作

嘷压下扳机开关，则本机旋转；松开扳机，则本机

停止。

嘷钻机的转速可通过改变扳机开关的扣动幅度来控

制∶幅度小则速度低，幅度大则速度高。

注：

嘷当马达即将起转时，可能会产生一种嗡嗡声。

这只不过是一种噪音，而非机器故障。

10. 使用挂钩

注意：

嘷若使用挂钩，请十分注意不要使电钻落下。若

电钻下落，可能有事故的危险。

嘷若使用悬挂在背带上的挂钩携带电钻时，除了

十字形起子钻头之外，请不要将任何尖钻头安

装至电钻。若悬挂在背带上的电钻顶端尖锐，

如钻头，可能造成伤害。

可将挂钩安装在左侧或右侧，并可在 0℃ 和 80℃

之间分 5 级调节角度。

(1) 操作挂钩

(a) 按箭头方向（A）朝身边拉出挂钩，并按箭头

方向（B）转动。（图 10）

(b) 可分 5 级调节角度（0°， 20°， 40°， 60°，

80°）。

请将挂钩调节到操作所需的位置。

(2) 切换挂钩位置。

注意：

不完整地安装挂钩可能会在使用时导致伤害。

(a) 紧紧抓住主机并用槽头螺丝刀或硬币取下螺

钉。（图 11）

(b) 取下挂钩和弹簧。（图 12）

（图 13）

注∶

请注意弹簧的方向。请按较大直径朝外的方向安弹

簧（图 13）

(3) 使用钻头架

䡬安装钻头

从侧面滑动钻头，然后将其稳稳插入直至钻头

上的槽锁定于挂钩的突出部分。

䡬取下钻头

紧紧抓住主机并用拇指拿住顶端取出钻头。

（图 14）

注意∶

䡬仅可使用日立牌标准附件十字形起子机钻头

（钻头编号 2 × 65 L ，代码号 983006）。请

勿使用其他钻头，因为它们可能会松脱。

11. 使用钻头固定器

注意∶

䡬将钻头安装在本工具的指定部位。如果未正确

安装钻头时使用本工具，钻头可能脱落并引起

人体伤害。

䡬安装钻头的长度、规格、尺寸必须与标准附件

中的十字槽头螺丝刀头（长65mm）相同。否则

钻头可能脱落并引起人体伤害。

(1) 拆卸钻头

紧紧固定机身，用手指抓住钻头的顶端将其拉出

（图15）。

(2) 安装钻头

安装钻头的步骤与拆卸相反。插入钻头，使其位

于正中，如图16所示。

维护和检查

1. 检查工具

由于使用已经钝化的工具会降低效率并可能引起

马达故障，因此一旦注意到磨损情况，就应及早

磨快或更换工具。

2. 检查安装螺钉

要经常检查安装螺钉是否紧固妥善。若发现螺钉

松了，应立即重新扭紧，否则会导致严重的事

故。

3. 清理外部

冲击电钻机沾污时，用干软布或沾肥皂水的布擦

拭。切勿使用氯溶液、汽油或稀释剂，以免塑胶

部分溶化。

4. 收藏

冲击电钻机应收藏于温度低于40℃和小孩拿不到

的地方。

5. 维修零部件一览表

注意∶

日立牌电动工具的维修、改造和检查须由经日立公

司授权的维修中心进行。

当要求维修或其他保养服务时，若将此零部件一览

表与电动工具一起呈交给经日立公司授权的维修中

心，将有助于维修或保养工作。

在操作和维修电动工具时，必须遵守贵国制定的安

全的有关规则和标准。

改造：

日立牌电动工具经常加以改善和改造以采用最新的

先进技术。

因此，某些零部件可能变更，恕不另行通知。

注：

为求改进，本手册所载规格可能不预先通告而

已予更改。
