Hitachi C 9U3 Manuale utente
电圆锯
Circular Saw
C 9U3
中 文
English
使用说明书
Handling instructions
保留备用
Keep for future reference
000BookC9U3ChS.indb1000BookC9U3ChS.indb1 2017/04/1811:14:012017/04/1811:14:01
2
中文
电动工具通用安全警告
警告！
阅读所有警告和所有说明。
不遵照以下警告和说明会导致电击、着火和／或严重伤害。
保存所有警告和说明书以备查阅。
在所有下列的警告中术语“电动工具”指市电驱动（有线）电动工具或电池驱动（无
线）电动工具。
1) 工作场地的安全
a) 保持工作场地清洁和明亮。
混乱和黑暗的场地会引发事故。
b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。
电动工具产生的火花会点燃粉尘或气体。
c) 让儿童和旁观者离开后操作电动工具。
注意力不集中会使操作者失去对工具的控制。
2) 电气安全
a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的
电动工具不能使用任何转换插头。
未经改装的插头和相配的插座将减少电击危险。
b) 避免人体接触接地表面，如管道、散热片和冰箱。
如果你身体接地会增加电击危险。
c) 不得将电动工具暴露在雨中或潮湿环境中。
水进入电动工具将增加电击危险。
目次
电动工具通用安全警告 .............................2
所有圆锯的安全说明....................................4
对各种圆锯的进一步安全说明................5
带摆动式内护罩的圆锯的安全说明......5
带分料刀的各种圆锯的附加安全
说明.......................................................................6
使用电圆锯时应注意事项..........................6
符号.......................................................................7
规格.......................................................................7
标准附件.............................................................8
用途.......................................................................8
作业之前.............................................................8
使用前调整电圆锯.........................................9
锯割步骤..........................................................11
锯片的装卸.....................................................12
使用固线器.....................................................12
维护和检查.....................................................13
选择附件..........................................................15
000BookC9U3ChS.indb2000BookC9U3ChS.indb2 2017/04/1811:14:022017/04/1811:14:02
3
中文
d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电
线远离热源、油、锐边或运动部件。
受损或缠绕的软线会增加电击危险。
e) 当在户外使用电动工具时，使用适合户外使用的外接软线。
适合户外使用的软线将减少电击危险。
f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保
护器（ＲＣＤ）。
使用ＲＣＤ可减小电击危险。
3) 人身安全
a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到
疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。
在操作电动工具时瞬间的疏忽会导致严重人身伤害。
b) 使用个人防护装置。始终佩戴护目镜。
安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力
防护等装置能减少人身伤害。
c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时
处于关断位置。
手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危
险。
d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。
遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
e) 手不要伸展得太长。时刻注意立足点和身体平衡。
这样在意外情况下能很好地控制电动工具。
f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动
部件。
宽松衣服、佩饰或长发可能会卷入运动部件中。
g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使
用得当。
使用这些装置可减少尘屑引起的危险。
4) 电动工具使用和注意事项
a) 不要滥用电动工具，根据用途使用适当的电动工具。
选用适当设计的电动工具会使你工作更有效、更安全。
b) 如果开关不能接通或关断工具电源，则不能使用该电动工具。
不能用开关来控制的电动工具是危险的且必须进行修理。
c) 在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插
头和／或使电池盒与工具脱开。
这种防护性措施将减少工具意外起动的危险。
d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电
动工具或对这些说明不了解的人操作电动工具。
电动工具在未经培训的用户手中是危险的。
000BookC9U3ChS.indb3000BookC9U3ChS.indb3 2017/04/1811:14:022017/04/1811:14:02
4
中文
e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和
影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。
许多事故由维护不良的电动工具引发。
f) 保持切削刀具锋利和清洁。
保养良好的有锋利切削刃的刀具不易卡住而且容易控制。
g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和
工具的刀头等。
将电动工具用于那些与其用途不符的操作可能会导致危险。
5) 维修
a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。
这样将确保所维修的电动工具的安全性。
注意！
不可让儿童和体弱人士靠近工作场所。
应将不使用的工具存放在儿童和体弱人士接触不到的地方。
所有圆锯的安全说明
危险！
a) 让手始终远离锯割区域和锯片。你的另一只手始终握住辅助手柄或电动机机
壳。
如果双手都握住圆锯，就不会被锯片伤害。
b) 不得接触工件的下面。
护罩不能防止工件下方锯片的危险。
c) 将锯割深度调至工件的厚度。
能看到在工件下露出的锯齿应不到一个齿高。
d) 不得手持工件或将工件架在腿上进行锯割，应将工件夹紧在一个稳定的平台
上。
适当支撑工件对减少人身伤害、锯片卡住或操作失控是至关重要的。
e) 在锯割工具进行操作时有可能碰到暗线或自身电线的场合，须通过绝缘握持
面来握住电动工具。
碰到“带电”电线也会使工具的裸露金属部分带电，从而使操作者触电。
f) 当作劈锯时，始终使用劈锯护栏和直边导向器。
这样改善了锯割精度并减小了锯片卡住的几率。
g) 始终使用尺寸和轴心形状（菱形或圆形）得当的锯片。
如果锯片与圆锯夹装部件不符将引起偏心运转而导致失控。
h) 不得使用损坏的和尺寸不符的垫圈和螺栓。
为改善作业和安全运行，锯片垫圈及螺栓是为圆锯专门设计的。
000BookC9U3ChS.indb4000BookC9U3ChS.indb4 2017/04/1811:14:022017/04/1811:14:02
5
中文
对各种圆锯的进一步安全说明
回弹的原因和操作者防护 ：
回弹是当锯片受挤压、被卡住或偏离中心时的突然反作用，使圆锯不受控制
地抬起并脱离工件冲向操作者。
当锯片受挤压或被收拢的切口紧紧卡住时，锯片堵转且电动机反作用力驱使
整机朝操作者快速弹回。
如果锯片发生扭曲或偏离锯割面，锯片后边缘上的锯齿会挖入木材上表面从
而引起锯片爬出切口并朝操作者回弹。
回弹是误用圆锯和 / 或不正确操作程序或条件导致的结果，采取以下适当预防
措施可避免回弹。
a) 双手紧握圆锯上的把手，双臂放置得能抵住回弹力。身体处于圆锯的任意一
侧而不对准锯片。
回弹会导致圆锯的向后弹起，但如果采取了适当的防备措施，回弹力可以受
操作者的控制。
b) 当锯片卡住，或因任何原因导致的锯割中断时，释放开关扳机并握持圆锯在
材料中不移动，直到锯片完全停止。不得在锯片处于运转或可能发生回弹情
况下尝试将圆锯从工件中拿走或向后拉动圆锯。
调查并采取正确的措施以消除锯片卡住的原因。
c) 当在工件中重新起动圆锯时，将锯片对准切口并检查锯齿是否插入材料。
如果锯片卡住了，工具重新起动时，锯片会爬出工件或从工件上回弹。
d) 支撑大型板料以减少锯片受挤压和回弹的危害。
大型板料因自重向下垂，支撑物必须放置在板料下面的两侧，靠近切割线和
板料边缘都要放置。
e) 不得使用钝的或破损的锯片。
没有开锋的或安装不当的锯片会形成窄小的锯痕，从而导致剧烈摩擦、锯片
卡住和回弹。
f) 锯割之前，锯割深度和倾角调节锁定钮必须旋紧和紧固。
如果锯割时锯片调节器发生移动，可能会引起锯片卡住和回弹。
g) 当对现存墙体或其他盲区进行“插入式锯割”时要格外小心。
伸出锯片可能会锯割到引起回弹的物体。
带摆动式内护罩的圆锯的安全说明
a) 每次使用前，检查下护罩闭合是否自如。如果下护罩不能迅速回复，则不得
操作圆锯。不得将下护罩夹住或系绑在开启位置。
如果圆锯突然跌落，下护罩可能会弯曲变形，用回缩手柄抬起下护罩，确信
在任何锯割角度和深度下护罩回缩自如，且不会触及锯片和任何其它零件。
000BookC9U3ChS.indb5000BookC9U3ChS.indb5 2017/04/1811:14:022017/04/1811:14:02
6
中文
b) 检查下护罩弹簧的工作情况，如果护罩及弹簧不能正常工作，必须在使用前
对其进行维修。
下护罩可能因零件损害、胶质沉积或废屑堆积而运动迟缓。
c) 仅当特殊锯割，例如“插入式锯割”和“组合式锯割”，才应用手动方式抬
起下护罩。用回缩手柄抬起下护罩，锯片刚一进入到锯割材料就必须释放下
护罩。
对所有其他锯割作业，下护罩应自动回复。
d) 在把圆锯放置在工作台或地上之前始终能看到下护罩是遮住锯片的。
未经防护的、有惯性的锯片引起圆锯后退，锯割到其行程上的物体，要考虑
到开关释放后锯片停下来的时间。
带分料刀的各种圆锯的附加安全说明
a) 使用与所有锯片相匹配的分料刀。
对作业用的分料刀，必须比锯片本体厚，但比锯片的齿宽薄。
b) 按使用手册所述调节分料刀。
不正确的间隙、定位和校准会导致分料刀不能有效地防止回弹。
c) 除进行“插入式锯割”以外，都要使用分料刀。
分料刀必须在插人式锯割之后重新装上。插人锯割作业期间，分料刀会对锯
割造成干扰并产生回弹。
d) 用分料刀作业时，必须将它插入工件。
在进行短材料锯割时，分料刀对防止回弹不起作用。
e) 当分料刀弯曲变形时不得操作圆锯。
甚至一个轻微干扰也会减慢护罩闭合速度。
f) 不得使用任何砂轮的。
使用电圆锯时应注意事项
1. 请勿使用破损或变形的锯片。
2. 请勿使用高速钢制造的锯片。
3. 请勿使用不符合本说明书规定特性的锯片。
4. 请勿按压圆盘侧面停止锯片操作。
5. 经常保持锯片锋利。
6. 确保下部防护移动顺畅自如。
7. 请勿在电圆锯的下部防护被固定在打开位置的状态下使用电圆锯。
8. 确保防护系统的收回机制正确操作。
9. 锯片本身必须比分料刀薄，锯割宽度或切口（锯齿）必须比分料刀的厚度大。
10. 请勿在锯片转向前面或转向侧面的状态下使用电圆锯。
11. 确保工件上无铁钉等任何异物。
12. 除在插人工件中间时以外，应一直使用分料刀。
000BookC9U3ChS.indb6000BookC9U3ChS.indb6 2017/04/1811:14:022017/04/1811:14:02

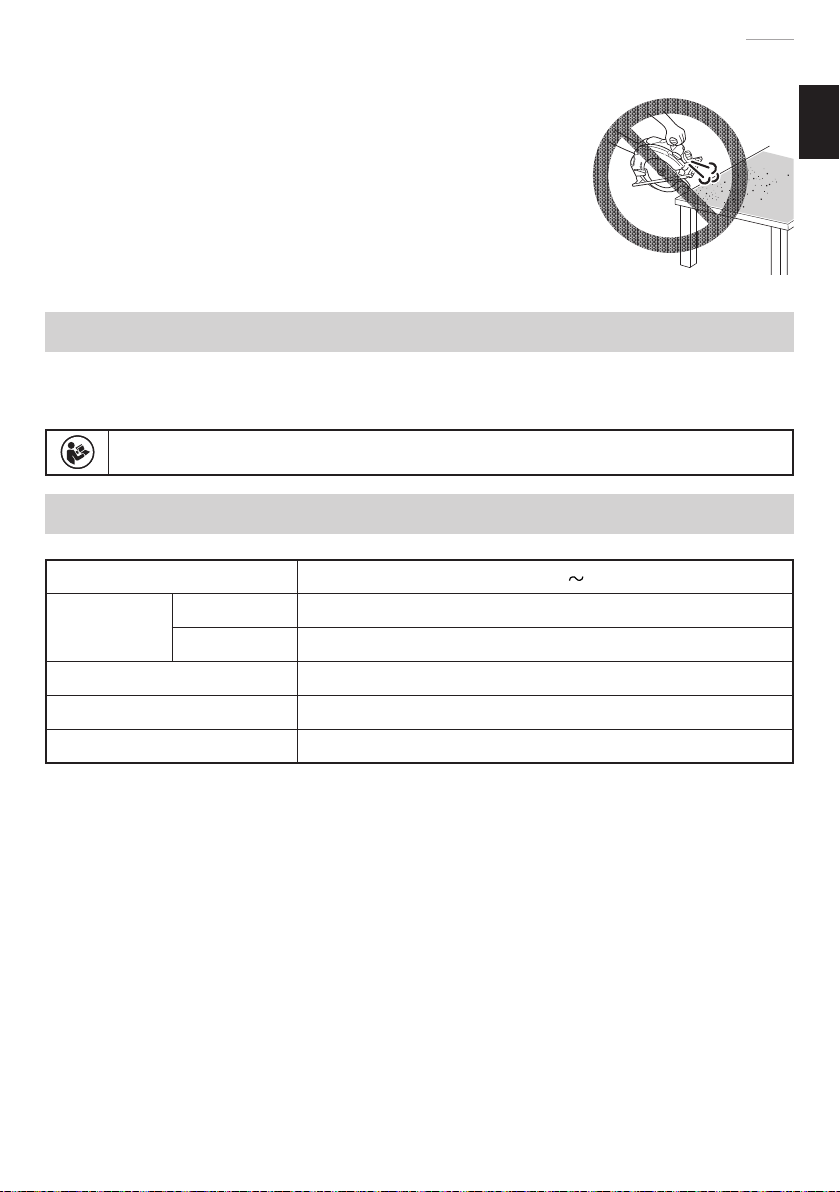

7
中文
13. 对于机种 C9U3 而言，锯片直径应该是 235 mm。
14. 在执行任何调整、维修、维护前先从插座上拔下插头。
15. 请勿仅使用工具的鼓风机功能。( 图 1)
符号
警告！
如下所示的符号用于本机。使用前请务必理解其含意。
为降低伤害风险，用户必须阅读使用说明书
规格
电压 220 V
锯切深度 90 度 0
-
86 mm
45 度 最大 65 mm
输入功率 2000 W
空载转速 5200 /min
重量（不含线缆） 7.2 kg
图1
000BookC9U3ChS.indb7000BookC9U3ChS.indb7 2017/04/1811:14:022017/04/1811:14:02
8
中文
标准附件
除了主机（1 台）外，产品包中还包括表中所列的附件。
六角条形扳手 1
引导器 1
蝶形螺栓 1
锁簧 1
侧柄 1
集尘器装置 1
杆（短型） 1
螺丝 M6×20 2
用途
锯割各种木材。
作业之前
1. 电源
确认所使用的电源与工具铭牌上标示的规格是否相符。
2. 电源开关
确认电源开关是否切断。若电源开关接通，则插头插入电源插座时电动工具
将出其不意地立刻转动，从而招致严重事故。
3. 延伸线缆
若作业场所移到离开电源的地点，应使用容量足够、铠装合适的延伸线缆，
并且要尽可能地短些。
000BookC9U3ChS.indb8000BookC9U3ChS.indb8 2017/04/1811:14:022017/04/1811:14:02
9
中文
4. 制备木质工作台（图2）
锯片将露出锯木下面，所以锯割时，应将锯木放在工作台上。若用方木块作
为工作台，则应选择平坦地面，以保持稳定。使用不稳定的工作台，工作时
非常危险。
5. 使用侧边把手（图3）
欲使用侧边把手时，需用 2 个螺丝（M6×20）将恻边把手固定至底座上。
锯木 底座
锯片
工作台
图2
螺丝 M6×20
底座
侧边把手
图3
注意！
为避免可能发生的事故，锯割后的锯木剩余部分栓住放妥。
使用前调整电圆锯
1. 调整锯割深度
如图4所示，用一只手握住手柄，另一只手拧松旋钮。
可以通过将底座移到所需的位置来调整锯割深度。以
这种方式调整锯割深度后重新拧紧旋钮。
2. 调整分料刀
拧松夹住分料刀的六角承座螺栓，调整分料刀以使分
料刀与锯片齿圈之间的距离不超过 3 mm，锯片齿圈
超出分料刀下缘（图5）不大于 3 mm，然后重新拧
紧六角承座螺栓。
手柄
旋纽
底座
图4
1－3 mm
1－3 mm
分料刀
六角承
座螺栓
图5
000BookC9U3ChS.indb9000BookC9U3ChS.indb9 2017/04/1811:14:032017/04/1811:14:03
10
中文
3. 调整倾斜角度
如图6、图7所示拧松斜规上的蝶形螺帽和底座上的蝶形螺栓，根据底座的
情况，锯片可能倾斜至 45 度的最大角度。完成调整之后，确认蝶形螺帽和
蝶形螺栓是否拧紧。
蝶形螺帽
底座
图6
蝶形螺栓
底座
图7
4. 调整引导器（图8）
拧松蝶形螺栓，将引导器左右移动，即可
调整锯割位置。
引导器可以安装在工具的左边或右边。
5. 调整导向器
在圆锯机上，可进行导向器固定位置之微
调，此微调之位置须先将锯片与记号线对
准。
圆锯机从工厂出货后，导向器上的
前段线性比例尺会与锯片的中央部
位对准（图9）。
万一固定位置是错误的话，请松开
导向器上的 M4 螺丝，做必要的调
整。
6. 使用集尘器
如需使用真空吸尘器收集锯割粉
尘，请将抽吸软管安装至集尘器（集
尘器由 M4 螺丝安装于主机上）。
安装集尘器时，请同时务必将杆
更改为短型（图 10）。
注意！
继续使用出厂前安装于主机上的杆可能会导致杆
贴附于集尘器上且可能会干扰下罩的操作。
蝶形螺栓
引导器 图8
锁簧
图9
记号线
45 度倾斜时
的前部尺度
Ｍ４螺丝
记号线
无倾斜时的
前部尺度
导向器
锯片
图 10
M4 螺丝
集尘器
杆（短型）
000BookC9U3ChS.indb10000BookC9U3ChS.indb10 2017/04/1811:14:032017/04/1811:14:03
