HOM Terra400 Manuale utente
1
Terra400 | RADIATORE ELETTRICO
ELECTRICAL RADIATOR
Conservare con cura questo libretto di istruzioni per future consultazioni.
Please retain these instructions sheet for future reference
IT MANUALE DELLE ISTRUZIONI PER L’USO Pg. 2
EN INSTALLATION INSTRUCTION Pg. 10
2

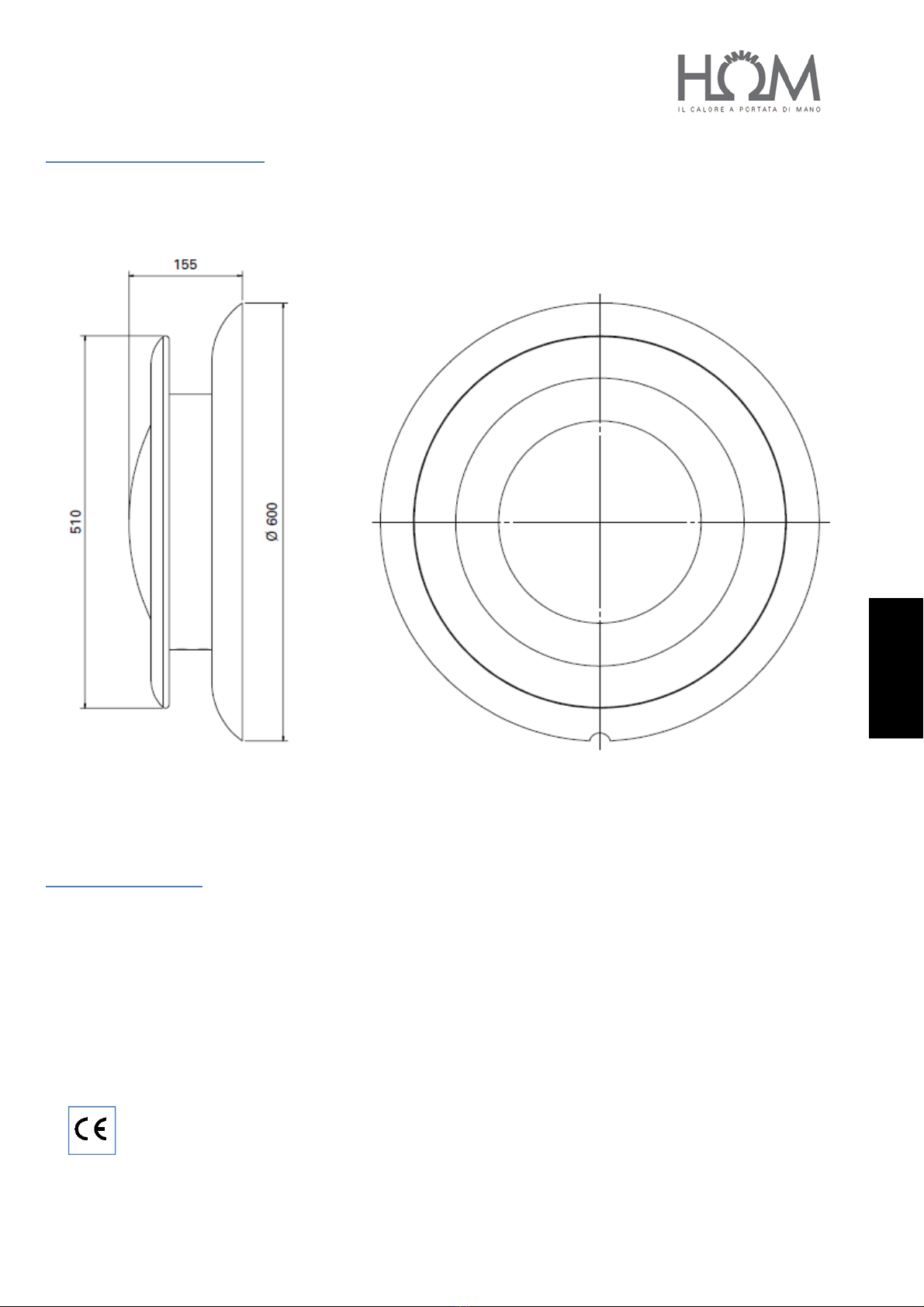

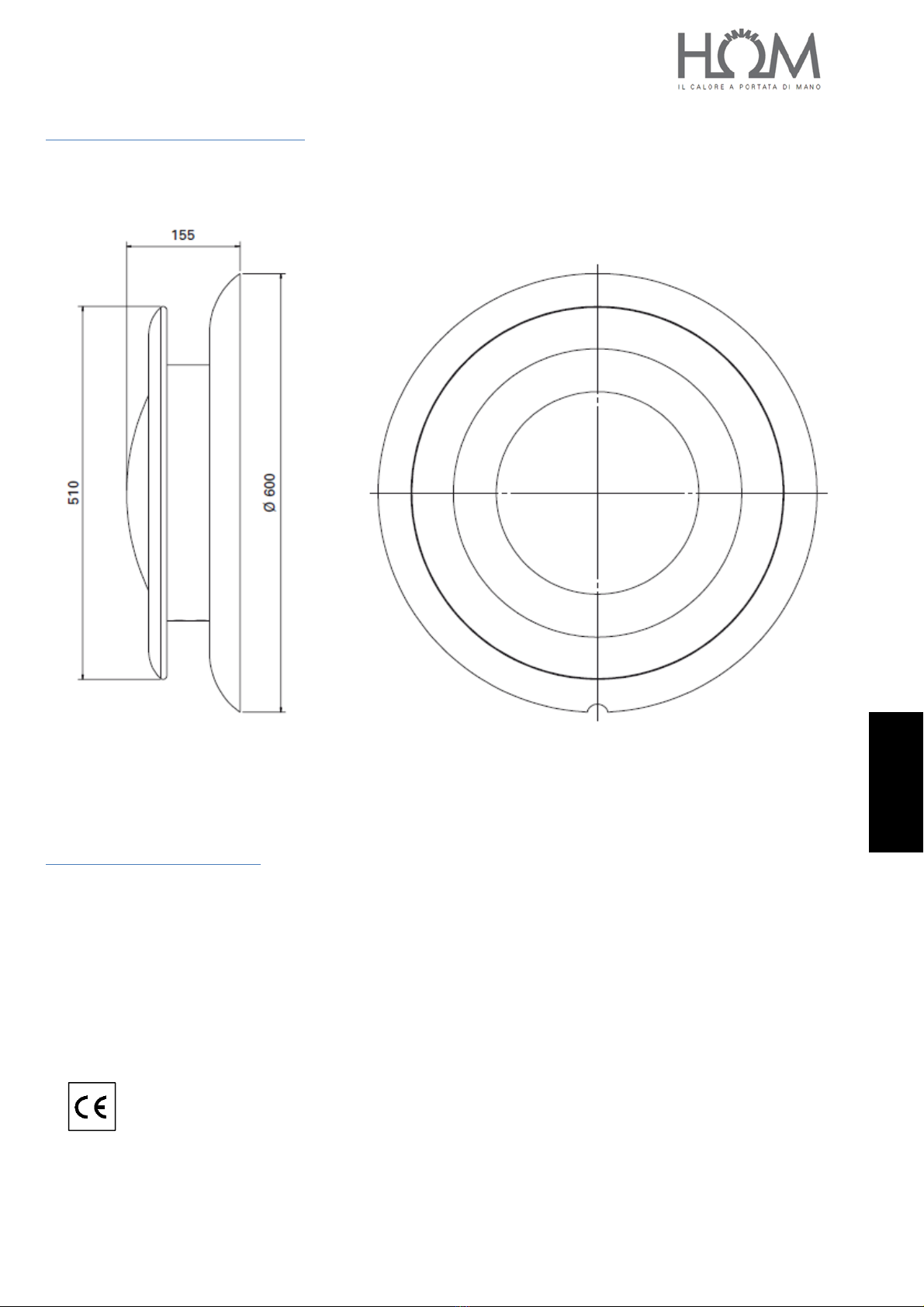

DISEGNO TECNICO
DATI TECNICI
VOLTAGGIO: 230 VOLT 50 Hz
POTENZA NOMINALE: 400 Watt
CLASSE DI ISOLAMENTO: 1
GRADO DI PROTEZIONE: IP24
NORME DI RIFERIMENTO: EN60335-1; EN60335-2-30
ITALIANO
3

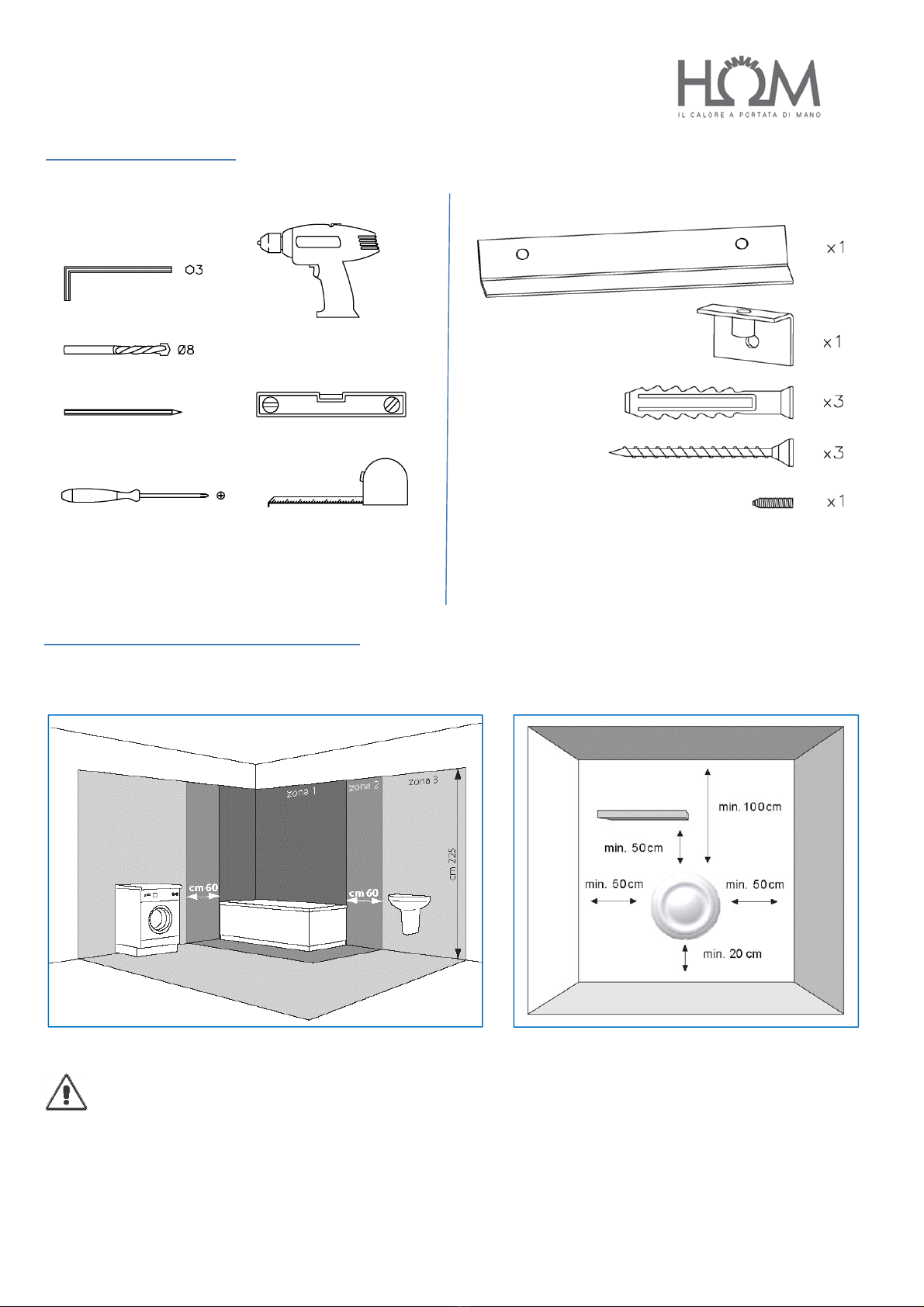

ATTREZZATURA
POSIZIONAMENTO SICURO
Fig. A
INSTALLARE SOLO IN ZONA 3
4

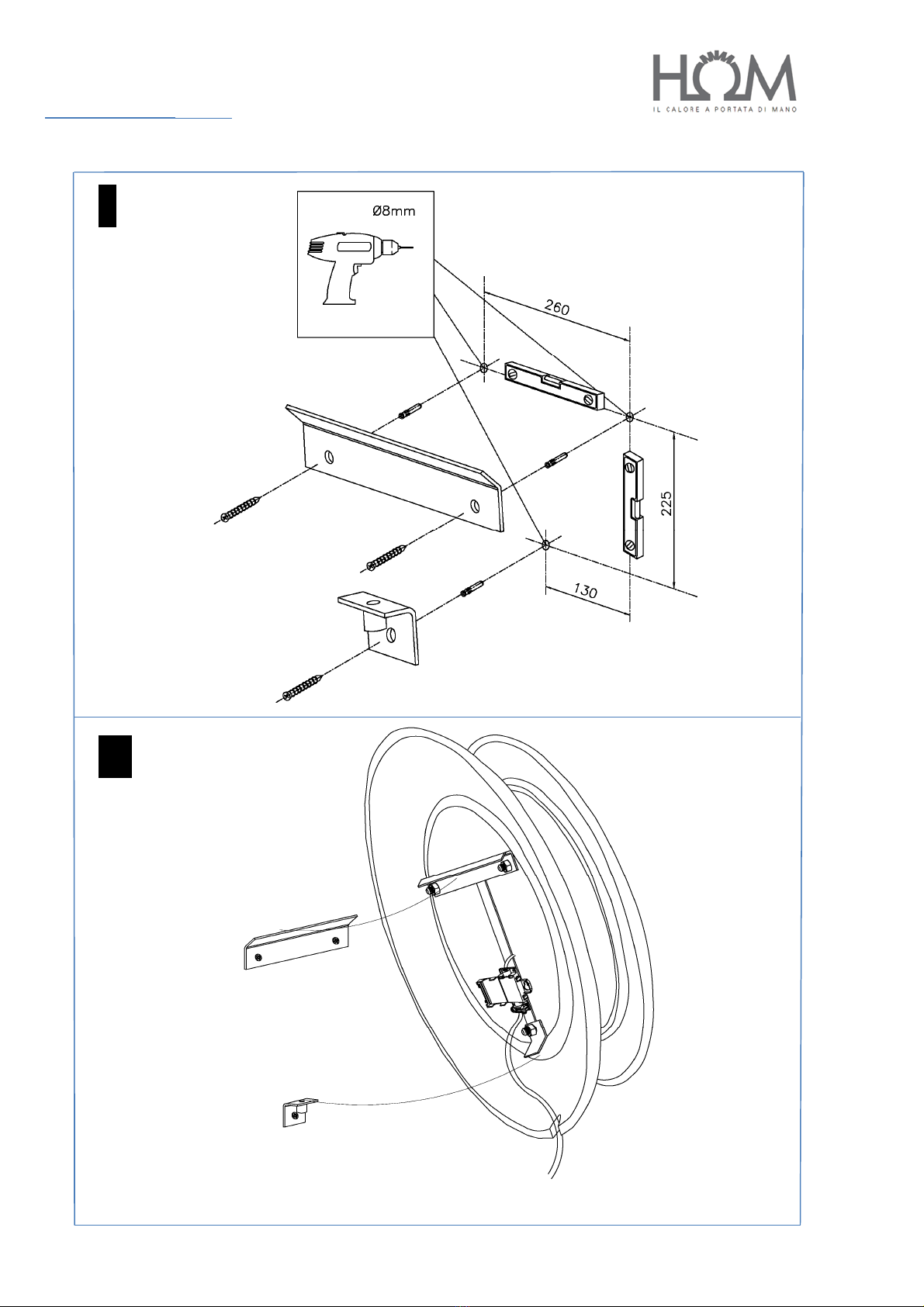

INSTALLAZIONE
1
2a
VERSIONE CON PRESA SCHUKO
5
2b

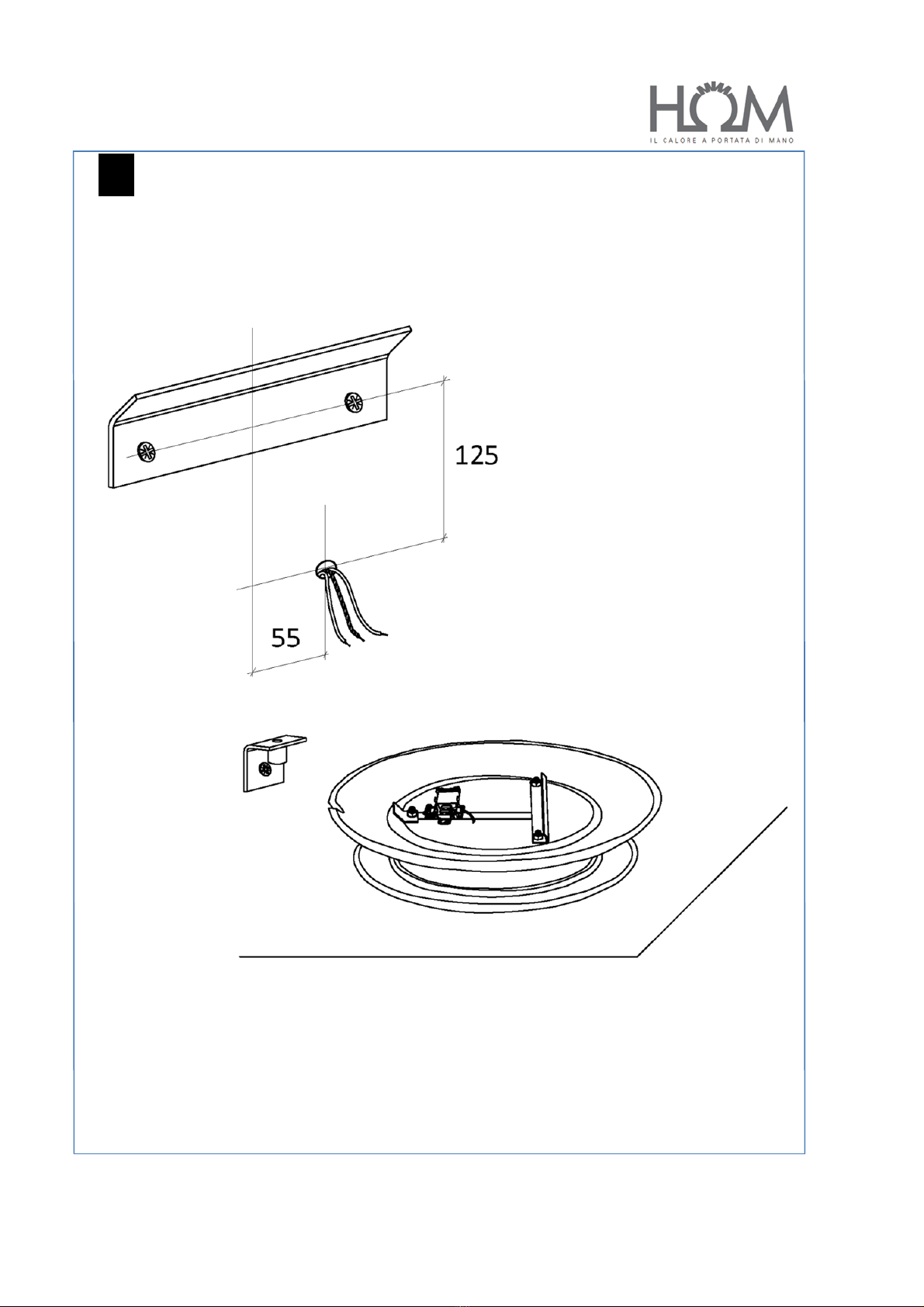

VERSIONE A MURO
6

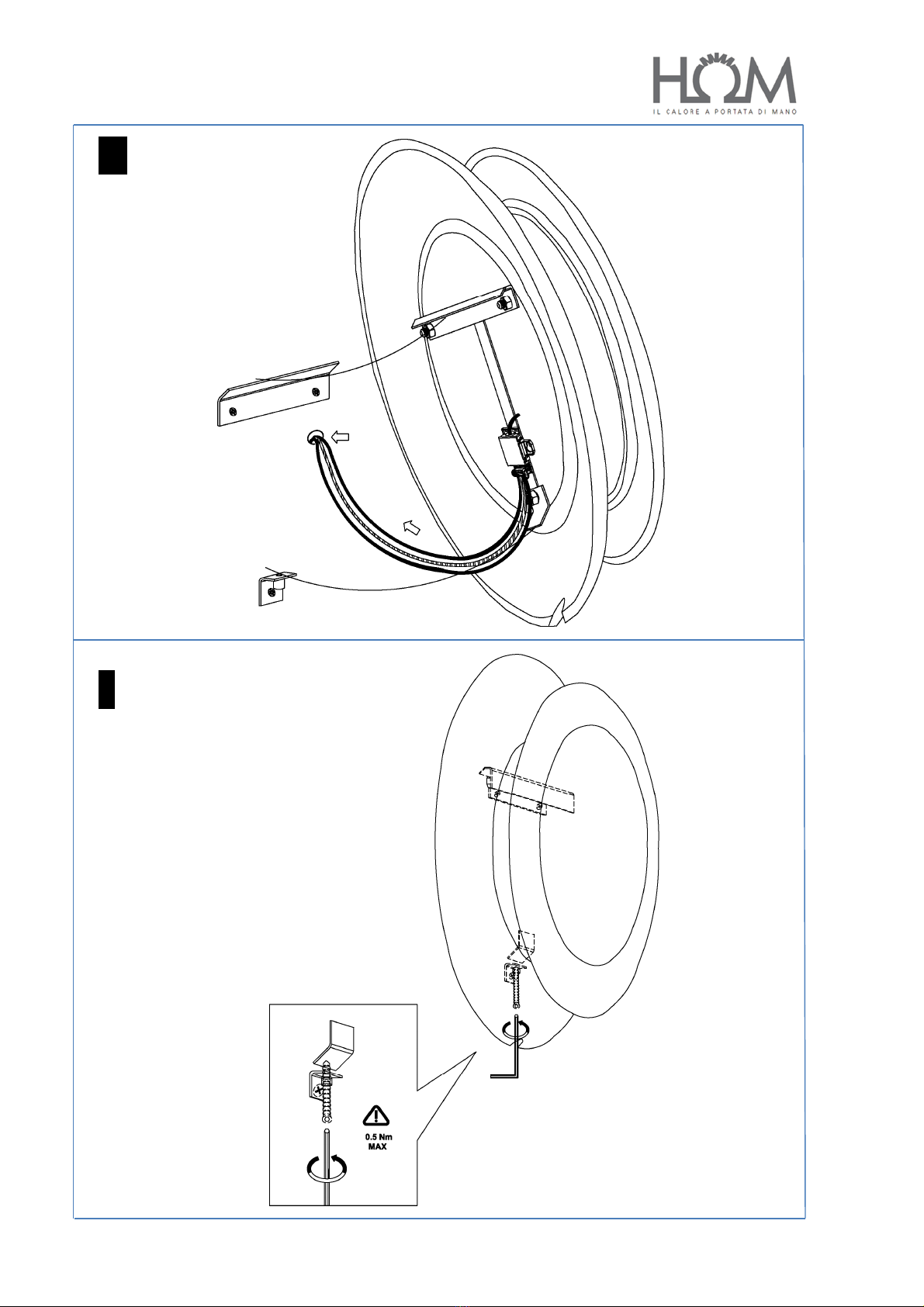

2c
3
7
4
8
ISTRUZIONI PER L’USO
PRIMA DI UTILIZZARE IL PRODOTTO
Leggere attentamente queste istruzioni prima di iniziare
l’installazione in modo che l’apparecchio sia installato
correttamente e in modo sicuro.
L’installazione deve essere effettuata da personale qualificato
rispettando le normative vigenti nel paese di utilizzo.
Prima di eseguire qualsiasi operazione, rimuovere l’imballo e
verificare l’integrità dell’apparecchio. Nel caso si evidenzino
difetti o danni non procedere con l’installazione né cercare di
riparare l’apparecchio da soli ma rivolgersi al rivenditore.
L’imballo non deve essere lasciato alla portata dei bambini e
deve essere smaltito in conformità con le disposizioni vigenti.
Non modificare l’apparecchio. Non rimuovere il riscaldatore
ceramico. Queste operazioni possono portare a
danneggiamenti quali l’innesco di incendi, folgorazioni o
ferimenti.
Questo prodotto è progettato per uso domestico e non è
adatto per essere installato in luoghi pubblici o su veicoli,
navi o aeromobili.
PER LA VOSTRA SICUREZZA
Il prodotto deve essere alimentato a 230 V AC 50 Hz.
Alimentare il prodotto con tensioni di rete eccessive quali
230 V + 10% può causare malfunzionamenti.
I collegamenti elettrici alla rete domestica devono essere
effettuati da personale qualificato in conformità alle
disposizioni vigenti.
Aver cura di installare un interruttore differenziale con idn <
30 mA.
IMPORTANTE: per evitare surriscaldamenti non ricoprire mai il
prodotto. Non appoggiare mai alcun oggetto o coperta
sull’apparecchio mentre è in funzione.
Questo apparecchio è di classe I e deve quindi essere
opportunamente collegato all’impianto di messa a terra.
Nel caso un prodotto con spina Schuko debba essere
installato in Francia, il collegamento elettrico con la rete di
alimentazione deve essere eseguito tagliando la spina in
dotazione e utilizzando una apposita scatola di connessione.
Il collegamento con la rete deve prevedere l’utilizzo di un
interruttore bipolare con una distanza minima dei contatti di
almeno 3 mm.
Qualora il cavo e/o la spina risultino essere danneggiati non
tentare di riparali da soli. Portare il prodotto in un centro di
riparazioni specializzato, perché è richiesto l’intervento di
personale specializzato al fine di evitare qualsiasi rischio.
Non utilizzare mai il prodotto in stanze sature di gas
esplosivi, di vapori generati da solventi o vernici o comunque
di altri vapori o gas infiammabili.
Questo prodotto non deve essere utilizzato da bambini o da
persone con limitate capacità fisiche, sensoriali o mentali che
non siano sotto la supervisione di una persona responsabile
per la loro sicurezza o che non siano da essa stati
adeguatamente istruiti.
Mai lasciare che gli animali o i bambini giochino o tocchino il
prodotto.
Attenzione! Quando il prodotto è acceso, il pannello può
diventare molto caldo.
Mai abbandonare la propria abitazione lasciando il prodotto
acceso, assicurarsi che l’interruttore luminoso sia in
posizione OFF e la luce spenta.

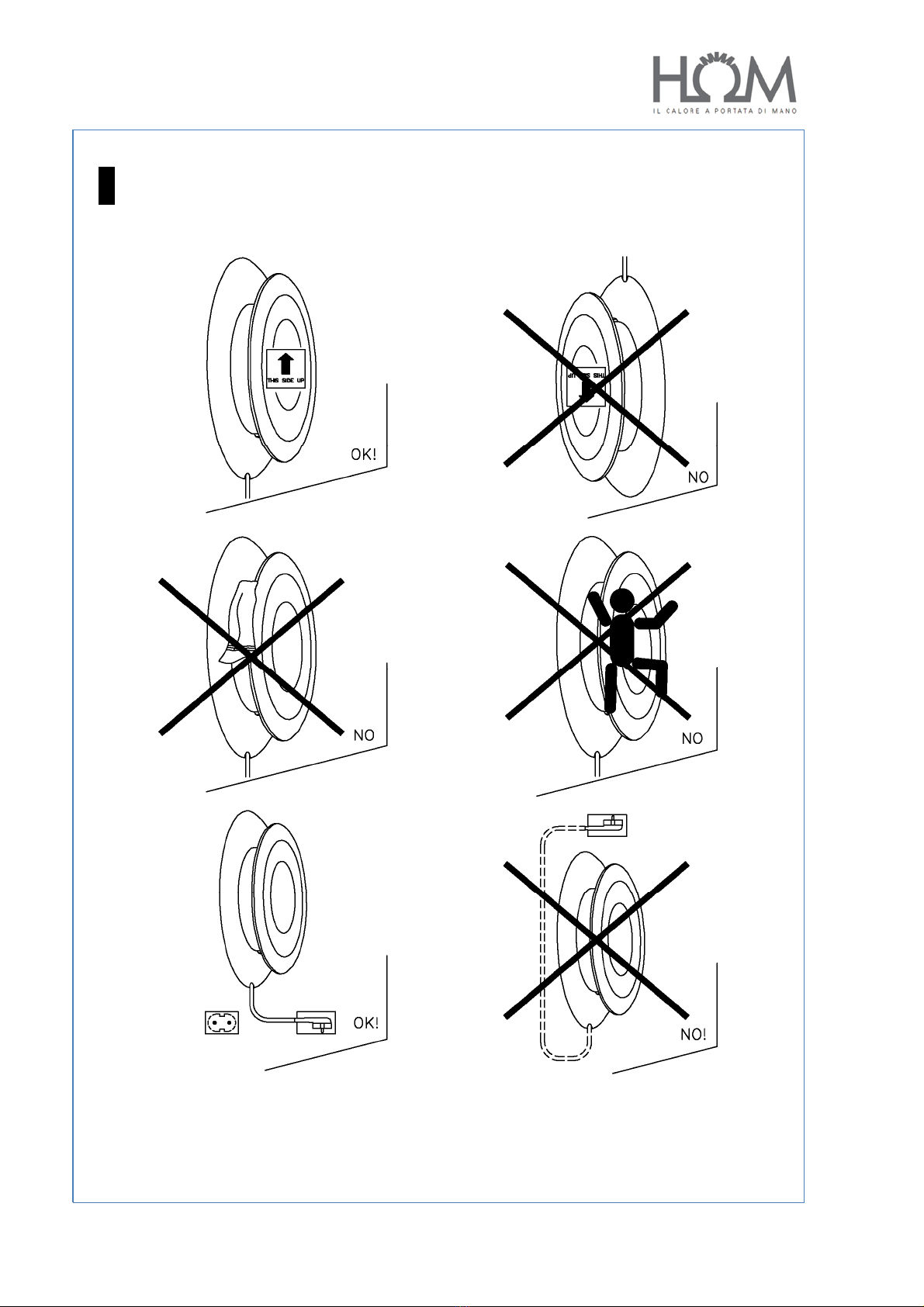

POSIZIONAMENTO SICURO
Non installare l’apparecchio su superfici di legno o di
materiale sintetico.
Installare sempre l’apparecchio in posizione verticale in modo
che l’interruttore risulti posizionato sul fianco
dell’apparecchio stesso.
Non arrampicarsi.
Non installare l’apparecchio immediatamente al di sotto di
una presa di corrente.
Rispettare sempre le distanze minime da pareti e altri oggetti
(fig. A).
L’apparecchio ha un grado di protezione all’acqua IPX4.
L’apparecchio può quindi essere utilizzato in bagno o
ambienti umidi a patto che vengano rispettate le zone di
sicurezza previste dalle disposizioni vigenti. In ogni caso
evitare di installare l’apparecchio in locali ove si verifichino
fenomeni di eccesiva condensazione.
L’interruttore di alimentazione non deve mai essere
accessibile da parte di persone che siano all’interno della
doccia o della vasca da bagno.
INSTALLAZIONE
I tasselli e le viti fornite a corredo del prodotto sono adatti
per pareti in cemento armato e di costruzione per pareti. Per
pareti in materiale differente utilizzare componentistica di
fissaggio specifica.
9
COLLEGAMENTO ELETTRICO
Il prodotto deve essere alimentato a 230 Vac, 50 Hz.
con cavo elettrico terminante con presa di tipo Schuko da
connettere ad opportuna presa a muro dotata di messa a
terra efficiente.
con cavo elettrico tripolare terminante con scatola di
connessione per una installazione permanente (APEL000029)
da collegarsi alla rete elettrica domestica per mezzo di
opportuno cavo tripolare avente una sezione dei conduttori
pari ad almeno 1 mm2 (Marrone = Fase, Blu = Neutro,
Giallo/Verde = Terra ).
Utilizzare il passavo più idoneo tra quelli forniti in dotazione
per proteggere le connessioni realizzate all’interno della
scatola di connessione.
Cavi multipolari (MAX ø_est 9 mm)
Cavi unipolari
USO DEL PRODOTTO
Agendo sull’interruttore illuminato il radiatore può essere
acceso o spento.
FUNZIONAMENTO ANOMALO
In caso di surriscaldamento il sistema di protezione
dell’apparecchio disattiva automaticamente i riscaldatori
ceramici. Il funzionamento del prodotto riprenderà
automaticamente non appena la temperature sarà scesa al di
sotto dei limiti di sicurezza.
Se notate un funzionamento anomalo, il
danneggiamento del riscaldatore ceramico del
pannello o un eccessivo surriscaldamento del
radiatore, scollegare il prodotto dalla rete
elettrica e contattare il Vostro rivenditore.
PULIZIA
Per le superfici metalliche verniciate evitare prodotti acidi.
Non usare prodotti contenenti sodio idrossido, o prodotti
quali detersivi a base di cloro o che contengano candeggina o
solventi aggressivi che non siano idonei alla pulizia di
superfici verniciate. Non utilizzare spugne abrasive.
TUTELA DELL’AMBIENTE E RICICLAGGIO
Al fine di contribuire alla tutela del nostro
ambiente vi chiediamo di smaltire in modo
appropriato il materiale utilizzato per
l’imballaggio dell’apparecchio.
Smaltimento degli apparecchi usati
Gli apparecchi che recano il contrassegno riportato a fianco
non devono essere smaltiti insieme ai rifiuti urbani ma
vanno raccolte separatamente in accordo con le
prescrizioni e leggi vigenti localmente in materia.
10
TECHNICAL DRAWING
TECHNICAL DATA
VOLTAGE: 230 VOLT 50 Hz
NOMINAL POWER: 400 W
CLASS 1 ELECTRICAL APPLIANCE
PROTECTION CLASS: IP24
NORME DI RIFERIMENTO: EN60335-1; EN60335-2-30
ENGLISH
