HOMCOM 820-296V90 Manuale utente

EN_IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY.

FR_IMPORTANT:A LIRE ATTENTIVEMENT ET À CONSERVER POUR CONSULTATION

ULTÉRIEURE.

ES_IMPORTANTE, LEA Y GUARDE PARA FUTURAS REFERENCIAS.

DE_WICHTIG! SORGFÄLTIG LESEN UND FÜR SPÄTER NACHSCHLAGEN AUFBEWAHREN.

IT _ IMPORTANTE! CONSERVARE IL PRESENTE MANUALE PER FUTURO RIFERIMENTO E

LEGGERLO ATTENTAMENTE.

INcji022_ES

INcji022_ES_820-296V90

Ⅱ. Main Technical Date

Ⅲ.Precaution Items For Safe Use

1) Please read the product manual carefully before using the heater.

2) Insert the plug into the socket(requirements for socket and power cord: AC 220-

240V, 50/60Hz,≥10A).The heater must not be located below a ﬁxed socket.

3) Please operate according to the instructions of the manual. Any unrecompensed

operation can cause ﬁre, short circuit and personal injuries.

4) Unauthorized extension of power cord is not allowed to avoid ﬁre caused by

overheating of the extension part.

5) In order to prevent short circuit, ﬁre or damages to the appliance, never insert

any article into the heater or block the cooling net.

6) Since the heater can generate heat, don not touch the hot surface with

uncovered human body to prevent burns. Grab the plastic handle at the rear to

move the heater when necessary. In case that children, animals or lame people and

people lacking self-discipline are on the spot and left unattended, avoid using the

appliance.

7) Never use the heater outdoors.

Model Rated Voltage Rated Frequency Rated Power

MC-200C 220-240V 50Hz 2000W

Thank you for using our products. Please read this instruction manual carefully

before operation!

Ⅰ. Product Appearance

8) Do not use this heater in the immediate surroundings of a bath, a shower or a

swimming pool

9) Do not use the appliance in area where gasoline, paint and ﬂammable liquid are

used to stored.

10) Never cover anything on the heater during use.

11) To avoid current overload, do not share the use of a single socket with other

appliances.

12) The heater must not be located below a ﬁxed socket.

13) If the power cord is damaged, it must be replaced by the manufacturer or its

maintenance agent or a similarly qualiﬁed person in order to avoid potential

hazards.

14) Never use the product with automatic power-on programmer, timer or other

types of installations.

15) In case of product failure, please contact after-sales service agent for

inspection and repairing. Unauthorized disassembling and replacement of parts

are not allowed.

16) The product shall be packed properly to prevent it from dust and kept in a well-

ventilated, dry place.

CAUTION:

This appliance is not intended for use by persons (including children) whit reduced

physical, sensory or mental capabilities, or lack of experience and knowledge,

unless they have been given supervision or instruction concerning use of the

appliance by a person responsible for their safety.

Children should be supervised to ensure that they do not play with the appliance.

Ⅳ . How to install

Free standing installation:

First, take the heater out the package and place it upside down on soft

surface. Second, take four screws from the accessories(two screw for

each castor, parallel the bevel of castor bracket to the bevel of the heater,

if installed reversely, the screw cannot be revolved in.)and aim them at

the taps to tighten them. Third, Then just upright the heater and put it

into use. You may refer to the following ﬁgure.

OPERATION

1) Room temperature can be adjusted using the thermostat. Simply turn the

thermostat knob clockwise, to increase the heater, and anti-clockwise to decrease

the temperature, until you reach the desired temperature.

2) Switch the heater to one of the following power settings.

HY-200C: Push switch one (I) for 1000W

Push switch two (II) for 2000W

3) The power switch lights up when activated.

4) Turning the thermostat control clockwise will increase the “set” temperature.

5) Turning the thermostat anti-clockwise will decrease the “set” temperature.

6) Do not cover the heater at any time during operation. There is a risk of ﬁre if the

heater is covered.

7) Once you have ﬁnished using your heater, turn the power switches off, and the

thermostat control switch to the “Low” positions, and unplug from the mains supply.

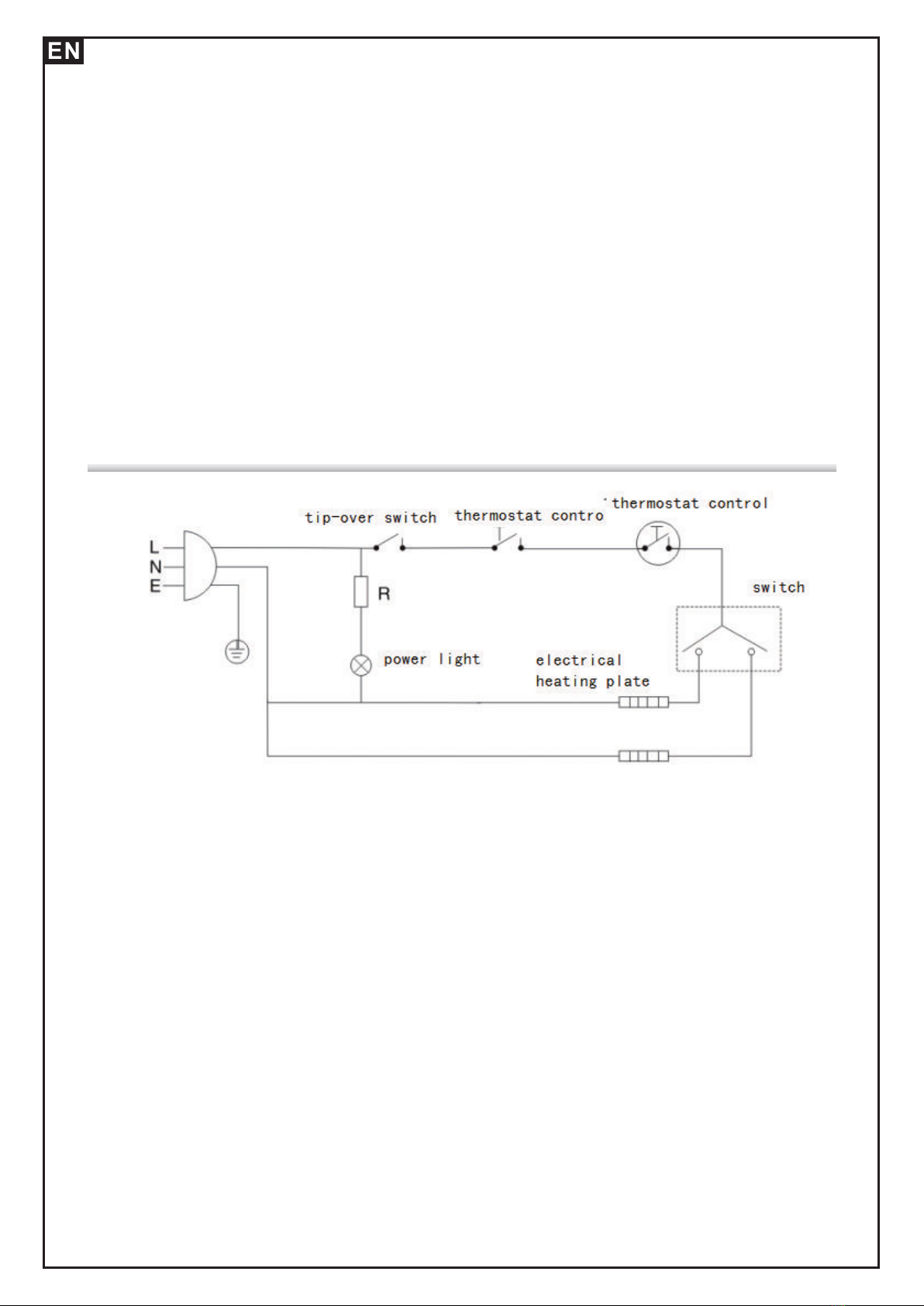

Ⅵ .Circuit diagram

Ⅱ. Datos técnicos principales

Ⅲ.Precauciones para un uso seguro

1) Lea cuidadosamente todo el manual del calefactor antes de utilizarlo.

2) Inserte el enchufe en la toma de corriente (requisitos para la toma de corriente y

el cable de alimentación: CA 220-240 V, 50/60 Hz, ≥10 A). No debe colocar el

calefactor debajo de una toma de corriente ﬁja directamente.

3) Siga las instrucciones del manual para operar el calefactor. De lo contrario,

puede causar incendios, cortocircuitos y lesiones personales.

4) No se permite extender el cable de alimentación sin autorización, para evitar la

parte extendida se sobrecaliente y provoque un incendio.

5) Por motivo de evitar cortocircuitos, incendios o daños al calefactor, nunca

inserte nada en el calefactor ni bloquee la red de enfriamiento.

6) Dado que el calefactor genera calor, no toque las superﬁcies calientes con la piel

descubierta para evitar quemaduras. Tome la manija de plástico en la parte trasera

para moverlo cuando sea necesario. Evite utilizarlo si los niños, las mascotas o las

personas cojas y las personas que carecen de autodisciplina quedan desatendidos

en el lugar.

Gracias por utilizar nuestros productos. ¡Lea cuidadosamente todo este manual de

instrucciones antes del uso!

Ⅰ. Apariencia del producto

LUZ DE ENCENDIDO

TERMOSTATO

INTERRUPTOR

DE AJUSTE DE

POTENCIA

PLACA DE CALEFACCIÓN

PANEL LATERAL

RED

PATA DE SOPORTE

RUEDAS

Modelo Voltaje nominal Frecuencia

nominal

Potencia

nominal

MC-200C 220-240V 50Hz 2000W

7) Nunca utilice el calefactor al aire libre.

8) No utilice el calefactor cerca de la bañera, la ducha o la piscina.

9) No utilice el calefactor en áreas donde se almacenan gasolina, pintura y líquidos

inﬂamables.

10) No cubra nada en el calefactor al utilizarlo.

11) Por motivo de evitar la sobrecarga de corriente, no deje que el calefactor

comparta una toma de corriente con otros aparatos eléctricos.

12) No debe colocar el calefactor debajo de una toma de corriente ﬁja

directamente.

13) Si el cable de alimentación está dañado de alguna manera, debe ser

reemplazado por el fabricante o su agente de mantenimiento o un profesional

caliﬁcado similar por motivo de evitar peligros potenciales.

14) Nunca utilice un programador de encendido automático, un temporizador u

otros tipos de dispositivos para el calefactor.

15) En caso de falla del calefactor, póngase en contacto con el agente de servicio

posventa para su inspección y reparación. Nunca se permite el desmontaje no

autorizado ni la sustitución de piezas no autorizada.

16) El calefactor debe estar debidamente embalado por motivo de evitar que entre

polvo y ser almacenado en un lugar seco y ventilado bien.

PRECAUCIÓN:

Este calefactor no está diseñado para que lo utilicen las personas (incluidos los

niños) con capacidades físicas, sensoriales o mentales reducidas, o falta de

experiencia y conocimiento, a menos que una persona responsable de su

seguridad les haya supervisado o instruido sobre el uso correcto del calefactor.

Los niños deben ser supervisados para asegurarse de que no jueguen con el

calefactor.

Ⅳ . Cómo instalar

Instalación independiente:

Primero, saque el calefactor del paquete y colóquelo boca abajo sobre una

superﬁcie blanda. Segundo, saque cuatro tornillos de los accesorios (dos tornillos

para cada rueda, el bisel del soporte de las ruedas es paralela al bisel del

calefactor; si se instala al revés, los tornillos no se pueden atornillar hacia adentro)

y apúntelos en la parte superior para apretarlos. Tercero, simplemente coloque el

calefactor en posición vertical, ya estará listo para el uso. Puede ver la ﬁgura a

continuación.

OPERACIÓN

1) Puede ajustar la temperatura ambiente mediante el termostato. Simplemente gire la

perilla del termostato en el sentido de las agujas del reloj para aumentar la temperatura del

calefactor, y gírela en el sentido contrario a las agujas del reloj para bajar la temperatura

hasta alcanzar la temperatura deseada.

2) Ajuste el calefactor a una de las siguientes conﬁguraciones de potencia.

HY-200C: Presione el interruptor a uno (I) para 1000W

Presione el interruptor a dos (II) para 2000W

3) El interruptor de encendido se ilumina cuando se activa.

4) Al girar el control del termostato en el sentido de las agujas del reloj, la temperatura

“conﬁgurada” aumentará.

5) Al girar el termostato en el sentido contrario a las agujas del reloj, la temperatura

“conﬁgurada” bajará.

6) No cubra el calefactor en ningún momento cuando está funcionando. Existe riesgo de

incendio si el calefactor está cubierto.

7) Después de utilizar el calefactor, apague el interruptor de alimentación y coloque el

interruptor de control del termostato en la posición “Low (Baja)” y desenchufe el calefactor

de la fuente de alimentación.

Ⅵ .Diagrama de circuito

Interruptor de volcado Control de termostato Control de

termostato

Luz indicadora de

encendido

Placa eléctrica

de calefacción

Interruptor
