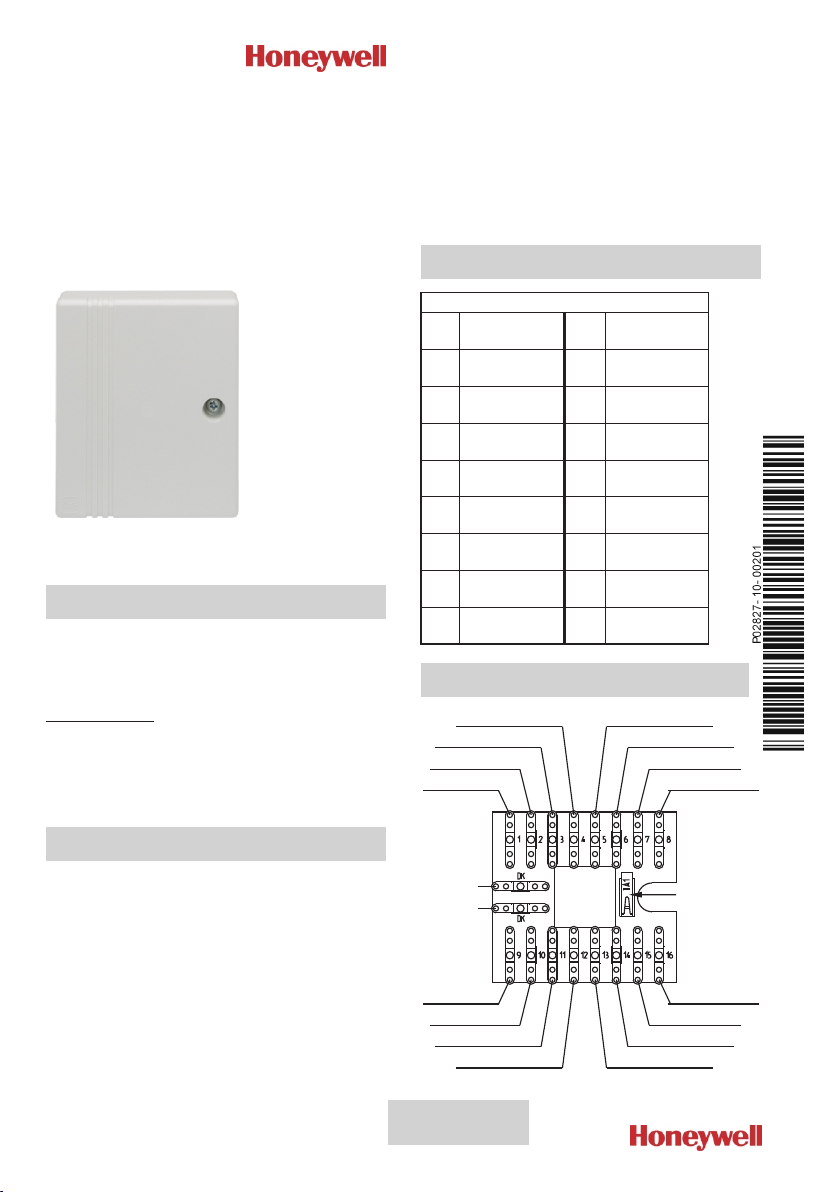

Honeywell 050025.17 Manuale di istruzioni
Deckelkontakt
(Schließer)
30 V DC/
100 mA max.
Sabotage-
gruppe
1
2
3
45
6
7
8
9
10
11
12 13
14
15
16

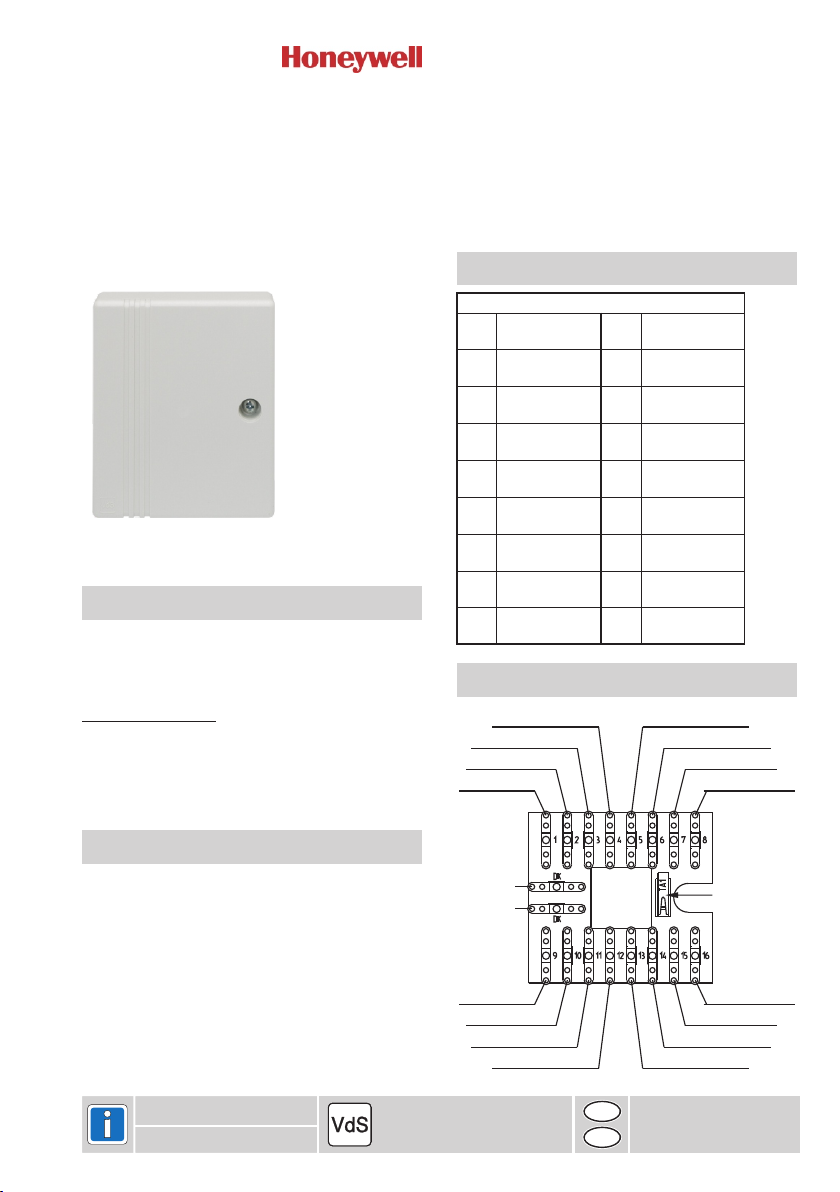

Montage-Anschluss-Anleitung
Verteiler 16-polig aP
Löt-Anschlusstechnik
Art.-Nr. 050025.17
16-poliger aP-Verteiler für universelle Anwendung.
Mit 16 Lötanschlüssen und einem Deckelkontakt
(Schließer).
Technische Daten
Anschlusstechnik: Löt/Löt
Umweltklasse nach VdS: II
Gehäuse: Kunstststoff
Farbe: Verkehrsweiß, ähnlich RAL 9016
Abmessungen (B x H xT): 70 x 84 x 20 mm
Achten Sie bei der Beschaltung der Lötstütz-
punkte auf eine sichere und saubere Verbindung
zwischen Lötstützpunkt und Leitungsader.
Vor dem Schließen des Gehäuses sind die Kabel
mittels Kabelbinder oder an den dafür vorge-
sehenen Haltern zu sichern.
Beachten Sie beim Einbau und beim Schließen
des Deckels, dass der Sabotagekontakt richtig
betätigt wird.
Nach der endgültigen Fertigstellung muss die
Deckelschraube mit der beigefügten Schrauben-
plombe gesichert werden. Danach ist die
Verplombung zu reinigen (fettfrei) und mit dem
Aufkleber (Aufdruck VdS) abzudecken.
Nach Einbringen der Kunststoffplombe kann das
Gehäuse ohne Zerstörung der Plombe nicht
mehr geöffnet werden.
Allgemeines
Installationshinweise
Anschlussplan
Anschluss-Tabelle
P02827-10-002-01 Änderungen
vorbehalten
G195030
2011-06-20
1 9
2 10
3 11
4 12
5 13
6 14
7 15
8 16
DK DK
D
GB
Cover contact
(NO-contact)
30V DC/
100mA max.
Tamper
group
1
2
3
45
6
7
8
9
10
11
12 13
14
15
16
Distributor 16pole s.m.
Soldering distributor
Item no. 050025.17
Surface mounted soldering distributor for
connections. With 16 soldering fittings with 2
tongues and a cover contact (NO-contact).
Technical data
: solder/solder
Protection class as per VdS: II
Housing: Plastic
Colour: Traffic white (similar to RAL 9016)
Dimensions ( ): 70 x 84 x 20 mm
Connection technology
W x H x D
When switching the soldering base points please
take care that the connection between soldering
base point and core is save and clean.
Before closing the housing, secure the cable with
a cable tie or at the provided pull relief clamp.
Please observe when installing and closing the
cover of the housing, that the tamper contact will
switch correct and accurate.
After the final mounting the cover screws must be
locked with screw sealings. Clean the seal (free
from grease) and cover with the label (VdS
imprint).
After attaching the plastic seal, the housing
cannot be opend without destroying the seal.
General
Installation notes
Connection diagram
Connecting-List
1 9
2 10
3 11
4 12
5 13
6 14
7 15
8 16
CC CC
Mounting and Connection Instructions
Honeywell Security Group
Novar GmbH
Johannes-Mauthe-Str. 14
D-72458 Albstadt
Subject to change
without notice
Subject to change
without notice
