Horn Tools PHRRF004 Manuale utente
www.horntools.com
Einbauanleitung | Mounting instructions
Dachträger ExRoof Dachzelt Schnellverschluss
roof rack ExRoof roof tent quick release
Modell | Model
PHRRF004
Beginne erst dann mit dem Einbau, wenn du diese Anleitung komplett gelesen und verstanden hast!
Montagezeit: ca. 180 Minuten
Read this manual complete, do not start the installation until you fully understood the manual!
Installation duration: approximate 180 minutes
Datum / date: 2 |1212.10.2022 Seite / page:
Technische Änderungen vorbehalten / technical changes reserved
Allgemeine Hinweise | universal notes
► Fragen / questions
Solltest du noch Fragen zur Montage oder zum Gebrauch deines Produktes haben, kontaktiere uns gerne.
If you have further questions regarding the mounting or the useage of your horntools product feel free to contact
us.
► Ersatzteile / spare parts
erhaltest du von deinem horntools Fachhändler /
contact your local horntools dealer
► Haftung / liability
Bei Nichtbeachtung der in dieser Anleitung angegebenen Hinweise und Informationen, bei nicht
bestimmungsgemäßem Gebrauch oder bei Einsatz außerhalb des vorgesehenen Verwendungszwecks, lehnt der
Hersteller die Gewährleistung für Schäden am Produkt ab.
Die Haftung für Folgeschäden an Elementen aller Art oder Personen ist ausgeschlossen. In case of non-
observance of this manual and its information or non-specied usage of the product, the manufacturer does not
give any kind of warranty of damage on the product.
The liability is excluded for consequential damages in any
kind for material or persons.
► Rechtliche hinweise / legal notice
Grak- und Textteile dieser Anleitung wurden mit Sorgfalt hergestellt. Für eventuell vorhandene Fehler und deren
Auswirkung kann keine Haftung übernommen werden! Technische Änderungen am Produkt sowie in dieser
Anleitung sind vorbehalten!
horntools excludes the liability for mistakes in the images or text phrases in this manual. Technical changes
reserved!
► Kennzeichnung von Gefahren / symbols for dangerous operation
Achtung! Dieses Symbol weist auf wichtige Arbeitsschritte hin, bei Nichtbeachtung kann es zu
Beschädigung am Produkt oder Verletzungen kommen!
Whenever this symbol is placed at an installation step special care must be taken. If you don’t
follow the instructions you could either damage the product or injure yourself!
► Hinweise für verbauenden Betrieb / information for installers
Sollten Sie dieses Produkt im Auftrag eines Kunden verbauen verpichten Sie sich die Sicherheitshinweise
an den Kunden weiterzugeben und ihm zu erklären!
If you install this product for a customer, you have to tell and explain the security relevant parts of this
instruction to the customer.
► Wichtig / important
Scanne diesen QR Code, um die Einbauanleitung auf deinem Smartphone zu önen.
Prüfe, ob die Versionsnummer (unten) dieselbe ist! Es kann sein, dass online bereits
eine aktualisierte Version (höherer Code) zur Verfügung steht – dann muss diese
verwendet werden.
Scan this QR Code to open this instruction on your mobile phone! Make sure that
the online and the printed instruction are the same version (code below)! It could be
possible that there is already an updated online version available.
If the version code of the online manual is higher than this one use the online manual!
Wenn du den QR Code nicht önen kannst hier der Link:
If you can’t read the QR Code we stated the link here:
https://www.horntools.com/pub/more_downloads/phrrf004_ins_man_de_en.pdf
VERSION: V1.1
3 |12
Seite / page:
Datum / date: 12.10.2022

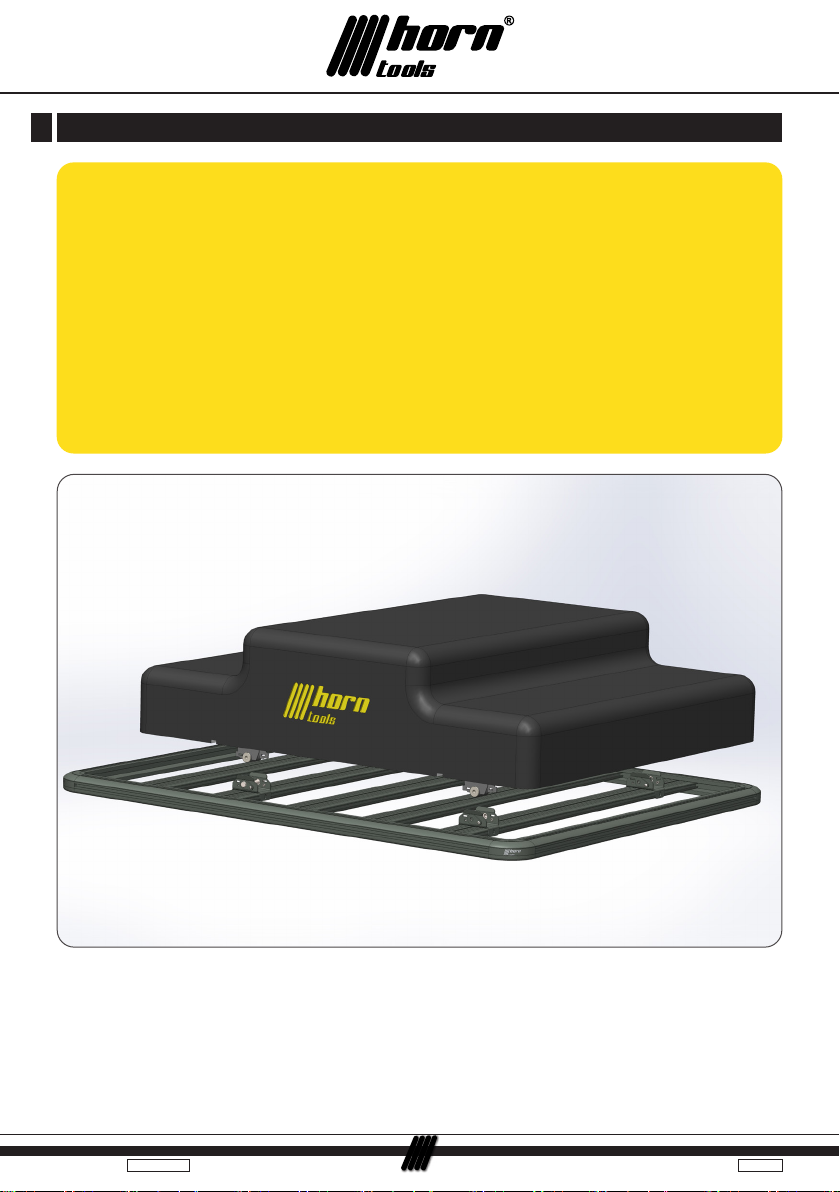

Dachträger DO‘s and DONT‘s | Roof Rack DO‘s and Dont‘s
Wenn ein Canopy („Hardtop“) und ein Dachträger auf der
Kabine verbaut sind darf die Ladung nicht auf beiden
festgebunden werden! Der Dachträger und das Canopy
bewegen sich während der Fahrt unabhängig voneinander,
das kann zu Schäden an Ladung und Gurten führen! Daher
die Ladung nur auf dem Dachträger befestigen, auf dem
Canopy lediglich auegen.
When using a canopy („hardtop”) make sure not to x the
cargo to the roofrack and the Canopy! The roofrack on
the cabin and the Canopy can move independently while
driving, this can cause damage! So x the cargo to the roof
rack and only support it on the Canopy.
km/h
!
!
festzurren/x
festzurren/x
nur auegen/
only support
festzurren/x
festzurren/x
Datum / date: 4 |1212.10.2022 Seite / page:
Technische Änderungen vorbehalten / technical changes reserved

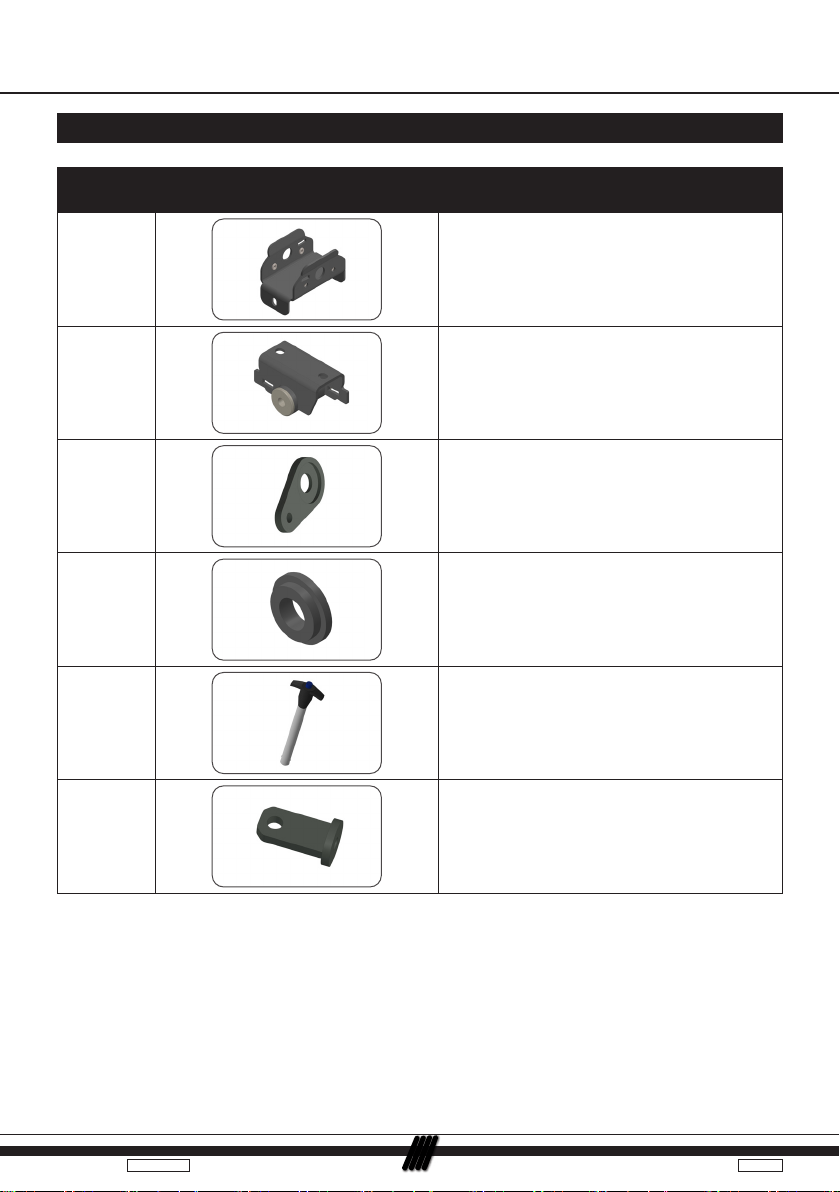

Stückliste | partlist
Anzahl
quantity
Beschreibung
description
4
Schnellverschluss Unterteil
quick release lower part
4
Schnellverschluss Oberteil
quick release upper part
8
Schnellverschluss Klemme
quck release clamp
8
Schnellverschluss Führung
quck release guide
4
Schnellverschluss Pin
quck release pin
2
Schlossplatte
locking plate
5 |12
Seite / page:
Datum / date: 12.10.2022
Artikel
article
Größe
size
Länge
length
Koporm
head
Oberäche
surface nish
Norm
standard
Anzahl
qty.
Schraube/bolt M8 16 Sechskant
hex head
verzinkt /
galavanized DIN933 8
Scheibe/washer M8 verzinkt /
galavanized DIN125-A 8
Mutter/nut M8 verzinkt /
galavanized DIN985 8
Schraube/bolt M8 12 Linsenkopf
lense head
verzinkt /
galavanized ISO7380 8
Scheibe/washer M8 verzinkt /
galavanized DIN125-A 8
Nutenstein/
slot nut M8 verzinkt /
galavanized 8
Schraube/bolt M10 90 Sechskant
hex head
verzinkt /
galavanized DIN931 4
Scheibe/washer M10 verzinkt /
galavanized DIN125-A 8
Mutter/nut M10 verzinkt /
galavanized DIN985 4
Schraube/bolt M5 10 Linsenkopf
lense head
verzinkt /
galavanized ISO7380 4
Scheibe/washer M5 verzinkt /
galavanized DIN125-A 4
Schraube/bolt M5 12 Linsenkopf
lense head
verzinkt /
galavanized ISO7380 8
Scheibe/washer M5 verzinkt /
galavanized DIN125-A 8
Schraubenliste | boltlist
Prüfe vor dem Einbau ob, der Lieferumfang komplett ist und alle Teile unbeschädigt sind. Sollten Teile
fehlen oder beschädigt sein kontaktiere bitte deinen horntools Händler und warte mit dem Einbau des
Systems bis alle Teile unbeschädigt bei dir sind.
Before installing the horntools product, check if all parts are in the package and are not damaged! If something is
missing or damaged contact your horntools dealer and don’t start the installation.
Datum / date: 6 |1212.10.2022 Seite / page:
Technische Änderungen vorbehalten / technical changes reserved

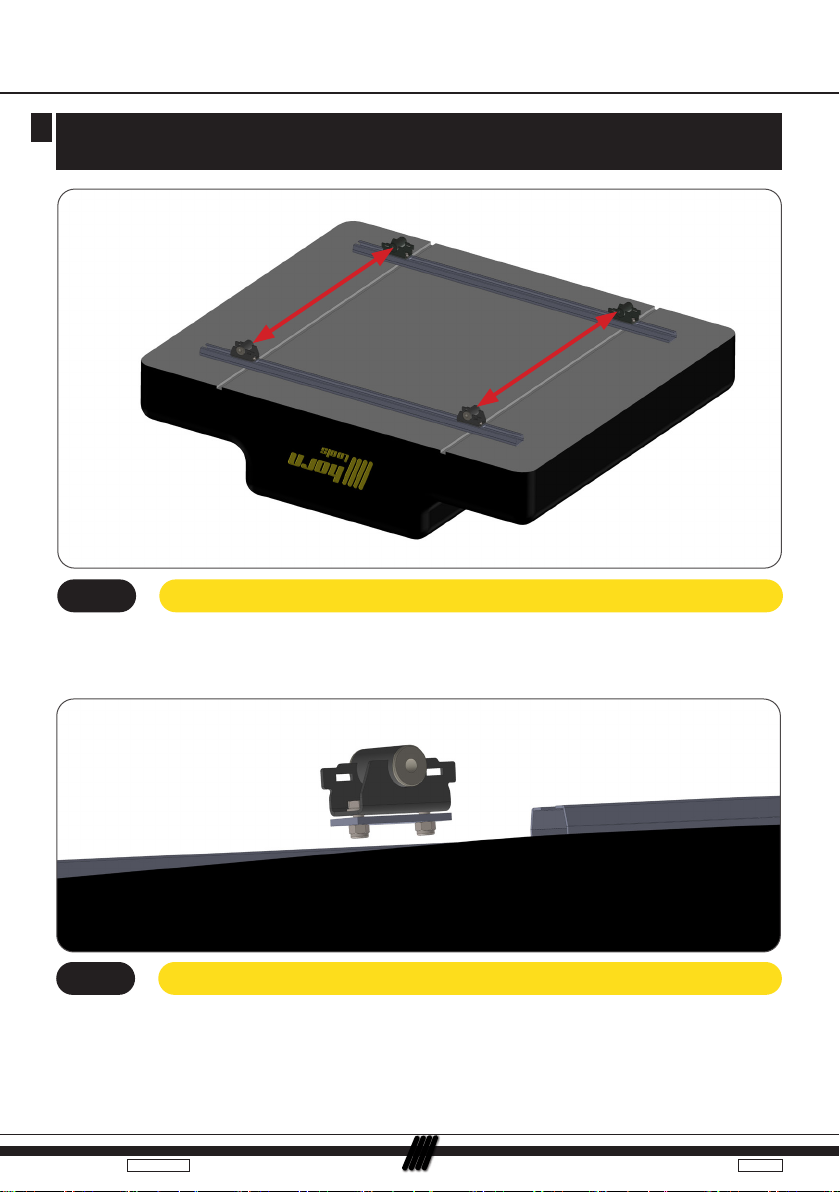

Schnellverschluss Oberteil ans Dachzelt befestigen | mount quick release
upper part to roof tent
Schnellverschluss Oberteile montiert / upper quick release mounted
1.
Abb.01
Befestigung im Detail / mounting close upAbb.02
7 |12
Seite / page:
Datum / date: 12.10.2022
Befestige, wie in Abb. 1 und Abb. 2 gezeigt, die Schnellverschluss Oberteile an den Alu Schienen des Dachzelts,
mit den kleinen Plättchen des Dachzelts (silbern in Abb. 2). Verwende hierfür die Schrauben M8x16mm, Muttern
M8 und die Unterlegscheiben M8. Die Schrauben noch nicht ganz festziehen, die Oberteile sollen sich noch
verschieben lassen. Miss den Abstand zwischen den Oberteilen und schreibe den Wert für später auf (rote Pfeile
in Abb. 2).
Attach the quick release upper part’s to the roof tent’s aluminium rails, using the small aluminium plates that
come with the roof tent (silver coloured in Abb. 2). Use M8x16mm bolts, M8 nuts and M8 washers. Don’t yet fully
tighten the bolts, the brackets shall be moveable by hand Abb. 1 & Abb. 2. Measure the distance between the
upper parts and write it down for later.

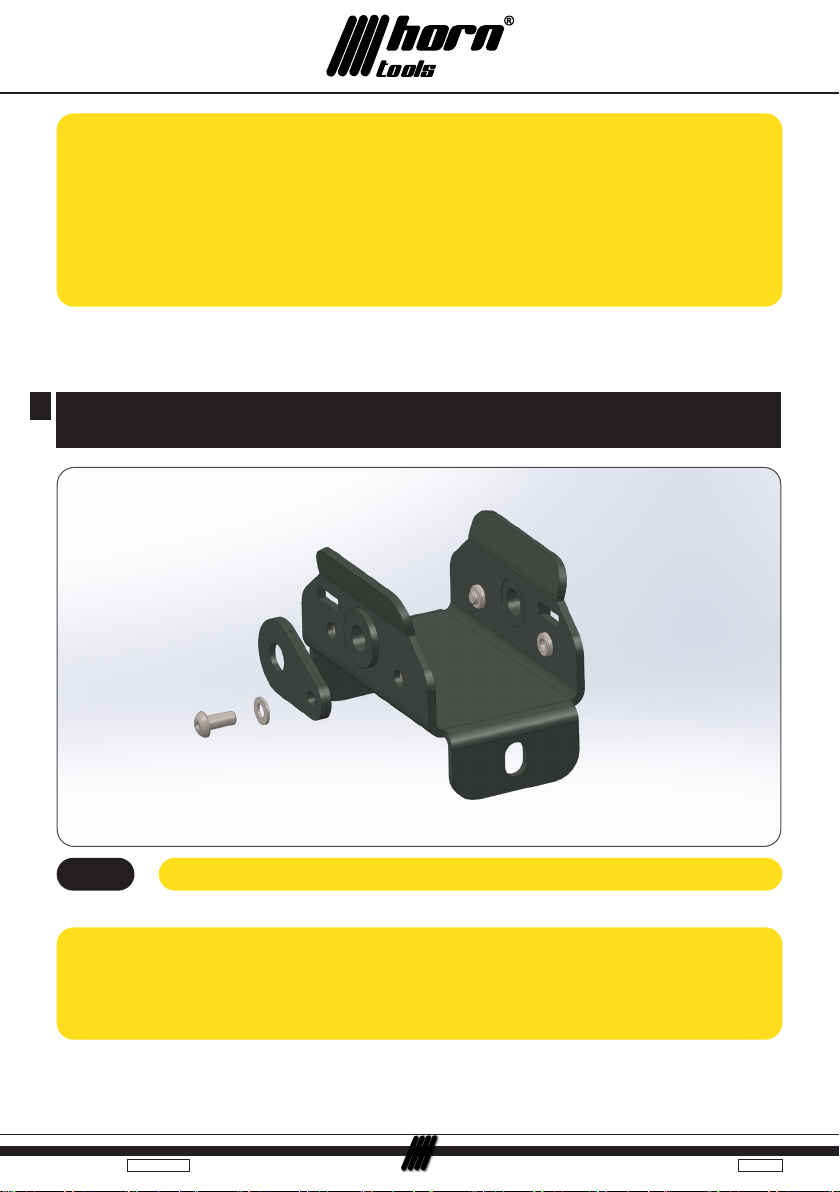

Unterteile zusammenbauen und montieren | assemble and mount the lower
brackets
Führung mit Klemme festschrauben / guide and clamp mounting
2.
Abb.03
Dann werden auf beiden Seiten der unteren Teile je eine Führung mit der Klemme und den M5x12mm
verschraubt. Wiederhole den oben beschriebenen Arbeitsschritt bei allen Unterteilen.
Now the guide and clamp are getting bolted to the lower part with the M5x12mm, on both sides of the lower part!
Repeat this on all four lower parts.
Datum / date: 8 |1212.10.2022 Seite / page:
Technische Änderungen vorbehalten / technical changes reserved
Unterteile auf dem Dachträger befestigen | attach the lower parts to the roof
rack
3.
Unterteile auf Dachträger, Symbolbild / lower parts on roof rack, symbolic pictureAbb.04
Befestige mit den Nutensteinen, die ins Prol eingedreht werden können, und den M8x12mm Schrauben, die
Unterteile auf dem Dachträger. Schrauben mit 17Nm festziehen und mit Schraubensicherung xieren (Loctite 243
o.Ä.). Ziehe auch diese Schrauben noch nicht ganz fest, sie müssen sich noch verschieben lassen.
Stelle den Abstand zwischen den Haltern entsprechend dem vorher aufgeschriebenen Wert ein (Abb.01 rote
Pfeile). Dann stelle die Oberteile auf dem Dachzelt entsprechend dem Abstand in Fahrtrichtung ein (blaue Pfeile).
Using the slot nuts and the M8x12mm bolts x the lower quick release parts to the roof rack. Torque the bolts
down to 17Nm and secure them with thread locker (Loctite 243 or similar). Don’t fully tighten those bolts yet.
According to the previously noted measurement adjust the distance between the lower brackets (shown with the
red arrows in Abb. 4). Do the same with the upper parts on the roof tent but take the measurement from the roof
rack (blue arrows in Abb. 4).
9 |12
Seite / page:
Datum / date: 12.10.2022
Dachzelt aufsetzen | place the roof tent4.
Für diesen Arbeitsschritt müsst ihr mindestens zu zweit sein oder einen geeigneten Kran zur Verfügung haben.
Gehe in jedem Fall sicher, dass du das Gewicht des Zeltes sicher halten kannst!
Das Dachzelt vorsichtig auf den Dachträger heben und in den Schnellverschlüssen ablegen.
Wenn notwendig die Positionen der Halter verändern damit die Haltestifte eingeführt werden können. Die
Schnellverschluss Pins haben ein Kunststoseil, welches mit den mitgelieferten M5X10mm Schrauben samt
Unterlegscheiben an den Unterteilen festgeschraubt werden kann, um zu verhindern, dass diese verloren
gehen. Nun können alle weiteren Schrauben laut der Drehmoment Tabelle auf der letzten Seite dieser Anleitung
festgezogen werden.
To lift the roof tent on the roof rack you must be at least two person or have a crane or similar! Make sure that
you can handle the weight safely! Now lift the tent onto the quick release brackets.
If needed shift the brackets so the holes line up and insert the quick release pins. Note, the quick release pins
have a plastic wire attached, you can bolt this wire to the lower parts using the M5x10mm bolts and washer to
prevent from losing them. Now all other screws can be tightened according to the torque table on the last page of
these instructions.
Datum / date: 10 |1212.10.2022 Seite / page:
Technische Änderungen vorbehalten / technical changes reserved
Bügelschloss eingebaut / padlock installedAbb.05
Alternative Befestigung des Dachzeltes | alternative xation option5.
Wer das Dachzelt dauerhaft mit den Schnellverschlüssen montieren möchte, hat die Möglichkeit anstelle der
Schnellverschluss Pins die mitgelieferten M10x90 Schrauben samt Scheiben & Muttern zu verwenden.
If you are planning to permanently mount your roof tent on the quick release brackets you can swap your quick
release pins with the M10x90mm bolts plus washers and nuts.
Anbringen der Diebstahlsicherung | installation of the anti theft device6.
Um das montierte Dachzelt vor Diebstahl zu sichern, kannst du zwei Bügelschlösser nutzen (diese sind nicht im
Lieferumfang enthalten). Diese können mit den Schlossplättchen, wie in Abb. 5 gezeigt, angebracht werden.
To secure the assembled roof tent against theft, you can use two padlocks (not included). You can install them
like shown in Abb. 5.
Überprüfe in regelmäßigen Abständen den festen Halt der Schnellverschlüsse und prüfe
diese auf Verformungen und Beschädigungen. Beschädigte Teile austauschen!
Periodically check that the quick release is xated properly, also look for damages.
Replace damaged parts!
