Upgrading and Servicing Guide

Manuel de mise à niveau et d'entretien

HP TouchSmart610 PC

Computer features may vary by model

Les fonctions de l’ordinateur peuvent varier selon le modèle.

ii 647642-DN1

Before you begin

Observe the following requirements before removing and

replacing the CD/DVD drive.

Avant de commencer

Respectez les conditions requises suivantes avant de retirer et de

remplacer le lecteur de CD/DVD.

IMPORTANT: A CD/DVD drive is extremely sensitive to

shock impact. Do not bang or drop it.

WARNING:

Never open the cover with the power

applied. You might damage your

computer or be injured by the spinning

fan blades.

Avoid touching sharp edges inside the

computer.

Keep your hands away from the moving

fan.

Keep fingers and tools clear of the fan

when the power is applied.

CAUTION: Static electricity can damage the

electronic components inside the computer. Discharge

static electricity by touching the metal cage of the

computer before touching any internal parts or

electronic components.

IMPORTANT : Un lecteur de CD/DVD est extrêmement sensible

aux chocs. Ne le laissez pas tomber et ne le heurtez pas.

AVERTISSEMENT :

N’ouvrez jamais le capot lorsque le

cordon d’alimentation est branché ou

lorsque l’ordinateur est sous tension.

Vous pourriez endommager votre

ordinateur.

Évitez de toucher les bords tranchants

à l’intérieur du châssis.

Gardez vos mains à l’écart du

ventilateur en mouvement.

N’approchez pas vos doigts ou des

outils du ventilateur lorsque

l’ordinateur est alimenté.

ATTENTION : L’électricité statique peut

endommager les composants électroniques à

l’intérieur de l’ordinateur. Déchargez l’électricité

statique en touchant la cage métallique de

l’ordinateur avant de toucher tout composant

interne ou tout composant électronique.

Computer features may vary by model.

Les fonctions de l’ordinateur peuvent varier selon le modèle.

Removing and Replacing a CD/DVD Drive

Retrait et remplacement d’un lecteur de CD/DVD

HP TouchSmart610 PC

2647642-DN1

Removing and replacing a CD/DVD drive

Retrait et remplacement d’un lecteur de CD/DVD

10 - 15 minutes

10 à 15 minutes

Tools Needed

Flathead/Torx screwdriver #15

Phillips screwdriver #1

Small screws are easily lost. Remove screws over a surface

that allows you to retrieve them if they fall.

Outils nécessaires

Tournevis plat/Torx #15

Tournevis cruciforme de précision #1

Les petites vis peuvent facilement être perdues. Retirez les

vis sur une surface qui vous permettra de les récupérer si

elles tombent.

Removing the CD/DVD drive

Retrait du lecteur de CD/DVD

1Remove items such as CDs, DVDs, and USB storage

devices from the computer.

Retirez les éléments tels que des CD, DVD et

périphériques de stockage USB de l’ordinateur.

2Close all open programs and shut down your

operating system.

Fermez tous les programmes ouverts et arrêtez votre

système d’exploitation.

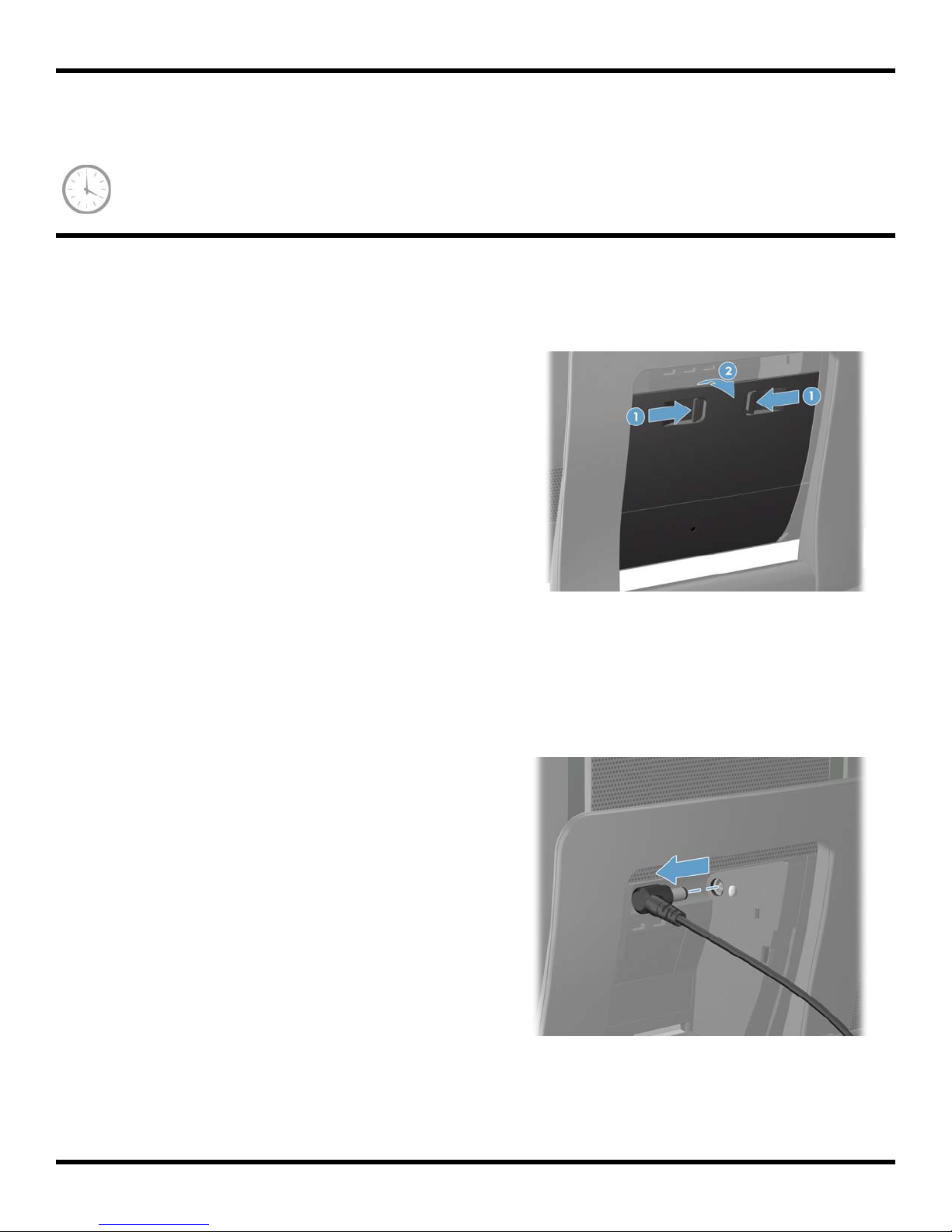

3Open the rear port access door by squeezing the two

tabs at the back of the computer (1) and then pulling

the door open (2).

Appuyez sur les deux languettes afin d’ouvrir le volet

d’accès aux ports arrière de l’ordinateur (1) en le tirant

vers vous (2).

4Unplug the computer by disconnecting the power cord

from the back of the computer.

Débranchez l’ordinateur en déconnectant le cordon

d’alimentation à l’arrière de l’ordinateur.

647642-DN1 3

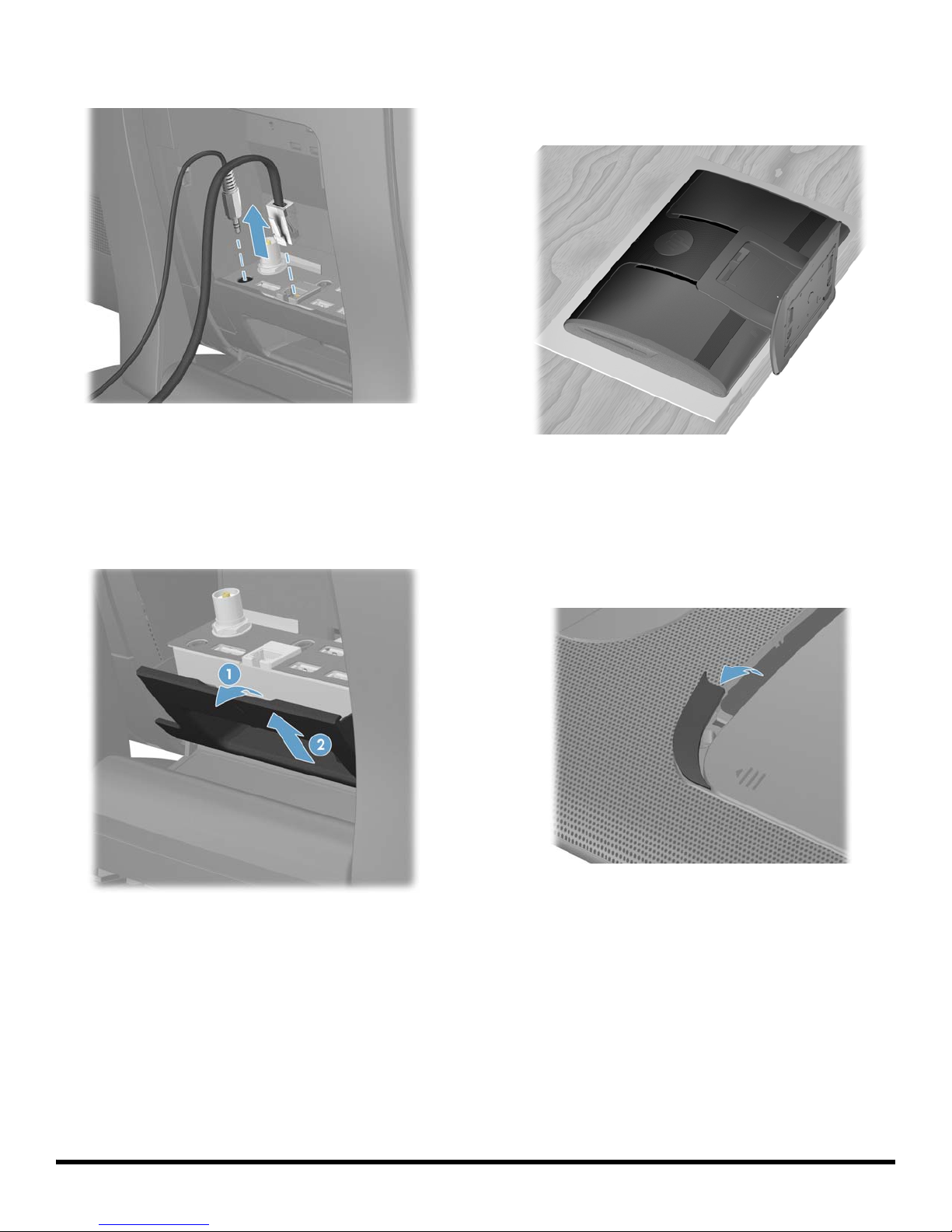

5Unplug all attached cables from the back of the

computer.

Débranchez tous les câbles fixés à l’arrière de

l’ordinateur.

6Remove the small center panel below the rear ports by

pulling out the top of the panel (1) then lifting the

panel off the computer (2).

Retirez le petit panneau central situé sous les ports

arrière en tirant le bord supérieur du panneau (1), puis

en le soulevant hors de l’ordinateur (2).

7Lay the computer down on a flat surface, covered with

a soft cloth to protect the screen from scratches or

other damage. Make sure the stand extends beyond

the edge of the flat surface.

Posez l’ordinateur sur une surface plane recouverte

d’un chiffon doux afin de protéger l’écran contre les

éraflures ou autres dommages. Assurez-vous que le

socle dépasse du bord de la surface plane.

8Remove the screw cover from the drive door by lifting it

up and away from the computer.

Enlevez le cache-vis du volet du lecteur en le soulevant

pour le détacher de l’ordinateur.

4647642-DN1

9Remove the screw at the top of the drive door using a

flathead or Torx screwdriver.

Enlevez la vis située sur le haut du volet du lecteur à

l’aide d’un tournevis à bout plat ou Torx.

10 Slide the drive door toward the center of the computer

until it stops (approximately 5 cm or 1/5 inch).

Faites glisser le volet du lecteur vers le centre de

l’ordinateur jusqu’à ce qu’il s’arrête (environ 5 cm ou

1/5 de pouce).

11 Lift (1) and remove (2) the drive door from the back of

the computer.

Soulevez (1) et enlevez (2) le volet du lecteur de

l’arrière de l’ordinateur.

12 Remove the two screws that attach the side panel to

the computer.

Retirez les deux vis qui fixent le panneau latéral sur

l’ordinateur.

647642-DN1 5

13 Insert a flathead screwdriver into the tab of the side

panel to release it from the computer.

Insérez un tournevis à bout plat dans la languette du

panneau latéral pour le détacher de l’ordinateur.

14 Remove the side panel from the computer.

Retirez le panneau latéral de l’ordinateur.

15 Loosen the captive screw on the top of the CD-DVD

drive.

Desserrez la vis captive située en haut du lecteur de

CD-DVD.

16 Push the CD-DVD drive out of the computer.

Extrayez le lecteur de CD-DVD de l’ordinateur.

6647642-DN1

17 Remove the CD-DVD drive from the computer.

Retirez le lecteur de CD-DVD de l’ordinateur.

18 Remove the bracket on the back of the CD/DVD tray

by removing the two screws with a Phillips screwdriver.

Save the bracket and the two screws.

Retirez l’équerre située au dos du plateau CD/DVD en

desserrant les deux vis à l’aide d’un tournevis

cruciforme. Mettez l’équerre et les deux vis de côté.

Installing a new CD/DVD drive

Installation d’un nouveau lecteur

de CD/DVD

1Install the screws that secure the bracket to the back of

the CD/DVD drive with a Phillips screwdriver.

Serrez les vis qui fixent l’équerre au dos du lecteur de

CD/DVD à l’aide d’un tournevis cruciforme.

2Insert the CD-DVD drive into the slot on the computer.

Insérez le lecteur de CD-DVD dans la fente de

l’ordinateur prévue à cet effet.

NOTE: Do not lose the CD/DVD bracket and screws. You

will fasten the CD/DVD bracket to the new CD/DVD drive.

REMARQUE : Ne perdez ni l’équerre du plateau CD/DVD

ni les vis. Vous devrez fixer l’équerre du plateau CD/DVD

au nouveau lecteur de CD/DVD.

NOTE: The replacement CD/DVD drive may not look

exactly the same as the original drive due to different

manufacturers or models. Hewlett-Packard always provides

quality parts that meet or exceed your original computer

specifications.

REMARQUE : Le lecteur de CD/DVD de remplacement

peut ne pas ressembler exactement au lecteur d’origine en

raison de différences entre modèles ou fabricants.

Hewlett-Packard fournit toujours des pièces de qualité

conformes ou supérieures aux caractéristiques techniques

de votre ordinateur d’origine.

647642-DN1 7

3Push the CD-DVD drive (1) into the computer until the

hole in the bracket aligns with the captive screw (2).

Poussez le lecteur de CD-DVD (1) dans l’ordinateur

jusqu’à ce que le trou de l’équerre soit dans

l’alignement de la vis captive (2).

4Tighten the captive screw on the top of the CD-DVD

drive.

Serrez la vis captive située en haut du lecteur de

CD-DVD.

5Reinstall the side panel on the side of the computer,

aligning the screw holes on the panel with the screw

holes on the computer. Press firmly on the center of the

side panel until it snaps into place.

Remettez le panneau latéral sur le côté de

l’ordinateur, en alignant les trous de vis du panneau

sur les trous de vis de l’ordinateur. Appuyez

fermement sur le centre du panneau latéral jusqu’à ce

qu’il s’enclenche.

6Install the two screws that secure the side panel to the

computer.

Serrez les deux vis qui fixent le panneau latéral sur

l’ordinateur.

8647642-DN1

7Reinstall the drive door by sliding it toward the center

of the computer.

Remettez le volet du lecteur en place en le faisant

glisser vers le centre de l’ordinateur.

8Slide the drive door to the edge of the computer

making sure to align the screw hole in the drive door

to the screw hole on the computer.

Faites glisser le volet du lecteur vers le bord de

l’ordinateur en vous assurant que le trou de vis du

volet du disque est bien aligné sur le trou de vis de

l’ordinateur.

9Install the screw securing the door to the back of the

computer.

Serrez la vis qui fixe le volet à l’arrière de l’ordinateur.

10 Press the top edge of the screw cover on to the drive

door and then press down on the bottom edge of the

screw cover until it snaps into place.

Pressez le bord supérieur du cache-vis sur le volet du

lecteur, puis appuyez sur le bord inférieur du cache-vis

jusqu’à ce qu’il s’enclenche.

Altri manuali per TouchSmart 610 PC

Indice

Altri manuali HP Scrivania

HP Workstation xw3100 Scheda tecnica

HP Xw6400 - Workstation - 4 GB RAM Guida all'installazione

HP Media Center m7200 - Desktop PC Scheda tecnica

HP Visualize J5000 Manuale utente

HP s3700f - Pavilion - Slimline Istruzioni per l'installazione

HP Compaq Presario Manuale utente

HP 8100 - Elite Convertible Minitower PC Manuale operativo e di manutenzione

HP Xw4550 - Workstation - 2 GB RAM Manuale utente

HP Pavilion t124 Istruzioni per l'installazione

HP Compaq dx7300 ST Manuale

HP Z1 G2 Guida di riferimento rapido

HP s3330f - Pavilion - Slimline Manuale di istruzioni

HP dx2200 - Microtower PC Manuale utente

HP Vectra VLi 8 Manuale utente

HP Compaq dx2700 Microtower and Small Form... Manuale utente

HP Compaq Presario Manuale utente

HP Pavilion a6000 Come usare

HP vectra vl420 Manuale utente

HP Pro 1005 Manuale utente

HP Compaq Presario Manuale

HP Pavilion x360 14 Series Manuale

HP Brio 80xx Manuale utente

HP Xw4400 - Workstation - 2 GB RAM Istruzioni utente

HP Media Center m400 - Desktop PC Scheda tecnica

Manuali Scrivania popolari di altre marche

Asus

Asus E210 Series Manuale utente

Dell

Dell Inspiron 600m Manuale utente

Dell

Dell Inspiron 3662 Manuale utente

TotalFlow

TotalFlow uFLO Manuale utente

Logitech

Logitech MK320 Manuale utente

Dell

Dell XPS 730 H2C Manuale utente

Sony

Sony Vaio Series Manuale utente

Sony

Sony VGC-LT32E - Vaio All-in-one Desktop Computer Manuale utente

Alto

Alto MD 250 Manuale utente

Lenovo

Lenovo ThinkCentre Edge 72 Manuale

Lenovo

Lenovo ThinkStation D20 Manuale

Arbor Technology

Arbor Technology FPC-7800 Series Manuale utente

Sony

Sony VAIO VGX-TP1 Series Manuale utente

Asus

Asus Eee Box B204 Manuale utente

Dell

Dell Optiplex 9010 All In One Manuale utente

Everex

Everex eXplora Manuale utente

Lenovo

Lenovo ThinkCentre M75e Manuale utente

Dell

Dell Alienware Area-51 R4 Manuale utente
