HT HT20s Manuale utente

MANUALE D’USO

Cercafase professionale HT20s

4. Descrizione

5. Come operare

Per l’utilizzo dello strumento operare come segue:

1 Sensore di rilevazione tensione

2 Riferimento per misure in CAT IV

3 Barriera di sicurezza paramano

4 Pulsante per accensione strumento e

attivazione torcia

5 Fermaglio da taschino

6 Torcia bianca luminosa

7 Innesto a incastro per slitta vano batterie

8 Slitta vano batterie

1. Precauzioni e misure di sicurezza

Prima e durante l’esecuzione dei test attenersi

scrupolosamente alle seguenti indicazioni:

ATTENZIONE

La mancata osservazione delle

Avvertenze e/o Istruzioni può

danneggiare lo strumento e/o i suoi

componenti o essere fonte di pericolo

per l’operatore.

Non usare lo strumento in presenza di

ambienti umidi o in presenza di gas,

materiali esplosivi, combustibili o

polverosi.

Non effettuare test di prova qualora si

riscontrino danneggiamenti evidenti

sullo strumento.

Non effettuare test oltre al campo di

tensione dichiarato.

Non esporre lo strumento a condizioni

di temperatura e umidità oltre i limiti

dichiarati.

Non effettuare rilevazioni con mano

dell’operatore oltre la barriera di

sicurezza paramano

2. Introduzione

Il cercafase professionale HT20s è in grado di rilevare la

presenza di tensione AC con segnalazione a LED visiva e

acustica con cicalino. Una torcia a luce bianca incorporata

è inoltre attivabile.

3. Caratteristiche

Rilevazione Tensione CA con e senza contatto

Rilevazione su parti conduttive e isolate

Auto Power OFF dopo 5 minuti di non utilizzo

LED rosso indicatore di tensione con cicalino

Torcia bianca luminosa

Ridotte dimensioni con fermaglio da taschino

Strumento ideale per ogni installatore elettrico

1. Accendere lo strumento con il tasto

2. Testare preliminarmente lo strumento su un circuito in

tensione. Sostituire le batterie interne se il LED rosso

indicatore non si accende e/o il cicalino non emette

suoni

3. Posizionare il sensore in prossimità o a contatto del

punto in prova e verificare sia l’accensione del LED

rosso indicatore sia il suono del cicalino. Non

effettuare misure con mano oltre la barriera di

sicurezza e mantenere conduttori non isolati oltre

la linea di riferimento CAT IV (parte 2 di figura)

4. Se necessario premere il pulsante per attivare la

torcia luminosa

5. Lo strumento si spegne automaticamente dopo circa 5

minuti di non utilizzo

6. Sostituzione batterie

Per la sostituzione delle batterie operare come segue:

1. Esercitare una lieve pressione sulla slitta del vano

batterie (vedere parte 8 di figura)

2. Sfilare la slitta del vano batterie verso l’esterno

3. Sostituire le batterie con uguale tipo prestando

attenzione alla polarità di inserimento indicata

4. Reinserire la slitta del vano batterie fino all’innesto a

incastro

5. Non disperdere nell’ambiente le batterie usate

ATTENZIONE: il simbolo riportato indica che lo

strumento deve essere raccolto e trattato in

modo corretto.

7. Specifiche tecniche

Campo di misura: 100 1000V AC

Frequenza di misura: 50/60Hz

Indicazioni: LED e acustica con cicalino

Sicurezza: IEC/EN61010-1

Categoria di sovratensione: CAT IV 1000V

Grado di inquinamento: 2

Batterie: 2 x 1.5V alcaline tipo AAA NEDA24A LR03

Temperatura di lavoro: -10°C 50°C

Umidità di lavoro: -10 40°C <75% ; 40 50°C <45%

Dimensioni: 160 (L) x 26 (La) mm



Peso (con batterie): 48g Versione IT 3.02 – 30/03/2015

MANUAL DE INSTRUCCIONES

Detector de Tensión Profesional HT20s

4. Descripción

5. Como operar

Guía para el corecto uso del instrumento:

1 Sensor para detectar la tensión

2 Referencia para medidas en CAT IV

3 Barrera de seguridad paramano

4 Tecla para encender el instrumento y la

linterna

5 Soporte clip

6 Linterna blanca luminosa

7 Apriete para deslizar la tapa de pilas

8 Deslice tapa de pilas

1. Precauciones y medidas de seguridad

Antes y durante la ejecución de las medidas preste

atención a las siguientes indicaciones:

ATENCION

La falta de observación de las

advertencias y/o instrucciones puede

dañar el instrumento y sus

componentes o ser fuente de peligro

para el usuario

No efectúe medidas en entornos

húmedos o en presencia de gas o

materiales explosivos, combustibles o

en ambientes polvorientos

No efectúe medidas si encuentra

alguna anomalía en el instrumento.

No efectúe medidas para valor de

tención fuera de campo de medida

No efectúe medidas en condiciones

ambientales fuera de las limitaciones

indicadas

No efectúe mediciones con la mano

después de la barrera de seguridad del

paramanos

2. Generalidades

El detector profesional HT20s es capaz de detectar la

presencia de tensión CA con LED rojo y con indicator

acùstico. Una linterna con LED bianco es ativable

3. Características

Detecta tensión CA con o sin contacto

Detección sobre partes conductivas y aislantes

Función autoapagado después de 5 minutos

Led rojo indicador de presencia de tensión y indicador

acústico

Linterna luminosa para un uso práctico

De reducidas dimensiones con soporte clip

Instrumento para cada instalador eléctrico

1. Encender el instrumento con la tecla

2. Probar el instrumento en un circuito con tensión

presente Substituir las pilas si el LED rojo no encender

y/o el indicator acustico no trabajan

3. Posicionar el sensor en proximidad o en contacto del

punto de prueba y verificar l’encenderse de LED rojo y

del indicator acustico. No efectuar mediciones con la

mano después de la barrera de seguridad del

paramanos y mantener los conductores no

aislados más allá de la línea de referencia CAT IV

(parte 2 de la figura)

4. Pulsar, si necesario, la tecla para encender la

linterna luminosa

5. El instrumento se apaga automáticamente después de

aproximadamente 5 minutos sin utilizar

6. Sustitucion de las pilas

Guía para la sustitucion de las pilas:

1. Efectúe una leve presión sobre la deslizante tapa de

pilas (ver parte 8 de la figura)

2. Deslice la tapa de pilas hacia el exterior

3. Saque las pilas agotadas y coloque dos nuevas pilas

del mismo tipo respetando la polaridad indicada en el

cuerpo de l’acesorio

4. Coloque de nuevo la tapa de pilas hasta que quede

totalmente insertada

5. No tire a la basura las pilas gastadas. Use los

contenedores para salvaguardar el medio ambiente

ATENCIÓN: El presente símbolo indica que al

final de la vida del instrumento debe ser tratado

en modo correcto.

7. Especificaciones tecnicas

Campo de medida: 100 1000VCA

Frequencia de medida: 50/60Hz

Indicacion: LED y indicador acùstico

Seguridad: IEC/EN61010-1

Categoría de sobretensión: CAT IV 1000V

NIvel de Poluciòn : 2

Pilas: 2 x 1.5V tipo AAA NEDA24A LR03

Temperatura de uso: -10°C 50°C

Humedad de uso: -10 40°C <75%; 40 50°C <45%

Dimensiones: 160 (L) x 26 (La) mm



Peso (pilas incluidas): 48g Versión ES 3.02 – 30/03/2015

USER MANUAL

Professional voltage detector HT20s

4. Description

5. Operating instruction

Consider the herewith steps for a correct use:

1 Voltage detection sensor

2 Reference mark for CAT IV measurements

3 Hand safety protection

4 key for switch on the instrument and the

white LED

5 Pen clip

6 White LED torch

7 Fit part for battery cover sleigh

8 Battery cover sleigh

1. Safety precautions and procedures

Please follow the herewith indications before and during

the performance of any test with the instrument:

CAUTION

An improper use can damage the

instrument and/or its components or

injure the operator

Avoid using the instrument in rooms

where explosive gas, combustible gas,

steam or excessive dust are present

Do not perform any test if you notice

anomalous conditions such as

breakages, deformations, fractures,

leakages of battery liquid on meter

Do not perform any test exceeding the

declared voltage conditions

Do not perform measurements under

environmental conditions exceeding

the declared limits

Do not perform any voltage detection

with operator’s hand beyond the hand

safety protection

2. Introduction

HT20s meter can perform AC voltage detection with visible

LED red and acoustic buzzer indications. A white LED is

can be also activated.

3. Features

AC voltage detection with and without contact

AC voltage detection on conductive and insulated parts

Auto Power OFF function after 5 minutes

Visible red LED and acoustic buzzer indications

White torch LED with ON/OFF key

Practical pen clip and very small size

Meter suitable for any electrical installer

1. Switch on the instrument by pressing key

2. Perform an initial test with meter on an energized

circuit. Replace internal batteries if the red LED do not

turn on and/or the buzzer do not sound

3. Position the sensor close to or in contact with the point

under test then verify that the red LED is on and buzzer

sounds continuously as evidence of voltage detection.

Do not perform test with the hand beyond the hand

safety protection and move not insulated wires

beyond the CAT IV reference mark (see part 2 of

picture)

4. If necessary press key to turn on the white torch

5. The instrument switch off automatically after 5 minutes

of idleness

6. Batteries replacement

Follow the herewith steps to replace internal batteries:

1. Remove the meter from any voltage source

2. Perform a small pressure on battery cover sleigh (see

part 8 of picture)

3. Shift the battery cover sleigh from the meter

4. Replace the batteries with new ones of the same type

and pay attention to keep to correct polarity indication

5. Fit the battery cover sleigh to the meter

6. Used batteries must not be disposed of as urban waste

CAUTION: this symbol indicates that the

equipment and its accessories shall be subject

to a separate collection and correct disposal

7. Technical specifications

Voltage reference range: 100 1000V AC to ground

Frequency reference range: 50/60Hz

Meter indications: visible LED and acoustic buzzer

Safety: IEC/EN61010-1

Category of measurement: CAT IV 1000V

Pollution degree: 2

Batteries: 2 x 1.5V alkaline type AAA IEC LR03

Working temperature: -10°C 50°C (14°F 122°F)

Working humidity: -1040°C;<75%HR;

40 50°C <45%HR

Dimensions: 160(L)x26(W)x20(H)mm;6(L)x1(W)x1(H)”



Weight (included batteries): 48g (0.1lb)

Release EN 3.02 – 30/03/2015

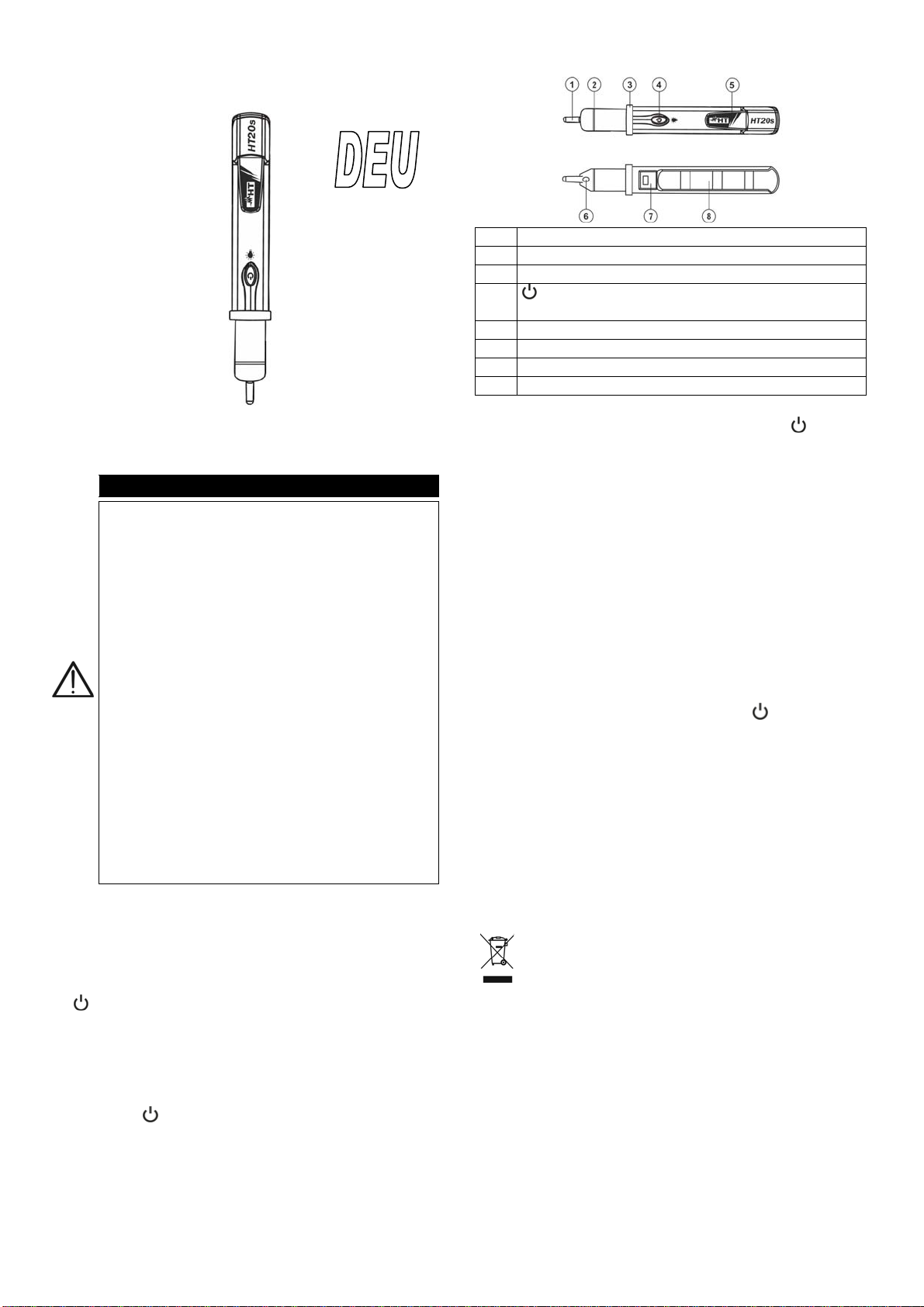

BEDIENUNGSANLEITUNG

HT20s berührungsloser Spannungsprüfer 4. Beschreibung

5. Bedienungsanleitung

1 Spannungssensor

2 Referenzmarkierung für CAT IV Messungen

3 Handschutz ( Sicherheitsring)

4 Taste für schalten Sie das Instrument und

Weisse LED

5 Taschenclip

6 Weisse LED Leuchte für Taschenlampenfunktion

7 Halter für Batteriedeckel

8 Batteriedeckel

1. Sicherheitsvorkehrungen

Bitte folgen Sie den nachfolgenden Anweisungen bevor Sie

irgendwelche Messungen mit dem HT20s durchführen:

ACHTUNG

Ein unsachgemäßer Gebrauch kann

das Messgerät beschädigen oder den

Anwender verletzen

Vermeiden Sie Messungen in der Nähe

von explosiven oder brennbaren Gasen

oder staubreichen Umgebungen

Nehmen Sie keine Messungen vor,

wenn Sie anomale Bedingungen wie

Bruchschäden, Deformationen,

Sprünge, Austritt von Batterieflüssigkeit

bemerken

Führen Sie keine Messungen durch, die

ausserhalb der angegebenen

Spannungsgrenzen liegen

Führen Sie keine Messungen durch, die

ausserhalb der angegebenen

Umgebungsbedingungen liegen

Führen Sie keine Messungen durch, bei

der sich Ihre Hand oberhalb des

Sicheheitsringes (3) befindet

2. Einführung

Der HT20s ist ein praktischer berührungsloser

Spannungsprüfer in Stiftform, der eine vorhandene

Wechselspannung durch einen akustischen Summton und

eine rot aufleuchtende LED in der Prüfspitze anzeigt. Eine

weisse LED (Taschenlampenfunktion) kann durch Drücken

der Taste aktiviert werden.

3. Funktionen

Berührungslose Spannungserkennung

Ideal zur Spannungsprüfung/ Phasenerkennung

Auto Power OFF-Funktion nach 5 Minuten

Weisse hochleistungs LED zur Beleuchtung des

Prüflings ( Taste)

Optische Anzeige (rote LED) und akustischer Summer

zur Spannungsanzeige

Sehr kompakte Ausführung mit praktischem

Taschenclip

1. Schalten Sie das Gerät durch Drücken von -Taste

2. Um das ordnungsgemäße Arbeiten des HT20

sicherzustellen, ist der HT20s vor dem Gebrauch an

einem spannungsführenden Kreis zu prüfen.. Ersetzen

Sie die Batterien sofern die rote LED nicht aufleuchtet

oder der Summer nicht ertönt

3. Positionieren Sie den Sensor (1) an dem zu prüfenden

Objekt/ Leiter und überprüfen Sie ob die rote LED

aufleuchtet und der Summer ertönt als Zeichen der

Spannungspräsenz. Bei einem Test an nicht

isolierten Leitern, müssen sich Ihre Finger und

Hand in dem Sie das HT20s halten, hinter dem

Handschutz /Sicherheitsring ( 3) befinden

4. Das Gerät schaltet sich automatisch nach 5 Minuten

Untätigkeit

5. Sofern gewünscht, kann die Taschenlampenfuktion

(weisse LED) durch Drücken der -Taste aktiviert

werden

6. Batteriewechsel

1. Entfernen Sie alle Spannungen vom Messgerät

2. Drücken Sie leicht auf die Batterieabdeckung. (siehe

Bild 8)

3. Schieben Sie den Deckel vom Messgerät ab

4. Ersetzen Sie die Batterien, beachten Sie beim

Einsetzen die Polarität

5. Setzen Sie das Batteriefach wieder auf

6. Entsorgen Sie die verbrauchten Batterien

ordnungsgemäß

ACHTUNG: Dieses Symbol zeigt an, dass das

Gerät und die einzelnen Zubehörteile

fachgemäß und getrennt voneinander entsorgt

werden müssen

7. Technische Spezifikationen

Spannungsbereich : 100 1000V AC gegen Erde

Frequenzbereich: 50/60Hz

Anzeige: visuelle LED and akustischer Summer

Sicherheit: IEC/EN61010-1

Überspannungskategorie: CAT IV 1000V

Verschmutzungsgrad: 2

Batterien: 2 x 1.5V alkaline Typ AAA IEC LR03

Arbeitstemperatur: -10°C 50°C

Arbeitsfeuchte:-1040°C <75%HR ; 4050°C<45%HR



Gewicht: (incl. Batterien): 48g

Ausführung DE 3.02 – 30/03/2015

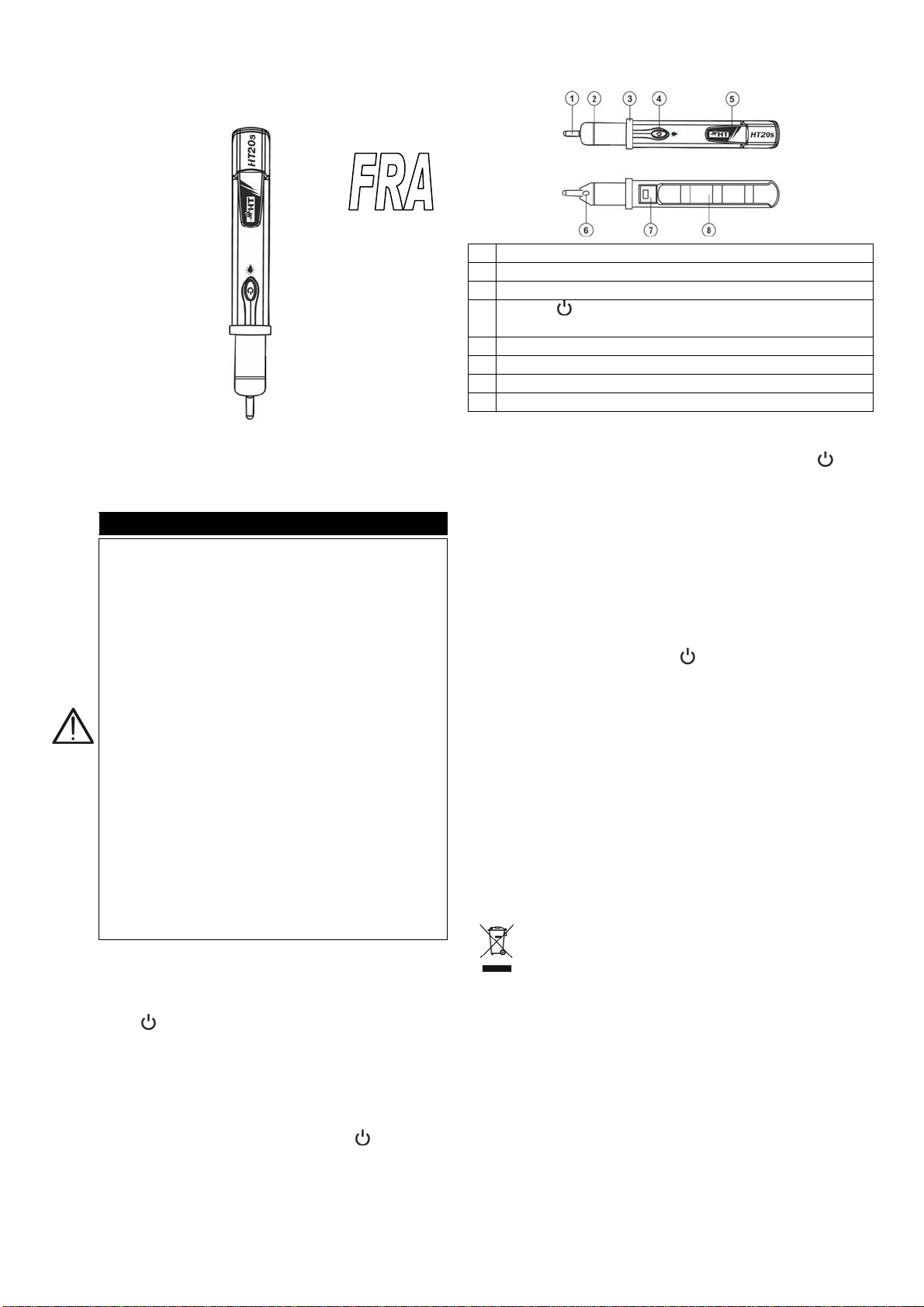

MANUEL D’UTILISATION

Détecteur de tension HT20s

4. Description

5. Mode d’emploi

Pour utiliser l’instrument HT20s, suivre cette procédure :

1 Capteur de détection de la tension

2 Référence pour mesures en CAT IV

3 Barrière de sécurité protège-mains

4 Touche pour allumer l’instrument et activer la

torche

5 Fermoir de poche

6 Torche blanche

7 Connexion pour coulisse capot de batteries

8 Coulisse capot de batteries

1. Précautions et mesures de sécurité

Avant et pendant l’exécution des essais, veuillez suivre

scrupuleusement les indications suivantes :

ATTENTION

Ne pas suivre les recommandations

et/ou les instructions indiquées peut

endommager l’instrument, ses

composants ou mettre en danger la

sécurité de l’utilisateur.

Ne pas effectuer de mesures dans des

endroits humides ou en la présence de

gaz ou de matériaux explosifs, de

combustibles ou dans des endroits

poussiéreux.

Ne pas effectuer d’essais en cas de

dommages visibles de l’instrument.

Ne pas effectuer d’essais en cas de

valeurs en dehors de l’échelle de tension

déclarée.

Ne pas soumettre l’instrument à des

conditions de température et humidité en

dehors des limites déclarées.

Ne pas effectuer de détections avec la

main de l’utilisateur au-delà de la

barrière de sécurité protège mains.

2. Introduction

Le détecteur de tension HT20s peut détecter la tension AC

grâce à un témoin LED rouge et un buzzer. Une torche

blanche incorporée peut être également allumée en

appuyant sur .

3. Caractéristiques

Détection de tension AC avec ou sans contact

Détection sur parties conductrices et isolées

Auto Power OFF fonction après 5 minutes

Indication de tension par LED rouge et buzzer

Torche blanche activée en appuyant sur

Dimensions réduites avec fermoir de poche

Instrument idéal pour tout installateur électrique

1. Allumez l'instrument en appuyant sur la touche

2. Effectuer un test initial avec l’instrument sur un circuit

sous-tension. Remplacer les batteries si le témoin LED

rouge ne s’allume pas ou/et si le buzzer ne sonne pas.

3. Positionner le capteur à proximité ou en contact avec le

point à contrôler et vérifier que le témoin LED rouge

s’allume et que le buzzer sonne continuellement. Ne

pas effectuer de mesures la main au-delà de la

protection de sécurité et garder les conducteurs

non isolés au-delà de la ligne de référence CAT IV

(voir partie 2 de la figure).

4. Si nécessaire, appuyer sur pour allumer la torche.

5. L'appareil se éteint automatiquement après 5 minutes

d'inactivité

6. Remplacement des batteries

Pour remplacer les piles, suivre cette procédure :

1. Effectuer une légère pression sur la coulisse du capot

des batteries (voir partie 8 de la figure).

2. Défiler la coulisse du capot des batteries vers

l’extérieur.

3. Remplacer les piles avec des nouvelles de modèle

identique en faisant attention au respect de la polarité

indiquée.

4. Replacer la coulisse du capot de batteries jusqu’à

l’emboîter.

5. Ne pas jeter les piles usées dans l’environnement.

ATTENTION : ce symbole indique que

l’instrument doit être collecté et traité comme les

déchets du même type.

7. Spécifiques techniques

Echelle de référence : 1001000VAC

Fréquence de mesure : 50/60Hz

Indications : LED et buzzer

Sécurité : IEC/EN61010-1

Catégorie de surtension : CAT IV 1000V

Niveau de pollution : 2

Piles : 2 alcalines de 1.5V type AAA NEDA24A LR03

Température d’utilisation : -10°C 50°C

Humidité d’utilisation :-1040°C <75%; 40 50°C <45%

Dimensions : 160 (L) x 26 (La) x 20(H) mm



Poids (batteries incluses) : 48g

Version FRA 3.02 – 30/03/2015

MANUAL DE INSTRUÇÕES

Detector de tensão profissional HT20s

4. Descrição

5. Como operar

1 Sensor para detectar tensão

2 Referência para medir na CAT IV

3 Barreira de segurança das mãos

4 Botão para activação instrumento e lanterna

5 Suporte de bolso tipo clip

6 Lanterna branca luminosa

7 Parte adaptada para deslizar a tampa das pilhas

8 Tampa das pilhas deslizante

1. Precauções e medidas de segurança

Antes e durante a execução dos testes seguir,

escrupulosamente, as seguintes indicações:

ATENÇÃO

O não cumprimento das Advertências

e/ou instruções pode danificar o

instrumento e/ou os seus componentes

ou ser fonte de perigo para o operador

Não usar o instrumento na presença de

ambientes húmidos ou na presença de

gases, materiais explosivos,

combustíveis ou pó

Não efectuar testes quando se

detectam danos evidentes no

instrumento

Não efectuar testes para valores de

tensão fora do campo de medida

declarado

Não expor o instrumento a condições

de temperatura e humidade fora dos

limites declarados

Não efectuar detecções com a mão do

operador acima da barreira de

segurança

2. Introdução

O detector profissional HT20s é capaz de detectar a

presença de tensões AC com sinalização luminosa por

LED e acústica por indicador sonoro. Uma lanterna

incorporada com luz branca pode ser activada através do

botão

3. Características

Detecção de Tensão CA com e sem contacto

Detecção em partes condutoras e isoladas

Função Auto Power OFF após 5 minutos

LED vermelho indicador de tensão com indicador

sonoro

Lanterna com luz branca, com botão

Dimensões reduzidas com suporte de bolso tipo clip

Instrumento ideal para qualquer instalador eléctrico

1. Activar o instrumento pressionando a tecla

2. Testar, preliminarmente, o instrumento num circuito

sob tensão. Substituir as pilhas internas se o LED

vermelho indicador não se acende e/ou o indicador

sonoro não emite sons

3. Colocar o sensor na proximidade ou em contacto com

o ponto em exame e verificar tanto o acendimento do

LED vermelho como o toque do indicador sonoro. Não

efectuar medições com a mão do operador acima

da barreira de segurança e manter os condutores

não isolados acima da linha de referência CAT IV

(parte 2 da figura)

4. Se necessário premir o botão para activar a lanterna

luminosa

5. O instrumento desliga-se automaticamente após 5

minutos de inatividade

6. Substituição das pilhas

1. Efectuar uma leve pressão sobre a tampa deslizante

do alojamento das pilhas (ver parte 8 da figura)

2. Deslizar a tampa do alojamento das pilhas até sair do

instrumento

3. Substituir as pilhas por outras do mesmo tipo tendo

atenção à polaridade indicada

4. Recolocar a tampa do alojamento das pilhas até ao

seu encaixe

5. Não dispersar no ambiente as pilhas usadas

ATENÇÃO: este símbolo indica que, no final de

vida, o instrumento deve ser reciclado e tratado

de modo correcto

7. Especificações técnicas

Escala de medida: 100 1000V AC

Frequência de medida: 50/60Hz

Indicações: luminosas por LED e acústica

Segurança: IEC/EN61010-1

Categoria de sobretensão: CAT IV 1000V

Grau de poluição: 2

Pilhas: 2 x 1.5V alcalinas tipo AAA NEDA24A LR03

Temperatura de funcionamento: -10°C 50°C

Humidade: -10 40°C <75%HR ; 40 50°C <45%

Dimensões: 160 (L) x 26 (La) x 20(H) mm



Peso (com pilhas): 48g Versión POR 3.02 – 30/03/2015

Indice

Lingue:

Altri manuali HT Sensore di sicurezza

HT HT36 Manuale utente

Manuali Sensore di sicurezza popolari di altre marche

THORLABS

THORLABS PDA10JT Manuale utente

Waeco

Waeco UV-DETECT Manuale utente

Intermatic

Intermatic IOS-DSIMF Manuale utente

urmet domus

urmet domus 1083 Manuale utente

Siemens

Siemens AZL66 Series Manuale utente

BTI

BTI Profiline Multi Finder Manuale utente

Challenger

Challenger SL01 Manuale utente

DMP Electronics

DMP Electronics 1122INT Manuale utente

Rielta

Rielta Ladoga MK-RK Manuale utente

Mirion Technologies

Mirion Technologies ACCURAD PRD Manuale utente

Bosch

Bosch DS835 Manuale utente

DBI SALA

DBI SALA EZ Stop Manuale dell'operatore

Lamptime

Lamptime ST05C Manuale utente

Ubiquiti

Ubiquiti MFI-MSC Manuale utente

Subsite

Subsite 910R Istruzioni per l'installazione

Satel

Satel OPAL Pro Manuale utente

Aleph

Aleph XC-1XTEU Manuale utente

Pima

Pima LARIS QUAD Manuale utente
