Icy Box IB-AC511 Manuale utente

Shadow Adapter for AndroidTM Devices:

Introduction

Android Shadow Cable enables to share documents, slides, photos, and everything

else between your smart phone/tablet and your computer. You can easily control

your smart phone/tablet by your computer directly. The status of your smart phone

could be simultaneously shown on your computer’s screen. Using a set of Keyboard/

Mouse, you could easily control your smart phone/tablet and your computer. It’s

easy to use Clipboard, File sharing and text message by this cable. It’s convenient

and fast way to mirror, control and share documents between you smart phone/

tablet and your computer.

IB-AC511

http://www.icybox.de

Multilanguage – V. 1.0

Quick installation guide

EN | DE | FR | IT | ES | P | PL | CZ | GR | RU

Abstract some supported

Smartphones among other Devices

Nexus: 7

MI: 2S, Redmi

Coolpad: 7295T

ASUS: PadFone 2

HTC: New One, Desire 501/816

Sony: Xperia Z1/Z2/C/Z/Z Ultra

Samsung: Note 2/3, Galaxy S2/S3/S4/S5

IB-AC511

http://www.icybox.de

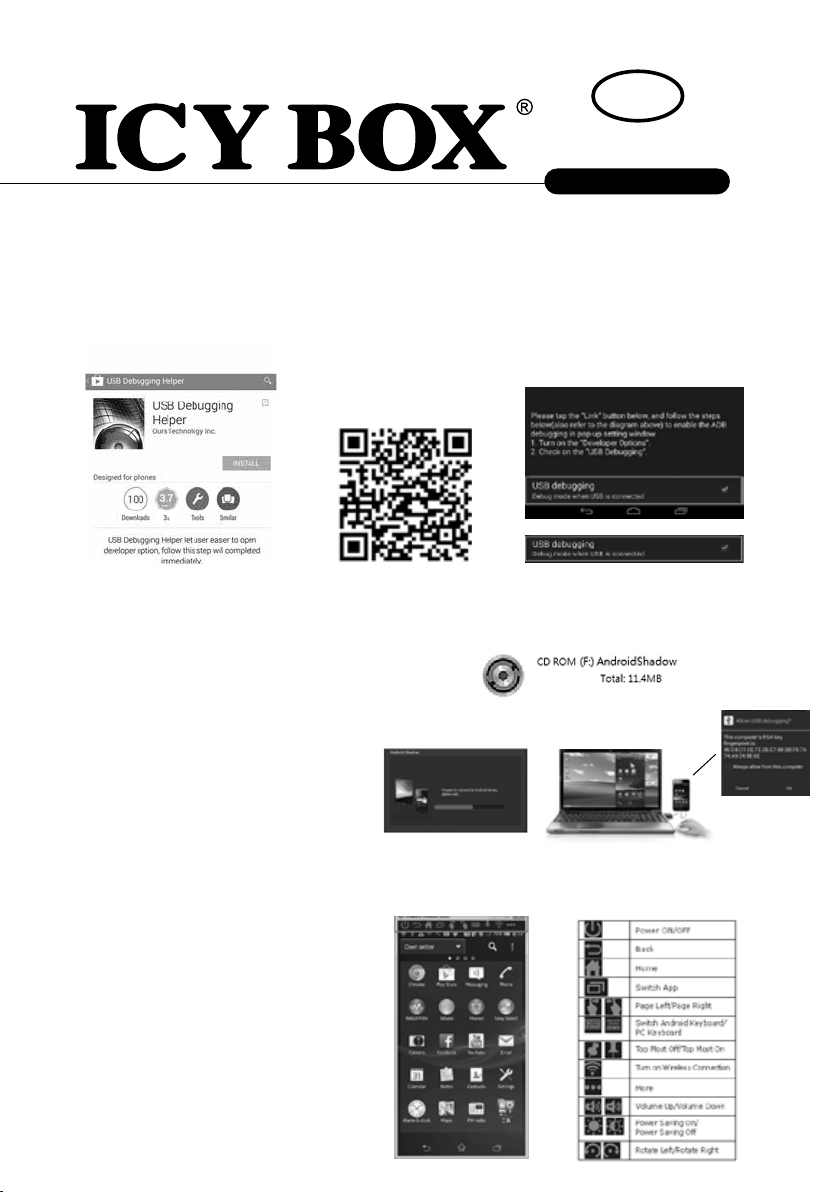

Quick Start

Hardware setting

Connect Android Shadow cable to a USB port on your computer and Micro USB port to your Android Phone/Tablet.

Attention! Please make sure that USB debugging Mode is “ON” (You can search “USB Debugging Helper”

application from “Google Play” and install to your Android device or scan QR Code as below)

Software and Driver Installation

After connected your Android phone/tablet to a computer and turned on “USB debugging”, you could start the

software and driver installation as below:

Step 1: Find an “AndroidShadow” in the drive of local computer:

Step 2: Click “AndroidShadow.exe” to start the installation as below:

Please wait until this screen has

nished. When this screen is disappeared,

the driver installation is successfully. Right

now, the Android device screen will be

displayed on your computer desktop.

You are now ready to use the keyboard &

mouse of your computer to control your

android phone/tablet. If you have set up a

password for your smart phone/tablet, you

still have to enter the same password to login.

Android Shadow ToolBar

After the phone screen displayed on your

computer desktop, the toolbar will be shown

on the top of scroll bar. The functions are

described as below:

For more detailed instructions,

please visit our website at

www.raidsonic.de/en/driver.php and

download the full manual (English/German).

Manual

Open this App and

click “Link”

Check “USB debugging”

If you see this

following screen on

your Smartphone,

please click OK

IB-AC511

http://www.icybox.de

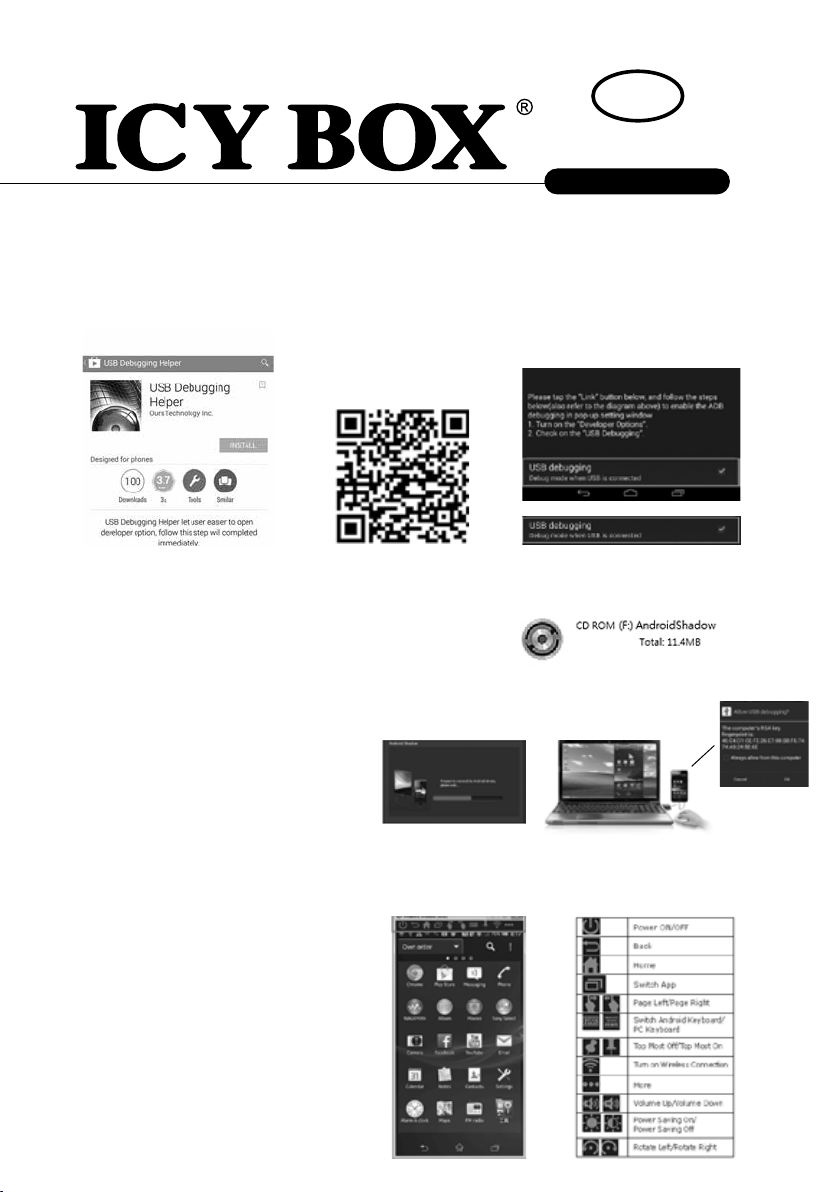

Schnellstart

Hardware Einstellungen

Verbinden Sie das IB-AC511 mit einem USB Port Ihres Computers und den microUSB Stecker mit Ihrem Mobil-

gerät. ACHTUNG! Stellen Sie sicher, dass der USB Debugging Modus Ihres Mobilgerätes einge-schaltet

ist.Hilfe dazu bietet die APP “USB Debugging Helper”, welche unter Google Play zu nden ist. Sie können alterna-

tiv auch den unten abgebildeten QR Code scannen um direkt zu Google Play und der APP zu gelangen.

Software- und Treiberinstallation

Nachdem Sie Ihr Mobilgerät wie beschrieben verbunden und USB Debugging aktiviert haben, starten Sie bitte die

Software- und Treiberinstallation wie folgt:

Schritt 1: Unter den Laufwerken auf Ihrem Computer wird

das Laufwerk “AndroidShadow” dargestellt.

Schritt 2: Um die Installation zu starten, führen Sie einen Doppelclick auf die Anwendung

“AndroidShadow.exe” aus:

Bitte warten Sie bis der automatisierte

Installationsprozess komplett abgeschlossen

ist. Nachdem das Installationsfenster nicht

mehr angezeigt wird, wurde die Installation

erfolgreich abgeschlossen. Jetzt wird die

Oberäche Ihres angeschlossenen Mobil-

gerätes auf dem Desktop Ihres Computers

angezeigt. Nun haben Sie die Möglichkeit, mittels der an den Computer angeschlossenen Tastatur und Maus Ihr

Mobilgerät zu bedienen. Ist Ihr Mobilgerät mit einem Password geschützt, müssen Sie weiterhin das gewählte

Passwort zum Entsperren verwenden.

Android Shadow ToolBar

Nachdem die Oberäche Ihres angeschlossenen

Mobilgerätes auf dem Desktop Ihres Computers

angezeigt wird, wird die Funktionsleiste des

Gerätes im oberen Bereich der Oberäche

angezeigt. Die Funktionen und ihre Bedeutung

lauten wie folgt:

Für eine detailliertere Beschreibung der

Funktionen laden Sie sich bitte das ausführliche

Handbuch (Englisch/Deutsch) von unserer

Raidsonic Webseite herunter:

www.raidsonic.de/en/driver.php

Handbuch

Önen Sie die APP

und wählen die

Schaltäche “Link“

Entwickleroptionen Ihres Gerätes

aktivieren „USB-Debugging”

Wenn Sie folgenden

Bildschirm auf

Ihrem Smartphone

sehen, klicken Sie

bitte OK

IB-AC511

http://www.icybox.de

Guide de démarrage rapide

Installation matérielle

Branchez le câble Android Shadow sur un port USB de votre ordinateur et sur le port Micro-USB de votre smart-

phone/votre tablette Android. Attention! Assurez-vous que le système travaille en mode « débogage USB »

(« debug mode » coché). (Vous pouvez rechercher l‘application « USB Debugging Helper » dans « Google Play »

et l‘installer sur votre dispositif Android, ou bien scanner le code QR ci-dessous)

Installation du logiciel et du pilote

Après avoir connecté votre smartphone/votre tablette Android à un ordinateur et coché « USB debugging », vous

pouvez démarrer l‘installation du logiciel et du pilote comme indiqué ci-après :

Étape 1 : Cherchez « AndroidShadow » sur le disque local

de votre ordinateur comme ci-dessous.

Étape 2 : Cliquez sur « AndroidShadow.exe » pour lancer l‘installation, comme indiqué ci-dessous :

Attendez que cet écran soit achevé. Lorsque

l‘écran disparaît, l‘installation du pilote est

réussie. À ce moment, l‘écran de votre dispo-

sitif Andoid doit être aché sur le bureau de

votre ordinateur. Vous pouvez à présent

utiliser le clavier et la souris de votre ordina-

teur pour gérer votre smartphone/votre

tablette Android. Si vous avez déni un mot de passe pour votre smartphone/votre tablette, il vous faudra

encore entre ce mot de passe pour vous connecter.

Barre d‘outils Android Shadow

Une fois l‘écran du smartphone aché sur le

bureau de votre ordinateur, la barre d‘outils

apparaît en haut de la barre de délement.

Les fonctions sont décrites ci-après :

Guide de l‘utilisateur détaillé (allemand/anglais)

téléchargeable sur la page d‘assistance de

Raidsonic :

www.raidsonic.de/en/driver.php

Guide de l‘utilisateur

Ouvrez cette appli-

cation et cliquez sur

« Link »

Vériez le point « USB debugging »

Si vous voyez cet

ècran suivant sur

votre smartphone,

s‘il vous plaît

cliquez sur OK

IB-AC511

http://www.icybox.de

Guida introduttiva

Impostazione dell‘hardware

Collegare il cavo per Android Shadow ad una porta USB del computer e la porta micro-USB al tablet/allo smart-

phone Android. Attenzione! Accertarsi che la modalità di debug USB sia „ON“ (attivata).

(Cercare in „Google Play“ l‘applicazione „USB Debugging Helper“, quindi scaricarla ed installarla sul dispositivo

Android, oppure eseguire la scansione del seguente codice QR.)

Installazione del software e dei driver

Dopo aver collegato il tablet/lo smartphone Android ad un computer e aver attivato la modalità „USB debugging“,

procedere all‘installazione del software e del driver come illustrato qui di seguito:

Fase 1: Trovare „AndroidShadow“ nel drive del computer

locale come illustrato qui di seguito.

Fase 2: Fare clic su „AndroidShadow.exe“ per avviare l‘installazione come illustrato qui di seguito:

Attendere che la schermata di installazione

completi l‘installazione. Una volta installato il

driver, questa schermata scompare. Sul desk-

top del computer è visualizzato lo schermo

del dispositivo Android. È dunque possibile

gestire il tablet/lo smartphone Android per

mezzo della tastiera e del mouse del computer.

Se per il tablet/lo smartphone è stata impostata una password, si dovrà utilizzare la stessa password per

eseguire il login.

Barra degli strumenti di Android Shadow

A schermo del telefono visualizzato sul desktop

del computer compare la barra degli strumenti

sopra la barra di scorrimento. Di seguito sono

descritte le funzioni:

Guida per l‘utente dettagliata (in tedesco/inglese)

scaricabile dalla pagina Service di Raidsonic:

www.raidsonic.de/en/driver.php

Guida per l‘utente

Aprire l‘applicazione

scaricata e fare clic

su „Link“

Selezionare la casella „USB debug-

ging“

Se vedete qu-

esta seguente

schermata sul

tuo Smartphone,

cliccate su OK

IB-AC511

http://www.icybox.de

Inicio rápido

Conguración de hardware

Conecta el cable Android Shadow a un puerto USB en tu equipo y a un puerto MicroUSB en tu teléfono/tableta

Android. ¡Atención! Asegúrate de que el Modo de depuración USB esté activado

(Puedes buscar la aplicación “USB Debugging Helper” (Asistente de Shadow Helper) en „Google Play“ e instalar tu

dispositivo Android o escanear el código QR que se muestra a continuación)

Instalación de software y controlador

Una vez que hayas conectado tu teléfono/tableta al equipo y activado la opción „USB debugging“, podrás iniciar la

instalación de software y controlador como se muestra a continuación:

Paso 1: Busca „AndroidShadow” en la unidad de equipo

local, como se muestra a continuación.

Paso 2: Haz clic en „AndroidShadow.exe“ para iniciar la instalación como se muestra a continuación:

Espera hasta que esta pantalla desaparezca.

Una vez que esta pantalla haya desaparecido,

el controlador se habrá instalado correcta-

mente. A continuación, la pantalla del dispo-

sitivo Android deberá aparecer en la pantalla

del equipo. Ahora podrás usar el teclado y el

ratón para controlar tu teléfono/Tablet a

Android. Si has congurado una contraseña para tu teléfono/tableta, deberás escribirla para iniciar sesión.

Barra de herramientas Android Shadow

Cuando la pantalla de tu teléfono aparezca en la

de tu equipo, encontrarás la barra de herramien-

tas en la parte superior de la barra de desplaza-

miento. Las funciones se describen a

continuación:

Guía de uso: Se puede descargar una Guía del

usuario detallada (alemán/inglés) en la página

de servicio de Raidsonic:

www.raidsonic.de/en/driver.php

Guía de uso

Abre esta aplicación

y haz clic en „Link“

(enlace)

Marca la casilla „USB debugging“

(Depuración USB)

Si usted ve esta

pantalla siguiente

en el Smartphone,

por favor haga clic

en OK

IB-AC511

http://www.icybox.de

Início rápido

Conguração de hardware

Ligue o cabo Android Shadow a uma porta USB do seu computador e à porta micro USB do seu telemóvel/tablet

Android. Atenção! Assegure-se de que o modo de depuração de USB está em “ON”

(Pode pesquisar a aplicação “USB Debugging Helper” no “Google Play” e instalá-la no seu dispositivo Android ou

digitalize o código QR abaixo)

Instalação do software e do controlador

Depois de ligar o seu telemóvel/tablet Android a um computador e de ativar a “Depuração USB”, pode iniciar a in-

stalação do software e do controlador conforme indicado a seguir:

Passo 1: encontre um “AndroidShadow” na unidade do

computador local, conforme indicado a seguir.

Passo 2: clique em “AndroidShadow.exe” para iniciar a instalação conforme indicado a seguir

Aguarde até este ecrã fechar. A instalação do

controlador está bem sucedida quando este

ecrã desaparecer. Agora, o ecrã do dispositivo

Android irá ser apresentado no ambiente de

trabalho do seu computador. Pode agora usar

o teclado e o rato do seu computador para

controlar o seu telemóvel/tablet Android.

Se tiver denido uma palavra-passe para o seu smartphone/tablet,

terá de introduzir esta mesma palavra-passe para iniciar a sessão.

Barra de ferramentas Android Shadow

Depois de o ecrã do telemóvel surgir no ambiente

de trabalho do seu computador, a barra de ferra-

mentas irá ser apresentada no topo da barra de

deslocamento. As funções estão descritas a

seguir:

Para obter informação detalhada, consulte

a versão completa do manual do utilizador

(alemão/inglês):

www.raidsonic.de/en/driver.php

Manual

Abra esta aplicação e

clique em “Ligação”

Verique a “Depuração de USB”

Se você ver isso

a seguinte tela no

seu Smartphone,

por favor, clique

em OK

IB-AC511

http://www.icybox.de

Szybki start

Konguracja sprzętu

Podłącz przewód Android Shadow do portu USB komputera i portu micro-USB telefonu/tabletu z systemem Android.

Uwaga! Upewnij się, że tryb debugowania USB jest ustawiony na „ON” (włączony). (Na stronie Google

Play można wyszukać aplikację „USB Debugging Helper” i zainstalować ją na urządzeniu z systemem Android lub

zeskanować kod QR widoczny poniżej).

Instalacja oprogramowania i sterownika

Podłącz telefon/tablet z systemem Android do komputera i włącz opcję „USB debugging”. Instalację oprogramowania i

sterownika można wykonać w następujący sposób.

Krok 1: Znajdź plik „AndroidShadow” na dysku komputera

lokalnego, tak jak pokazano poniżej.

Krok 2: Kliknij „AndroidShadow.exe”, aby rozpocząć instalację, tak jak pokazano poniżej.

Zaczekaj, aż ten ekran zniknie. Zniknięcie

ekranu oznacza, że instalacja sterownika

powiodła się. Ekran urządzenia z systemem

Android pojawi się na pulpicie komputera.

Od tej chwili telefon/tablet z systemem

Android można kontrolować przy użyciu

klawiatury i myszy. Jeżeli na smartfonie/

tablecie jest ustawione hasło, należy je wpisać w celu zalogowania się.

Pasek narzędzi Android

Po pojawieniu się ekranu telefonu na pulpicie

komputera na górze paska przewijania zostanie

wyświetlony pasek narzędzi. Funkcje zostały

opisane poniżej:

Szczegółowa instrukcja użytkownika

(niemiecki/angielski) jest dostępna do pobrania

na stronie serwisowej rmy Raidsonic:

www.raidsonic.de/en/driver.php

Obsługi

Otwórz tą aplikację i

kliknij „Link”

Zaznacz opcję „USB debugging”

Jeśli widzisz ten

następujący ekran

w telefonie, kliknij

IB-AC511

http://www.icybox.de

Rychlé spuštění

Nastavení hardwaru

Připojte kabel Android Shadow k portu USB vašeho počítače a konektor Micro USB připojte k vašemu telefonu

Android/tabletu. Pozor! Ujistěte se, že je zapnutý „ON“ režim ladění USB.

(Můžete prohledat svou aplikaci „nápověda USB Debugging Helper“ ze stránky „Google Play“ a instalovat do svého

přístroje potřebný software nebo naskenovat kód QR podle popisu dále)

Instalace softwaru a ovladače

Po připojení telefonu Android/tabletu k počítači zapněte počítač a zapněte možnost „USB debugging“ (Ladění USB).

Instalaci softwaru na ovladačů lze spustit tímto postupem:

Krok 1: Na jednotce místního počítače vyhledejte

„AndroidShadow“.

Krok 2: Instalaci spustíte kliknutím na „AndroidShadow.exe“, postupujte takto:

Počkejte, až tato obrazovka zmizí. Jestliže

tato obrazovka zmizela, je instalace ovladače

úspěšná. Právě v tomto okamžiku se na pra-

covní ploše počítače zobrazí obrazovka

přístroje Android. Nyní můžete používat

klávesnici a myš počítače k řízení telefonu

se systémem Android/tabletu. Jestliže jste

ve svém smartphonu/tabletu nastavili zabezpečení heslem, musíte zadat stejné heslo a přihlásit se.

Panel nástrojů Android Shadow

Po zobrazení obrazovky telefonu na pracovní

ploše počítače se v horní části posuvníku zobrazí

panel nástrojů. Tento panel obsahuje následující

funkce:

Podrobné informace naleznete v kompletní

uživatelské příručce (Německy/Anglicky):

www.raidsonic.de/en/driver.php

Manuál

Otevřete tuto aplikaci

a klikněte na

„Připojit“

Zaškrtněte „USB debugging“ (USB

ladění)

Pokud vidíte tuto

následující obra-

zovka v telefonu,

klikněte na tlačítko

IB-AC511

http://www.icybox.de

Γρήγορη έναρξη

Ρυθμίσεις υλικού

Συνδέστε το καλώδιο Android Shadow σε μια θύρα USB του υπολογιστή σας και στη θύρα Micro USB του τηλεφώνου/

tablet Android σας. Προσοχή! Βεβαιωθείτε ότι η λειτουργία εκσφαλμάτωσης USB είναι ενεργοποιημένη (ON).

(Μπορείτε να εκτελέσετε αναζήτηση στο Google Play για την εφαρμογή «USB Debugging Helper» και μετά να την

εγκαταστήσετε στη συσκευή Android σας. Εναλλακτικά, σκανάρετε τον παρακάτω κωδικό QR)

Εγκατάσταση λογισμικού και προγράμματος οδήγησης

Αφού συνδέσετε το τηλέφωνο/tablet Android σε έναν υπολογιστή και ενεργοποιήσετε το «USB debugging» (Εκσφαλμάτωση USB).

Μπορείτε να αρχίσετε την εγκατάσταση λογισμικού και προγράμματος οδήγησης ακολουθώντας τα παρακάτω βήματα:

Βήμα 1: Βρείτε το «AndroidShadow» στη μονάδα δίσκου του

τοπικού υπολογιστή όπως φαίνεται παρακάτω.

Βήμα 2: Κάντε κλικ στο «AndroidShadow.exe» για να αρχίσει

η εγκατάσταση όπως φαίνεται παρακάτω:

Περιμένετε μέχρι να τελειώσει η διαδικασία σε

αυτήν την οθόνη. Όταν εξαφανιστεί η οθόνη,

η εγκατάσταση του προγράμματος οδήγησης

θα έχει ολοκληρωθεί επιτυχώς. Θα εμφανιστεί

η οθόνη της συσκευής Android στην επιφάνεια

εργασίας του υπολογιστή σας. Τώρα μπορείτε

να χρησιμοποιήσετε το πληκτρολόγιο και το ποντίκι του υπολογιστή για τον έλεγχο του

τηλεφώνου/tablet Android σας. Αν έχετε ορίσει κωδικό πρόσβασης για το έξυπνο τηλέφωνο/

tablet, θα χρειαστεί να εισαγάγετε τον ίδιο κωδικό πρόσβασης για να πραγματοποιήσετε είσοδο.

Γραμμή εργαλείων Android Shadow

Αφού εμφανιστεί η οθόνη του τηλεφώνου στην

επιφάνεια εργασίας του υπολογιστή, θα εμφανιστεί

η γραμμή εργαλείων στο πάνω μέρος της γραμμής

κύλισης. Οι λειτουργίες περιγράφονται παρακάτω:

Είναι δυνατή η λήψη του αναλυτικού οδηγού

χρήσης (Γερμανικά/Αγγλικά) στη σελίδα σέρβις

του ιστότοπου της Raidsonic:

www.raidsonic.de/en/driver.php

Εγχειρίδιο

Ανοίξτε αυτήν την

εφαρμογή και κάντε

κλικ στο «Link»

(Σύνδεση)

Επιλέξτε τη ρύθμιση «USB debug-

ging» (Εκσφαλμάτωση USB)

Εάν βλέπετε αυτό

το παρακάτω οθόνη

Smartphone σας,

παρακαλούμε κάντε

κλικ στο OK

Indice

Lingue:

Altri manuali Icy Box Cavi e connettori

Icy Box

Icy Box IB-CB022EL-C Manuale utente

Manuali Cavi e connettori popolari di altre marche

Philips

Philips SWA6310 Manuale utente

StarTech.com

StarTech.com CRJ4550PK Manuale utente

Nohau

Nohau EMUL-IP2K-PC Manuale utente

Foxun

Foxun SX-SP144E-HD4K2K Manuale utente

Philips

Philips SWA3305W Manuale utente

opticis

opticis Stretch DVIM1-1P0x Manuale utente

Volkswagen

Volkswagen VAS 6558A Manuale utente

NEXIBO

NEXIBO N-13 Manuale utente

CYP

CYP PU-1H3HBTL Manuale utente

Allen-Bradley

Allen-Bradley 1784-u2dhp Manuale utente

Global Caché

Global Caché Flex Link Blaster Manuale utente

Hauppauge

Hauppauge USB-Live2 Manuale utente

Fenix

Fenix MPSV 15 Manuale utente

BEGA

BEGA 71 085 Manuale utente

Tesla

Tesla HPWC Manuale utente

GAMERON

GAMERON LUXURY TV CABLE Manuale utente

molex

molex Milli-Grid Dual row 87568 Series Manuale utente

Burndy

Burndy Continental Industries thermOweld CRE-7 Manuale utente
