Icy Box IB-M2HSF-702 Manuale utente
Manual IB-M2HSF-702
M.2 heat pipe heat sink with fan
Handbuch IB-M2HSF-702
M.2 Heatpipe Kühler mit Lüfter
Sicherheitshinweise Sicherheitshinweise
Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie
bitte folgende Hinweise:
Warnstufen
Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlich-
keit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.
warnt vor einer unmittelbar gefährlichen Situation, die zum Tod
oder zu schweren Verletzungen führen wird.
warnt vor einer möglicherweise gefährlichen Situation,
die zum Tod oder zu schweren Verletzungen führen kann.
warnt vor einer möglicherweise gefährlichen Situation,
die zu leichten Verletzungen führen kann.
warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden
führen und den Betriebsablauf stören kann.
1. Gefahren durch elektrische Spannung
Kontakt mit elektrisch leitenden Teilen
Lebensgefahr durch Stromschlag
• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
• Kontaktschutzblenden nicht entfernen
• Kontakt mit Spannungsführenden Komponenten vermeiden.
• Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
• Verwendung nur in dafür vorgesehenen Umgebungen
• Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
• Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel
2. Gefahren während Montage (wenn vorgesehen)
Scharfkantige Bauteile
Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich
• vor Montage, Betriebsanleitung lesen
• Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
• nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden
3. Gefahren durch Wärmeentwicklung
Mangelhafte Belüftung des Geräts/Netzteils
GEFAHR
WARNUNG
VORSICHT
ACHTUNG
WARNUNG
VORSICHT
ACHTUNG
Sicherheitshinweise Sicherheitshinweise
Überhitzung und Ausfall des Geräts/Netzteils
• externe Erwärmung vermeiden und Luftaustausch zulassen
• Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen
4. Gefahren durch Kleinstteile und Verpackung
Erstickungsgefahr
Lebensgefahr durch Ersticken oder Verschlucken
• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben
5. Möglicher Datenverlust
Datenverlust bei Inbetriebnahme
Unwiederbringlicher Datenverlust möglich
• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
• Datensicherung vor Inbetriebnahme durchführen
• Datensicherunga vor Anschluss neuer Hardware durchführen
• dem Produkt beiliegendes Zubehör verwenden
6. Reinigung des Gerätes
Schädigende Reinigungsmittel
Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät
• vor Reinigung, das Gerät außer Betrieb nehmen
• aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
• nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
• Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen
7. Entsorgung des Gerätes
Umweltverschmutzung, Wiederverwertung nicht möglich
Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen
Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit
dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Alt-
geräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem
Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten,
bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.
oder besuchen Sie unsere Internetseite www.raidsonic.de.
WARNUNG
ACHTUNG
ACHTUNG
ACHTUNG
Please read carefully the following information to prevent injuries, damage to
material and device as well as data loss:
Warning levels
Signal words and safety codes indicate the warning level and provide immediate information in terms of the probability
of occurrence as well as the type and severity of the consequences if the measures to prevent hazards are not complied
with.
Warns of a directly hazardous situation causing death or serious injury.
Warns of a potentially hazardous situation that may cause death or serious injury.
Warns of a potentially hazardous situation that may cause minor injury.
Warns of a potential situation that may cause material or environmental damage and
disrupt operative processes.
1. Risk of electrical shock
Contact with parts conducting electricity
Risk of death by electrical shock
• Read the operating instructions prior to use
• Make sure the device has been de-energised prior to working on it
• Do not remove contact p otection panels
• Avoid contact with conducting parts
• Do not bring plug contacts in contact with pointed and metal objects
• Use in intended environments only
• Operate the device using a power unit meeting the specifications of the type plate only!
• Keep the device/power unit away from humidity, liquid, vapour and dust
• Do not modify the device
• Do not connect the device during thunderstorms
• Approach specialist retailers if you require repairs
2. Hazards during assembly (if intended)
Sharp components
Potential injuries to fingers or hands during assembly (if intended)
• Read the operating instructions prior to assembly
• Avoid coming into contact with sharp edges or pointed components
• Do not force components together
• Use suitable tools
• Use potentially enclosed accessories and tools only
3. Hazards caused by a development of heat
Insufficient device/power unit ventilation
Overheating and failure of the device/power unit
• Prevent externally heating up components and ensure an exchange of air
DANGER
WARNING
CAUTION
IMPORTANT
WARNING
CAUTION
IMPORTANT
Safety Information Safety Information
• Do not cover the fan outlet and passive cooling elements
• Avoid direct sunlight on the device/power unit
• Guarantee sufficient ambient air for the device/power unit
• Do not place objects on the device/power unit
4. Hazards caused by very small parts and packaging
Risk of suffocation
Risk of death by suffocation or swallowing
• Keep small parts and accessories away from children
• Store/dispose of plastic bags and packaging in an area that is inaccessible to children
• Do not hand over small parts and packaging to children
5. Potential data loss
Data lost during commissioning
Potentially irreversible data loss
• Always comply with the information in the operating instructions/quick installation guide
• Exclusively use the product once the specifications have been met
• Back up data prior to commissioning
• Back up data prior to connecting new hardware
• Use accessories enclosed with the product
6. Cleaning the device
Harmful cleaning agents
Scratches, discolouration, damage caused by moisture or short circuit in the device
• Disconnect the device prior to cleaning
• Aggressive or intense cleaning agents and solvents are unsuitable
• Make sure there is no residual moisture after cleaning
• We recommend cleaning devices using a dry, anti-static cloth
7. Disposing of the device
Environmental pollution, unsuitable for recycling
Potential environmental pollution caused by components, recycling circle interrupted
This icon on product and packaging indicates that this product must not be disposed of as part of domestic
waste. In compliance with the Waste Electrical and Electronic Equipment Directive (WEEE) this electrical de-
vice and potentially included batteries must not be disposed of in conventional, domestic waste or recycling
waste. If you would like to dispose of this product and potentially included batteries, please return it to the
retailer or your local waste disposal and recycling point.
or visit our website at www.raidsonic.de.
WARNING
IMPORTANT
IMPORTANT
IMPORTANT
Safety Information Safety Information
Manual IB-M2HSF-702 Manual IB-M2HSF-702
The IB-M2HSF-702 is a high-performance M.2 heat pipe cooler with integrated fan. Thanks to the heat pipe technology,
the cooler can reduce the temperature of your M.2 NVMe SSD by up to 50% (Depends on SSD manufacturer, model,
version and workload of the SSD) for a long lasting and stable performance in your work flow. The fan ensures that the
heat is perfectly dissipated.
Der IB-M2HSF-702 ist ein leistungsfähiger M.2 Heatpipe Kühler mit integriertem Lüfter. Dank der Heatpipe-Technologie
kann der Kühler die Temperatur Ihrer M.2 NVMe SSD um bis zu 50% senken (Abhängig von SSD Hersteller, Model und
Version sowie Belastung der SSD) und sorgt so für eine langanhaltende und stabile Leistung in Ihrem Arbeitsablauf. Der
Lüfter sorgt dafür, dass die Wärme ideal abtransportiert wird.
Package Content
1x IB-M2HSF-702, 1x counter plate, 2x thermal pad, 1x screwdriver, 1x set of screws, 1x quick installation guide
Verpackungsinhalt
1x IB-M2HSF-702, 1x Konterplatte, 2x Wärmeleitpad, 1x Schraubendreher, 1x Schraubenset, 1x Schnellinstallations-
anleitung
Key Features
• M.2 heat pipe heat sink
• Silent 30 mm fan
• Temperature reduction of up to 50%*
• Made of high-grade aluminium
• For M.2 SSD 22 x 80 mm
*Depends on SSD manufacturer, model, version and workload of the SSD.
Hauptmerkmale
• M.2 Heatpipe Kühler
• Leiser 30 mm Lüfter
• Reduzierung der Temperatur um bis zu 50%*
• Aus hochwertigem Aluminium
• Für M.2 SSD 22 x 80 mm
*Abhängig von SSD Hersteller, Model und Version sowie Belastung der SSD.
Manual IB-M2HSF-702 Manual IB-M2HSF-702
Installation / Montage

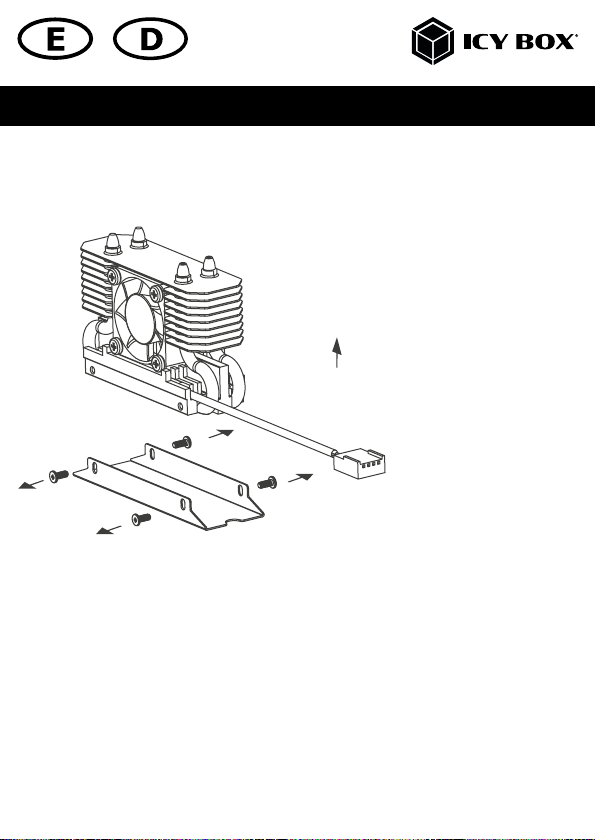

1. Unscrew all four screws of the counter plate on the bottom of the heat sink.
1. Lösen Sie alle vier Schrauben der Konterplatte am Boden des Kühlkörpers.
Manual IB-M2HSF-702 Manual IB-M2HSF-702
2. Install both thermal pads. Install the first thermal pad on the counter plate and the second thermal pad on the top of
your M.2 SSD. Now gently press the SSD together with the thermal pad on the counter plate. Then press the M.2 SSD
together with the counter plate on the bottom of the main heat sink and fix it with all four screws.
2. Befestigen Sie beide Wärmeleitpads. Das erste Wärmeleitpad auf die Konterplatte und das zweite Wärmeleitpad auf
die Oberseite Ihrer M.2 SSD. Nun drücken Sie die SSD mitsamt dem Wärmeleitpad auf der Oberseite vorsichtig auf die
Konterplatte mit dem zweiten, bereits installierten, Wärmeleitpad. Dann drücken Sie vorsichtig die Konterplatte mit SSD
an den Hauptkühlkörper und fixieren diese mit den vier Schrauben.
Hint: Make sure that the contacts of the M.2 SSD protrude over the counter plate. Also, when installing 22 x 80 mm M.2
SSD, make sure that the M.2 SSD and the counter plate are aligned in the same way (notch at the end).
Hinweis: Achten Sie darauf, dass die Kontakte der M.2 SSD über die Konterplatte hinausragen. Achten Sie außerdem
darauf, dass bei der Installation einer 22 x 80 mm M.2 SSD, M.2 SSD und Konterplatte gleich ausgerichtet sind (Kerbe
am Ende).
Hint / Hinweis
Manual IB-M2HSF-702 Manual IB-M2HSF-702
3. Carefully insert the M.2 SSD with heat sink into the M.2 slot of your motherboard at an angle of about 30°. Now fix
heat sink and M.2 SSD with the delivered screw.
3. Stecken Sie die M.2 SSD mit Kühlkörper vorsichtig in einem Winkel von etwa 30° in den M.2 Steckplatz Ihres Mother-
boards. Fixieren Sie nun Kühlkörper und M.2 SSD mit der mitgelieferten Schraube.
Hint: Please make sure, that M.2 SSD and M.2 socket fit together. (e.g. M-Key NVMe M.2 SSD and M-Key socket on
motherboard)
Hinweis: Achten Sie darauf, dass M.2 SSD und M.2 Sockel zueinander passen. (z.B. M-Key NVMe M.2 SSD und
M-Key Sockel auf dem Motherboard)
4. Finally plug the 4 PIN fan plug to a free 4 PIN socket on your motherboard. The fan will run all the time if connected.
The fan is NOT temperature controlled and speed is NOT adjustable!
4. Abschließend stecken Sie den 4-PIN Lüfterstecker in einen freien 4-PIN Konnektor auf Ihrem Motherboard. Der Lüfter
läuft durchgehend, wenn er angeschlossen ist. Der Lüfter ist NICHT temperaturgesteuert, Die Geschwindigkeit ist NICHT
einstellbar!
Manual IB-M2HSF-702
Indice
Altri manuali Icy Box Hardware per computer
Icy Box
Icy Box IB-2242U2K Manuale utente
Icy Box
Icy Box IB-RPA101 Manuale utente
Icy Box
Icy Box IB-RP110 Manuale utente
Icy Box
Icy Box IB-1916M-C32 Manuale utente
Icy Box
Icy Box IB-544SSK Manuale utente
Icy Box
Icy Box IB-554 Series Manuale utente
Icy Box
Icy Box IB-2212U2 Manuale utente
Icy Box
Icy Box IB-(RD)3620 Series Manuale utente
Icy Box
Icy Box IB-563SSK Manuale utente
Icy Box
Icy Box IB-AC642 Manuale utente
Icy Box
Icy Box IB-123CL-U3 Manuale utente
Icy Box
Icy Box IB-2222 Series Manuale utente
Icy Box
Icy Box IB-RPA103-PS Manuale utente
Icy Box
Icy Box IB-2242SAS-12G Manuale utente
Icy Box
Icy Box IB-564SSK Manuale utente
Icy Box
Icy Box IB-555 Series Manuale utente
Icy Box
Icy Box IB-2242SSK Manuale utente
Icy Box
Icy Box IB-M2HSF-705 Manuale utente
Icy Box
Icy Box IB-553 Series Manuale utente
Icy Box
Icy Box IB-543SSK Manuale utente
Manuali Hardware per computer popolari di altre marche
EMC2
EMC2 VNX Series Manuale del proprietario
Panasonic
Panasonic DV0PM20105 Manuale utente
Mitsubishi Electric
Mitsubishi Electric Q81BD-J61BT11 Manuale utente
Gigabyte
Gigabyte B660M DS3H AX DDR4 Manuale utente
Raidon
Raidon iT2300 Manuale utente
National Instruments
National Instruments PXI-8186 Manuale utente
