Icy Box IB-RP106 Manuale utente

Quick installation guide IB-RP106

Protective case for Raspberry Pi®2 and 3

Schnellinstallationsanleitung IB-RP106

Schutzgehäuse für Raspberry Pi®2 und 3

Safety information

Please read carefully the following information to prevent injuries, damage to

material and device as well as data loss:

Warning levels

Signal words and safety codes indicate the warning level and provide immediate

information in terms of the probability of occurrence as well as the type and severity of the

consequences if the measures to prevent hazards are not complied with.

Warns of a directly hazardous situation causing death or

serious injury.

Warns of a potentially hazardous situation that may cause

death or serious injury.

Warns of a potentially hazardous situation that may cause

minor injury.

Warns of a potential situation that may cause material or

environmental damage and disrupt operative processes.

1. Risk of electrical shock

Contact with parts conducting electricity

Risk of death by electrical shock

• Read the operating instructions prior to use

• Make sure the device has been de-energised prior to working on it

• Do not remove contact protection panels

• Avoid contact with conducting parts

• Do not bring plug contacts in contact with pointed and metal objects

• Use in intended environments only

• Operate the device using a power unit meeting the speciﬁcations of the type plate only!

• Keep the device/power unit away from humidity, liquid, vapour and dust

• Do not modify the device

• Do not connect the device during thunderstorms

• Approach specialist retailers if you require repairs

2. Hazards during assembly (if intended)

Sharp components

Potential injuries to ﬁngers or hands during assembly (if intended)

• Read the operating instructions prior to assembly

• Avoid coming into contact with sharp edges or pointed components

• Do not force components together

• Use suitable tools

• Use potentially enclosed accessories and tools only

3. Hazards caused by a development of heat

Insufﬁcient device/power unit ventilation

Overheating and failure of the device/power unit

• Prevent externally heating up components and ensure an exchange of air

• Do not cover the fan outlet and passive cooling elements

• Avoid direct sunlight on the device/power unit

• Guarantee sufﬁcient ambient air for the device/power unit

• Do not place objects on the device/power unit

DANGER

WARNING

CAUTION

IMPORTANT

WARNING

CAUTION

IMPORTANT

Safety information

4. Hazards caused by very small parts and packaging

Risk of suffocation

Risk of death by suffocation or swallowing

• Keep small parts and accessories away from children

• Store/dispose of plastic bags and packaging in an area that is inaccessible to children

• Do not hand over small parts and packaging to children

5. Potential data loss

Data lost during commissioning

Potentially irreversible data loss

• Always comply with the information in the operating instructions/Manual

• Exclusively use the product once the speciﬁcations have been met

• Back up data prior to commissioning

• Back up data prior to connecting new hardware

• Use accessories enclosed with the product

6. Cleaning the device

Harmful cleaning agents

Scratches, discolouration, damage caused by moisture or

short circuit in the device

• Disconnect the device prior to cleaning

• Aggressive or intense cleaning agents and solvents are unsuitable

• Make sure there is no residual moisture after cleaning

• We recommend cleaning devices using a dry, anti-static cloth

7. Disposing of the device

Environmental pollution, unsuitable for recycling

Potential environmental pollution caused by components,

recycling circle interrupted

This icon on product and packaging indicates that this product must not be

disposed of as part of domestic waste. In compliance with the Waste Elec-

trical and Electronic Equipment Directive (WEEE) this electrical device and

potentially included batteries must not be disposed of in conventional, dome-

stic waste or recycling waste. If you would like to dispose of this product

and potentially included batteries, please return it to the retailer or your local

waste disposal and recycling point.

If you have any questions, please do not hesitate to contact our support at

[email protected] or visit our website at www.raidsonic.de.

WARNING

IMPORTANT

Sicherheitshinweise

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und

Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen

Hinweis auf aWahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur

Vermeidung der Gefahr nicht befolgt werden.

warnt vor einer unmittelbar gefährlichen Situation, die zum

Tod oder zu schweren Verletzungen führen wird.

warnt vor einer möglicherweise gefährlichen Situation, die

zum Tod oder zu schweren Verletzungen führen kann.

warnt vor einer möglicherweise gefährlichen Situation, die

zu leichten Verletzungen führen kann.

warnt vor einer möglichen Situation, die zu Sach- und

Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen

• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen

• Kontaktschutzblenden nicht entfernen

• Kontakt mit Spannungsführenden Komponenten vermeiden.

• Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren

• Verwendung nur in dafür vorgesehenen Umgebungen

• Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!

• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten

• Eigenständige Modiﬁkationen sind unzulässig

• Gerät nicht während eines Gewitters anschließen

• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn

vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen

• Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden

• Bauteile nicht mit Gewalt zusammensetzen

• geeignetes Werkzeug verwenden

• nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen

• Lüfter-Auslass und passive Kühlkörper freihalten

• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden

• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen

GEFAHR

WARNUNG

VORSICHT

ACHTUNG

WARNUNG

VORSICHT

ACHTUNG

• keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren

• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen

• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten

• Produkt nur verwenden, wenn Speziﬁkationen erfüllt sind

• Datensicherung vor Inbetriebnahme durchführen

• Datensicherung vor Anschluss neuer Hardware durchführen

• dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder

Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen

• aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet

• nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist

• Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf

unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an,

dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Über-

einstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE)

darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen

Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Pro-

dukt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte

zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter suppor[email protected] oder

besuchen Sie unsere Internetseite www.raidsonic.de.

WARNUNG

ACHTUNG

Sicherheitshinweise

Important product information

Dear customer, please note the following information about the main boards

which are supported by this device!

The device has been developed for:

• Compatible with: Raspberry Pi

1 Model B+, Pi

2 Model B, Pi

3 Model

A+/B/B+, Pi

Zero/Zero W, Asus Tinker Board / Tinker Board S

• Single board computers are not included

Package content:

1x IB-RP106

1x 40 mm cooling fan

1x set of heat sinks

1x set of screws, standoffs and screw nuts

1x footpad stickers

1x screw driver

1x quick installation guide

(Raspberry Pi

not included)

Clear acrylic frameless case for Raspberry Pi

2 and 3

Keep your Raspberry Pi

computer safe and sound in this enclosure with clear

acrylic lids. We designed this case in exigent design, easy to assemble and

perfect for any use and supports a 40 mm cooling fan, which can improve the

performances of the single board computer.

Key features

• Protective solution designed speciﬁcally for the Raspberry Pi

2 and 3 B/B+

• Acrylic clear case covers, so you can still see your Pi

and all status LEDs

• The acrylic top cover supports the installation of a 40 mm cooling fan

(included)

• Self-adhesive heat sinks for the most important chipsets included

• Supports the installation of Raspberry Pi PoE HAT module

• Can prevent the Raspberry Pi

from slowness caused by high temperature

• Innovative enclosure design allows easy access to all ports like power, video,

• audio, USB, LAN, microSD card and GPIO, camera CSI and display DSI

• Prepared to connect a Raspberry Pi

touch display

and wall mount compatible

• Stackable design for cluster or other demands if you combine two or more

IB-RP106

Quick installation guide IB-RP106

Assembly

• Please follow the drawing to assemble the appropriated board to the

IB-RP106.

• The heat sinks can be placed to the main chip sets on the board accor-

dingly to their sizes. Please remove the foil before stick them to the PCB.

• Alternatively, or in addition you can use the 40 mm fan (included) at the

top cover of the case.

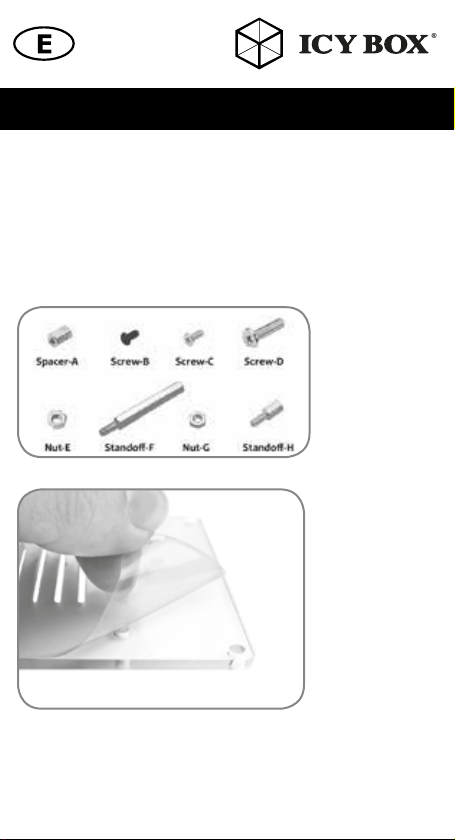

1. Please remove the protective ﬁlm on the acrylics

Quick installation guide IB-RP106

2. Fasten 4x spacers-A to the corresponding Raspberry Pi®screw hole

position on the bottom acrylic with 4x screws-B.

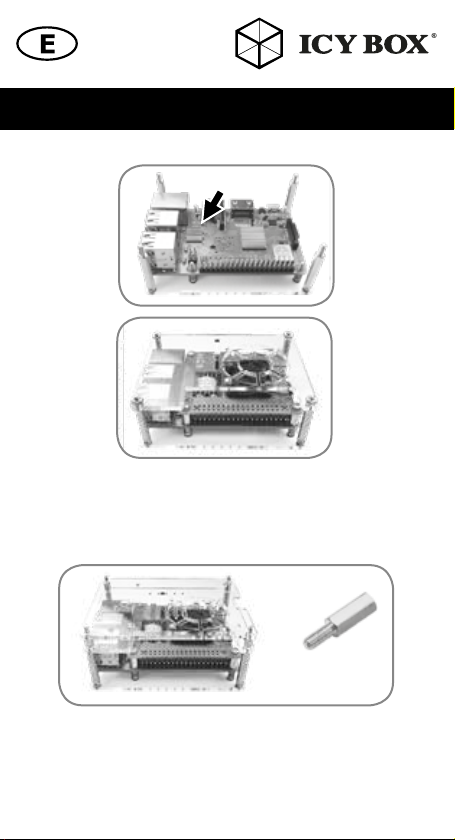

3. Fasten your Raspberry Pi®to the pre-installed spacers-A at the bottom

acrylic with 4x silver screws-C. Remove the foil from the corresponding

heatsinks and stick them on the CPU and IC chipset as displayed.

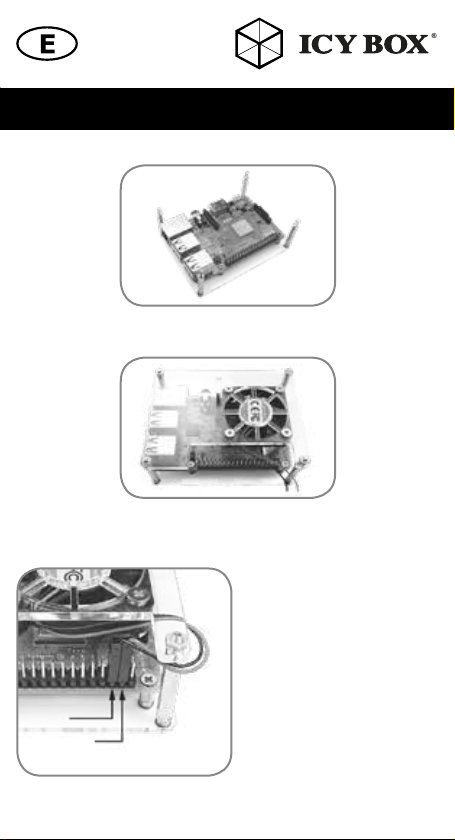

4. Fasten the fan to the top acrylic

with 4x silver screws-D and

4x nut-E. The label should point

upwards (outside).

Quick installation guide IB-RP106 Quick installation guide IB-RP106

5. Fasten 4x the standoffs-F to the bottom acrylic with 4x screws-B.

6. Install the top acylic by putting the threads of the standoffs-F into the top

acrylic screw holes and ﬁxing them with 4x nuts-G.

7. Install the red fan pin on the

GPIO-4 (5V)

Install the black fan pin on the

GIO-6 (GND)

GPIO-6

GPIO-4

9. If stacking of the IB-RP106 is needed, please replace the nut-G with

standoff-I and then install the bottom acrylic from another set of IB-RP106

on it. (One set of IB-RP106 only provides one top and one bottom acrylic,

please prepare other sets of IB-RP106 for stacking purpose or look for the

IB-RP406).

8. lf installing of a PoE HAT module is needed, please uninstall the fan and

the small Heatsink and replace the spacers-A with standoffs-H in step 2

and install PoE HAT's own spacers on standoffs-H.

Quick installation guide IB-RP106

standoff-I

Indice

Lingue:

Altri manuali Icy Box Dispositivo di protezione

Icy Box

Icy Box IB-RP108 Manuale utente

Manuali Dispositivo di protezione popolari di altre marche

Sola HD

Sola HD STV100K Series Manuale utente

socomec

socomec COUNTIS AMd Manuale utente

Kemo Electronic

Kemo Electronic M148-24 Manuale utente

SK ClickClick Manuale utente

Endress+Hauser

Endress+Hauser HAW569 Manuale utente

Ultrasonic

Ultrasonic SonicPRO Manuale utente

nxt

nxt BIA-nXt-DPC 1-22 Manuale utente

TFortis

TFortis SG-Switch Manuale utente

BERNINI DESIGN

BERNINI DESIGN Be172 Manuale utente

Rayleigh Instruments

Rayleigh Instruments RI-ENERGYSET-3P-ESS-50-100 Manuale utente

GE Multilin 3 Series Manuale utente

E.K.T.

E.K.T. ke-DP01 Manuale utente

Siemens

Siemens SIPROTEC 7SD80 Manuale utente

cias

cias MICRO-RAY Manuale utente

Sungrow

Sungrow PVS-16MH Manuale utente

Reer

Reer 32010 Manuale utente

Tyco

Tyco ESFR-17 Manuale utente

Ross

Ross Opengear SRA-8901-R Manuale utente
