USER MANUAL
PLEASE READ T HE INS T RUCT ION S CAREFUL LY BEF O RE R IDING
DUAL MOTOR
TEMPERATURE CONTROL
DISC BRAKE SYSTEM
NFC
GENERAL INFORMATION
MUKUTA RANGE-CONTROL LAYOUT,FUNCTIONS AND SPECIFICATIONS
INTELLIGENT TEMPERATURE CONTROL MANAGEMENT SYSTEM
MUKUTA DISPLAY OPERATION AND PROGRAMMING
FOLDING HANDLE BARS
BATTERY AND CHARGING
PRE RIDE CHECKS
WARNING
LIMITED WARRANTY
ERROR CODES
INCLUDED IN THE BOX
AFTER-SALES SERVICE
1
2~3
4~5
6~15
16~17
18~19
20
21
22~23
24~25
26
27~28
· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·
· · · · · · · · · · · · · ·
· · · · · · · · · · · · · · · · · ·
· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·
· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·
· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·
· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·
· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·
· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·
· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·
· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·
· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·
CONTENT
IMPORTANT INFORMATION
WHY IS IT NECESSARY TO READ THIS MANUAL BEFORE OPERATING?
This manual was written to help you undertsand the proper use and maintenance of the iENYRID line of Electric Scooter.
It is important to understand the functions and features of the new iENYRID before operating it as it will allow you to enjoy the most of it from the
first and every ride.
It is also important for you to note that the first trial of the iENYRID should be in a remote area where obstacle are minimal to none.
The iENYRID unit will require some adjustments and break-in period for all moving parts to adjust themselves into the correct position.
BEFORE RIDING: Please ensure that the folding mechanism is firmly locked in place and that the safety lock is engaged.
DISCLAIMER & W
The product and its brand iENYRID is not liable for any accidental damages related to the usage of this product.
WARNING!
The responsibility for iENYRID maintenance is yours! Proper and frequent maintenance will reduce risks of injuries.
- ALWAYS WEAR A HELMET WHEN RIDING
- ALWAYS FOLLOW LOCAL LAWS AND REGULATIONS
- NEVER RIDE SCOOTER IN POOR VISIBILITY
- DO NOT DO STUNTS, WHEELIES or JUMPS IF YOU DO NOT HAVE THE PROPER SAFETY GEARS.
ARNING
READ THIS MANUAL BEFORE USING
1Warning & General
2

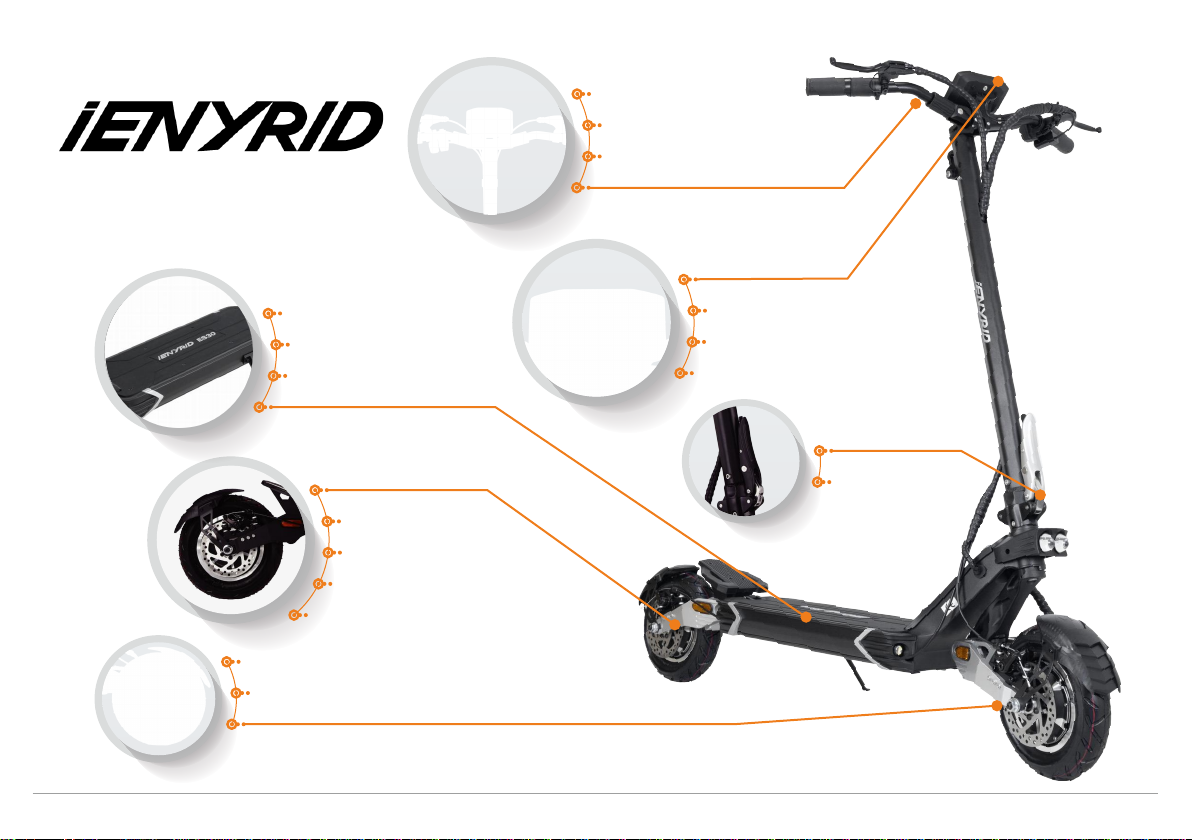

PNEUMATIC TYRE 10×3INCH
DISC BRAKE SYSTEM
1200W REAR MOTOR
REAR SUSPENSION
CONTROLLER: 52 V /25A*2
MAX RANGE: 50-70KM
BATTERY: 52V/20AH
MAX SPEED: 25-60KM/
ELECTRONIC BRAKE +
MECH DISC BRAKE SYSTEM
TURN SIGNAL
H
DISC BRAKE SYSTEM
FRONT SUSPENSION
FOLDING SWITCH
NFC KEY LOCK
ELECTRONIC HORN
4.5 INCH LARGE SCREEN LCD
Model
T
Battery
ire
Brakes
Max Range(Single Motor)
Max Speed
Weight
52V/20
Suspension
Motor Power
Controller
Max Load
iE-ES30
AH
10×3 inch
Electric Brake+Front and rear disc brake system
25-60KM/
50-70KM
H
Net weight: 30KG
FRONT-REAR SUSPENSION
52V 1200W×2 BRUSHLESS MOTORS
52V/25A*2
130KG
3TECHNICAL FEATURES iENYRID
Maximum load and speed may vary depending on the rider's weight, riding style and terrain.
Gross weight: 35.5KG
Packing Size 135*28*60cm
INTELLIGENT TEMPERATURE CONTROL MANAGEMENT SYSTEM
Intelligent overheat protection
4 Intelligent temperature control management system
Intelligent temperature control management system
The intelligent temperature control system will reduce the output current to protect the controller when it detects that the
temperature of the controller is too high. At this time, you should stop driving vigorously. If you continue to ride at high power
consumption, the intelligent temperature control system will cut off the power supply to the motor. Conditions that reduce current
and cut power to the motor will recover automatically after detecting the temperature drop.
5Intelligent temperature control management system
Intelligent temperature control management system
iENYRID series electric scooter intelligent temperature control system
Model
Temperature protection
（Current-limiting）
（According to the local topography±5℃）
Temperature protection
（Cut power to the motor）
（According to local climatic conditions±5s）
iENYRID ES30
90 ℃
110 ℃
Remove thermal protection 85 ℃
Remove thermal protection
（Motor recovery, limiting current until 85℃）105 ℃
Basic operation:
6iENYRID display operation and porgramming
1、
iENYRID display operation and porgramming
Function

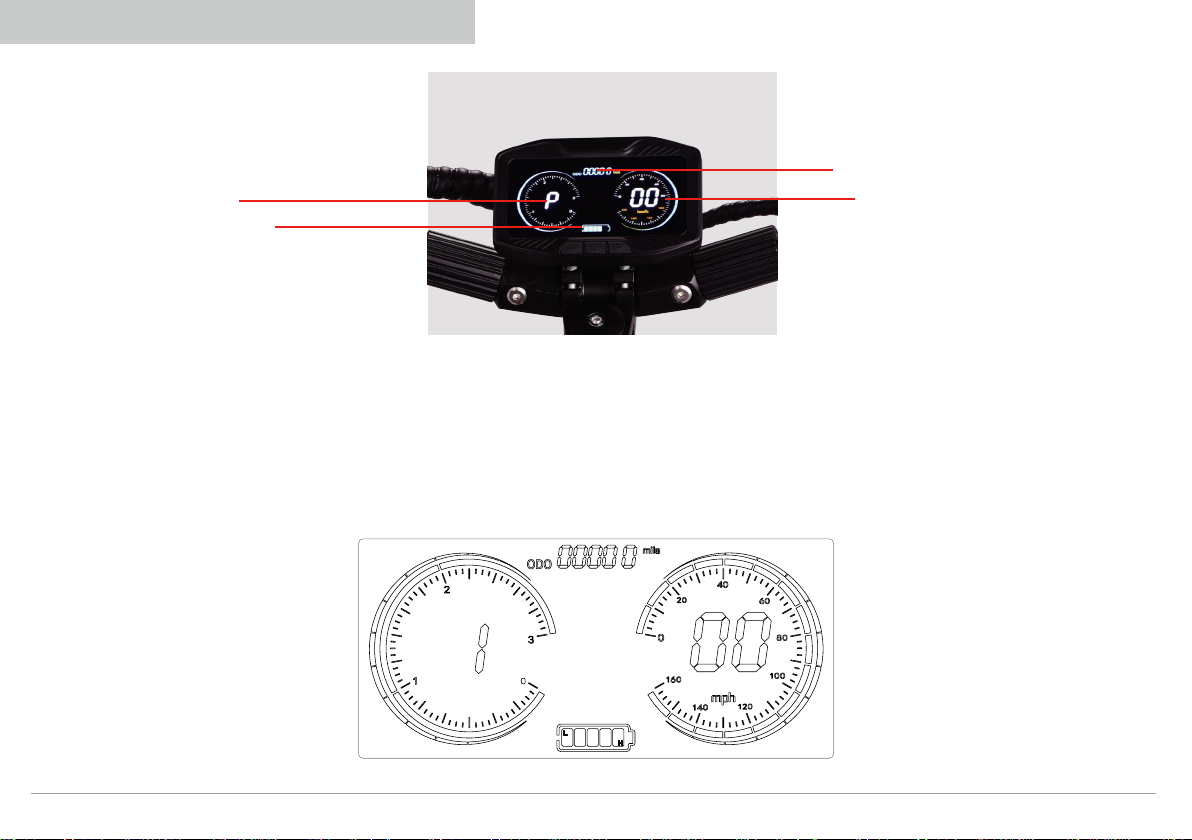

1. Displayed content
Speedometer / Voltage leve Odometer / Trip meter / Battery level / Cruise-control active light / Gear ondocator / Fault warning light
2. All content on display(power on within 1 second)
NFC card area
Battery Indicator
Speed (KM/H)
Speed Level
7iENYRID display operation and porgramming
3.1 Speed display area
Unit：MPH/KMH
The speed signal is taken from the Hall signal inside the motor.Sent to controller by controller(Time of single Hall period,unit:1MS).The display
calculate the true speed based on wheel diameter and signal data calculate the true speed(The motor Holzer also needs to set the number of magnetic
steel)

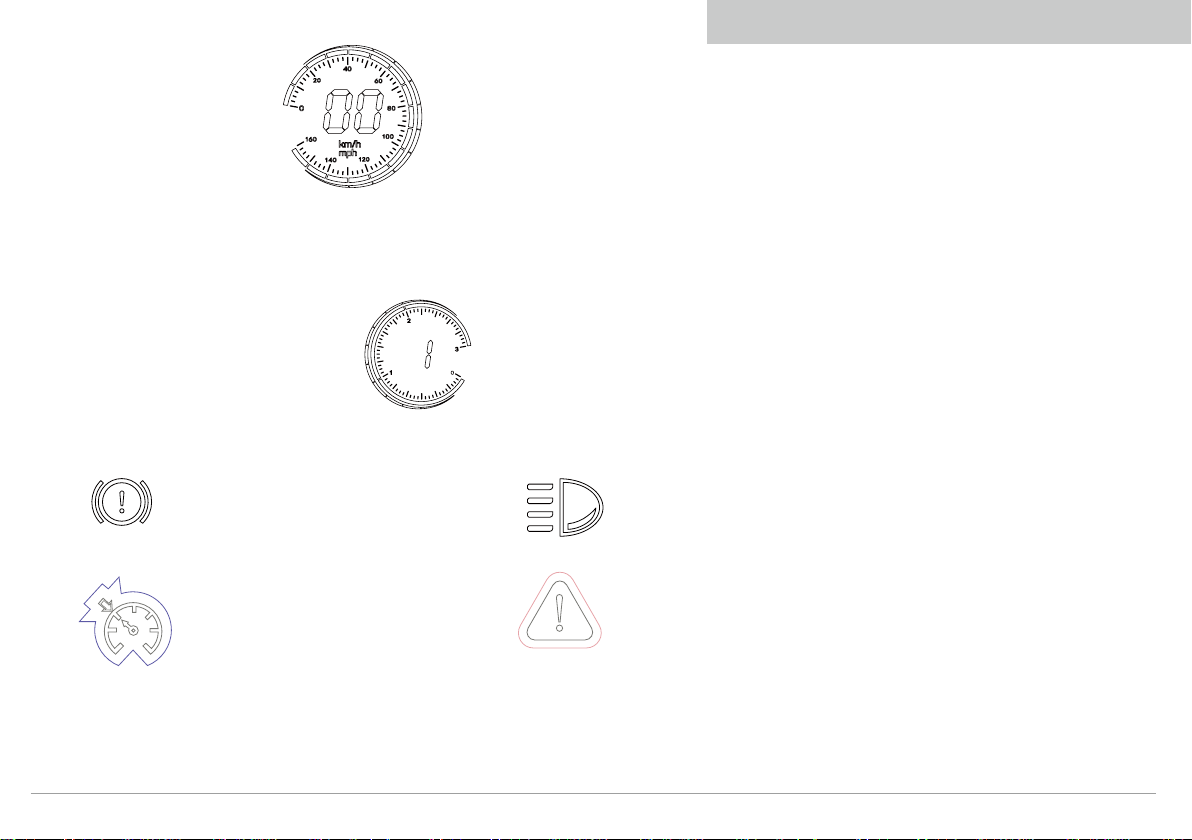

3.2 Vehicle power gear adjustment，0-3 digital display;
3.3 vehicle status display area
Brake power off reminder
Constant speed cruise hint;
The headlight turns on the prompt;
Communication fault prompt;
iENYRID display operation and porgramming
8iENYRID display operation and porgramming
P01：Backlight brightness:The 1 level is the darkest，Level 3 brightest；Default: 3
P02：Mileage: unit,0：KM；1：MILE；Default: MILE
P03: Voltage level: 24V, 36V, 48V, 52V, 60V, 72V, Default:52V
P04: Dormancy time:0 means no dormancy;Other numbers are dormant time.The range is 1-60 minute.Default:5
P05: Reserve
P06: Wheel diameter: The unit is inch. The accuracy is 0.1; Default:10.0
P07: Speed measuring magnetic steel number.The range is 0-255. Default:28
P08: Rate-limiting: The range is 0-100km/h.Default: 100
P09: Zero start、no zero start setting；0 means zero start.1means no Zero start.Default: 0
P10:Reserve
P11: EABS switch choose.The range is 1-5.0 means closing.1 means weakest. 5 means strongest.
P12: Soft and hard start strength.The range is 1-5. The softest is 1.The hardest is 5.Default: 5
P13: Reserve
P14: Reserve
P15: Controller under-voltage
P16: ODO Zero setting: keep pressing “+” for 5 seconds,ODO will zero clearing.
P17: When it shows 0,it can not use cruise.When it shows 1,it can use cruise.Default:0
P18: Bind and unbind NFC CARDS.Long press "+" to build the binding, long press "-" to build the unbinding
P19: Reserve
P20: Communication protocol is defaults 4.It can not change.
To accsee this menu,long-press and .Use button to scroll through P-codes, a
iENYRID display operation and porgramming
nd to change parameterd
Display P-Codes(programming codes)
