IFM Electronic efector200 EY3099 Manuale utente
Bedienungsanleitung
Laser-Justierhilfe für
Sicherheits-Lichtvorhänge / -Lichtgitter
Operating instructions
Laser adjustment aid for
safety light curtains / light grids
Notice d‘utilisation
Aide au réglage laser pour
barrages immatériels de sécurité /
barrières de sécurité multifaisceaux
EY3099
704581 / 00 04 / 2009
DE
UK
UK
FR
FR
2
Inhalt
1 Vorbemerkung .....................................................................................................2
1.1 Verwendete Symbole.....................................................................................2
1.2 Verwendete Warnhinweise ............................................................................2
2 Sicherheitshinweise.............................................................................................2
3 Bestimmungsgemäße Verwendung.....................................................................3
4 Montage...............................................................................................................4
5 Wartung, Instandsetzung und Entsorgung ..........................................................5
5.1 Batterien ersetzen .........................................................................................5
Vorbemerkung1
Verwendete Symbole1.1
►Handlungsanweisung
→Querverweis
Verwendete Warnhinweise1.2
WARNUNG
Warnung vor schweren Personenschäden.
Tod oder schwere, irreversible Verletzungen sind möglich.
Sicherheitshinweise2
WARNUNG
Sichtbares Laserlicht; Laserschutzklasse 2.
Die Verwendung von anderen Bedieneinrichtungen oder -einstellungen kann zu gefähr-
licher Strahlungsexposition führen. Schädigung der Netzhaut ist möglich.
Nicht in den Laserstrahl blicken!►
Die Vorsichts- und Warnhinweise auf dem Produktlabel beachten.►
Das Gerät nur für die Justage einschalten.►
Bei längerem Nichtgebrauch die Batterien aus dem Gerät entfernen.►
3
DE

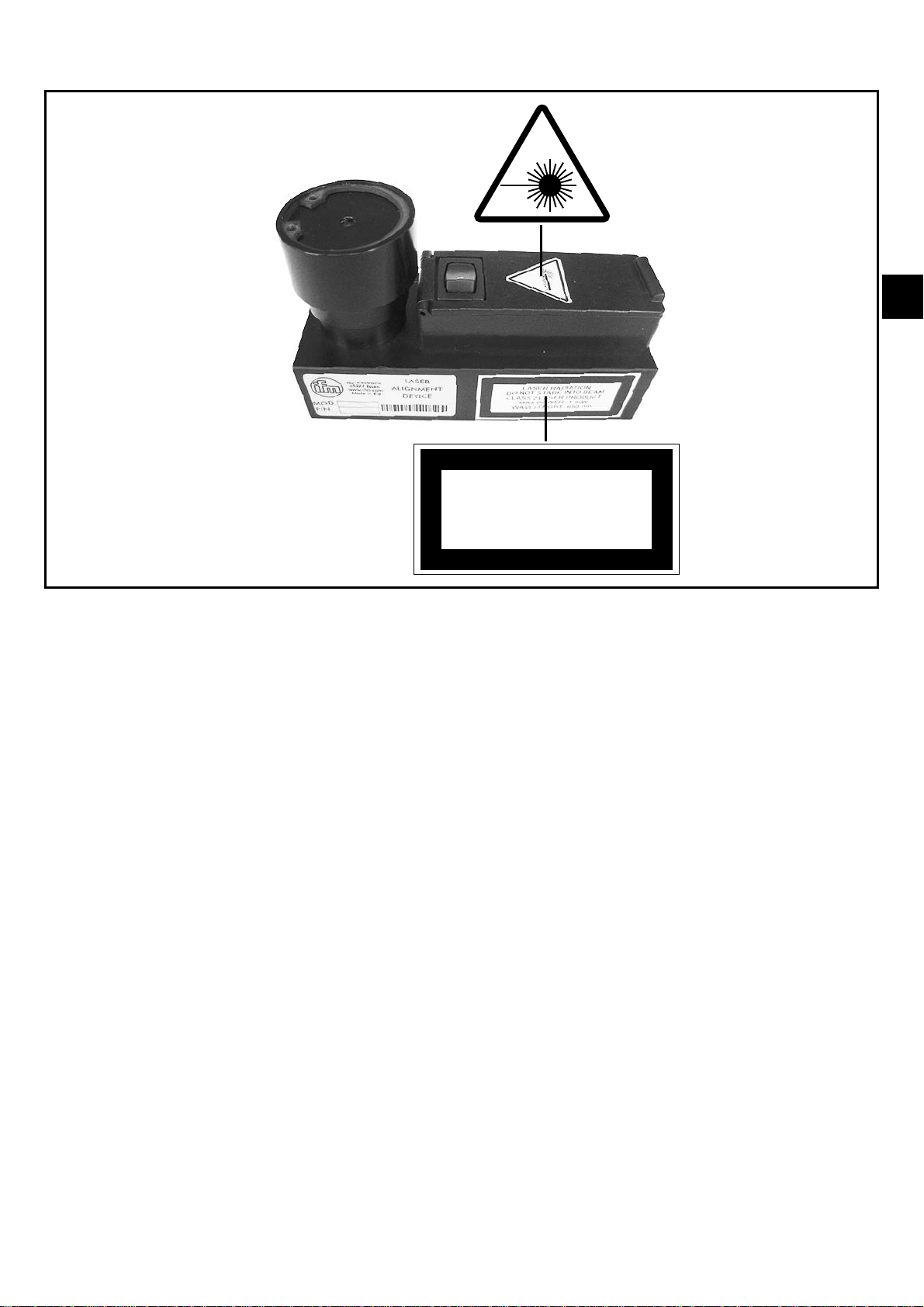

Produktlabel
LASER RADIATION
DO NOT STARE INTO BEAM
CLASS 2 LASER PRODUCT
MAX POWER: 1 mW
WAVELENGHT: 650 nm
Laser
Bestimmungsgemäße Verwendung3
Die Laser-Justierhilfe dient zur schnellen und einfachen Justage der Sicherheits-
Lichtvorhänge / -Lichtgitter der Bauform OYxxxS.
Das Gerät arbeitet mit sichtbarem Laserlicht, das ein einfaches Ausrichten des
Senders und Empfängers, sowie eventuell verwendeter Umlenkspiegel, ermögli-
cht.
Das Gerät nicht als Laserpointer für z. B. Präsentationen verwenden.
4
Montage4
Zunächst die Sicherheits-Lichtvorhänge / -Lichtgitter, sowie eventuell verwen-►
dete Umlenkspiegel, ohne Laser-Justierhilfe ausrichten.
Mitgelieferte Batterien in das Gerät einsetzen. →5.2 Batterien ersetzen►
Die Laser-Justierhilfe auf den Sender (→Abbildung 1) aufstecken. Dabei auf►
korrekten Sitz achten.
Darauf achten, dass sich keine Personen im Laserstrahlenbereich befinden.►
Laser-Justierhilfe einschalten (→Abbildung 2).►
Sender, Empfänger und eventuell Umlenkspiegel justieren, bis der Laserstrahl►
beim Empfänger auf der gleichen Position wie beim Sender ist.
Für eine genaue Justage muss der Vorgang sowohl oben, in der Mitte als auch►
unten am Sicherheits-Lichtvorhang / -Lichtgitter wiederholt werden.

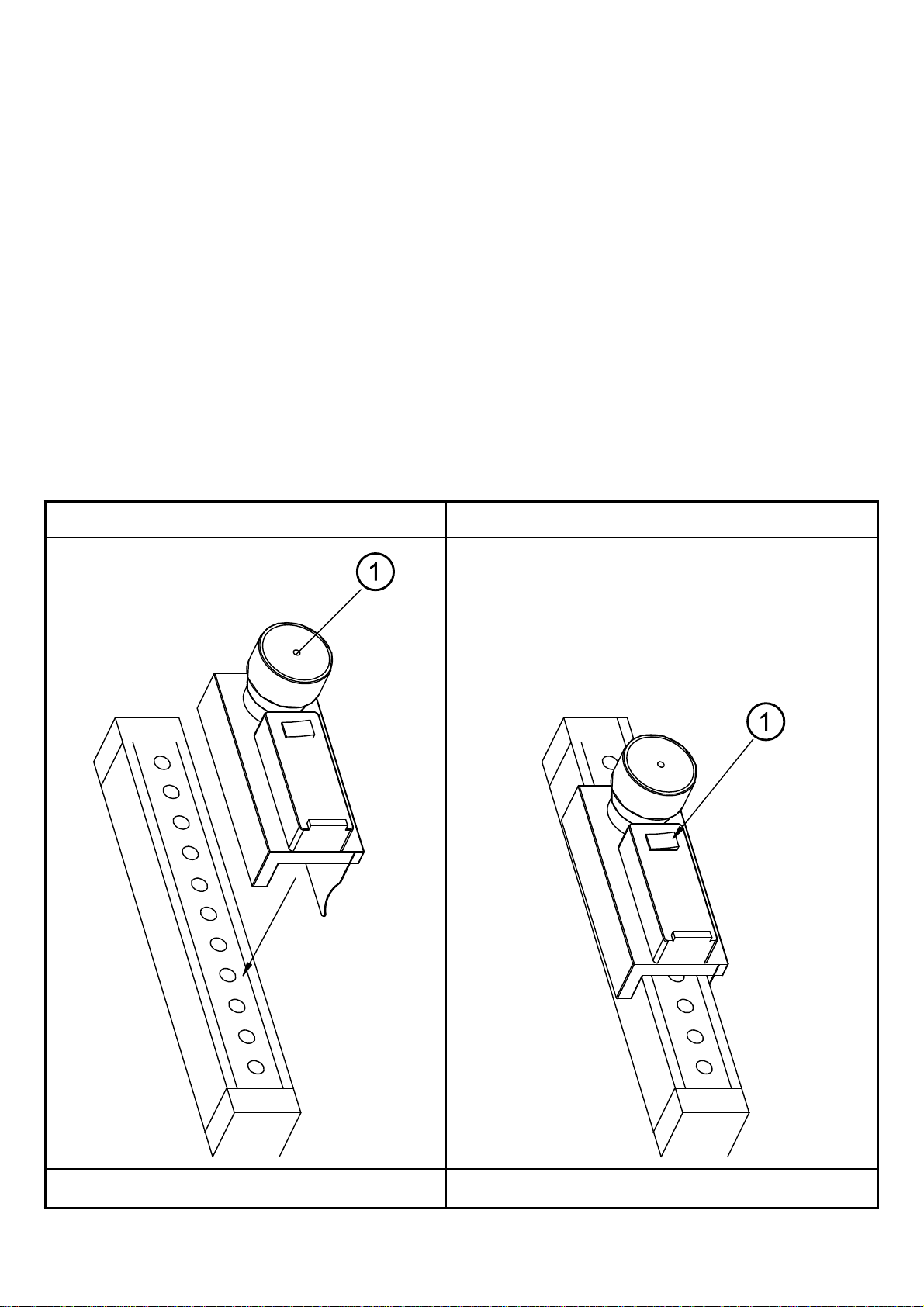

Abbildung 1 Abbildung 2
1: Austritt Laserstrahl 1: Schalter Ein / Aus
5
DE
Wartung, Instandsetzung und Entsorgung5
Bei sachgemäßem Betrieb sind keine Maßnahmen für Wartung und Instandhal-
tung notwendig.
Das Gerät darf nur vom Hersteller repariert werden.
Das Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestim-
mungen entsorgen.
Batterien ersetzen5.1
Batteriefachdeckel öffnen (→Abbildung).►
Alle entleerten Batterien entnehmen und durch neue Batterien Typ AAA erset-►
zen. Keine Akkus verwenden.
Beim Einsetzen der Batterien auf die angegebene Polarität achten.►
Batteriefachdeckel schließen.►
Entleerte Batterien umweltgerecht entsorgen.►
Bei längerem Nichtgebrauch die Batterien aus dem Gerät entfernen.►
Technische Daten und weitere Informationen unter
www.ifm.com →Select your country →Datenblatt-Suche:
2
Contents
1 Preliminary note....................................................................................................2
1.1 Symbols used.................................................................................................2
1.2 Warning signs used ........................................................................................2
2 Safety instructions ................................................................................................2
3 Functions and features.........................................................................................3
4 Installation ...........................................................................................................4
5 Maintenance, repair and disposal.........................................................................5
5.1 Battery replacement .......................................................................................5
Preliminary note1
Symbols used1.1
►Instruction
→Cross-reference
Warning signs used1.2
WARNING
Warning of serious personal injury.
Death or serious irreversible injuries may result.
Safety instructions2
WARNING
Visible laser light; laser protection class 2.
Use of controls or adjustments other than those specified herein may result in hazardous
radiation exposure. Damage to the retina is possible.
Do not stare into the laser beam!►
Adhere to the caution and warning notes on the product label.►
Switch on the unit for adjustment only.►
If you do not use the unit for a longer period of time, remove the batteries.►
3
UK

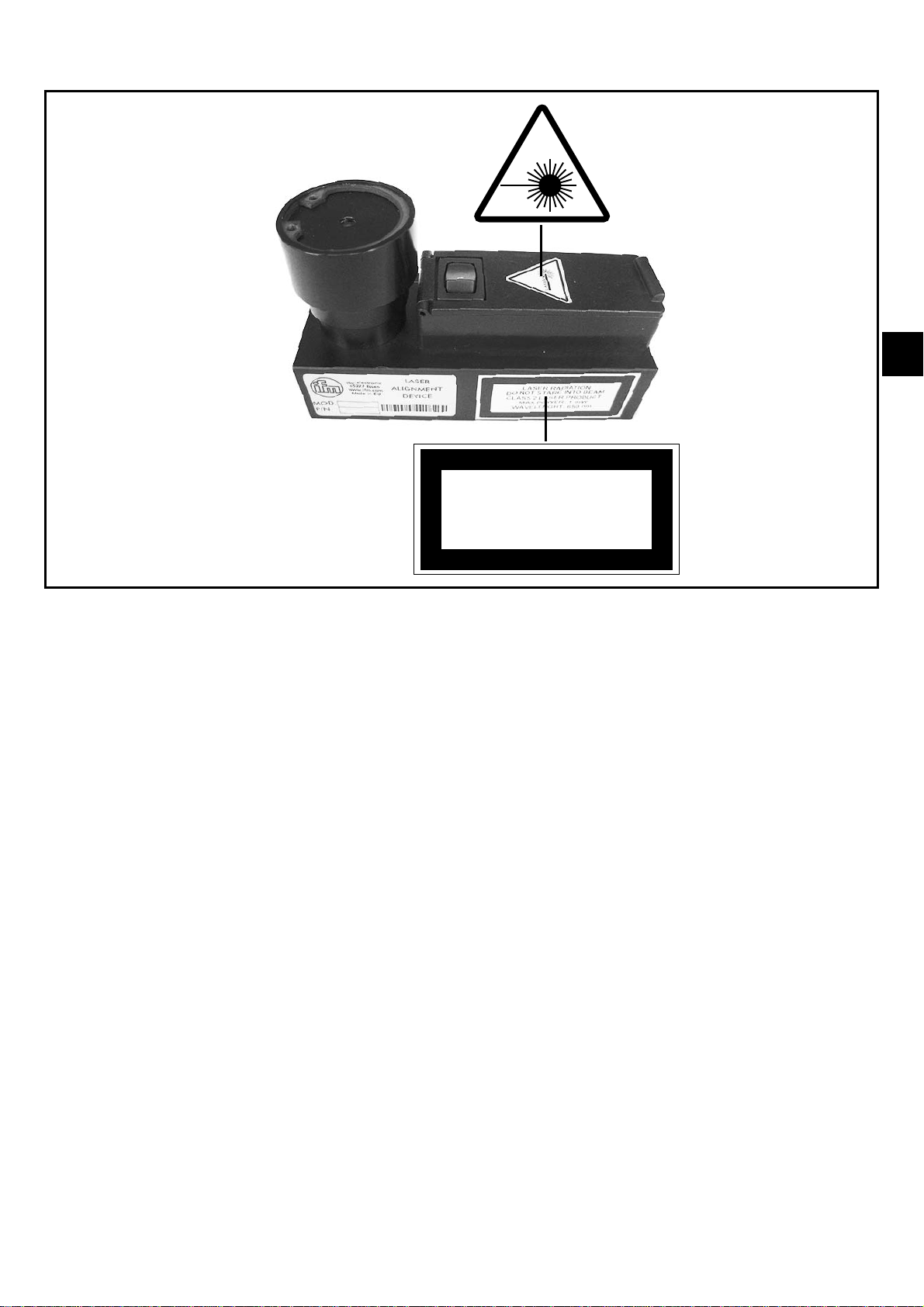

Product label
LASER RADIATION
DO NOT STARE INTO BEAM
CLASS 2 LASER PRODUCT
MAX POWER: 1 mW
WAVELENGHT: 650 nm
Laser
Functions and features3
The laser adjustment aid serves for fast and easy alignment of the OYxxxS safety
light curtains / light grids.
The unit works with visible laser light that enables easy orientation of the transmit-
ter and receiver and of corner mirrors, if they are used.
Do not use the unit as a laser pointer for presentations, for example.
4
Installation4
First of all align the safety light curtains / light grids and any mirrors without the►
laser adjustment aid.
Insert the supplied batteries into the unit. →5.1 Insert batteries►
Attach the laser adjustment aid onto the transmitter (→Figure 1). Ensure the►
correct position.
Make sure that there are no people in the range of the laser beams.►
Switch on the laser adjustment aid (→Figure 2).►
Adjust the transmitter, receiver and any mirrors until the laser beam on the►
receiver is in the same position as on the transmitter.
For exact adjustment the process has to be repeated for the top, the middle►
and the bottom of the safety light curtain / safety light grid.
Figure 1 Figure 2
1: Exit laser light 1: On/off switch
5
UK
Maintenance, repair and disposal5
If used correctly no maintenance and repair measures are necessary.
Only the manufacturer is allowed to repair the unit.
After use dispose of the unit in an environmentally friendly way in accordance with
the applicable national regulations.
Replace batteries5.1
Open the lid of the battery compartment (→Figure).►
Remove all flat batteries and replace them with new ones of type AAA. Do not►
use rechargeable batteries.
Note the indicated polarity when inserting the batteries.►
Close the lid of the battery compartment.►
Dispose of the flat batteries in an environmentally friendly way.►
If you do not use the unit for a longer period of time, remove the batteries.►
Technical data and further information at
www.ifm.com →Select your country →Data sheet direct:
2
Contenu
1 Remarque préliminaire .........................................................................................2
1.1 Symboles utilisés............................................................................................2
1.2 Avertissements utilisés ...................................................................................2
2 Consignes de sécurité..........................................................................................2
3 Fonctionnement et caractéristiques......................................................................3
4 Montage................................................................................................................4
5 Maintenance, réparation et élimination.................................................................5
5.1 Remplacement des piles ................................................................................5
Remarque préliminaire1
Symboles utilisés1.1
►Action à faire
→Référence
Avertissements utilisés1.2
AVERTISSEMENT
Avertissement de dommages corporels graves.
Danger de mort ou de graves blessures irréversibles.
Consignes de sécurité2
AVERTISSEMENT
Lumière laser visible ; classe de protection laser 2.
L'utilisation d'autres éléments de service ou d'autres réglages peut résulter à l'exposition
aux rayonnements dangereux. Lésion de la rétine possible.
Ne pas regarder le faisceau laser !►
Prendre en compte les avertissements sur l'étiquette du produit.►
N’activer l'appareil que pour le réglage.►
En cas de non usage pour une longue durée, enlever les piles de l'appareil.►
