IKH XWS001 Manuale utente

XWS001

XWS002

PENKKIHIOMAKONE

BENCH GRINDER

• Käyttöohje • Manual •

Maahantuoja/ Importer:

ISOJOEN KONEHALLI OY

Keskustie 26, 61850 Kauhajoki As, Finland

Tel. +358 - 20 1323 232, Fax +358 - 20 1323 388

www.ikh.fi

HUOMIO! Lue käyttöohjeet huolellisesti ennen laitteen käyttöä ja noudata

kaikkia annettuja ohjeita. Säilytä ohjeet myöhempää tarvetta varten.

NOTE! Read the instruction manual carefully before using the tool and follow

all given instructions. Save the instructions for further reference.

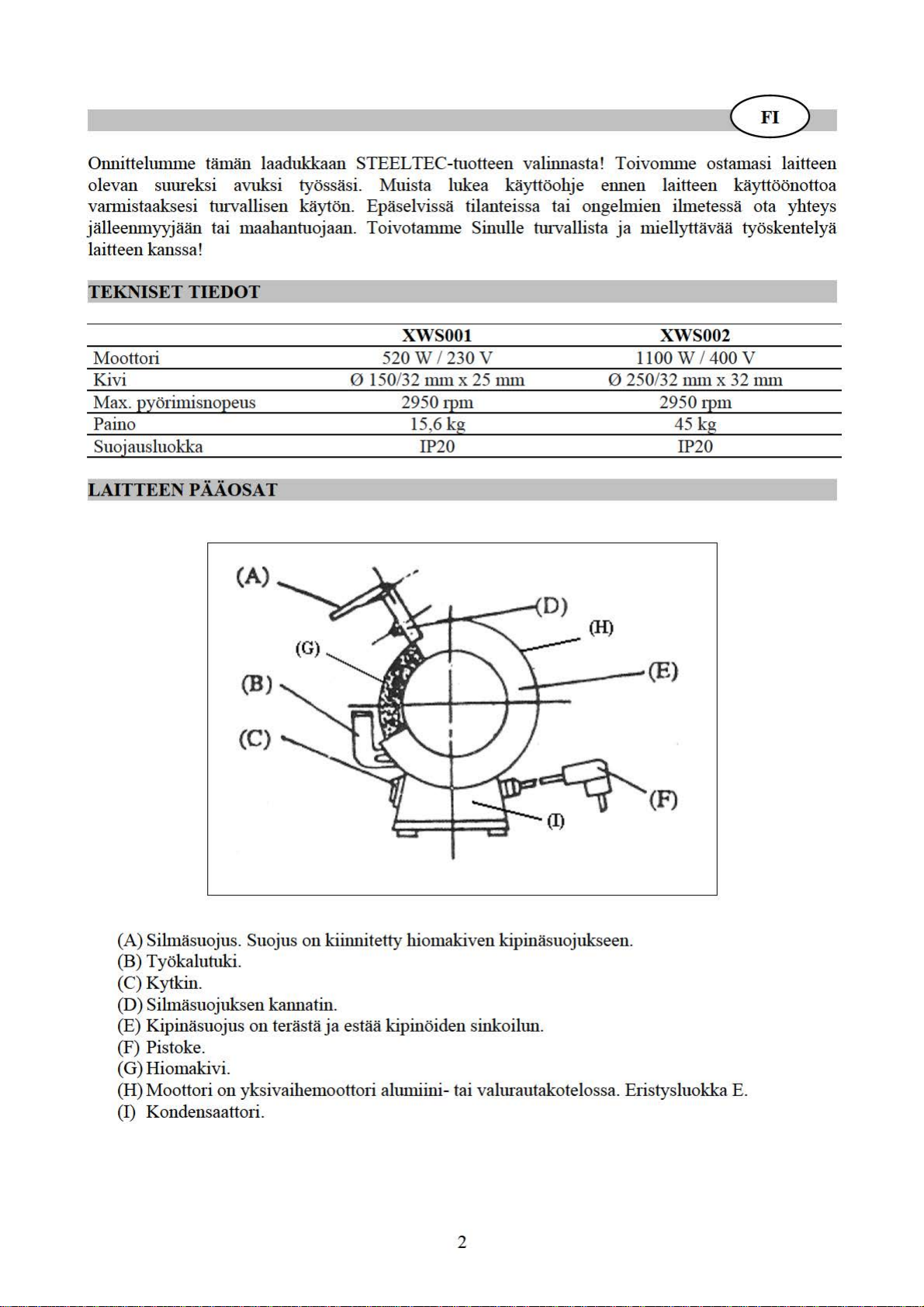

YLEISTURVAOHJEET

Noudata aina seuraavia turvaohjeita välttääksesi tulipalon, sähköiskun tai muun loukkaantumisen

riskin. Turvallisuutta edistää terveen järjen käyttö, valppaana oleminen sekä laitteen ja sen

toiminnan tunteminen. Lue laitteeseen kiinnitetyt tarrat ja käyttöohje kokonaan läpi ja tutustu

ohjeisiin huolellisesti oppiaksesi tuntemaan laitteen käytön, rajoitukset sekä mahdolliset

vaaratekijät.

1. Pidä työskentelytila siistinä. Sekaiset työtilat saattavat aiheuttaa vaaratilanteita. Lattia ei saa olla

liukas.

2. Älä työskentele vaarallisessa ympäristössä. Laitetta saa käyttää ainoastaan kuivissa sisätiloissa

suojassa sateelta. Älä koskaan käytä laitetta helposti syttyvien nesteiden, höyryjen tai kaasujen

läheisyydessä. Huolehdi kunnollisesta työvalaistuksesta.

3. Älä päästä lapsia laitteen lähelle. Huolehdi, että muutkin ulkopuoliset pysyttelevät turvallisen

välimatkan päässä työalueelta.

4. Mikäli laitetta ei hetkeen käytetä, varastoi se kuivaan ja suljettuun paikkaan lasten

ulottumattomille.

5. Älä ylikuormita laitetta. Se suoriutuu parhaiten ja turvallisimmin tehtävästä sille tarkoitetulla

nopeudella.

6. Käytä oikeanlaista työkalua. Älä yritä väkisin tehdä laitteella sellaista työtä, johon sitä ei ole

tarkoitettu.

7. Käytä asianmukaista vaatetusta. Älä käytä väljiä vaatteita, käsineitä, solmiota, sormuksia,

rannerenkaita tai muita koruja, jotka saattavat tarttua laitteen liikkuviin osiin. Kääri pitkät hihat

kyynärpäiden yläpuolelle. Luistamattomien jalkineiden käyttö on suositeltavaa. Suojaa pitkät

hiukset esim. hiusverkolla.

8. Käytä aina hyväksyttyjä suojalaseja ja kuulosuojaimia. Myös kasvo- tai hengityssuojainta tulee

käyttää, mikäli työssä syntyy pölyä. Tavalliset silmälasit eivät korvaa suojalaseja.

9. Älä kurkottele. Seiso aina mahdollisimman hyvin tasapainossa.

10. Huolla laite säännöllisesti. Hyväkuntoinen ja puhdas laite toimii paremmin ja turvallisemmin.

Voitele liikkuvat osat ja vaihda lisävarusteet tarvittaessa. Tarkista laitteen johtojen ja

jatkojohtojen kunto säännöllisesti ja vaihda tai korjauta vaurioituneet johdot sähköalan

ammattilaisella. Kädensijat eivät saa olla märät, likaiset tai rasvaiset.

11. Poista jakoavaimet ja ruuviavaimet laitteesta. Ota tavaksi jo ennen käynnistystä tarkistaa, ettei

laitteeseen ole esim. säätöjen yhteydessä jäänyt jako- tai ruuviavaimia.

12. Vältä tahatonta käynnistystä. Irrota johto pistorasiasta aina kun laitetta ei käytetä sekä

säätötoimenpiteiden, huollon ja osien vaihdon ajaksi. Varmista, että laitteen kytkin on OFF-

asennossa ennen kuin työnnät pistokkeen pistorasiaan. Älä koskaan kanna laitetta sormi

virtakytkimellä.

13. Keskity työhön. Laitetta ei saa koskaan käyttää väsyneenä, sairaana tai alkoholin, huumeiden,

lääkkeiden tai muiden havainto- ja reaktiokykyyn vaikuttavien aineiden vaikutuksen alaisena.

14. Ennen kuin aloitat työn, tarkista ettei mikään osa ole vaurioitunut vaan toimii moitteettomasti.

Liikkuvien osien tulee olla oikeassa linjassa. Vaurioituneet osat voivat aiheuttaa vaaratilanteen.

Korjauta tai vaihdata osat välittömästi valtuutetussa huoltoliikkeessä. Älä koskaan käytä laitetta

mikäli sen virtakytkin on epäkunnossa.

15. Käytä ainoastaan alkuperäisvaraosia ja -lisävarusteita. Muunlaisten osien käyttö saattaa

aiheuttaa henkilövahinkoja.

16. Älä koskaan jätä laitetta käyntiin ilman valvontaa. Sammuta laitteesta virta äläkä lähde sen luota

ennen kuin se on täysin pysähtynyt.

17. Pidä suojukset paikoillaan ja toimintakuntoisina.

18. Säilytä käyttöohjeet myöhempää tarvetta varten.

ERITYISTURVAOHJEET

1. Irrota laite virtalähteestä aina ennen huoltotoimenpiteitä tai, kun vaihdat hiomakiveä tai

suojuksia tms.

2. Vaihda haljennut tai muuten vaurioitunut hiomakivi välittömästi.

3. Käytä aina laitteen suojuksia.

4. Tarkista työkalutukien ja suojusten säädöt.

5. Älä kiristä hiomakiven mutteria liian kireälle.

6. Hiomakiven ja työkalutuen väli on oltava enintään 1,6 mm, sillä hiomakivi pienenee

kuluessaan.

7. Käytä aina hiomakiveä, joka sopii laitteen nopeudelle.

8. Varmista, että hiomakivi pääsee pyörimään vapaasti ennen kuin kytket laitteen päälle.

9. Seiso laitteen vieressä, kun käynnistät sitä. Älä seiso laitteen edessä.

10. Anna uuden hiomakiven pyöriä noin minuutin ennen kuin aloitat työskentelyn varmistaaksesi

sen kunnon.

11. Älä koskaan käytä laitetta ilman sen silmäsuojusta.

12. Älä yritä käyttää hiomakiveä työkappaleen leikkaamiseen.

13. Älä ylikuormita laitetta.

14. Pyöristä kiven terävät kohdat hiomalaikan pyöristimellä.

15. Silmäsuojuksen kannattimen ja hiomakiven väli saa olla enintään 1,6 mm.

KOKOAMINEN

Kokoa silmäsuojukset, silmäsuojuksen kannattimet ja työkalutuet ruuvein. Työkalutuet ja

silmäsuojuksien kannattimet saavat olla enintään 1,6 mm hiomakivestä. On suositeltavaa kiinnittää

hiomakone kiinni alustaansa.

KÄYTTÖ

1. Anna laitteen saavuttaa täysi nopeus ennen kuin aloitat hiomisen.

2. Silmäsuojukset tulee säätää niin, että käyttäjällä on esteetön näkyvyys suojan läpi.

3. Säädä työtukea löytääksesi oikean hiontakulman. Hiomakivi kuluu käytön aikana, joten työtuen

säädöt tulee tarkistaa säännöllisesti. Työtuen ja hiomakiven väli saa olla enintään 1,6 mm.

HIOMAKIVEN VAIHTO

Noudat seuraavia ohjeita:

1. Irrota laite virtalähteestä.

2. Irrota kotelo molemmilta puolin.

3. Pitele hiomakivestä tukevasti kiinni ja irrota mutteri ja laippa akselista kiintoavaimella.

Vasemmanpuoleisen kiven mutterissa on vasen kierre ja oikeanpuoleisessa oikea kierre.

4. Irrota vanha hiomakivi ja vaihda se uuteen.

5. Kiinnitä laippa, mutteri ja kotelo.

6. Anna hiomakiven pyöriä noin minuutin ajan ennen työn aloittamista varmistaaksesi, että se ei

heittelehdi vaan pyörii tasaisesti.

1. Keep work area clean. Cluttered areas and benches invite accidents. Floor must not be slippery.

2. Do not use the machine in dangerous environment. Only use the machine in a dry, indoor place

protected from rain. Never use the machine near flammable liquids, vapours or gases. Keep

work area well lit.

3. Keep children away. All visitors should be kept at a safe distance from work area.

4. When not in use, store the tool in a dry, locked-up place, out of reach of children.

5. Do not force the machine. It will do the job better and safer at the rate for which it was

designed.

6. Use the right machine. Do not force the machine or attachments to do a job it was not designed

to do.

7. Wear proper apparel. Do not wear loose clothing, gloves, neckties, rings, bracelet or other

jewellery, which may get caught in moving parts. Roll long sleeves above the elbow. Non-slip

footwear is recommended. Wear protective hair covering to contain long hair.

8. Always wear approved safety glasses and hearing protectors. Also use face or dust mask if the

sanding operation is dusty. Everyday eyeglasses only have impact resistant lenses, they are not

safety glasses.

9. Do not overreach. Keep proper footing and balance at all times.

10. Maintain the machine regularly. Keep the machine clean for best and safest performance.

Follow instructions for lubrication and changing accessories. Inspect cords periodically and if

damaged, have them repaired by authorised service centre. Keep handles dry, clean and free

from oil and grease.

11. Remove adjusting keys and wrenches. Form the habit of checking to see that keys and adjusting

wrenches are removed from the machine before turning it on.

12. Reduce the risk of unintentional starting. Disconnect the machine always when not in use,

before adjusting or servicing and when changing accessories. Make sure switch is in OFF-

position before plugging it in.

13. Stay alert. Do not use the machine when you are tired, sick or under the influence of alcohol,

drugs, medication or similar that could affect your ability to use the machine safely.

14. Before use, check that no part is damaged. Have damaged parts immediately repaired or

replaced by an authorised service centre to avoid accidents. Check the alignment of moving

parts. Never use the machine if the ON/OFF-switch does not work properly.

15. Use only original spare parts and accessories. The use of any other spare parts or accessories

than original parts may cause a risk of injury.

16. Never leave the machine running unattended. Turn power off and do not leave the machine until

it comes to a complete stop.

17. Keep guards in place and in working order.

SPECIAL SAFETY INSTRUCTIONS

1. Disconnect the tool before servicing or changing the wheel or covers.

2. Replaced cracked or damaged wheel immediately.

3. Always use guards and eye shields.

4. Ensure tool rests and eye shield are properly adjusted.

5. Do not over tighten wheel nut.

6. Adjust distance between wheel and tool rest to maintain 1,6 mm or less separation as the

diameter of the wheel decreases with use.

7. Use grinding wheel suitable for the speed of the grinder.

8. Ensure grinding wheels rotate freely before switching on the power.

9. Stand beside the bench grinder when switching on the power; do not stand in front of the

grinder.

10. Allow a new grinding wheel to rotate for one minute prior to use to ensure it is in good

condition.

11. Don’t operate the grinder with the wheel guard off.

12. Don’t use the grinder wheel for cutting purposes.

13. Do not overload the grinder.

14. Use a wheel dresser to remove burrs from the wheel.

15. Maintain a distance between the spark breaker and the grinding wheel of less than 1,6 mm.

ASSEMBLY

Assemble the eye shields, spark breakers and tool rests using the screws etc. provided. Be sure to

position both the tool rests and spark breakers no more than 1,6 mm from the edge of the grinding

wheel.

It is advisable to secure the grinder to the workbench or stand.

OPERATION

1. After switching the grinder on, allow it to reach full speed before commencing grinding.

2. The eye shields can be adjusted and should be positioned to allow the operator a clear view of

the work through the shields.

3. The appropriate adjustments of the tool rests will provide the correct working angle for efficient

grinding. As the diameter of the wheel is subject to wear, it will be necessary to re-adjust the

tool rest positions to maintain the correct gap of less than 1,6 mm with the edge of the wheel.

CHANGING THE GRINDING WHEELS

To renew change the grinding wheels, follow this series of steps:

1. Disconnect the power supply cord.

2. Remove both of the outside covers.

3. Holding the grinding wheel firmly, remove the nut and flange from the shaft with a spanner.

Note that the left wheel nut has left hand thread and the right wheel has a right hand thread.

4. Remove the old wheel and replace it with the new wheel.

5. Reassemble the flange, nut and outside covers.

6. Allow the grinder to run for one minute to ensure the grinding wheel is not out of balance before

commencing any grinding work.

RÄJÄYTYSKUVA JA OSAT ●EXPLODED VIEW AND PARTS

Nro Kuvaus Kpl Nro Kuvaus Kpl

1 Vasen ulkokotelo 1 30 Oikea ulkokotelo 1

2 Lukkomutteri 1 31 Pultti 6

3 Akseli 2 32 Lukkomutteri 1

4 Hiomakivi 2 33 Oikea työkalutuki 1

5 Akseli 2 34 Aluslevy 2

6 Putki 2 35 Mutteri 2

7 Pultti 6 36 Kaapelinsuojus 1

8 Aluslevy 6 37 Pultti 1

9 Vasen sisäkotelo 1 38 Jalusta 1

10 Ruuvi 8 39 Pultti 2

11 Aluslevy 8 40 Aluslevy 2

12 Aluslevy 8 41 Kytkin 1

13 Päätysuojus 1 42 Jalustan alalevy 1

14 Staattori 1 43 Aluslevy 4

15 Laakeri 2 44 Pultti 4

16 Roottori 1 45 Aluslevy 1

17 Pultti 4 46 Aluslevy 1

18 Tarra 1 47 Pultti 2

19 Jousi 1 48 Johdon läpivientilevy 1

20 Päätysuojus 1 49 Pultti 1

21 Ruuvi 6 50 Kondensaattorin pidike 1

22 Silmäsuojus 2 51 Kondensaattori 1

23 Pultti 2 52 Aluslevy 2

24 Ruuvi 2 53 Aluslevy 2

25 Aluslevy 2 54 Pistoke& johto 1

26 Silmäsuojuksen kiinnitin 2 55 Kaapelilähtö 1

27 Pultti 2 56 Vasen työkalutuki 1

28 Mutteri 2 57 Aluslevy 2

29 Oikea sisäkotelo 1 58 Pultti 2

No. Description Q’ty No. Description Q’ty

1 Left outer cover 1 30 Right outer cover 1

2 Wheel lock nut 1 31 Bolt 6

3 Wheel flange 2 32 Wheel lock nut 1

4 Wheel 2 33 Right tool rest 1

5 Wheel flange 2 34 Washer 2

6 Ash tube 2 35 Knot nut 2

7 Bolt 6 36 Cable protector 1

8 Washer 6 37 Bolt 1

9 Left inner cover 1 38 Base 1

10 Screw 8 39 Bolt 2

11 Washer 8 40 Washer 2

12 Washer 8 41 Switch 1

13 End cover 1 42 Base plate 1

14 Stator 1 43 Washer 4

15 Bearing 2 44 Bolt 4

16 Rotor 1 45 Washer 1

17 Bolt 4 46 Washer 1

18 Label 1 47 Bolt 2

19 Waved spring 1 48 Cord bushing plate 1

20 End cover 1 49 Bolt 1

21 Screw 6 50 Capacitor clip 1

22 Eyeshield 2 51 Capacitor 1

23 Bolt 2 52 Washer 2

24 Screw 2 53 Washer 2

25 Washer 2 54 Plug & cord 1

26 Eyeshield bracket 2 55 Cable adaptor 1

27 Bolt 2 56 Left tool rest 1

28 Knob nut 2 57 Washer 2

29 Right inner cover 1 58 Bolt 2

EY-VAATIMUSTENMUKAISUUSVAKUUTUS

Isojoen Konehalli Oy

Keskustie 26, 61850 Kauhajoki As

Suomi

vakuuttaa täten, että

PENKKIHIOMAKONE

malli nro XWS001

on konedirektiivin no. 98/37/EY, pienjännitedirektiivin no.

73/23/ETY sekä EMC-direktiivin no. 89/336/ETY mukainen.

Tuote täyttää seuraavien standardien vaatimukset:

EN 61029-2-4/A1:2003, EN 55014-1/A2:2002,

EN 55014-2/A1:2001, EN 61000-3-2/A2:2005,

EN 61000-3-3/A1:2001.

Mikäli tuotteen teknisiä ominaisuuksia tai

käyttöominaisuuksia muutetaan ilman valmistajan

suostumusta, tämä vakuutus

lakkaa olemasta voimassa.

Päiväys: 23.02.2009

Allekirjoitus:

____________________

Harri Altis - Ostopäällikkö

EC-DECLARATION OF CONFORMITY

Isojoen Konehalli Oy

Keskustie 26, 61850 Kauhajoki As

Finland

herewith declares that

BENCH GRINDER

model no. XWS001

is in conformity with the Machinery Directive no. 98/37/EC,

the Low Voltage Directive no. 73/23/EEC as well as EMC

Directive no. 89/336/EEC.

The product fulfils the requirements of the following standards:

EN 61029-2-4/A1:2003, EN 55014-1/A2:2002,

EN 55014-2/A1:2001, EN 61000-3-2/A2:2005,

EN 61000-3-3/A1:2001.

This declaration is not anymore valid if the technical features

or other features of the tool are changed without

manufacturer’s permission.

Date: 23.02.2009

Signature:

____________________

Harri Altis - Purchase Manager

EY-VAATIMUSTENMUKAISUUSVAKUUTUS

Isojoen Konehalli Oy

Keskustie 26, 61850 Kauhajoki As

Suomi

vakuuttaa täten, että

PENKKIHIOMAKONE

malli nro XWS002

on konedirektiivin no. 98/37/EY, pienjännitedirektiivin no.

73/23/ETY sekä EMC-direktiivin no. 89/336/ETY mukainen.

Tuote täyttää seuraavien standardien vaatimukset:

EN 61029-2-4:2003, EN 55014-1/A2:2002,

EN 55014-2/A1:2001, EN 61000-3-2:2000,

EN 61000-3-3/A1:2001.

Mikäli tuotteen teknisiä ominaisuuksia tai

käyttöominaisuuksia muutetaan ilman valmistajan

suostumusta, tämä vakuutus

lakkaa olemasta voimassa.

Päiväys: 23.02.2009

Allekirjoitus:

____________________

Harri Altis - Ostopäällikkö

EC-DECLARATION OF CONFORMITY

Isojoen Konehalli Oy

Keskustie 26, 61850 Kauhajoki As

Finland

herewith declares that

BENCH GRINDER

model no. XWS002

is in conformity with the Machinery Directive no. 98/37/EC,

the Low Voltage Directive no. 73/23/EEC as well as EMC

Directive no. 89/336/EEC.

The product fulfils the requirements of the following standards:

EN 61029-2-4:2003, EN 55014-1/A2:2002,

EN 55014-2/A1:2001, EN 61000-3-2:2000,

EN 61000-3-3/A1:2001.

This declaration is not anymore valid if the technical features

or other features of the tool are changed without

manufacturer’s permission.

Date: 23.02.2009

Signature:

____________________

Harri Altis - Purchase Manager

Questo manuale è adatto per i seguenti modelli

Indice

Altri manuali IKH Macinacaffè

IKH

IKH XK6074 Manuale utente

Manuali Macinacaffè popolari di altre marche

Parkside

Parkside PWS 230 C3 Manuale utente

SUHNER ABRASIVE

SUHNER ABRASIVE ASC 9 Manuale tecnico

PTA

PTA P1322 Manuale utente

Crown

Crown CT13313 Manuale utente

Parkside

Parkside 280250 Manuale utente

Climax

Climax VM2150 Series Manuale utente

Jet

Jet JPSG-618M1 Manuale di servizio

Makita

Makita GA4030 Manuale utente

DeWalt

DeWalt DWEN202 Manuale utente

Grizzly

Grizzly G2790 Manuale utente

Fein

Fein MSf843-1a Manuale utente

Bosch

Bosch GWS 14,4 V PROFESSIONAL Manuale utente

RAMSET

RAMSET CBAGR18 Manuale utente

Bosch

Bosch 8-115 Z Manuale utente

STEELE PRODUCTS

STEELE PRODUCTS SP-PB008 Manuale utente

MW TOOLS

MW TOOLS ME15W Manuale utente

Caravaggi

Caravaggi SP 20 Istruzioni operative

SUHNER ABRASIVE

SUHNER ABRASIVE UWK 10-R125 Manuale tecnico
