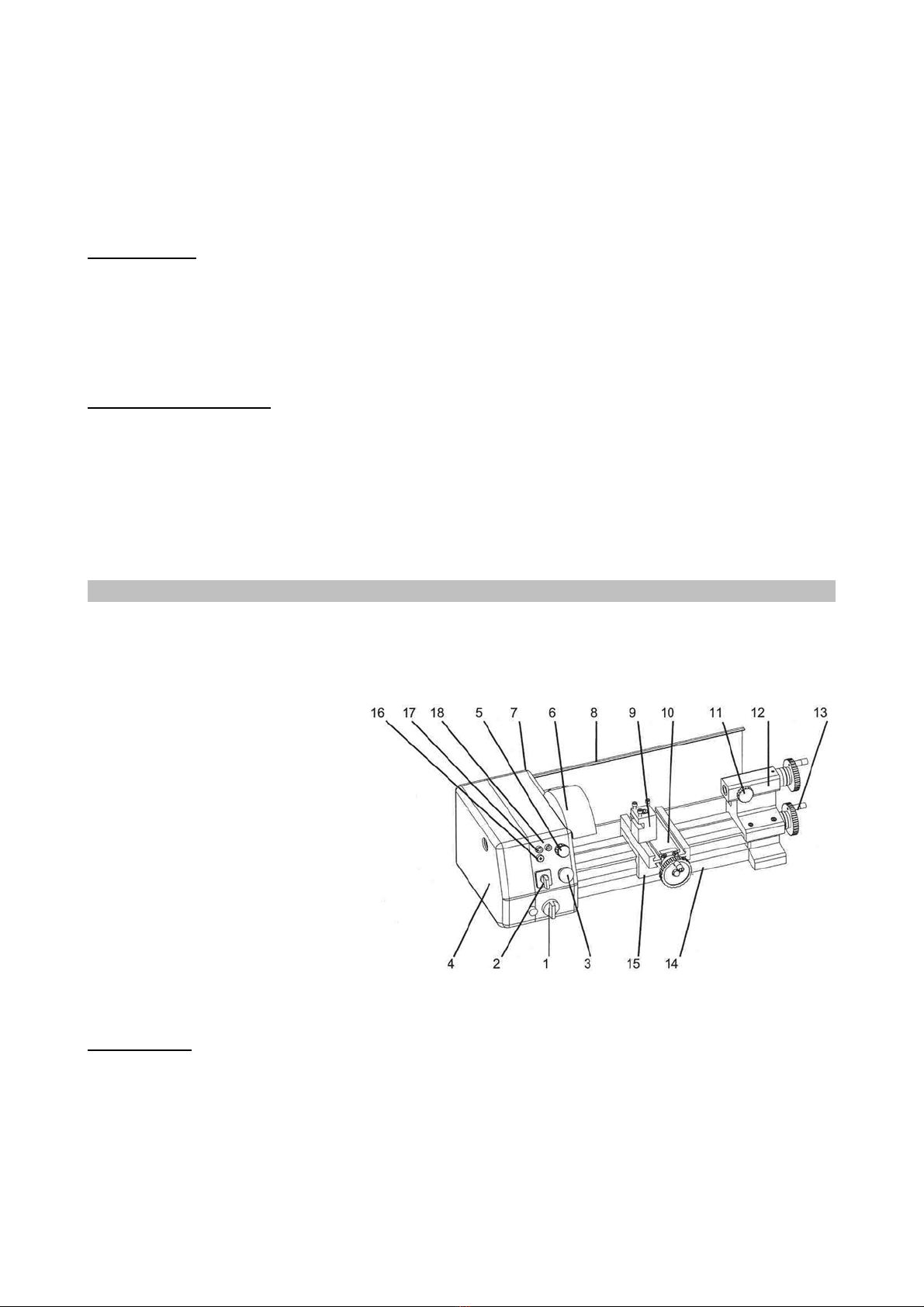

7
pylkän kärkeä. Niiden tulisi olla samalla korkeudella. Säädä tarvittaessa säätölevyjen avulla,
hiomalla terän kärkeä tai valitsemalla toinen terä.
-Tämä suoritettuasi kiinnitä työkappale joko istukkaan tai tasolaikkaan ja käytä tarvittaessa taka-
pylkän kärkeä lisätukena ellei kappaletta pystytä kiinnittämään istukkaan riittävän tiukasti tai
mikäli kappale on pitkä tai halkaisijaltaan pieni.
-Mikäli takapylkkää ei käytetä, voidaan se poistaa kokonaan irrottamalla sen pohjassa oleva
kiinnitysmutteri ja liu’uttamalla takapylkkä pois rungosta.
-Merkitse työkappaleeseen piirtopuikolla tai vastaavalla sorvauksen päättymiskohta eli reuna ja
siirrä pitkittäiskelkkaa siten että terä on suoraan merkkiä vastapäätä. Kelaa sitten poikittaiskelk-
kaa siten että terä koskettaa työkappaletta.
-Suorittaessasi näitä liikkeitä, pyöritä samanaikaisesti istukkaa käsin varmistaaksesi ettei se kos-
keta mihinkään sorvauksen aikana, eli että pitkittäiskelkan, poikittaiskelkan, teränpitimen tai te-
rän ja istukan välillä on riittävästi vapaata tilaa.
-Tämän suoritettuasi vedä terää sisäänpäin ja kelaa pitkittäiskelkkaa karapylkästä poispäin. Kelaa
sitten terä työkappaleeseen, johonkin sorvattavaan kohtaan pyörittäen samanaikaisesti työkappa-
letta käsin, istukkaa käyttäen.
-Jatka terän syöttöä hitaasti kunnes se juuri ja juuri koskettaa pintaa. Taltioi tämä asento nollaa-
malla poikittaiskelkassa oleva asteikko, eli käännä liikutettavaa asteikkoa kunnes terä on lyhyen
etäisyyden päässä työkappaleen oikeanpuoleisesta reunasta. Kelaa poikittaiskelkkaa uudestaan
yksi täysi kierros kunnes nollakohdat ovat jälleen kohdakkain (Kuva 3). TÄRKEÄÄ: Mikäli
ohitat nollakohdat, peruuta vähintään puoli kierrosta taaksepäin ja tuo sitten nollakohdat hitaasti
kohdakkain. Aina kun käytät asteikkoa osoittimena syöttäessäsi poikittaiskelkkaa tai ristikelk-
kaa, suorita merkkien kohdistus edellä kuvatulla tavalla. Näin huomioit välyksen ja muut liik-
kumisvarat vaihteistossa ja kelkoissa jne.
-Jatka kahvan kääntämistä kunnes olet saavuttanut haluamasi sorvaussyvyyden.
-HUOMIO: Suosittelemme että rouhintasorvatessa sorvaussyvyys on alle 0,25mm.
-Valmistelutoimenpiteet on nyt suoritettu mutta tarkista vielä ennen sorvauksen aloittamista että
manuaali/automaattisyötön vaihtokytkin on asetettu vasemmalle eli käsi-symbolin kohdalle.
-Käynnistä laite kappaleessa “Käynnistystoimenpiteet” olevien ohjeiden mukaisesti ja syötä terää
hitaasti työkappaleeseen manuaalisyöttökahvan avulla. Jatka kunnes saavutat merkitsemäsi
kohdan työkappaleessa ja vedä sitten terää sisäänpäin yksi tai kaksi täyttä kierrosta poikittais-
kelkan syöttökahvalla. Kelaa pitkittäiskelkka takaisin alkuun ja kelaa sitten terää sama kierros-
määrä “sisäänpäin”, plus haluamasi sorvaussyvyys, ja jatka jälleen sorvausta.
-TÄRKEÄÄ: Pidä aina vasen kätesi vapaana jotta pystyt tarvittaessa painamaan hätä-
pysäytyskytkintä.
ASETUKSET JA SÄÄDÖT
Joidenkin komponenttien ajoittainen uudelleensäätö saattaa olla tarpeen laitteen parhaan suoritus-
kyvyn ylläpitämiseksi. Suoritettavat säätötoimenpiteet ovat seuraavat:
A. Poikittaiskelkan säädöt
Poikittaiskelkka on asennettu pyrstöliitoskelkkaan kuvan 4 mukaisesti. Kelkan toiselle puolelle,
kaltevien pintojen väliin, on asetettu viistoliuska jota voidaan kiristää kelkkaa vasten kolmen säätö-
ruuvin avulla. Säätöruuvit sijaitsevat kelkan oikeanpuoleisella sivulla, suoraan ristikelkan kahvan
alapuolella. Ajan mittaan vastakkaispinnat kuluvat, mistä seuraa värinää. Säätääksesi viistoliuskaa,
selvittääksesi kulumisen määrän ja varmistaaksesi että kelkka liikkuu tasaisesti ja sujuvasti, toimi
seuraavasti:
1. Irrota kaikki lukkomutterit ja ruuvaa säätöruuvit paikoilleen tasaisesti käyttäen samaa vääntö-
momenttia jokaiselle ruuville. Kelkan tulisi olla tukevasti paikoillaan. Testaa koettamalla kään-
tää kahvaa mutta älä pakota sitä.
2. Ruuvaa jokaista säätöruuvia auki ainoastaan neljänneskierros ja kiristä lukkomutterit.
