IKH XW033 Manuale utente
XW033
RAKENNUSSIRKKELI
BYGGCIRKELSÅG
CONTRACTOR SAW
Käyttöohje • Bruksanvisning • Instruction manual
Alkuperäisten käyttöohjeiden käännös • Översättning av originalbruksanvisning • Original manual
Maahantuoja / Importör / Importer:
ISOJOEN KONEHALLI OY
Keskustie 26, 61850 Kauhajoki As, Finland
Tel. +358 - 20 1323 232, Fax +358 - 20 1323 388
www.ikh.fi
HUOMIO! Lue käyttöohjeet huolellisesti ennen laitteen käyttöä ja noudata
kaikkia annettuja ohjeita. Säilytä ohjeet myöhempää tarvetta varten.
OBS! Läs noggrant igenom bruksanvisningen innan du använder maskinen
och följ alla angivna instruktioner. Spara instruktionerna för senare behov.
NOTE! Read the instruction manual carefully before using the machine and
follow all given instructions. Save the instructions for further reference.
2
Fig. 1 Fig. 2
Fig. 3
Fig. 5
Fig. 4
Fig. 6
Fig. 7 Fig. 8
mutterit A / muttrar A / nuts A
mutterit A / muttrar A / nuts A
3
Fig. 9 Fig. 10
Fig. 11A
Fig. 15Fig. 14
Fig. 11B
Fig. 13
Fig. 12
kulma-asteikko (35)
vinkelskala (35)
angle scale (35)
4
Fig. 20
Fig. 16
Fig. 23Fig. 22
Fig. 21
Fig. 19Fig. 18
Fig. 17
5
Fig. 24 Fig. 25
Fig. 26
Fig. 27
Fig. 28 Fig. 29
Fig. 30
7

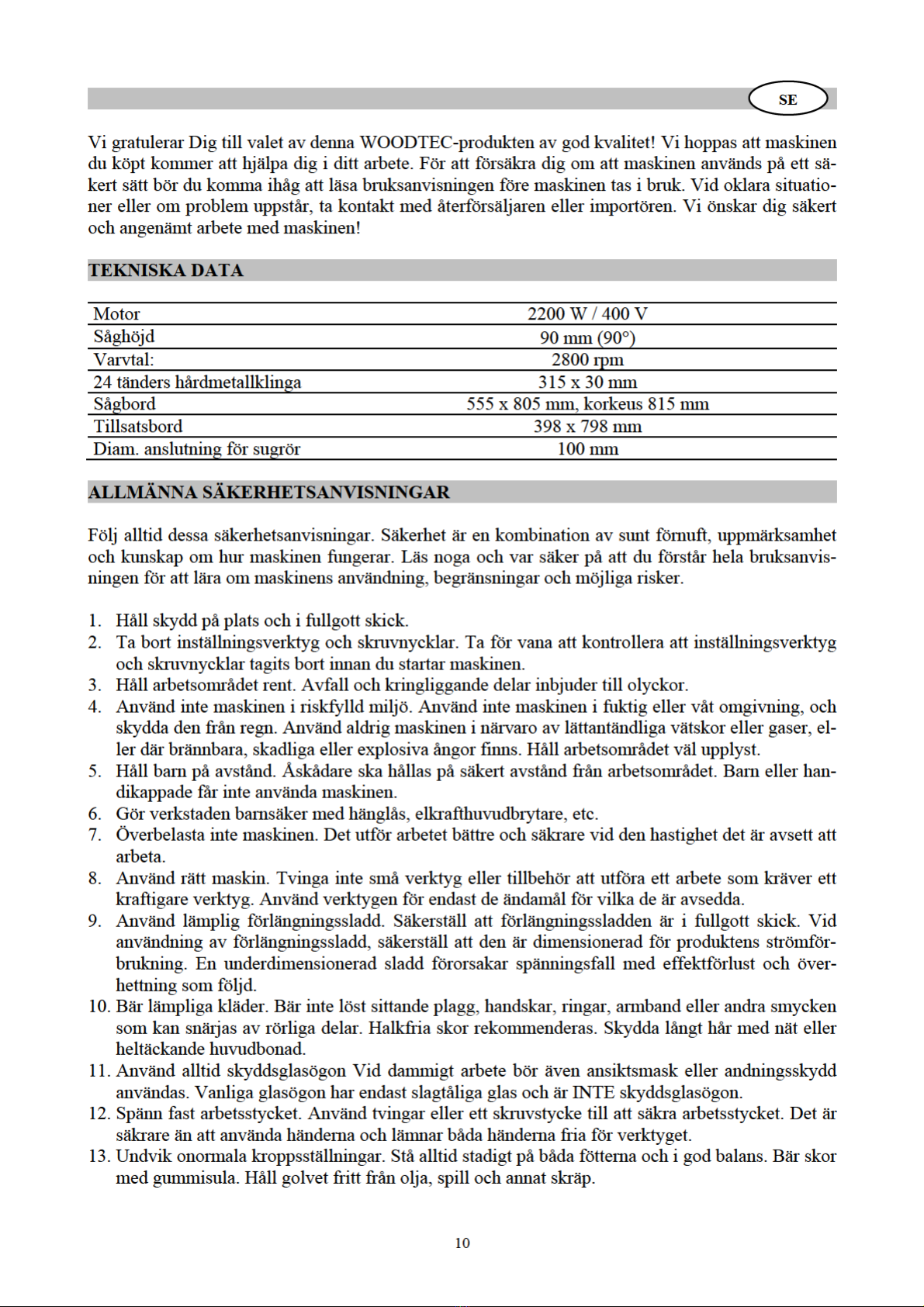

14. Huolla laitteet kunnolla. Pidä terät terävinä ja puhtaina, jolloin työskentely sujuu paremmin ja
turvallisemmin. Huolla ja vaihda osat ohjeiden mukaan.
15. Käytä ainoastaan alkuperäisvaraosia ja -lisävarusteita. Muunlaisten osien käyttö saattaa aiheut-
taa henkilövahinkoja.
16. Vältä tahatonta käynnistystä. Irrota johto pistorasiasta aina kun laitetta ei käytetä sekä säätötoi-
menpiteiden, huollon ja osien kuten terän vaihdon ajaksi. Varmista, että laitteen kytkin on off-
asennossa ennen kuin työnnät pistokkeen pistorasiaan.
17. Monet puuntyöstölaitteet saattavat lennättää työkappaleen käyttäjää kohti takaiskun voimasta
mikäli laitetta ei käsitellä oikein. Tiedä mitkä olosuhteet aiheuttavat takaiskua ja kuinka välttää
ne.
18. Tarkista laitteen osat vaurioiden varalta. Mikäli huomaat laitteessa, sen suojuksissa tai muissa
osissa vaurioita, älä käytä sitä ennen kuin olet korjauttanut sen valtuutetussa huoltoliikkeessä.
Tarkista liikkuvien osien oikea linjaus ja esteetön liikkuvuus, osien moitteeton kunto, kiinnitys
sekä kaikki muut tekijät mitkä saattavat vaikuttaa laitteen toimintaan. Vaurioituneet osat on kor-
jautettava tai vaihdatettava asianmukaisesti valtuutetussa huoltoliikkeessä.
19. Älä koskaan jätä laitetta käyntiin ilman valvontaa. Sammuta laitteesta virta äläkä lähde sen luota
ennen kuin se on täysin pysähtynyt.
20. Laitetta ei saa koskaan käyttää väsyneenä, sairaana tai alkoholin, huumeiden, lääkkeiden tai
muiden havainto- ja reaktiokykyyn vaikuttavien aineiden vaikutuksen alaisena.
21. Älä koskaan anna harjaantumattomien tai valtuuttamattomien henkilöiden käyttää laitetta. Var-
mista että antamasi neuvot koskien laitteen käyttöä ovat hyväksyttyjä, oikeita, turvallisia ja sel-
västi ymmärrettyjä.
22. Mikäli sinulla on jossain vaiheessa vaikeuksia jonkin toiminnon suorittamisessa, lopeta laitteen
käyttö välittömästi ja tiedustele valtuutetusta huoltoliikkeestä kuinka kyseinen toiminto tulisi
suorittaa.
ERIKOISTURVAOHJEET
-Lue käyttöohjeet huolellisesti ennen laitteen käyttöä ja anna ne luettavaksi kaikille muille henki-
löille jotka käyttävät laitetta.
-Varmista että laite seisoo vakaasti kovalla ja tasaisella alustalla.
-Ole aina varovainen laitetta käyttäessäsi; sormesi, kätesi ja silmäsi saattavat vaurioitua.
-Kaikkien turvalaitteiden ja suojusten on oltava asennettuina ja paikoillaan kun laitetta käytetään.
Turvalaitteita ei saa ottaa pois paikoiltaan tai tehdä käyttökelvottomiksi.
-Käyttäjien on oltava vähintään 18-vuotiaita.
-Laitetta käyttäviä henkilöitä ei saa häiritä heidän työskennellessään.
-Työskentelytilan on oltava puhdas sahanpurusta ja muusta työstöjätteestä.
-Älä käytä käsineitä laitetta käyttäessäsi.
-Käytä aina suojalaseja työskennellessäsi.
-Ennen kuin alat puhdistaa laitetta, vaihtaa osia, korjata vikoja tai suorittaa muita toimenpiteitä
laitteelle, sammuta laitteesta virta, irrota pistoke pistorasiasta ja odota kunnes terä on täysin py-
sähtynyt.
-Ainoastaan ammattimainen sähköasentaja saa suorittaa laitteen sähkökytkennät ja sähköasen-
nusten korjaustyöt.
-Kaikki suojalaitteet on asetettava takaisin paikoilleen korjaus- ja huoltotoimenpiteiden jälkeen.
-Aseta vaste mahdollisimman tiukasti työkappaletta vasten.
-Käytä ainoastaan hyvin teroitettuja teriä.
-Lähtiessäsi työpaikalta sammuta laite ja irrota sen pistoke pistorasiasta.
-Irrota pistoke pistorasiasta ennen kuin siirrät laitetta, myös vaikka siirtäisit sitä ainoastaan hie-
man.
8
ASENNUS

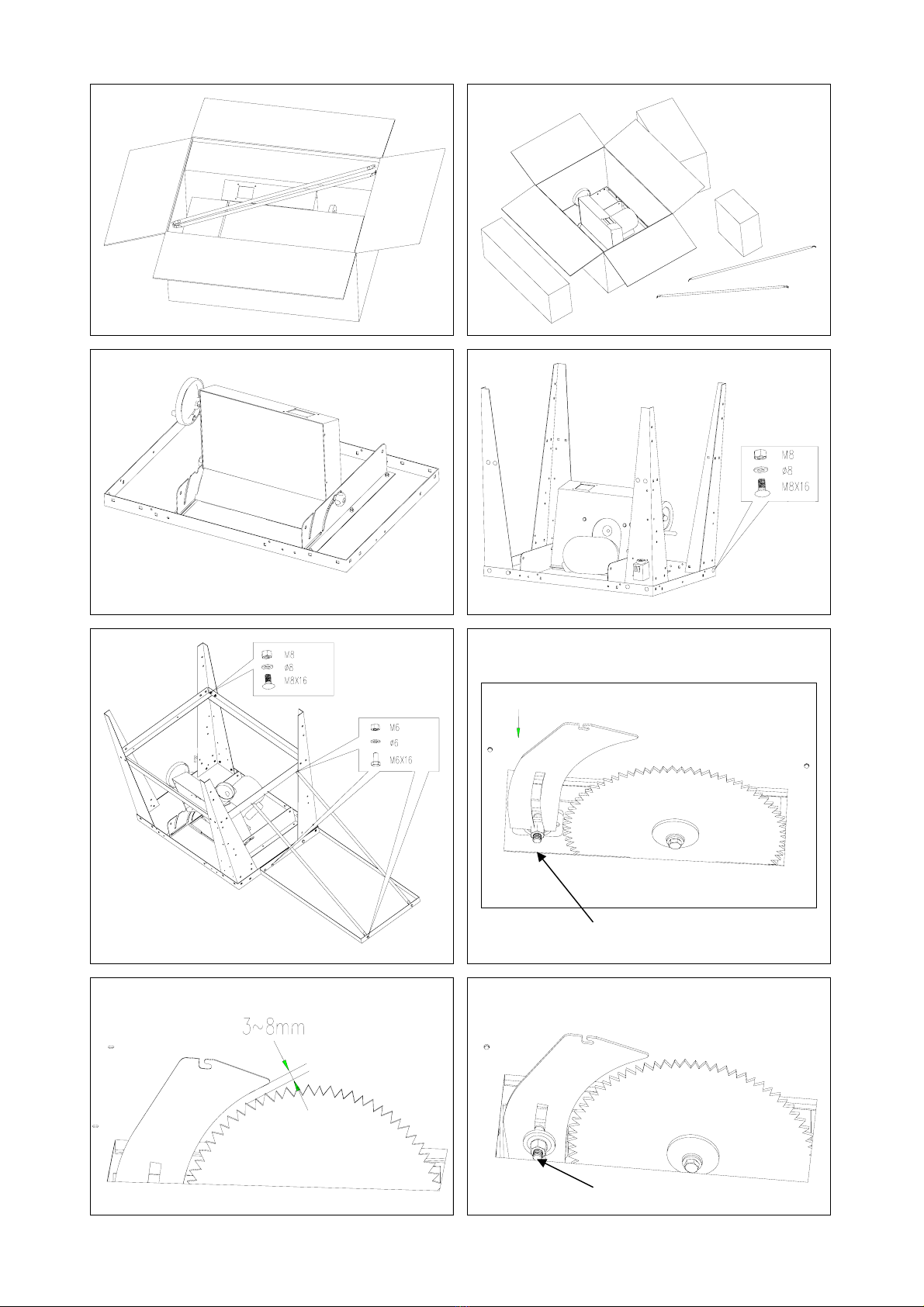

Kuva 1: Pura pakkauksen sisältö.
Kuva 2: Pura pakkauksesta kaikki sisemmät laatikot.
Kuva 3: Ota esille työstöjätesäiliö ja valmistaudu asentamaan muut osat siihen.
Kuva 4: Kiinnitä pöydänjalat (2 kpl) työstöjätesäiliöön ja kiinnitä lukkopulteilla M8x16, M8 kuu-
siomuttereilla ja 8mm aluslevyillä.
Kuva 5: Pura sisemmät laatikot ja ota sieltä pitkät ja lyhyet tuet ja kiinnitä ne pöydänjalkoihin
kuusiopulteilla M8x16, M8 kuusiomuttereilla ja 8mm aluslevyillä.
Ota pöydän jatkokappale ja yhdystuet ja kiinnitä ne lyhyeeseen tukeen ja työstöjätesäili-
öön kuusiopulteilla M6x16, M6 kuusiomuttereilla ja 6mm aluslevyillä.
Tarkista ja kiristä kaikki pultit ja mutterit.
Kuva 6: Älä aukaise muttereita A enempää.
Kuva 7: Sahanterän on oltava korkeimmassa asennossaan. Huomioi ilmoitetut mitat.
Kuva 8: Kiristä mutterit A tiukasti.
Kuva 9: Sovita pöydän muovinen irtopala (32) paikoilleen. Tätä varten sahanterää on mahdollises-
ti laskettava hieman.
Kuva 10: Aseta pidikekara pöydän irtopalaan.
Vedä osaa nuolen osoittamaan suuntaan.
Paina pöydän irtopala alas.
Varmista että se on lukittunut paikoilleen.
Kuvat 11A ja 11B:
Aseta suojus halkaisukiilaan ja kiinnitä ruuveilla M6x25 ja muttereilla M6.
Kuva 12: Aseta kaksi muovista suojalevyä suojuksen molemmille puolille ja kiinnitä ruuveilla
M6x14, muttereilla M6 ja 6mm aluslevyillä.
Kuva 13: Kiristä ruuvit, aluslevyt ja mutterit käsin, älä kiristä niitä tiukasti.
Kiinnitä ruuvi ja mutteri pöytälevyssä olevaan reikään jossa ne toimivat rajoittimena.
Kuva 14: Liu’uta kulma-asteikon pidintä (34) nuolen osoittamaan suuntaan.
Kuva 15: Asenna kulma-asteikko (35) ja kopauta suojus varovasti auki.
Kuva 16: Kiinnitä kulma-asteikko kiristimellä ja aluslevyllä, mutta älä kiristä tiukasti.
Kuva 17: Sovita kulma-asteikon pidin (34) ja kulma-asteikko (35) ohjainkiskoon.
Kiristä kahta mutteria vuorotellen kunnes kulma-asteikon pidintä ei voi enää liikuttaa.
Aukaise nyt muttereita siten että kulma-asteikon pidin liukuu helposti ohjainkiskolla.
9
Kuva 18: Asenna vasteviivain (37) ja kiristä siipimutterit.
Kuva 19: Paina vasteviivainta (37) ylöspäin sahanterää vasten ja kiinnitä asteikko kuvan mukaises-
ti. Alustan on oltava kuiva ja täysin rasvaton.
Kuva 20: Liimaa karan kallistusasteikko-tarra (44) paikoilleen. Alustan on oltava kuiva ja täysin
rasvaton.
Kuva 21: Kiinnitä letku (46) imuriliitäntään (26).
Kuva 22: Kiinnitä letku suojukseen.
Kuva 23: Kiinnitä työntökapulan säilytykseen tarkoitettu koukku (36).
Kuva 24: Nyt laite on kokonaan koottu ja käyttövalmis.
Kuva 25: Käytä työntökapulaa.
SAHANTERÄN VAIHTO
Kuva 26: Poista teränsuojus.
Kuva 27: Irrottaaksesi pöydän irtopalan, vedä osaa nuolen osoittamaan suuntaan.
Kuva 28: Ota pöydän irtopala pois.
Kuva 29: Aseta tanko A moottorin karaan ja ruuvaa pultti auki (vasenkätinen kierre).
Irrota sahanterän etulaippa (30).
Poista sahanterä.
Uuden sahanterän asennus suoritetaan päinvastaisessa järjestyksessä.
Varmista että halkaisukiila on oikeassa asennossa.
Kuva 30: Nyt voit vaihtaa tai teroittaa sahanterän.
