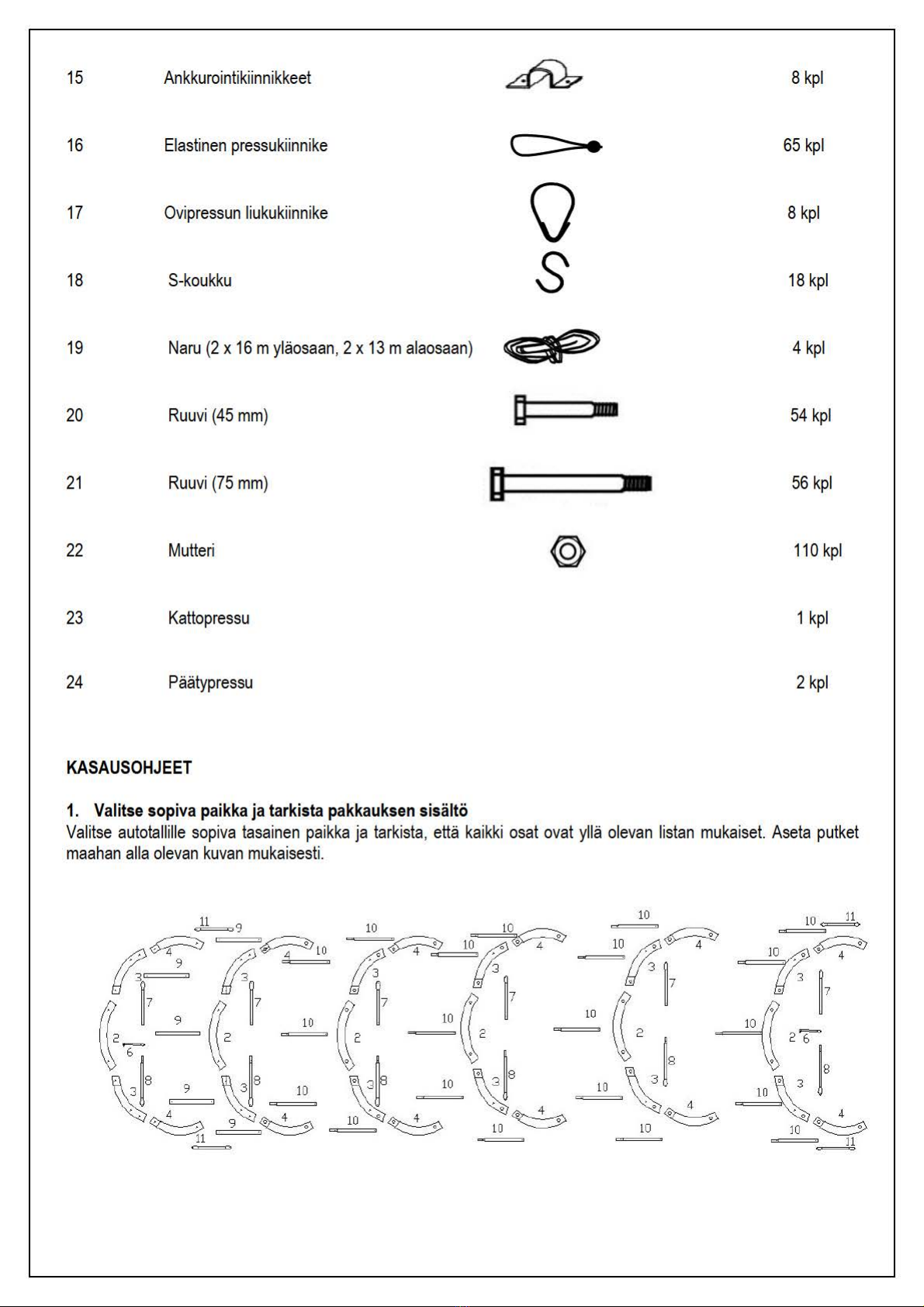

2. Kaarien asennus

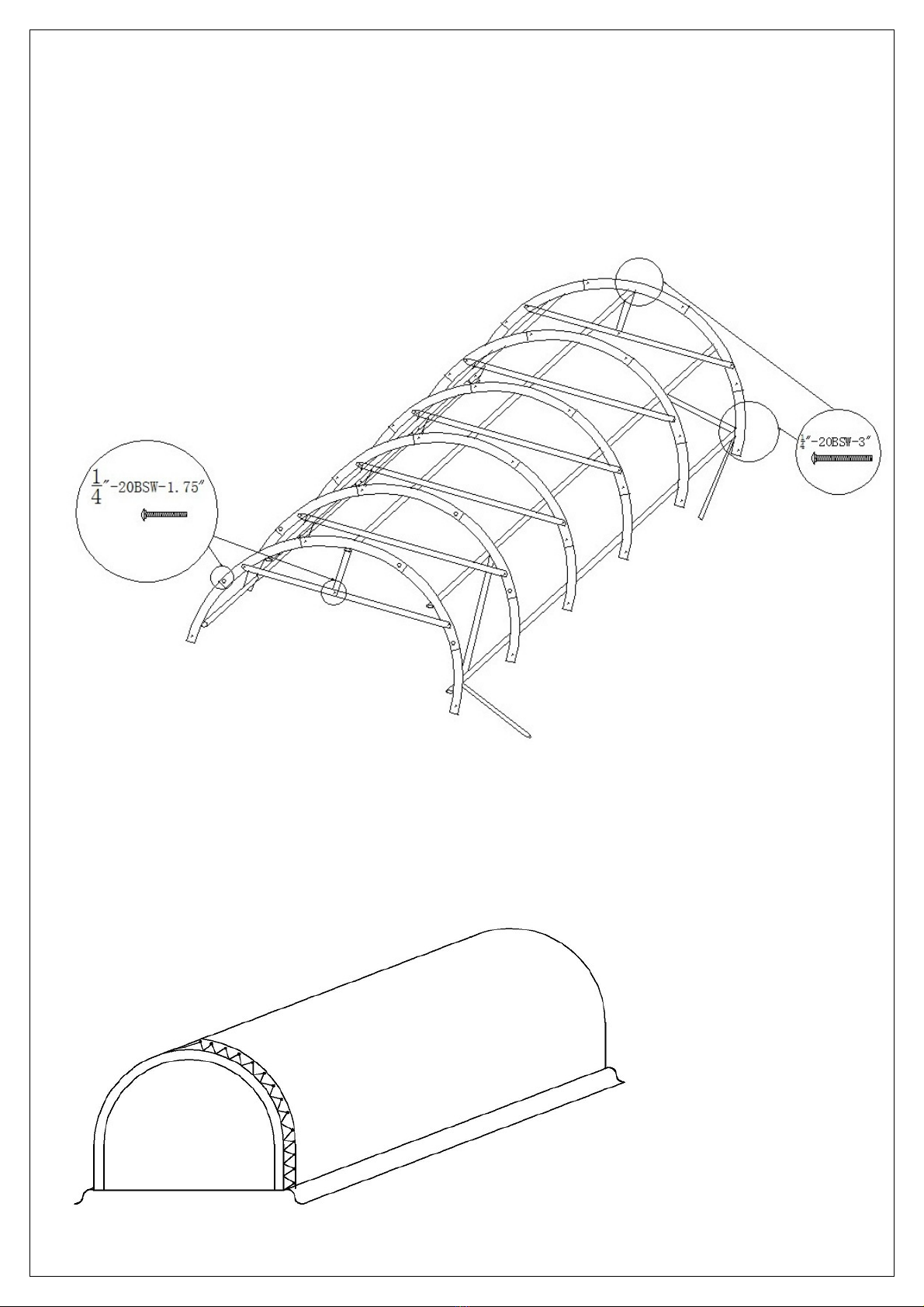

a) Asenna katon kaariosa liittämällä kaariputket 2, 3 ja 4 yhteen yläpoikkiputkien 7 ja 8 kanssa. Käytä 45 mm ja
75 mm ruuveja ja muttereita. Huom! Mutterit tulevat aina autotallin sisäpuolelle.
b) Asenna yläpoikkiputken pidike (6) paikoilleen. Aseta sitten paikoilleen liitosputket 9 ja 10. Huomioi, että lii-
tosputki 9 tulee autotallin peräosaan.
c) Asenna ylävinotuet (11). Niiden asentaminen on tärkeää, sillä ne pitävät rungon pystyssä, kun kattopressu
asennetaan. Katso alla olevaa kuvaa.
3. Kattopressun ja sivupystyputkien asennus
a) Aseta kattopressu rungon päälle. Huom! Pressun läpiviennit tulevat autotallin sisäpuolelle. Varmista, että
kattopressun keskikohta osuu rungon keskikohtaan, jotta teltan katosta tulee valmiina tasainen. Tasaa pres-
sun oikea ja vasen puoli yhtä pitkiksi. Kiinnitä pressu narun ja läpivientien avulla päätyputkeen.
b) Nosta tallin toista sivua tasaisesti ja asenna sivupystyputket (1) paikoilleen. Kiinnitä liitosputket 9 ja 10 pää-
typystyputkeen 75 mm ruuveilla ja muttereilla. Liitä sitten vinotuet (5) teltan etummaiseen ja taimmaiseen
kaariosioon. Siten teltasta tulee kestävämpi eikä se romahda kasauksen aikana. Katso alla olevaa kuvaa.
c) Nosta sitten tallin toista sivua ja toista kohdan 3 b) menettely. Tarkista vielä, että kulmien ristimitat ovat täs-
mälleen samat.
d) Kiinnitä pressu narulla pressun läpivientien avulla alaputkiin. Näin kattopressu kiinnittyy runkoon. Tasaa
pressun oikea ja vasen puoli.
e) Kattopressun päätyjen sisällä on kaksi narua. Kiristä nämä narut siten, että katon
pääty laskeutuu alas ja peittää rungon. Käytä kiristämisessä riittävästi voimaa ja ki-
ristä etu- ja takapääty yhtä pitkiksi. Solmi naru spiraalitappiin oheisen kuvan mukai-
sesti.
f) Sovita ankkurointikiinnikkeet liitosputkien ylitse ja ankkuroi ne maahan työntämällä
ankkurointijalat ristikkäin kiinnikkeiden molemmilta puolilta alla olevan kuvan mukai-
sesti.
4. Päätypressujen asentaminen
a) Autotallin päädyissä on erilaiset pressut; etupäädyssä on keskeltä avattava suljettava ovi ja takapääty on
umpinainen ja varustettu verkkoikkunalla.
b) Etupääty: Kiinnitä etupäädyn pressujen tarranauhat putkien ympäri. Kiinnitä sitten oven harjaosa, vasen puoli
ja oikea puoli runkoon pressukiinnikkeillä. Asenna liukukiinnikkeet yläpoikkiputkiin 7 ja 8. Kiinnitä ovipressu
yläosastaan liukukiinnikkeisiin. Sulje ovi sisä- ja ulkopuolelta pressukiinnikkeiden ja S-koukkujen avulla. Alla
olevassa kuvassa on näkymä autoteltan sisäpuolelta. Näkymä ulkopuolelta on muuten sama, mutta siinä nä-
kyvät vain pressukiinnikkeet ja S-koukut, joilla ovipuoliskot suljetaan.
c) Takapääty: Kiinnitä takapäädyn pressun tarranauhat putkien ympäri ja kiinnitä pressu sitten runkoon pressu-
kiinnikkeillä (1 pressukiinnike per 1 läpivienti).
d) Takapäätypressun alaosassa on 4 läpivientiä, joiden avulla se kiinnitetään maahan 6 x 180 mm ankkurointi-
jaloilla.
5. Autotallin ankkurointi
a) Asettele pressun ylitse jäävien liepeiden päälle harkkoja, maata tai muita painoja pressun painoksi.
b) Tärkeää: Autotalli on ankkuroitava äärimmäisen tukevasti maahan, jotta varmistetaan sen paikoillaan
pysyminen vaihtelevissa sääolosuhteissa.
TURVAOHJEET
-Lue kasausohje huolellisesti ennen kasauksen aloittamista.
-Pakkaus sisältää katto-, sivu- ja päätypressut sekä kaikki kiinnitystarvikkeet.
-Putkien pinta on suojattu öljyllä ruostumisen estämiseksi. Poista öljy huolellisesti ennen autotallin kokoamista,
jotta pressut pysyisivät puhtaina.
-Tämä autotalli on tarkoitettu väliaikaiseksi suojaksi eikä sitä saa käyttää äärimmäisissä sääolosuhteissa.
-Valitse autotallille sopiva sijoituspaikka huolellisesti; älä koskaan sijoita autotallia puutarhan kastelujärjestelmien
tai vesi-, kaasu- tai sähköjohtolinjojen päälle. Talli on suositeltavaa sijoittaa tuulelta suojaisaan paikkaan.
-Käsittele autotallin osia varoen etteivät ne vaurioidu.
-Älä pakota tai väännä putkikehikkoa runkoa väkisin, sillä se saattaa vaurioitua.
-Älä säilytä mitään autotallin katolla tai seinillä äläkä aseta tikapuita yms. autotallia vasten, sillä pressu saattaa
revetä. Kattoon tai seiniin ei saa kohdistaa minkäänlaista painetta tai iskuja autotallin sisä- tai ulkopuolelta (esim.
lunta ei saa poistaa iskemällä kattopressua sisältäpäin haravanvarrella tai muulla terävällä esineellä).
-Autotalli on ankkuroitava äärimmäisen huolellisesti käyttäen tallin mukana toimitettuja tarvikkeita sekä
mahdollisesti myös muita kiinnitys-/painotarvikkeita, jotta talli pysyy tukevasti paikoillaan vaihtelevissa
sääolosuhteissa.
-Takuu ei korvaa poistamattomasta lumikuormasta, huolimattomasta ankkuroinnista, riittämättömästä
kiinnityksestä, väärästä kasauksesta tai muusta käyttövirheestä aiheutuneita henkilö- tai omaisuusva-
hinkoja.
-Huom! Käyttöohjeen piirrokset ovat ainoastaan viitteellisiä.
ERIKOISTURVAOHJEET TALVEKSI
-Älä anna lumen tai jään kasaantua autotallin katolle, sillä autotalli saattaa romahtaa.
-Älä poista lumi- tai jääkinoksia katolta autotallin sisäpuolelta käsin, sillä se saattaa romahtaa. Varmista aina en-
nen kuin aloitat lumen tai jään poistamisen, ettei autotallin sisällä ole ketään.
-Älä sijoita autotallia puiden tai harjakattojen läheisyyteen, sillä lumi tai jää saattaa liukua autotallin päälle ja ro-
mahduttaa sen.
-Mikäli lumi- tai jääkinokset poistetaan epätasaisesti, saattaa autotalli joutua epätasapainoon liikapainon alla ja
sen seurauksena romahtaa.
-Autotallin romahtaminen saattaa aiheuttaa omaisuusvahinkoja, henkilövahinkoja ja jopa kuoleman.
-Älä sijoita autotallia pehmeälle maaperälle tai viettävään maahan, joka on tulvalle altis. Huomioi sulavan lumen
aiheuttamat vaaratekijät (tulviminen, maan pehmeneminen jne.).
ISOJOEN KONEHALLI OY - Keskustie 26 - 61850 Kauhajoki As - Finland - Tel. +358 - 20 1323 232 - Fax +358 - 20 1323 388 - www.ikh.fi
KYLLÄ EI
EI
2. Montering av bågar
a) Montera bågsektionen genom att ansluta bågar 2, 3 och 4 med tvärstänger 7 och 8. Fäst med 45mm och
75mm skruvar och muttrar. Observera! Muttrarna ska alltid sitta på tältets insida.
b) Montera tvärstångshållare (6). Montera anslutningsrör 9 och 10. Notera att anslutningsrör 9 ska monteras
på bakdelen av garagetältet.
c) Montera övre diagonalstänger (11). Det är viktigt att montera dem nu så att stommen inte kollapsar när
presenningen monteras. Se figur nedan.
3. Montering av takpresenning och vertikala rör
a) För takpresenningen över garagetältet. Observera! Presenningens fästhål ska sitta på tältets insida. Kon-
trollera att mittpunkten av takpresenningen hamnar på stommens mittpunkt. På så sätt blir taket jämnt. Se
till att båda sidorna av presenningen är lika långa. Fäst takpresenningen på gavelrören med hjälp av snöre
och fästhål.
