INels RFRP-20 Manuale utente

RFRP-20

Repeater to extend the range

02-47/2015 Rev.2

1/5



RFWB-40B

RFSA-61B



☺

RFRP-20

Characteristics /

• Radio frequency signal repeater.

• This signal repeater is used to extend the range between the controller and unit by up to 200 meters.

• It is designed to transmit a signal to up to 20 units.

• Thanks to the socket design, installation is simple by direct insertion into the existing socket, the

throughsocket function remains unchanged.

• Indication:

- green LED - supply voltage.

- red LED - active status (receiving and transmitting an RF signal).

• Programming is performed by a button.

• Communication frequency with bidirectional protocol iNELS RF Control.

• Produced in 5 designs of sockets and plugs.

Assembly /

up to

... up to 20 actuators /

Radio frequency signal penetration through various construction materials /

60 - 90 % 80 - 95 % 20 - 60 % 0 - 10 % 80- 90 %

brick walls wooden structures

with plaster boards reinforced

concrete metal partitions common glass

Indication, manual control /

button /

red / green /

Green LED - stays lit upon connecting the supply voltage.

Red LED STATUS - active status (receiving and sending the RF

signal).

Programming is performed using the PROG button.

LED indication during programming:

1. the red LED is not illuminated, the green LED ﬂashes

2. the red LED is illuminated, the green LED ﬂashes

3. the red LED is not illuminated, the green LED illuminated

4. the red LED ﬂashes, the green LED is not illuminated

5. the red LED is illuminated, the green LED is not illuminated

6. no LED is illuminated

Opakovač signálu pre zvýšenie dosahu

www.elkoep.com / www.elkoep.sk

ELKO EP SLOVAKIA, s.r.o. | Benkova 18, 949 11 Nitra | prevádzka: Fraňa Mojtu 18, 949 01 Nitra | Telefón: +421 37 6586 731 | E-mail: elkoep@elkoep.sk

Charakteristika

• Rádiofrekvenčný opakovač signálu.

• Tento opakovač signálu slúži na zvýšenie dosahu medzi ovládačom a prvkom až o 200 metrov.

• Je určený na prenos signálu až k 20-tim prvkom.

• Vďaka zásuvkovému prevedeniu je inštalácia jednoduchá a to priamym zasunutím do existujúcej

zásuvky, funkcia priechodzej zásuvky zostane zachovaná.

• Indikácia:

- zelená LED - napájacie napätie.

- červená LED - aktívny stav (prijímanie a vysielanie RF signálu).

• Programovanie sa vykonáva tlačítkom.

• Komunikačná frekvencia s obojsmerným protokolom iNELS RF Control.

• Vyrába sa v 5 prevedeniach zásuviek i zástrčiek.

Montáž

/ až 200 m

... až 20 aktorov

Prestup rádiofrekvenčných signálov rôznymi stavebnými materiálmi

Indikácia, manuálne ovládanie

tlačítko PROG

červená LED zelená LED

Zelená LED - pri pripojení napájacieho napätia trvale svieti.

Červená LED STATUS - aktívny stav (prijímanie a vysielanie RF

signálu).

Programovanie sa vykonáva tlačítkom PROG.

Indikácia LED pri programovaní:

1. červená LED nesvieti, zelená LED bliká

2. červená LED svieti, zelená LED bliká

3. červená LED nesvieti, zelená LED svieti

4. červená LED bliká, zelená LED nesvieti

5. červená LED svieti, zelená LED nesvieti

6. nesvieti žiadna LED

tehlové steny drevené konštrukcie

so sádrokart.

doskami vystužený betón kovové prepážky bežné sklo

RFRP-20

Repeater to extend the range

02-47/2015 Rev.2

<1s

1 x





1 x



<1s

1 x

<1s

1 x

2/5

Programming with RF transmitters /

RF transmitters can communicate via RFRP-20 with RF actuators.

RF transmitters do not have an address, meaning that it is possible to program into

the RFRP-20 only by sending a signal by pressing a button.

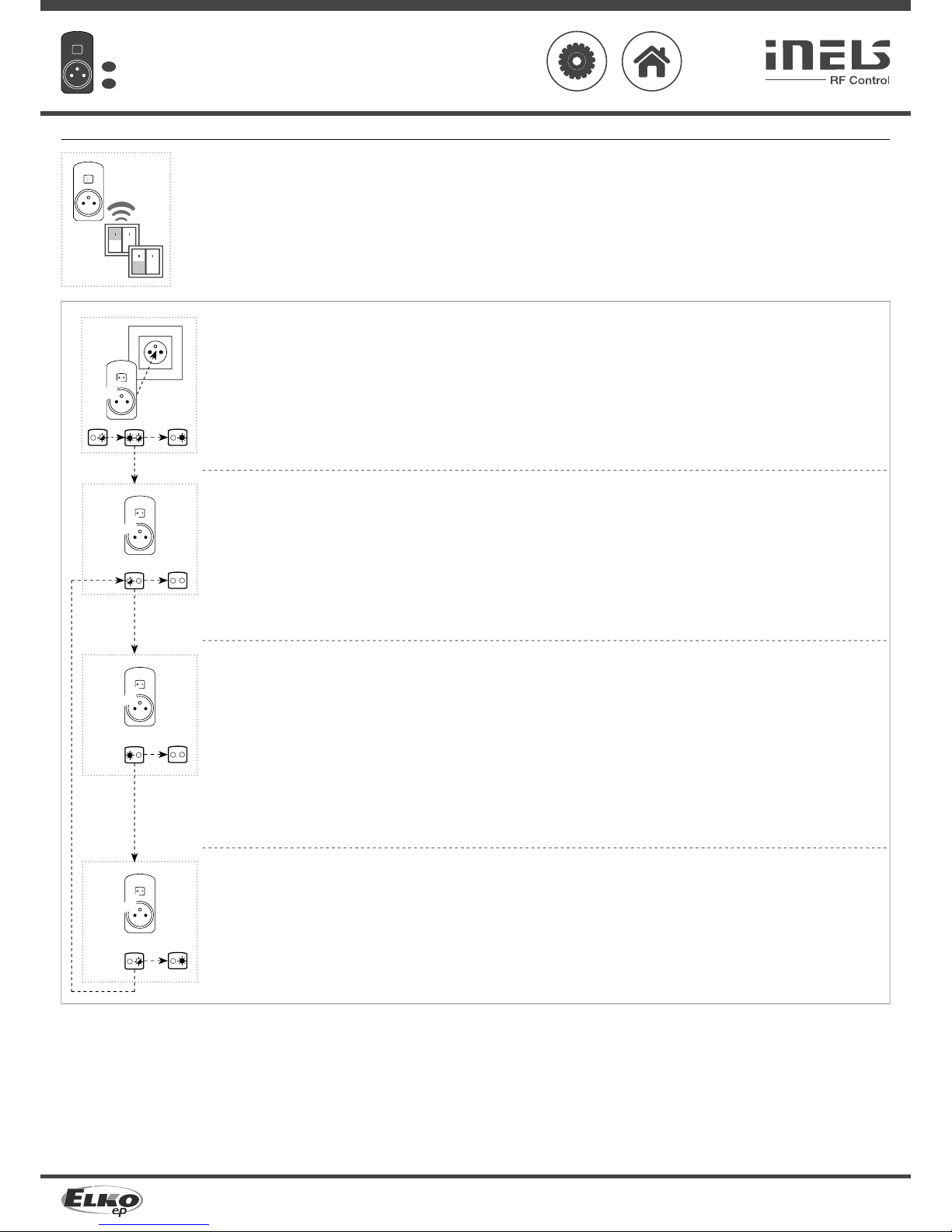

Activation of programming modes /

When inserting the RFRP-20 into an electrical socket, the programming button must be pressed. The green LED ﬂashes. Then when the red LED button illuminates,

release the button. Now it is possible to switch between modes that you want to activate by short presses of the button on the RFRP-20.

If within 5s, the RFRP-20 does not switch by a short press into the additional learning mode, it returns to the operating mode, and the green LED illuminates.

Tutoring mode /

After pressing the button, the red LED ﬂashes - after 5 seconds the RFRP-20 enters the "additional learning" mode, and the red LED stops ﬂashing. Addresses already

written in the memory are retained, and further programming adding to them can continue. Flashing of the green LED indicates that a new address has been

recorded in the memory.

The additional learning mode can be ended at any time by brieﬂy pressing the programming button. By doing so, the addresses are stored in the memory. The red

LED will ﬂash for 1 second, then the LED will remain illuminated. RFRP-20 returns to the operating mode.

Learning mode /

After pressing the button, the red LED illuminates - after 5 seconds the RFRP-20 enters the "learning" mode, and the red LED goes out. By doing so, the entire memory

is erased and you can begin to program. A ﬂashing green LED indicates that an address has been recorded in the memory.

The learning mode can be ended at any time by brieﬂy pressing the programming button. By doing so, the addresses are stored in the memory. The red LED ﬂashes

for 1s and the green LED illuminates. RFRP-20 returns to the operating mode.

Full memory: the red LED ﬂashes for 1s and the green LED starts to illuminate, the learning mode ends and the RFRP-20 automatically switches to the operating mode.

Important: the learning mode is necessary to use when ﬁrst programming addresses.

Operating mode /

After pressing the button, the green LED ﬂashes - after 5 seconds, the RFRP-20 enters the operating mode. The green LED illuminates.

Opakovač signálu pre zvýšenie dosahu

www.elkoep.com / www.elkoep.sk

ELKO EP SLOVAKIA, s.r.o. | Benkova 18, 949 11 Nitra | prevádzka: Fraňa Mojtu 18, 949 01 Nitra | Telefón: +421 37 6586 731 | E-mail: elkoep@elkoep.sk

Programovanie s RF ovládačmi

RF ovládače dokážu komunikovať cez RFRP-20 s RF prvkami.

RF ovládače nemajú adresu, tzn. do RFRP-20 sa programujú len vyslaním signálu

stlačením tlačítka.

Aktivácia režimov programovania

Pri zasunutí RFRP-20 do el. zásuvky musí byť stlačené programovacie tlačítko. Zelená LED bliká. Potom čo sa rozsvieti červená LED tlačítko uvoľnite. Teraz možno

krátkymi stlačeniami tlačítka na RFRP-20 prepínať medzi režimami, ktoré chceme aktivovať.

Pokiaľ sa RFRP-20 do 5s neprepne krátkym stlačením do režimu doučovania, vráti sa do prevádzkového režimu, rozsvieti sa zelená LED.

Režim doučovania

Po stlačení tlačítka bliká červená LED – po 5 sekundách RFRP-20 vstúpi do režimu "doučovania", červená LED prestane blikať. Už zapísané adresy v pamäti zostávajú

a k nim sa môžu programovať ďalšie. Prebliknutie zelenej LED signalizuje, že nová adresa bola zapísaná do pamäte.

Režim doučovania možno kedykoľvek ukončiť krátkym stlačením programovacieho tlačítka. Tým sa naprogramované adresy uložia do pamäte. Na dobu 1s preblikne

červená LED a potom sa trvale rozsvieti zelená LED. RFRP-20 sa vráti do prevádzkového režimu.

Režim učenia

Po ďalšom stlačení tlačítka svieti červená LED – po 5 sekundách RFRP-20 vstúpi do režimu "učenia", červená LED prestane svietiť. Tým sa celá pamäť vymaže a môžete

začať programovať. Prebliknutie zelenej LED signalizuje, že adresa bola zapísaná do pamäte.

Učiaci režim možno kedykoľvek ukončiť krátkym stlačením programovacieho tlačítka. Tým sa naprogramované adresy uložia do pamäte. Červená LED na 1s preblikne

a rozsvieti sa zelená LED. RFRP-20 sa vráti do prevádzkového režimu.

Plná pamäť: na 1s preblikne červená LED a zelená LED začne svietiť, učiaci režim je ukončený a RFRP-20 sa automaticky prepne do prevádzkového režimu.

Dôležité: učiaci režim je nutné použiť pri prvom programovaní adries.

Prevádzkový režim

Po ďalšom stlačení tlačítka bliká zelená LED, po 5 sekundách RFRP-20 vstúpi do prevádzkového režimu. Zelená LED sa rozsvieti.

RFRP-20

Repeater to extend the range

02-47/2015 Rev.2

3/5

12 3a



PROG < 1s

2 x



43b



PROG < 1s

1 x



Programming with RF control units /

An address listed on individual actuators and modiﬁed by an oﬀset is used for programming RF

actuators with RF control units via the RFRP-20.

Programming with the RF control units is described in detail in the instruction manuals of RF

control units.

Table for importing RF addresses /

Actual address of the unit / Address for communicating via RFRP-20, displaced by the oﬀset /

0x xx xx 8x xx xx

1x xx xx 9x xx xx

2x xx xx Ax xx xx

3x xx xx Bx xx xx

4x xx xx Cx xx xx

5x xx xx Dx xx xx

6x xx xx Ex xx xx

7x xx xx Fx xx xx

Example:

Address of the unit: 157600

Modiﬁed address: 957600

RF actuators /

Programming RF actuators with RF control units (RF Touch, RF Pilot, RFTC-10/G, RFTC-50/G) via

the RFRP-20.

Programming /

On the control unit, the

address of the required

actuator is requested,

modiﬁed by an oﬀset (see

instruction manual of the RF

control unit).

When inserting the RFRP-20

into an electrical socket (upon

power-up), the programming

button must be pressed. The

green LED ﬂashes. Then when

the red LED button illuminates,

release the button.

By two short presses of the

programming button on the

RFRP-20, it moves to the posi-

tion for input into the learning

mode. The red LED illuminates

– after 5s RFRP-20, it enters

the learning mode. The LED

goes out. The entire memory

is thereby deleted.

By one short press of the

programming button on

the RFRP-20, you move

to the position for input

into the additional learning

mode. The red LED ﬂashes –

after 5s the RFRP-20 enters

the additional learning mode.

The LED stops ﬂashing.

Addresses already written

in the memory remain

and further programming

with them can continue.

RF communication is called up

with the required actuator (the

RF control unit sends an impulse

to the given actuator). The RFRP-

20 stores the address in the

memory.

Opakovač signálu pre zvýšenie dosahu

www.elkoep.com / www.elkoep.sk

ELKO EP SLOVAKIA, s.r.o. | Benkova 18, 949 11 Nitra | prevádzka: Fraňa Mojtu 18, 949 01 Nitra | Telefón: +421 37 6586 731 | E-mail: elkoep@elkoep.sk

Programovanie systémovými prvkami

Pre programovanie RF prvkov s RF systémovými prvkami cez RFRP-20 slúži adresa, uvedená na

jednotlivých prvkoch a upravená oﬀsetom.

Programovanie s RF systémovými prvkami je podrobne popísané v jednotlivých návodoch RF

systémových prvkov.

Tabulka pre prevod adries RF

Skutočná adresa jednotky Adresa posunutá o oﬀset pre komunikáciu cez RFRP-20

Príklad:

Adresa prvku: 157600

Upravená adresa: 957600

RF prvky

Programovanie RF prvkov s RF systémovými prvkami (RF Touch, RF Pilot, RFTC-10/G, RFTC-50/G)

cez RFRP-20.

Programovanie

Na systémovom prvku sa zadá

adresa požadovaného prvku

upravená oﬀsetom (viď návod

daného sytémového prvku).

Pri zasunutí RFRP-20 do el. zásuv-

ky (privedenie napájania) musí

byť stlačené programovacie tla-

čítko. Zelená LED bliká. Potom čo

sa rozsvieti červená LED tlačítko

uvoľnite.

Dvoma krátkymi stlačeniami

programovacieho tlačítka na

RFRP-20 sa posuniete na pozí-

ciu pre vstup do učiaceho re-

žimu. Červená LED svieti – po

5s RFRP-20 vstúpi do učiaceho

režimu. LED zhasne. Tým sa

celá pamäť vymaže.

Jedným krátkym stlačením

programovacieho tlačítka

na RFRP-20 sa posuniete

na pozíciu pre vstup do

doučovacieho režimu.

Červená LED bliká – po

5s RFRP-20 vstúpi do

doučovacieho režimu. LED

prestane blikať. Už zapísané

adresy v pamäti zostávajú a

k nim sa môžu programovať

ďalšie.

Vyvolá sa RF komunikácia s po-

žadovaným prvkom (systémový

prvok vyšle impulz danému

prvku). RFRP-20 si adresu uloží

do pamäte.

RFRP-20

Repeater to extend the range

02-47/2015 Rev.2



RFTI-10B, RFTC-10/G



PROG < 1s

2 x



4/5



PROG < 1s

1 x

CR2477

RFTI-10B 4

RFTC-10/G

Programming the RFTI-10B (RFTC-10/G) RF with the control unit RF Touch via the RFRP-20.

Programming /

On the RF Touch, the address

is requested of the required

monitoring actuator RFTI-10B

(RFTC-10/G), modiﬁed by an

oﬀset.

When inserting the RFRP-20

into an electrical socket (upon

power-up), the programming

button must be pressed. The

green LED ﬂashes. Then when

the red LED button illuminates,

release the button.

By two short presses of the

programming button on the

RFRP-20, it moves to the posi-

tion for input into the learning

mode. The red LED illuminates

- after 5s RFRP-20, it enters the

learning mode. The LED goes

out. The entire memory is

thereby deleted.

By one short press of the

programming button on

the RFRP-20, you move

to the position for input

into the additional learning

mode. The red LED ﬂashes -

after 5s the RFRP-20 enters

the additional learning mode.

The LED stops ﬂashing.

Addresses already written

in the memory remain

and further programming

with them can continue.

Insert battery CR2477 into the

battery holder of the actuator

RFTI-10B (see instruction manual

for RFTI-10B). This initiates

communication between RFTI-

10B and RF Touch. The RFRP-

20 stores the address in the

memory.

Slide the batteries into the

battery holders of the actuator

RFTC-10/G (see instruction

manual for RFTC-10/G). This

initiates communication

between RFTC-10/G and RF

Touch. The RFRP-20 stores the

address in the memory.

Additional information /

RFRP-20 cannot be placed in a series in order to increase range - communication between the RF

transmitter and RF actuator can go only through a single repeater. Multiple RFRP-20s can be used

in a system, but the same address can be programmed only in a single repeater. If the same address

were programmed into multiple RFRP-20s, mutual interference of individual RFRP-20s could occur

along with feedback (the RFRP-20s would send a command to each other, which would not be

relayed by the RF transmitter, leading to zone congestion and failure of the entire RF system).

When programming the RFRP-20, the risk exists of programming RF transmitters also from a

diﬀerent RF system within range of the RF signal – e.g. from a neighboring building. Make sure that

in the time of programming within the range of the RFRP-20, no other RF transmitters than the one

you are programming happen to be transmitting.

Opakovač signálu pre zvýšenie dosahu

www.elkoep.com / www.elkoep.sk

ELKO EP SLOVAKIA, s.r.o. | Benkova 18, 949 11 Nitra | prevádzka: Fraňa Mojtu 18, 949 01 Nitra | Telefón: +421 37 6586 731 | E-mail: [email protected]

Programovanie RFTI-10B (RFTC-10/G) RF systémovým prvkom RF Touch cez RFRP-20.

Programovanie

Do RF Touch sa zadá adresa

požadovaného prvku RFTI-10B

(RFTC-10/G) upravená oﬀse-

tom. Pri zasunutí RFRP-20 do el. zásuv-

ky (privedenie napájania) musí

byť stlačené programovacie tla-

čítko. Zelená LED bliká. Potom čo

sa rozsvieti červená LED tlačítko

uvoľnite.

Dvoma krátkymi stlačeniami

programovacieho tlačítka na

RFRP-20 sa posuniete na pozí-

ciu pre vstup do učiaceho re-

žimu. Červená LED svieti – po

5s RFRP-20 vstúpi do učiaceho

režimu. LED zhasne. Tým sa

celá pamäť vymaže.

Jedným krátkym stlačením

programovacieho tlačítka

na RFRP-20 sa posuniete

na pozíciu pre vstup do

doučovacieho režimu.

Červená LED bliká – po

5s RFRP-20 vstúpi do

doučovacieho režimu. LED

prestane blikať. Už zapísané

adresy v pamäti zostávajú a

k nim sa môžu programovať

ďalšie.

Do držiaku batérie prvku

RFTI-10B zasuňte batériu CR2477

(viď návod RFTI-10B). Tým sa

vyvolá komunikácia medzi

RFTI-10B a RF Touch. RFRP-20 si

adresu uloží do pamäte.

Do držiaku batérií prvku RFTC-

10/G zasuňte batérie (viď návod

RFTC-10/G). Tým sa vyvolá

komunikácia medzi RFTC-10/G a

RF Touch. RFRP-20 si adresu uloží

do pamäte.

Doplňujúce informácie

RFRP-20 nemožno za účelom zvýšenia dosahu radiť sériovo – komunikácia medzi RF ovládačom a

RF prvkom môže ísť len cez jeden repeater. V systéme môže byť použitých viac RFRP-20, rovnaká

adresa však môže byť naprogramovaná len v jednom repeatere. Pokiaľ by rovnaká adresa bola

naprogramovaná vo viacerých RFRP-20, mohlo by dôjsť k vzájomnému rušeniu jednotlivých RFRP-

20 a vzniku spätnej väzby (RFRP-20 by si vzájomne medzi sebou posielali povel, ktorý už nie je

vysielaný RF ovládačom, tým by došlo k zahlteniu pásma a nefunkčnosti celého RF systému).

Pri programovaní RFRP-20 existuje riziko naprogramovania RF ovládačov i z iného RF systému, ktorý

je v dosahu RF signálu – napr. zo susedného objektu. Zaistite, aby v dobe programovania v dosahu

RFRP-20 nevysielal iný RF ovládač, než práve ten čo programujete.

RFRP-20

Repeater to extend the range

02-47/2015 Rev.2

5/5

Technical parameters /

Supplyvoltage:

Apparent input:

Dissipated power:

Transmitter frequency:

Rangein free space:

Minimum control distance:

Programming:

Other data

Operating temperature:

Storagetemperature:

Mounting:

Protection:

Dimensions:

Weight:

Related standards:

Warning

Instruction manual is designated for mounting and also for user of the device. It is always a part of its packing.

Installation and connection can be carried out only by a person with adequate professional qualiﬁcation upon

understanding this instruction manual and functions of the device, and while observing all valid regulations.

Trouble-free function of the device also depends on transportation, storing and handling. In case you notice any

sign of damage, deformation, malfunction or missing part, do not install this device and return it to its seller. It

is necessary to treat this product and its parts as electronic waste after its lifetime is terminated. Before starting

installation, make sure that all wires, connected parts or terminals are de-energized. While mounting and servicing

observe safety regulations, norms, directives and professional, and export regulations for working with electrical

devices. Do not touch parts of the device that are energized – life threat. Due to transmissivity of RF signal, observe

correct location of RF components in a building where the installation is taking place. RF Control is designated only

for mounting in interiors. Devices are not designated for installation into exteriors and humid spaces. The must not

be installed into metal switchboards and into plastic switchboards with metal door – transmissivity of RF signal is

then impossible. RF Control is not recommended for pulleys etc. – radiofrequency signal can be shielded by an

obstruction, interfered, battery of the transceiver can get ﬂat etc. and thus disable remote control.

Attention:

When you instal iNELS RF Control system, you have to keep minimal distance 1 cm between each units.

Between the individual commands must be an interval of at least 1s.

Opakovač signálu pre zvýšenie dosahu

www.elkoep.com / www.elkoep.sk

ELKO EP SLOVAKIA, s.r.o. | Benkova 18, 949 11 Nitra | prevádzka: Fraňa Mojtu 18, 949 01 Nitra | Telefón: +421 37 6586 731 | E-mail: [email protected]

230-250V / 50-60Hz120 VAC/ 60Hz

6VA

0.7W

866 MHz, 868 MHz, 916 MHz

up to / až 200 m

20 mm

button / tlačítko

green LED-red LED/ zelená LED-červená LED

-20 ...+55 °C

-30...+70°C

plug into asocket / zasunutímdo zásuvky

IP20 device / prístroj

60 x 120 x 80 mm

225 g

EN 607 30-1 ED.2

Technické parametre

Varovanie

Návod na použitie je určený pre montáž a pre užívateľa zariadenia. Návod je vždy súčasťou balenia. Inštaláciu a

pripojenie môžu vykonávať iba pracovníci s príslušnou odbornou kvaliﬁkáciou, pri dodržaní všetkých platných

predpisov, ktorí sa dokonale zoznámili s týmto návodom a funkciou prvku. Bezproblémová funkcia prvku je tiež

závislá na predchádzajúcom spôsobe transportu, skladovania a zaobchádzania. Pokiaľ objavíte akékoľvek známky

poškodenia, deformácie, nefunkčnosti alebo chýbajúci diel, tento prvok neinštalujte a reklamujte ho u predajcu. S

prvkom či jeho časťami sa musí po ukončení životnosti zaobchádzať ako s elektronickým odpadom. Pred začatím

inštalácie sa uistite, že všetky vodiče, pripojené diely či svorky sú bez napätia. Pri montáži a údržbe je nutné

dodržiavať bezpečnostné predpisy, normy, smernice a odborné ustanovenia pre prácu s elektrickými zariadeniami.

Nedotýkajte sa častí prvku, ktoré sú pod napätím - nebezpečenstvo ohrozenia života. Z dôvodu priepustnosti RF

signálu dbajte na správne umiestnenie RF prvkov v budove, kde sa bude inštalácia prevádzať. RF Control je určený

iba pre montáž do vnútorných priestorov. Prvky nie sú určené pre inštaláciu do vonkajších a vlhkých priestorov,

nesmú byť inštalované do kovových rozvádzačov a do plastových rozvádzačov s kovovými dverami - znemožní

sa tak priepustnosť rádiofrekvenčného signálu. RF Control sa neodporúča pre ovládanie prístrojov zaisťujúcich

životné funkcie alebo pre ovládanie rizikových zariadení ako sú napr. čerpadlá, el. ohrievače bez termostatu, výťahy,

kladkostroje a pod. - rádiofrekvenčný prenos môže byť tienený prekážkou, rušený, batéria vysielača môže byť vybitá

a pod., a tým môže byť diaľkové ovládanie znemožnené.

Napájacie napätie:

Príkon zdanlivý:

Príkon stratový:

Frekvencia:

Dosah na voľnom priestr.:

Minimálna vzdialenosť ovládania:

Programovanie:

Ďalšie údaje

Pracovná teplota:

Skladovacia teplota:

Upevnenie:

Krytie:

Rozmery:

Hmotnosť:

Súvisiace normy:

Upozornenie:

Pri inštalácii systému iNELS RF Control musí byť dodržaná minimálna vzdialenosť medzi jednotlivými

prvkami 1 cm.

Medzi jednotlivými povelmi musí byť rozostup minimálne 1s.

Indice

Altri manuali iNels Ripetitore

iNels

iNels RFRP-20 Manuale utente

Manuali Ripetitore popolari di altre marche

Gigaset

Gigaset 108 Manuale utente

Ace TECHNOLOGY

Ace TECHNOLOGY USR-1900A Manuale utente

Kenwood

Kenwood TKR-750-850 Manuale elenco delle parti

Asus

Asus RP-AC51 Manuale utente

Exibel

Exibel HRP0101 Manuale utente

Kidde

Kidde Vega Manuale utente

Telcosat

Telcosat RBB 850 Guida all'installazione

York

York Universal LINC485 Manuale utente

MIKOM

MIKOM MRx01B Power Series Manuale utente

Simrad

Simrad RD 301 Manuale utente

Tait

Tait TB7304 Manuale utente

R-tron

R-tron RSN-CDMA-37-C Manuale utente

Inventronics

Inventronics DALI REPEATER SO Manuale utente

XFP

XFP 16 Manuale utente

Andrew

Andrew MRx18 Manuale utente

COMBA

COMBA RXA3748 Manuale utente

ADRF

ADRF SDR-ICS-43 Manuale utente

Teltonika

Teltonika WRP100 Manuale utente
