Infineon CY8CKIT-028-SENSE Manuale utente

Quick start guide

CY8CKIT-028-SENSE IoT sense expansion kit

1 Arduino UNO R3 compatible I/O headers (J2, J3, J4)

2 XENSIVTM digital barometric pressure sensor with

built-in temperature sensor (U3)

3 OLED display module (ACC6, J6)

4 Arduino UNO R3 compatible power header (J1)

Top board details

1

1

2

3

4

www.infineon.com/CY8CKIT-028-SENSE

Kit contents

› CY8CKIT-028-SENSE IoT sense expansion kit

›Quick start guide (this document)

Features

›XENSIVTM digital barometric pressure sensor with built-in

temperature sensor

›Two high-performance XENSIVTM MEMS digital microphones

›Six-axis inertial measurement unit

›Wake-on-sound piezoelectric MEMS microphone

›I2C-based OLED display module

›ArduinoTM UNO compatible headers

›Low-power stereo audio codec with audio jack

5 XENSIVTM MEMS digital microphones (U1, U2)

6 Six-axis inertial measurement unit (U6)

7 Crystal oscillator (Y1)

8 I2C level translator (U7)

9 Audio jack type selection switch (SW1)

10 Audio codec (U4)

11 3.5-mm stereo audio jack socket (J5)

12 Piezoelectric MEMS analog microphone (U5)

13 Preamplifier for analog microphone (U8)

5

8

610

7

5

9

11

12

13

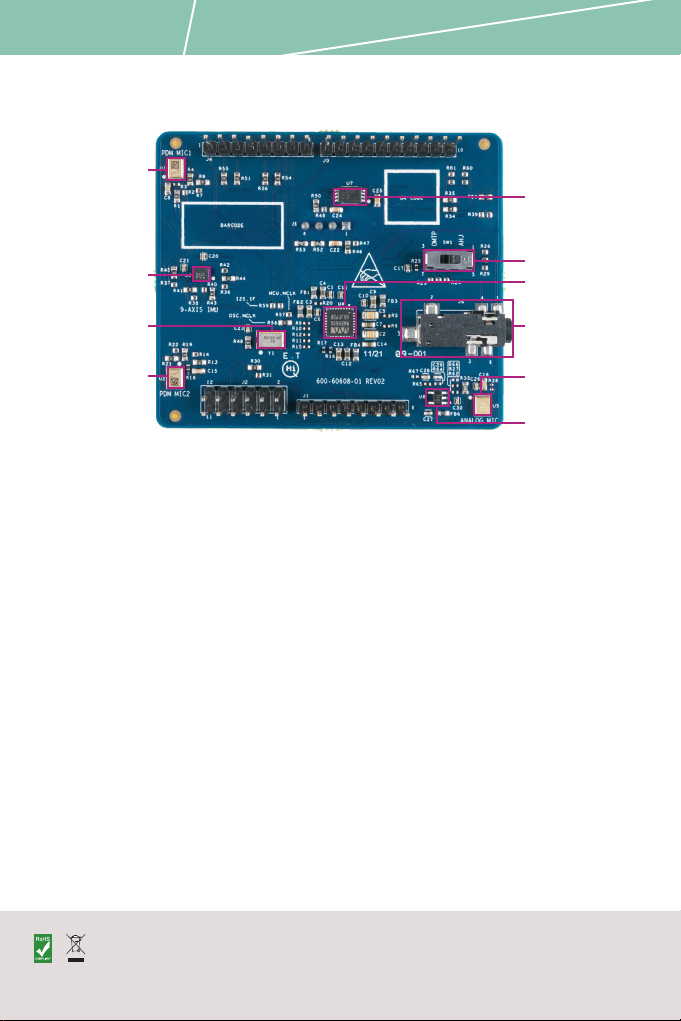

Bottom board details

To learn more about how to use this shield for Machine Learning applications,

please visit: www.infineon.com/modustoolboxml.

Use this expansion kit along with an Infineon MCU kit that has a compatible

interface such as CY8CKIT-062S2-43012.

For the complete list of compatible kits, see www. infineon.com/CY8CKIT-028-SENSE.

Quick start guide

Published by Infineon Technologies AG 81726 Munich, Germany

© 2023 Infineon Technologies AG. All Rights Reserved.

Document Number: 002-32583 Rev. *D

Date: 02 / 2023
